تجهیزات اندازه گیری دما

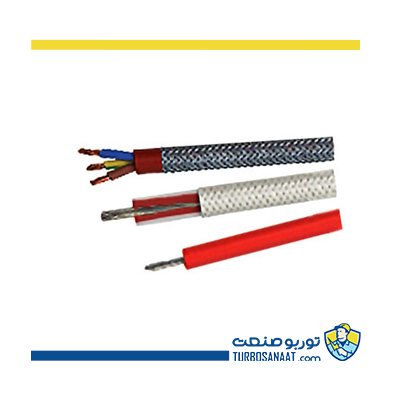

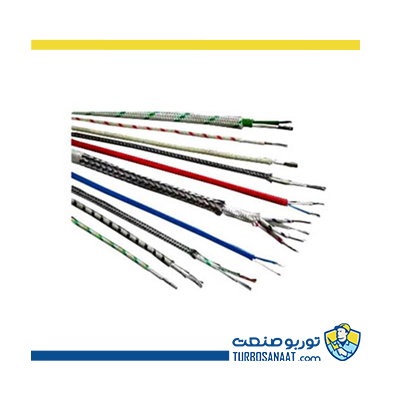

فروش کابل ترموکوپل BLF

انواع مدل های قابل ارائه کابل ترموکوپل BLF در  شرکت توربو صنعت  به شرح زیر است:

• کابل سیلیکونی رابط ترموکوپل
• کابل شیلدار افزاینده طول ترموکوپل
• کابل پی وی سی جبران ساز ترموکوپل
• کابل سرامیکی افزاینده طول ترموکوپل
• کابل افزاینده طول و جبران ساز ترموکوپل چند زوج
• کابل شیدار رابط آر تی دی (RTD) ترموکوپل

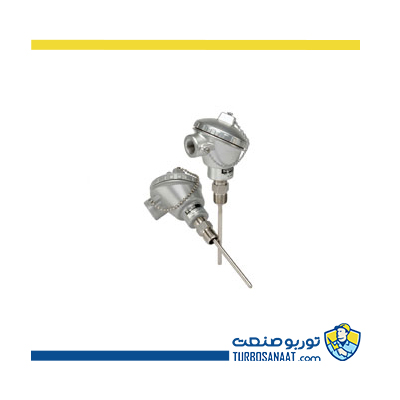

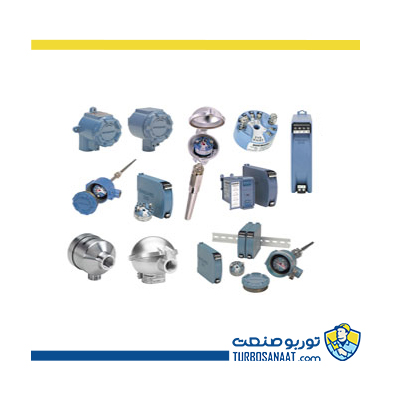

ترانسمیتر دما چیست؟ترانسمیتر دما چیست؟ ترانسمیتر دما، ترکیبی از یک سنسور دما مثل ترموکوپل یا RTD و یک ترانسمیتر می باشد که در یک تجهیز قرار گرفته است. سنسور دما، مهم ترین و اصلی ترین قسمت تشکیل دهنده ترانسمیتر دما می باشد و کار اندازه گیری دما را انجام داده و همچنین ترانسمیتر، سیگنال را تقویت کرده و به سیستم مانیتورینگ و یا اتاق کنترل انتقال می دهد. به عبارتی، ترانسمیتر دما، دما را اندازه گیری کرده و آن را به سیگنال 4-20 mA متناسب با دمای اندازه گیری شده تبدیل می کند. سنسور دما در بیرونی ترین قسمت ترانسمیتر دما قرار دارد و به صورت مستقیم با محیط اندازه گیری دما در ارتباط است به این صورت که تغییرات دمای محیط سبب تغییر در دمای حسگر می شود. ترانسمیتر دما، ترکیبی از یک سنسور دما مثل ترموکوپل یا RTD و یک ترانسمیتر می باشد که در یک تجهیز قرار گرفته است. سنسور دما، مهم ترین و اصلی ترین قسمت تشکیل دهنده ترانسمیتر دما می باشد و کار اندازه گیری دما را انجام داده و همچنین ترانسمیتر، سیگنال را تقویت کرده و به سیستم مانیتورینگ و یا اتاق کنترل انتقال می دهد. به عبارتی، ترانسمیتر دما، دما را اندازه گیری کرده و آن را به سیگنال 4-20 mA متناسب با دمای اندازه گیری شده تبدیل می کند. سنسور دما در بیرونی ترین قسمت ترانسمیتر دما قرار دارد و به صورت مستقیم با محیط اندازه گیری دما در ارتباط است به این صورت که تغییرات دمای محیط سبب تغییر در دمای حسگر می شود.

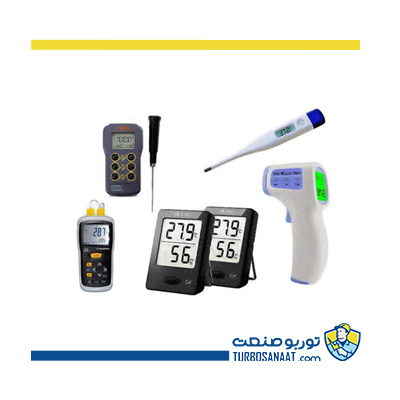

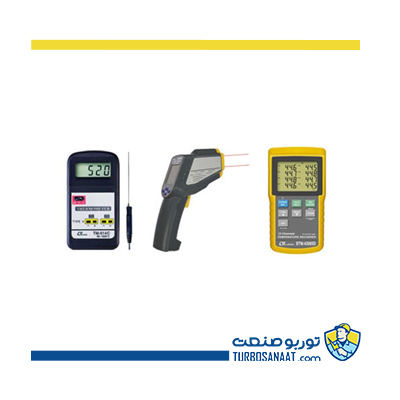

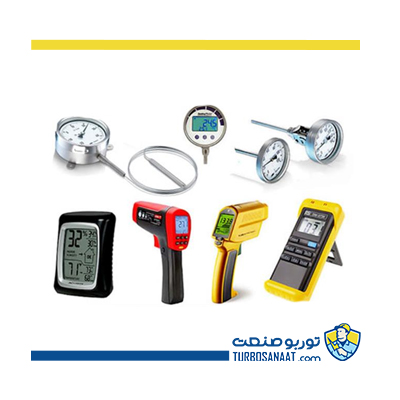

فروش حرارت سنج قابل حمل

ترمومتر دیجیتال قابل حمل (پرتابل) یکی از تجهیزات ابزار دقیق بوده که جهت اندازه گیری دما در کاربردهای مختلف استفاده می شود و انواع مختلفی از جمله پراب مجزا، پراب سرخورد و لیزری دارد.

• ترمومتر پرتابل با سنسور PT100
• ترمومتر پرتابل با سنسور ترموکوپل

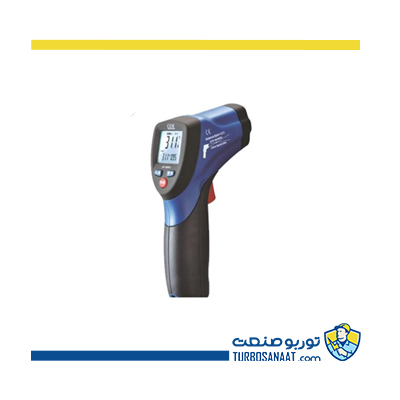

• ترمومتر پرتابل لیزری یا ترمومتر با اشعه مادون قرمز
• ترمومتر پرتابل محیطی
• ترمومتر پرتابل پراب دار
• ترمومتر پرتابل با سنسور ترمیسیتور

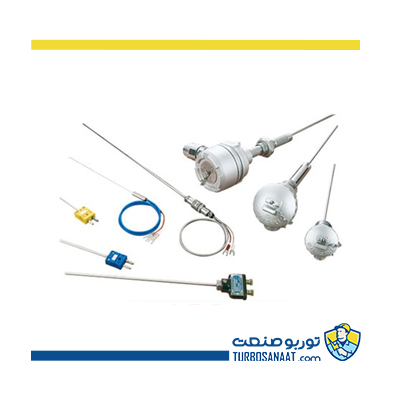

ترموکوپل صنعتی چیست؟

فروش و ساخت انواع ترموکوپل در  تیپ های مختلف و به سفارش شما مشتریان عزیز

ترموکوپل یکی از انواع تجهیزات ابزاردقیق می باشد که جهت اندازه گیری دما در صنایع مختلف و در رنج های مختلف دمایی مورد استفاده قرار می گیرد. ترموکوپل از اتصال دو فلز غیر هم جنس و معمولا به صورت سیم ساخته می شود. این فلزات از یک طرف بهم تابیده شده و بهم جوش می خورند، (جهت جلوگیری از تنش مکانیکی دو فلز) و نقطه گرم (Hot Junction) یا اندازه گیری را تشکیل می دهند.

اثر ترمو الکتریسيته و کاربرد آن در ترموکوپل

این پدیده توسط سی بک در سال 1821 کشف شد. او متوجه شد هرگاه دو انتهای دو رشته سيم غير هم جنس را به یکدیگر وصل کرده و نقطه اتصال را حرارت دهيم در این محل یک اختلاف پتانسيل الکتریکی که به آن پتانسيل تماس یا ولتاژ سيبک می گویند به وجود می آید. در صورتی که دمای اتصالات تشکيل شده با یکدیگر متفاوت باشد جریانی در سيم ها جاری خواهد شد. در شکل زیرنمایش کلی ترموکوپل (پدیده ترموالکتریک) نمایش داده شده است.

بنابراین زمانیکه ترموکوپل در مجاورت سیالی که قرار است اندازه گیری دمای آن را انجام دهد قرار می گیرد، اعمال حرارت به نقطه اتصال دو فلز  در اثر پدیده سیبک باعث ایجاد ولتاژ کوچکی بین دو فلز در طرف دیگر می شود. در این نقطه که به ترنسمیتر یا ولت متر متصل می شود اتصال مرجع یا سرد تشکیل می شود. این اختلاف پتانسیل در ولتمتر محاسبه و به درجه حرارت نسبت به ترموکوپل تبدیل می گردد. میزان ولتاژ تولید شده متناسب با میزان دما است.
