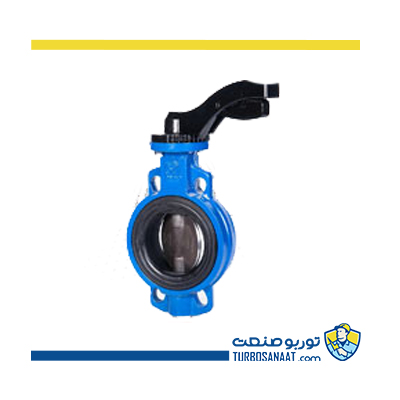

شیر پروانه ای Keystone
فروش شیر پروانه ای Keystone
شیر پروانه ای کیستون با تولید محصولات با کیفیت در صنعت و بازار توانسته سهم عمده ای از بازار را به خود اختصاص دهد. شیر پروانه ای یا باترفلای ولو Keystone در جنس های مختلف و برای کاربردهای خاص صنعتی تولید می شود.
مشخصات فنی شیر پروانه ای کیستون
شیر پروانه ای کیستون جزء محصولات با کیفیت و پر کاربرد در صنعت می باشد. عملکرد شیر پروانه ای یا باترفلاای ولو برای آب بندی کردن سیال به گونه ای است که با چرخش اهرم، دیسک را در مسیر باز یا بسته شدن هدایت می کند و می تواند برای کنترل فشار جریان نیز مورد استفاده قرار گیرد. شیر پروانه ای KEYSTONE از یک بدنه و صفحه مدور (دیسک) تشکیل شده است که معمولا برای کاربردهای مختلف جنس آن تغییر می کند.
جنس بدنه شیر پروانه ای کیستون متناسب با نوع استفاده از فولاد، چدن و یا فولاد ضد زنگ می باشد. جنس دیسک شیر پروانه ای هم نسبت به سیال مورد استفاده ازآلومینیوم برنز، فولاد و یا استیل ساخته می شود. برای باز و بسته کردن دیسک در شیر پروانه ای دستی از یک اهرم استفاده می شود که در انواع مختلف وجود دارد. در برخی کاربردهای سنگین از گیربکس، عملگر های برقی و پنوماتیکی استفاده می شود. محدوده تولید این شیر پروانه ای از سایز 2 تا 36 اینچ می باشد.
مشخصات فنی باترفلای ولو کیستون
| قطعات | متریال | مشخصات متریال | ملاحظات |
| بدنه | چدن نشکن | ASTM A536 Gr 65-45-12 | – |
| ASTM A395 Gr 60-40-18 | انتخابی | ||
| دیسک | فولاد سوپر دوپلکس | ASTM A890 Gr 5A | – |
| استنلس استیل 316 | ASTM A351 Gr CFSM | – | |
| استنلس استیل 304 | ASTM A351 Gr CFS | – | |
| برنز آلومینیوم | ASTM 8148 UNS C95200 | – | |
| برنز آلومینیوم نیکل | ASTM 8148 UNS C95800 | – | |
| چدن، NYL | ASTM A536 Gr 65-45-12 | NYL: روکش نایلون، حداکثر دما 60 درجه سانتی گراد | |
| چدن، CTD | ASTM A536 Gr 65-45-12 | CTD: ورق نیکل | |
| شافت | استنلس استیل 316 | ASTM A276 Gr 316 | – |
| استنلس استیل 431 | ASTM A276 Gr 431 | – | |
| فولاد سوپر دوپلکس | ASTM A276 UNS 532750 | – | |
| مونل K500 | ASTM 8865 UNS N05500 | – | |
| سیت | EPDM | – | Food grade, NSF/ANSI 61, ACS |
| EPDM EL | – | KIWA, WRAS, ACS | |
| NBR | – | Food grade | |
| NBR Nl | – | DVGW-G | |
| HNBR | – | – | |
| White NBR | – | Food grade | |
| فلوئورو الاستومر | – | – | |
| بوش | پلی استر | – | – |
| پکینگ | NBR | – | – |
| بیرینگ | PTFE/فولاد | – | – |
| حلقه | استنلس استیل | – | – |
| رابط | کربن استیل | – | – |
| قطعات | متریال | مشخصات متریال | ملاحظات |
| بدنه | چدن نشکن | ASTM A536 Gr 65-45-12 | – |
| ASTM A395 Gr 60-40-18 | انتخابی | ||
| دیسک | فولاد سوپر دوپلکس | ASTM A890 Gr 5A | – |
| فولاد دوپلکس | ASTM A890 Gr 4A | – | |
| استنلس استیل 316 | ASTM A351 Gr CFSM | – | |
| استنلس استیل 304 | ASTM A351 Gr CFS | – | |
| برنز آلومینیوم | ASTM 8148 UNS C95200 | – | |
| برنز آلومینیوم نیکل | ASTM 8148 UNS C95800 | – | |
| چدن، NYL | ASTM A536 Gr 65-45-12 | NYL: روکش نایلون، حداکثر دما 60 درجه سانتی گراد | |
| چدن، CTD | ASTM A536 Gr 65-45-12 | CTD: ورق نیکل | |
| شافت | استنلس استیل 431 | ASTM A276 Gr431 543100 | – |
| فولاد دوپلکس | ASTM A276 UNS 531803 | – | |
| فولاد سوپر دوپلکس | ASTM A276 UNS 532750 | – | |
| مونل K500 | ASTM 8865 UNS N05500 | – | |
| سیت | EPDM | – | Food grade, NSF/ANSI 61, ACS |
| EPDM El | – | KIWA, WRAS, ACS | |
| NBR | – | Food grade | |
| NBR Nl | – | DVGW-G | |
| HNBR | – | – | |
| White NBR | – | – | |
| فلوئورو الاستومر | – | Food grade | |
| پیچ دیسک | فولاد سوپر دوپلکس | ASTM A276 UNS 532750 | – |
| فولاد دوپلکس | ASTM A276 UNS 531803 | – | |
| پیچ اورینگ دیسک | EPDM | – | – |
| NBR | – | – | |
| FKM | – | – | |
| رابط | کربن استیل | – | – |
| اورینگ رابط | NBR | – | – |
| حلقه بوش | استنلس استیل | – | – |
| اورینگ بدنه/شفت | لاستیک پلی استر | – | – |
| بیرینگ | PTFE/steel | – | – |
| حلقه بدنه/شفت | استنلس استیل | – | – |
| قطعات | متریال | مشخصات متریال | ملاحظات |
| بدنه | چدن نشکن | ASTM A536 Gr 65-45-12 | |
| ASTM A395 Gr 60-40-18 | انتخابی | ||
| دیسک | استنلس استیل 316 | ASTM A351 Gr CFSM | |
| برنز آلومینیوم نیکل | ASTM 8148 UNS C95800 | ||
| چدن، CTD | ASTM A536 Gr 65-45-12 | روکش اپوکسی، حداکثر دما 120 درجه | |
| شافت | استنلس استیل 431 | ||
| فولاد سوپر دوپلکس | |||
| سیت | XEPDM | NBR تقویت شده با فلز – Food Grade | |
| XNBR | NBR تقویت شده با فلز – Food Grade | ||
| پیچ دیسک | فولاد دوپلکس | ASTM A276 UNS 531803 | |
| اورینگ پیچ دیسک | NBR | ||
| رابط | کربن استیل | ||
| اورینگ رابط | NBR | ||
| حلقه رابط | استنلس استیل | ||
| بیرینگ | پلی استر | ||
| اورینگ بدنه/شفت | NBR | ||
| بیرینگ | فولاد-PTFE | ||
| حلقه بدنه/شفت | استنلس استیل |
اجزا اصلی شیر پروانه ای کیستون
| شماره | تعداد | توضیحات |
| 1 | 1 | بدنه |
| 2 | 1 | سیت |
| 3 | 1 | دیسک |
| 4 | 1 | شافت |
| 5 | 1 | بوش |
| 6 | 1 | حلقه شفت |
| 7 | 1 | حلقه بدنه |
| 8 | 1 | اورینگ بدنه |
| 9 | 1 | اورینگ شفت |
| 10 | 1 | پیچ دیسک |
| 11 | 1 | پیچ اورینگ دیسک |
| 12 | 4 | بلبرینگ بالا و پایین |
| 13 | 1 | رابط |
| 14 | 1 | اورینگ |
| 15 | 1 | گسکت آببند |
| شماره | تعداد | توضیحات |
| 1 | 1 | بدنه |
| 2 | 1 | سیت |
| 3 | 1 | دیسک |
| 4 | 1 | شفت بالا |
| 5 | 1 | شفت پایین |
| 6 | 1 | بوش پایین |
| 7 | 1 | پکینگ |
| 8 | 1 | حلقه بدنه |
| 9 | 1 | حلقه شفت |
| 10 | 2 | بلبرینگ بالا و پایین |
| 11 | 1 | رابط |
مزایای شیر پروانه ای کیستون
- ساختار ساده
- کم بودن هزینه تعمیر و نگهداری
- نصب ساده و آسان
- وزن کم
نکته: از معایب شیرهای پروانه ای نشتی آن ها می باشد که در خطوط پر فشار نمی توان استفاده کرد.
کاربری شیر پروانه ای کیستون
- صنایع نفت و گاز
- صنایع غذایی
- صنایع فولاد
- صنایع دریایی
- پتروشیمی
- نیروگاه ها
- خطوط آب و فاضلاب
- سیستم های ساختمان
لیست قیمت شیر پروانه ای کیستون
کلیه قیمت ها بدون اطلاع قبلی قابل تغییر می باشد، لطفا جهت استعلام قیمت خرید با واحد فروش تماس حاصل نمایید.
تاریخ بروزرسانی: 1400/11/15
| ردیف | شرح | قیمت به تومان |
| کلاس 150 بدنه فولاد دیسک استیل 316 لاینر EPDM | ||
| 1 | قیمت شیر پروانه ای کیستون ویفری سایز 1 اینچ | تماس بگیرید |
| 2 | قیمت شیر پروانه ای کیستون ویفری سایز 2 اینچ | 1,400,000 |
| 3 | قیمت شیر پروانه ای کیستون ویفری سایز 3 اینچ | 2,200,000 |
| 4 | قیمت شیر پروانه ای کیستون ویفری سایز 4 اینچ | 2,800,000 |
| 5 | قیمت شیر پروانه ای کیستون ویفری سایز 5 اینچ | 4,600,000 |
| 6 | قیمت شیر پروانه ای کیستون ویفری سایز 6 اینچ | 6,700,000 |
| 7 | قیمت شیر پروانه ای کیستون ویفری سایز 8 اینچ | 10,800,000 |
| 8 | قیمت شیر پروانه ای کیستون ویفری سایز 10 اینچ | 17,000,000 |
| 9 | قیمت شیر پروانه ای کیستون ویفری سایز 12 اینچ | تماس بگیرید |
| 10 | قیمت شیر پروانه ای کیستون ویفری سایز 14 اینچ | تماس بگیرید |
| 11 | قیمت شیر پروانه ای کیستون ویفری سایز 16 اینچ | تماس بگیرید |
| 12 | قیمت شیر پروانه ای کیستون ویفری سایز 18 اینچ | تماس بگیرید |
| 13 | قیمت شیر پروانه ای کیستون ویفری سایز 20 اینچ | تماس بگیرید |
| فلنج دار بدنه چدن pn 16 دیسک استیل لاینر EPDM | ||
| 14 | قیمت باترفلای ولو کیستون سایز 2 اینچ | 3,300,000 |
| 15 | قیمت باترفلای ولو کیستون سایز 3 اینچ | 4,600,000 |
| 16 | قیمت باترفلای ولو کیستون سایز 4 اینچ | 5,500,000 |
| 17 | قیمت باترفلای ولو کیستون سایز 5 اینچ | 8,000,000 |
| 18 | قیمت باترفلای ولو کیستون سایز 6 اینچ | 8,800,000 |
| 19 | قیمت باترفلای ولو کیستون سایز 8 اینچ | 12,500,000 |
| 20 | قیمت باترفلای ولو کیستون سایز 10 اینچ | 17,500,000 |
| 21 | قیمت باترفلای ولو کیستون سایز 12 اینچ | 19,000,000 |
| 22 | قیمت باترفلای ولو کیستون سایز 14 اینچ | 23,000,000 |
| 23 | قیمت باترفلای ولو کیستون سایز 16 اینچ | 35,000,000 |
| لاگ کلاس 150 بدنه فولاد دیسک استیل 316 لاینر EPDM | ||
| 24 | شیر پروانه ای Keystone سایز 2 اینچ | 2,200,000 |
| 25 | شیر پروانه ای Keystone سایز 2½ اینچ | 2,500,000 |
| 26 | شیر پروانه ای Keystone سایز 3 اینچ | 3,800,000 |
| 27 | شیر پروانه ای Keystone سایز 4 اینچ | 4,500,000 |
| 28 | شیر پروانه ای Keystone سایز 5 اینچ | 5,500,000 |
| 29 | شیر پروانه ای Keystone سایز 6 اینچ | 7,900,000 |
| 30 | شیر پروانه ای Keystone سایز 8 اینچ | 13,000,000 |
| 31 | شیر پروانه ای Keystone سایز 10 اینچ | 20,000,000 |
| 32 | شیر پروانه ای Keystone سایز 12 اینچ | 28,000,000 |
| 33 | شیر پروانه ای Keystone سایز 14 اینچ | تماس بگیرید |
| 34 | شیر پروانه ای Keystone سایز 16 اینچ | تماس بگیرید |
| 35 | شیر پروانه ای Keystone سایز 18 اینچ | تماس بگیرید |
| 36 | شیر پروانه ای Keystone سایز 20 اینچ | تماس بگیرید |
| 37 | شیر پروانه ای Keystone سایز 24 اینچ | تماس بگیرید |
| 38 | شیر پروانه ای Keystone سایز 28 اینچ | تماس بگیرید |
| ویفری کلاس 150 بدنه چدن نشکن، دیسک آلومینیوم برنز، لاینر EPDM | ||
| 39 | شیر پروانه ای کیستون 2 اینچ | تماس بگیرید |
| 40 | شیر پروانه ای کیستون 2½ اینچ | تماس بگیرید |
| 41 | شیر پروانه ای کیستون 3 اینچ | تماس بگیرید |
| 42 | شیر پروانه ای کیستون 4 اینچ | تماس بگیرید |
| 43 | شیر پروانه ای کیستون 5 اینچ | تماس بگیرید |
| 44 | شیر پروانه ای کیستون 6 اینچ | تماس بگیرید |
| 45 | شیر پروانه ای کیستون 8 اینچ | تماس بگیرید |
| 46 | شیر پروانه ای کیستون 10 اینچ | تماس بگیرید |
| 47 | شیر پروانه ای کیستون 12 اینچ | تماس بگیرید |
| 48 | شیر پروانه ای کیستون 14 اینچ | تماس بگیرید |
| 49 | شیر پروانه ای کیستون 16 اینچ | تماس بگیرید |
| 50 | شیر پروانه ای کیستون 18 اینچ | تماس بگیرید |
| 51 | شیر پروانه ای کیستون 20 اینچ | تماس بگیرید |
| ویفری کلاس 150 بدنه فولادی، دیسک استیل، لاینر PTFE (تفلون) | ||
| 51 | باترفلای ولو 2 اینچ | 3,500,000 |
| 52 | باترفلای ولو 2½ اینچ | 4,200,000 |
| 53 | باترفلای ولو 3 اینچ | 5,200,000 |
| 54 | باترفلای ولو 4 اینچ | 7,500,000 |
| 55 | باترفلای ولو 5 اینچ | 10,500,000 |
| 56 | باترفلای ولو 6 اینچ | 12,500,000 |
| 57 | باترفلای ولو 8 اینچ | 17,000,000 |
| 58 | باترفلای ولو 10 اینچ | 27,000,000 |
| 59 | باترفلای ولو 12 اینچ | تماس بگیرید |
| 60 | باترفلای ولو 14 اینچ | تماس بگیرید |
| 61 | باترفلای ولو 16 اینچ | تماس بگیرید |
| 62 | باترفلای ولو 18 اینچ | تماس بگیرید |
| 63 | باترفلای ولو 20 اینچ | تماس بگیرید |
| شیر پروانه ای کیستون بدنه فولاد دیسک و لاینر تفلون | ||
| 64 | باترفلای ولو 2 اینچ | 4,200,000 |
| 65 | باترفلای ولو ½2 اینچ | 4,800,000 |
| 66 | باترفلای ولو 3 اینچ | 6,500,000 |
| 67 | باترفلای ولو 4 اینچ | 8,000,000 |
| 68 | باترفلای ولو 5 اینچ | 13,000,000 |
| 69 | باترفلای ولو 6 اینچ | 15,500,000 |
| 70 | باترفلای ولو 8 اینچ | 29,500,000 |
| 71 | باترفلای ولو 10 اینچ | 38,000,000 |
محصولات مرتبط

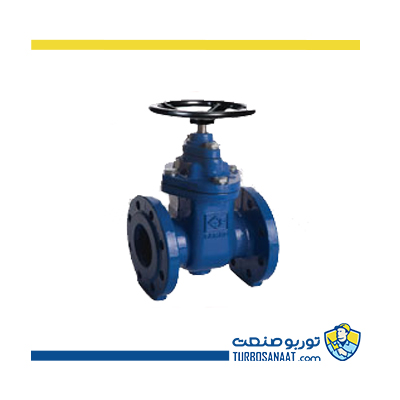

شیر دروازه ای یا گیت ولو
فروش شیر دروازه ای (گیت ولو)
شیر دروازه ای یا شیر کشویی یا گیت ولو از پر مصرف ترین شیرآلات قطع وصل می باشند. شیر کشویی یا گیت ولو از لحاظ عملکرد به دو دسته شیر کشویی محور ثابت و شیر کشویی محور متحرک تقسیم می شود. شیرهای دروازه ای به طریقی طراحی شده اند که افت فشار در موقعیت کاملا باز، در سراسر شیر به صفر رسانده و در صورت نیاز، جریان سیال را به طور کامل قطع می کند و جهت جریان سیال تغییر نمی کند. شیرهای دروازه ای اغلب دارای انتهای فلنجی هستند که مطابق با استانداردهای ابعادی فلنج، سازگار با خط لوله سوراخ کاری شده اند. و با دروازه (دیسک) گوه ای به دلیل آب بندی بهتر در ناحیه نشیمنگاه تولید می گردند. شیرهای دروازه ای از چدن، فولاد کربنی چدنی، چدن داکتیل، فلز تفنگی، فولاد ضد زنگ، فولاد های آلیاژی و فولاد های آهنگری ساخته می شوند. انواع شیر دروازه ای یا گیت ولو قابل ارائه درشرکت توربو صنعت عبارت است از:
- شیر دروازه ای گوه ای
- شیر دروازه ای موازی
- شیر دروازه ای کانال دار
- شیر دروازه ای چاقویی

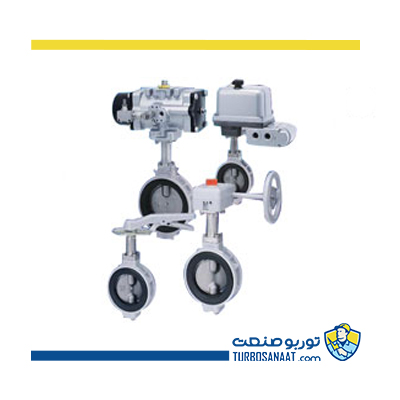

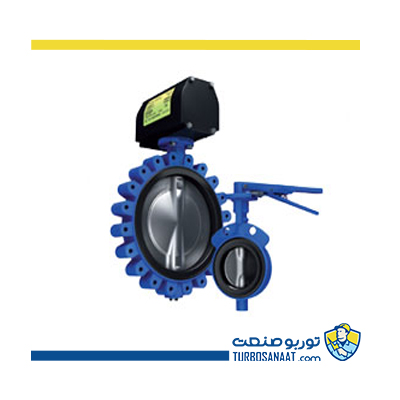

شیر پروانه ای یا باترفلای ولو
فروش انواع شیر پروانه ای یا باترفلای ولو
شیرهای پروانه ای در تمامی سایز ها هم به صورت دستی و هم خودکار موجود می باشند، اما در طراحی انواع آن با عملگر دستی و در سایز های بالاتر از 8 اینچ به دلیل حالت نصب و ابعاد بزرگتر شیر پروانه ای، از یک گیربکس مکانیکی در بین عملگر دستی (فلکه شیر) و دیسک یا مجرابند آن استفاده می شود. طرز کار گیربکس مکانیکی به این صورت است که از طریق شافت متصل به دیسک، نیروی وارد شده از طرف فلکه را به دیسک انتقال داده و باعث سرعت در باز و بسته شدن دیسک می شود. از آنجایی که طراحی دیسک به گونه ای است که دقیقا در مرکز شیر قرار دارد، برای باز یا بسته شدن به گشتاور کمتری نیاز دارد. به این معنی که تنها با چرخاندن فلکه به مقدار 90 درجه، دیسک از حالت بسته به حالت باز و بالعکس تغییر شکل می دهد. از ویژگی های این ولو می توان به سبکی وزن، کنترل آسان و افزایش سرعت جریان سیال در زمان کوتاه و در هنگامی که شیر در حال باز شدن است، اشاره کرد. شیر های پروانه ای در دسته شیر های دو طرفه قرار می گیرند. در مواردی که باز و بسته شدن سریع باترفلای ولو مد نظر است، می توان از نوع با عملگر پنوماتیک و یا عملگر برقی استفاده کرد و در صورتی که بخواهیم سیال را کنترل کنیم، از نوع دارای عملگر پنوماتیک با سوییچ باکس و شیر برقی (4 تا 20 میلی آمپر) به همراه PLC می توان استفاده کرد که در این نوع، زمان باز و بسته شدن شیر سریع تر از نوع عملگر برقی خواهد بود.
فروش انواع شیر پروانه ای با عملگر های متفاوت در شرکت توربو صنعت:
- شیر پروانه ای پنوماتیک
- شیر پروانه ای فلنج دار
- شیر پروانه ای گیربکسی

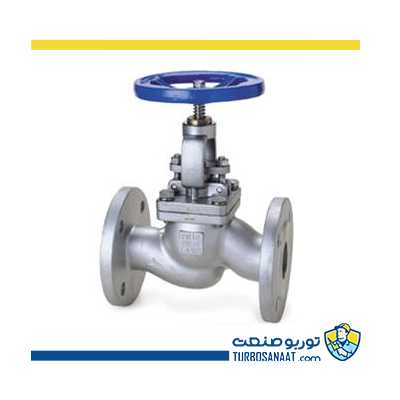

شیر کروی یا گلوب ولو
