فیلتر نیودیل Metalwork
فروش فیلتر نیودیل Metalwork
از ویژگی های فیلتر نیودیل که یک از انواع واحد مراقبت نیودیل متال ورک می باشد، می توان به موارد زیر اشاره نمود:
- فیلتر های متعدد با درجه های فیلتراسیون مختلف
- کاسه فلزی با نمایشگر خارجی
- تخلیه میعانات نیمه اتوماتیک
خصات فنی فیلتر نیودیل متال ورک
- سایز پورت های رزوه ای: 1/4 الی 1 اینچ
- درجه فیلتراسیون: 4، 20 و 50 میکرومتر
- حداکثر فشار ورودی: 18 بار
- سیال: هوای فشرده
- حداکثر دما در 10 بار 50 درجه سانتیگراد
آلودگی در سیستم پنوماتیک درست همانند هیدرولیک منجر به آسیب به قطعات می گردد و عملکرد و کارایی آن را تا حد زیادی کاهش می دهد. بنابراین فیلتراسیون در پنوماتیک همانند هیدرولیک مسئله مهمی می باشد. فیلتراسیون در ورودی کمپرسور با یک فیلتر ورودی شروع می شود. این فیلتر آلودگی هایی که در اتمسفر وجود داشته و می توانند موجب آسیب کمپرسور شوند را از بین می برد. نکته مهم این است که فقط یک فیلتر ورودی برای محافظت از قطعات پنوماتیکی کافی نمی باشد چرا که با عبور هوا از شبکه توزیع آلودگی های دیگر نیز به حرکت در می آیند.
هوا از ورودی فیلتر وارد شده و از طریق دیافراگم که سبب چرخیدن هوا می شود جریان می یابد. نیروی گریز از مرکز سبب می شود که آب و ذرات جامد بزرگتر به سمت دیواره داخلی پرتاب شوند. سپس نیروی جاذبه آنها را به سمت پایین جایی که منطقه سکون (Quiet Zone) نامیده می شود هدایت می کند. تیغه (Baffle) منطقه سکون را از سایر مناطق جدا کرده، سبب می شود که بخار آب گرفته شده دوباره وارد سیستم نگردد. سپس هوا از فیلتر عبور کرده و ذرات آلودگی در لابه لای فیلتر گیر می کنند. تیغه زاویه داری که در فیلتر خط وجود دارد قبل از گیر کرده ذرات آلودگی در فیلتر، با عمل چرخشی هوا را از رسیدن به فیلتر متوقف می کنند.
| مشخصه فنی | FIL ND 1/4″ | FIL ND 3/8″ | FIL ND 1/2″ | FIL ND 3/4″ | FIL ND 1″ |
| سایز پورت (اینچ) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| درجه فیلتراسیون µm | 4، 20، 50 | ||||
| ماکسیمم فشار ورودی (بار) | 18 | ||||
| دبی عبوری در6.3 بار (0.63 bar- (91psi ∆P=0.5bar(0.05 MPa to V psi) |
1300 نانو لیتر بر دقیقه | 3100 نانو لیتر بر دقیقه | 9100 نانو لیتر بر دقیقه | ||
| دبی عبوری در6.3 بار (0.63 bar- (91psi ∆P=0.5bar(0.05 MPa to V psi) |
1720 نانو لیتر بر دقیقه | 4100 نانو لیتر بر دقیقه | 11000 نانو لیتر بر دقیقه | ||
| مدل | سایز پورت | درجه فیلتراسیون |
| FIL. | 1، 1.2,، 1.4، 3.4، 3.8 | 4،20،50 µm |
محصولات مرتبط

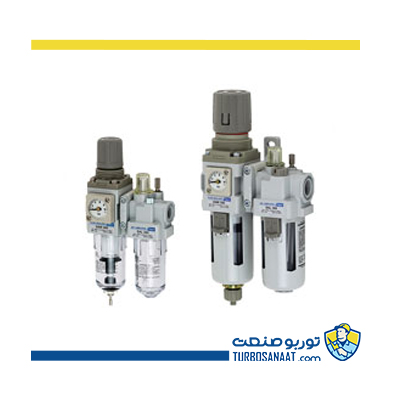

رگولاتور پنوماتیک Forward
فروش رگولاتور پنوماتیک Forward
رگولاتور فوروارد طرح SMC ساخت چین می باشد در حالی که خود برند SMC برند ژاپنی است. به دلیل موجودی محدودی که این رگولاتور ژاپنی دارد، در ایران از جایگزین آن که رگولاتور طرح SMC استفاده می شود و دارای کیفیت بسیار مناسبی نسبت به نمونه اصلی این محصول است. انواع رگولاتور برند فوروارد طرح SMC قابل ارائه در شرکت توربو صنعت عبارت است از:
- رگولاتور فوروارد طرح SMC IR3200
- رگولاتور فوروارد طرح SMC IR2200
- رگولاتور فوروارد طرح SMC IR1200
واحد مراقبت متال ورک سری نیودیل
فروش واحد مراقبت Metalwork Newdeal
واحد مراقبت نیودیل متال ورک از بخش های متعددی که در زیر ذکر شده است تشکیل شده:
- الکترو کنترل رگولاتور نیودیل
- تخلیه کننده اتوماتیکی میعانات نیودیل
- تصفیه کننده نیو دیل
- خالی کننده (Take-Off) هوا نیودیل
- رگولاتور (تنظیم کننده فشار) پیلوت دار نیودیل
- رگولاتور (تنظیم کننده فشار) فیلتر دار نیودیل
- رگولاتور (تنظیم کننده فشار) نیودیل
- زیر پایه نیودیل
- شیر قطع و وصل نیو دیل
- فیلتر نیودیل
- واحد مراقبت FLR (فیلتر + تنظیم کننده فشار + روغن پاش) نیودیل

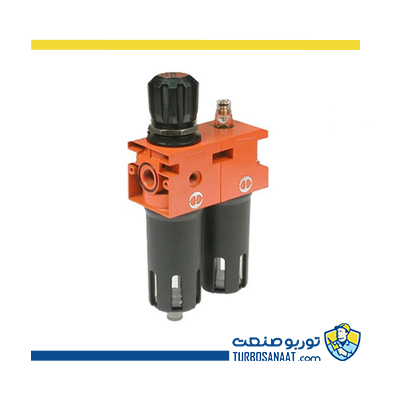

واحد مراقبت سه تکه نیودیل Metalwork
