مشخصات فنی

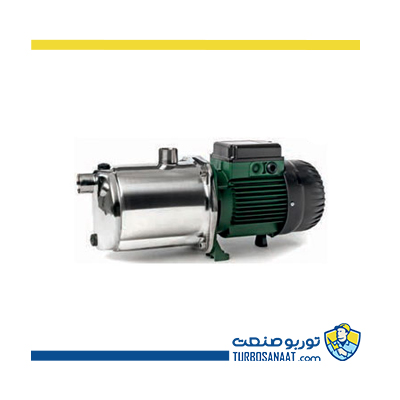

مشخصات فنی پمپ خودمکش ابارا JESX-JEX, JES-JE
پمپ برقی سری JESX-JEX در دسته پمپ های خودمکش می باشد که جنس آن از استیل ضد زنگ AISI 304 می باشد. این سری از پمپ های ابارا به ونتوری (اجکتور و دیفیوزر) مجهز می باشند. این محصول به دلیل سایز کوچکی که دارد حمل و نصب آن آسان و راحت می باشد. از لحاظ ساختار متعلقات پمپ خودمکش JESX-JEX شامل بدنه پمپ، تکیه گاه، بلبرینگ دیسک سیل مکانیکی می باشد که جنس آن استیل ضد زنگ AISI 304 است. شفت در بخش تماس با سیال از جنس استیل ضد زنگ AISI 303 می باشد. در هر دو نسخه از این پمپ های خودمکش ابارا، سیل مکانیکی از جنس سرامیک/کربن/NBR هستند. الکتروموتور این پمپ خودمکش دوقطبی (2 POLE)، آسنکرون و هوا خنک می باشند.
مشخصات پمپ خود مکش استیل سری JESX-JEX, JES-JE
- نوع مایع: آب تمیز
- حداکثر دما: 45 درجه سانتی گراد
- حداکثر فشار: 6 بار
- حداکثر عمق مکش: 8 متر
- پروانه: سانتریفیوژ بسته
- نوع آببندی: مکانیکال سیل
- یاتاقان: بلبرینگ دوروبسته
- اتصالات لوله:
- مکش:
- JESX 1 اینچ
- JEX 1, 1/4 اینچ
- رانش: 1 اینچ
- اجکتور: تکنوپلیمر
- مکش:
- دیفیوزر: تکنوپلیمر
مشخصات موتور پمپ خود مکش استیل سری JESX-JEX, JES-JE
- دور موتور: 2900 rpm
- کلاس عایق بندی: F
- درجه محافظت: IP 54
- خازن: توکار
- فرکانس: 50 هرتز
- محافظ حرارتی اتوماتیک اضافه بار:
- برای موتور های تک فاز در نظر گرفته شده است.
- برای موتور های سه فاز توسط مصرف کننده تامین می گردد.
| مدل | قدرت | حداکثر ارتفاع (متر) | دبی (متر مکعب بر ساعت) | ||
| تک فاز | سه فاز | کیلووات | اسب بخار | ||
| JESXM 5 | JESX 5 | 0.37 | 0.5 | 28 | 2.7 |
| JESXM 6 | JESX 6 | 0.44 | 0.6 | 31.5 | 2.7 |
| JESXM 8 | JESX 8 | 0.6 | 0.8 | 37 | 2.7 |
| JEXM 80 | JEX 80 | 0.6 | 0.8 | 33 | 4.2 |
| JEXM 100 | JEX 100 | 0.75 | 1 | 37 | 4.2 |
| JEXM 120 | JEX 120 | 0.88 | 1.2 | 41 | 4.2 |
| JEXM 150 | JEX 150 | 1.1 | 1.5 | 49 | 29.5 |
متریال پمپ خودمکش ابارا سری JESX-JEX, JES-JE
- پمپ
- جنس پوسته: استیل 304
- جنس پروانه: تکنوپلیمر
- جنس سیل مکانیکی: سرامیک – کربن – NBR
- جنس کاسه(محل استقرار) سیل: استیل 304
- جنس شفت: استیل 303
- جنس واسطه: آلومینیوم
- موتور
- جنس پوسته: آلومینیوم
- پایه نگهدارنده: آلومینیوم
کاربرد موتور پمپ خود مکش استیل سری JESX-JEX, JES-JE
- مناسب برای تامین آب
- افزایش فشار در سیستمهای آبیاری کوچک
- تخلیه مخازن
- استخرها
- پمپاژ آب های تمیز
نمودار و جدول ابعاد-اوزان پمپ خودمکش ابارا سری JESX-JEX, JES-JE
| مدل | ابعاد (میلی متر) | وزن (کیلوگرم) | |
| [2] | [1] | ||
| H3 | H4 | ||
| JESX(M) 5 | 175 | 200 | 5.1 |
| JESX(M) 6 | 175 | 200 | 5.5 |
| JESX(M) 8 | 175 | 200 | 6.1 |
| مدل | ابعاد (میلی متر) | وزن (کیلوگرم) | ||||||||||||||||
| B | C | H3 | H4 | L | M | M1 | N | N1 | R | T | V | W | ||||||
| * | [1] | [2] | [2] | [1] | * | [2] | [1] | * | ||||||||||
| JEX(M) 80 | 419 | 232.5 | 207.5 | 216 | 84 | 50 | 38 | 120 | 160 | 206.5 | PG11 | PG11 | 143.5 | 10.2 | 10.2 | |||
| JEX(M) 100 | 419 | 419 | 232.5 | 207.5 | 216 | 84 | 50 | 38 | 120 | 160 | 206.5 | PG11 | M16x1.5 | PG11 | 143.5 | 11.6 | 11.6 | 11.6 |
| JEX(M) 120 | 419 | 419 | 232.5 | 207.5 | 216 | 84 | 50 | 38 | 120 | 160 | 206.5 | PG11 | M16x1.5 | PG11 | 143.5 | 11.6 | 11.6 | 11.6 |
| JEX(M) 150 | 444.5 | 469.5 | 254 | 224.5 | 236.5 | 106 | 55 | 40 | 140 | 180 | 203.5 | PG13.5 | M20x1.5 | PG11 | 145.5 | 14.3 | 15.3 | 16.2 |
* در جدول فوق [1]=سه فاز و [2]=تک فاز می باشد.
* عبارت * مدل های با استاندارد موتور IE3 می باشند.
نمودار و جدول آبدهی پمپ خودمکش ابارا JESX-JEX, JES-JE
| مدل | قدرت | Q = دبی | |||||
| 5 لیتر در دقیقه | 20 | 40 | 45 | ||||
| 0.3 متر مکعب در ساعت | 1.2 | 2.4 | 2. | ||||
| تک فاز | سه فاز | کیلو وات | اسب بخار | H = ارتفاع | |||
| JESXM 5 | JESX 5 | 0.37 | 0.5 | 28 | 23 | 15 | 11.5 |
| JESXM 6 | JESX 6 | 0.44 | 0.6 | 31.5 | 26 | 17 | 13.5 |
| JESXM 8 | JESX 8 | 0.6 | 0.8 | 37 | 29 | 20 | 16 |
| مدل | قدرت | Q = دبی | ||||||||
| 20 لیتر در دقیقه | 30 | 40 | 50 | 60 | 70 | 75 | ||||
| 1.2 متر مکعب در ساعت | 1.8 | 2.4 | 3 | 3.6 | 4.2 | 4.5 | ||||
| تک فاز | سه فاز | کیلووات | اسب بخار | H = ارتفاع | ||||||
| JEXM 80 | JEX 80 | 0.6 | 0.8 | 33 | 29 | 26.5 | 23.5 | 20.5 | 18 | |
| JEXM 100 | JEX 100 | 0.75 | 1 | 37 | 33.5 | 30 | 27 | 24 | 21 | |
| JEXM 120 | JEX 120 | 0.88 | 1.2 | 41 | 37 | 34 | 30.5 | 27.5 | 24.5 | |
| JEXM 150 | JEX 150 | 1.1 | 1.5 | 49 | 44.5 | 40.5 | 37 | 34 | 31 | 29.5 |
اجزای پمپ خودمکش استیل ابارا سری JESX
جدول متریال (مواد تشکیل دهنده قطعات) پمپ خودمکش ابارا سری JESX
مکانیکال سیل پمپ خودمکش استیل ابارا سری JESX
نحوه نصب پمپ خودمکش استیل ابارا سری JESX-JEX
اجزای پمپ خودمکش استیل ابارا سری JEX
جدول متریال (مواد تشکیل دهنده قطعات) پمپ خودمکش ابارا سری JEX
مکانیکال سیل پمپ خودمکش استیل ابارا سری JEX
جدول اطلاعات الکتریکی پمپ خودمکش استیل ابارا سری JEX
جدول اطلاعات مربوط به صدای پمپ خودمکش استیل ابارا سری JEX
لیست قیمت پمپ خود مکش استیل Ebara JESX-JEX, JES-JE
با عرض پوزش کلیه قیمت ها تغییر کرده است، لطفا جهت استعلام قیمت خرید با واحد فروش تماس حاصل نمایید.
تاریخ بروزرسانی: 1400/09/25
| ردیف | شرح | قیمت به تومان |
| 1 | قیمت الکتروپمپ خود مکش ابارا JEM 150M | 12,940,000 |
