الکتروموتور موتوژن

فروش الکتروموتور موتوژن

دینام یا موتور یا الکتروموتور موتوژن که یکی از با کیفیت ترین برندهای تولیدکننده الکتروموتور در ایران می باشد، در انواع زیر ارائه می گردد:

  • انواع الکتروموتور موتوژن سه فاز: آلومینیومی و سه فاز چدنی
  • انواع الکتروموتور موتوژن تک فاز: صنعتی دو خازنه و خازن دائم
  • الکتروموتور موتوژن سه فاز 750 دور
  • الکتروموتور موتوژن سه فاز 1000 دور
  • الکتروموتور موتوژن سه فاز 1500 دور
  • الکتروموتور موتوژن سه فاز 3000 دور
  • الکتروموتور موتوژن تک فاز رله ای 1500 دور
  • الکتروموتور موتوژن تک فاز رله ای 3000 دور
  • الکتروموتور موتوژن تک فاز کلاچ دار 1500 دور
  • الکتروموتور موتوژن تک فاز کلاچ دار 3000 دور
  • الکتروموتور موتوژن IP55 چدنی 1000 دور
  • الکتروموتور موتوژن IP55 چدنی 1500 دور
  • الکتروموتور موتوژن IP55 چدنی 3000 دور

  • لیست قیمت الکتروموتور موتوژن

    کلیه قیمت ها بدون اطلاع قبلی قابل تغییر می باشد، لطفا جهت استعلام قیمت خرید با واحد فروش تماس حاصل نمایید.

    تاریخ بروزرسانی: 1401/02/25

    لیست قیمت الکتروموتور موتوژن
    ردیف شرح قیمت به تومان
    قیمت الکتروموتور موتوژن سه فاز 750 دور
    1 قیمت الکتروموتور موتوژن سه فاز 0.06 کیلووات تماس بگیرید
    2 قیمت الکتروموتور موتوژن سه فاز 0.09 کیلووات تماس بگیرید
    3 قیمت الکتروموتور موتوژن سه فاز 0.12 کیلووات تماس بگیرید
    4 قیمت الکتروموتور موتوژن سه فاز 0.18 کیلووات تماس بگیرید
    5 قیمت الکتروموتور موتوژن سه فاز 0.25 کیلووات تماس بگیرید
    6 قیمت الکتروموتور موتوژن سه فاز 0.37 کیلووات تماس بگیرید
    7 قیمت الکتروموتور موتوژن سه فاز 0.55 کیلووات تماس بگیرید
    8 قیمت الکتروموتور موتوژن سه فاز 0.75 کیلووات 4,530,000
    9 قیمت الکتروموتور موتوژن سه فاز 1.1 کیلووات 5,300,000
    10 قیمت الکتروموتور موتوژن سه فاز 1.5 کیلووات 7,250,000
    11 قیمت دینام موتوژن سه فاز 2.2 کیلووات 9,080,000
    12 قیمت دینام موتوژن سه فاز 3 کیلووات 10,190,000
    13 قیمت دینام موتوژن سه فاز 4 کیلووات 14,270,000
    14 قیمت دینام موتوژن سه فاز 5.5 کیلووات 16,360,000
    15 قیمت دینام موتوژن سه فاز 7.5 کیلووات تماس بگیرید
    16 قیمت دینام موتوژن سه فاز 1.1 کیلووات تماس بگیرید
    17 قیمت دینام موتوژن سه فاز 1.5 کیلووات تماس بگیرید
    18 قیمت دینام موتوژن سه فاز 18.5 کیلووات تماس بگیرید
    قیمت الکتروموتور موتوژن سه فاز 1000 دور
    1 0.06 کیلووات تماس بگیرید
    2 0.09 کیلووات تماس بگیرید
    3 0.12 کیلووات تماس بگیرید
    4 0.18 کیلووات تماس بگیرید
    5 0.25 کیلووات تماس بگیرید
    6 0.37 کیلووات 2,760,000
    7 0.55 کیلووات 3,090,000
    8 0.75 کیلووات 3,730,000
    9 1.1 کیلووات 4,280,000
    10 1.5 کیلووات 5,200,000
    11 2.2 کیلووات 6,870,000
    12 3 کیلووات 9,920,000
    13 4 کیلووات 10,800,000
    14 5.5 کیلووات 11,660,000
    15 7.5 کیلووات 16,000,000
    16 11 کیلووات تماس بگیرید
    17 15 کیلووات تماس بگیرید
    18 18.5 کیلووات تماس بگیرید
    قیمت الکتروموتور موتوژن سه فاز 1500 دور
    1 0.06 کیلووات 1,560,000
    2 0.09 کیلووات 1,730,000
    3 0.12 کیلووات 1,820,000
    4 0.18 کیلووات 1,900,000
    5 0.25 کیلووات 2,300,000
    6 0.37 کیلووات 2,360,000
    7 0.55 کیلووات 2,840,000
    8 0.75 کیلووات 3,000,000
    9 1.1 کیلووات 3,620,000
    10 1.5 کیلووات 4,100,000
    11 2.2 کیلووات 5,130,000
    12 3 کیلووات 5,840,000
    13 4 کیلووات 7,550,000
    14 5.5 کیلووات 10,800,000
    15 7.5 کیلووات 11,680,000
    16 11 کیلووات 17,470,000
    17 15 کیلووات 20,960,000
    18 18.5 کیلووات تماس بگیرید
    قیمت الکتروموتور موتوژن سه فاز 3000 دور
    1 0.06 کیلووات تماس بگیرید
    2 0.09 کیلووات 1,600,000
    3 0.12 کیلووات 1,560,000
    4 0.18 کیلووات 1,850,000
    5 0.25 کیلووات 1,980,000
    6 0.37 کیلووات 2,210,000
    7 0.55 کیلووات 2,430,000
    8 0.75 کیلووات 2,850,000
    9 1.1 کیلووات 3,100,000
    10 1.5 کیلووات 3,950,000
    11 2.2 کیلووات 4,500,000
    12 3 کیلووات 5,470,000
    13 4 کیلووات 7,470,000
    14 5.5 کیلووات 9,330,000
    15 7.5 کیلووات 10,680,000
    16 11 کیلووات 15,340,000
    17 15 کیلووات 19,220,000
    18 18.5 کیلووات 21,460,000
    قیمت الکتروموتور موتوژن تک فاز رله ای 1500 دور
    1 قیمت الکتروموتور موتوژن تک فاز رله ای 1.3 اسب 0.25 کیلووات 2,690,000
    2 قیمت الکتروموتور موتوژن تک فاز رله ای 1.2 اسب 0.37 کیلووات 2,830,000
    3 قیمت الکتروموتور موتوژن تک فاز رله ای 3.4 اسب 0.55 کیلووات 3,370,000
    4 قیمت الکتروموتور موتوژن تک فاز رله ای 1 اسب 0.75 کیلووات 3,520,000
    5 قیمت الکتروموتور موتوژن تک فاز رله ای 1.5 اسب 1.1 کیلووات 4,260,000
    6 قیمت الکتروموتور موتوژن تک فاز رله ای 2 اسب 1.5 کیلووات 4,640,000
    7 قیمت الکتروموتور موتوژن تک فاز رله ای 3 اسب 2.2 کیلووات 5,750,000
    قیمت تک فاز رله ای 3000 دور
    1 رله ای 1.3 اسب 0.25 کیلووات تماس بگیرید
    2 رله ای 1.2 اسب 0.37 کیلووات 2,830,000
    3 رله ای 3.4 اسب 0.55 کیلووات 2,900,000
    4 رله ای 1 اسب 0.75 کیلووات 3,470,000
    5 رله ای 1.5 اسب 1.1 کیلووات 3,630,000
    6 رله ای 2 اسب 1.5 کیلووات 4,400,000
    7 رله ای 3 اسب 2.2 کیلووات 4,900,000
    قیمت الکتروموتور موتوژن تک فاز کلاچ دار 1500 دور
    1 رله ای 1.3 اسب 0.25 کیلووات 3,280,000
    2 رله ای 1.2 اسب 0.37 کیلووات 3,400,000
    3 رله ای 3.4 اسب 0.55 کیلووات تماس بگیرید
    4 رله ای 1 اسب 0.75 کیلووات 4,080,000
    5 رله ای 1.5 اسب 1.1 کیلووات 4,860,000
    6 رله ای 2 اسب 1.5 کیلووات 5,350,000
    7 رله ای 3 اسب 2.2 کیلووات 6,240,000
    8 قیمت الکتروموتور گشتاور بالا تماس بگیرید
    قیمت الکتروموتور موتوژن تک فاز کلاچ دار 3000 دور
    1 قیمت الکتروموتور تک فاز موتوژن کلاچ دار 1.3 اسب 0.25 کیلووات تماس بگیرید
    2 قیمت الکتروموتور تک فاز موتوژن کلاچ دار 1.2 اسب 0.37 کیلووات 3,470,000
    3 قیمت الکتروموتور تک فاز موتوژن کلاچ دار 3.4 اسب 0.55 کیلووات 3,580,000
    4 قیمت الکتروموتور تک فاز موتوژن کلاچ دار 1 اسب 0.75 کیلووات 3,930,000
    5 قیمت الکتروموتور تک فاز موتوژن کلاچ دار 1.5 اسب 1.1 کیلووات 4,000,000
    6 قیمت الکتروموتور تک فاز موتوژن کلاچ دار 2 اسب 1.5 کیلووات 5,000,000
    7 قیمت الکتروموتور تک فاز موتوژن کلاچ دار 3 اسب 2.2 کیلووات 5,470,000
    8 قیمت الکتروموتور گشتاور بالا تماس بگیرید
    قیمت الکتروموتور موتوژن IP55 چدنی 1000 دور
    1 2.2 کیلووات تماس بگیرید
    2 3 کیلووات تماس بگیرید
    3 4 کیلووات 12,260,000
    4 5.5 کیلووات 13,550,000
    5 7.5 کیلووات 18,120,000
    6 11 کیلووات 20,800,000
    7 15 کیلووات 33,160,000
    8 18.5 کیلووات 40,700,000
    9 22 کیلووات 43,860,000
    10 30 کیلووات 55,870,000
    11 37 کیلووات 63,090,000
    12 45 کیلووات 80,800,000
    13 55 کیلووات 90,000,000
    14 75 کیلووات تماس بگیرید
    15 90 کیلووات تماس بگیرید
    16 110 کیلووات تماس بگیرید
    17 132 کیلووات تماس بگیرید
    18 315-160 کیلووات تماس بگیرید
    19 355-160 کیلووات تماس بگیرید
    20 185 کیلووات تماس بگیرید
    21 200 کیلووات تماس بگیرید
    22 355-250 کیلووات تماس بگیرید
    23 315-250 کیلووات تماس بگیرید
    24 315 کیلووات تماس بگیرید
    25 355 کیلووات تماس بگیرید
    26 400 کیلووات تماس بگیرید
    27 مشعل گازوئیلی 0.55 کیلووات تماس بگیرید
    28 مشعل گازی 0.55 کیلووات تماس بگیرید
    قیمت الکتروموتور موتوژن IP55 چدنی 1500 دور
    1 2.2 کیلووات 6,280,000
    2 3 کیلووات تماس بگیرید
    3 4 کیلووات 8,500,000
    4 5.5 کیلووات 11,600,000
    5 7.5 کیلووات 13,230,000
    6 11 کیلووات 18,400,000
    7 15 کیلووات 22,160,000
    8 18.5 کیلووات 32,460,000
    9 22 کیلووات 35,550,000
    10 30 کیلووات 45,480,000
    11 37 کیلووات 53,580,000
    12 45 کیلووات 64,070,000
    13 55 کیلووات 73,200,000
    14 75 کیلووات 89,000,000
    15 90 کیلووات 100,880,000
    16 110 کیلووات تماس بگیرید
    17 132 کیلووات تماس بگیرید
    18 315-160 کیلووات تماس بگیرید
    19 355-160 کیلووات تماس بگیرید
    20 185 کیلووات تماس بگیرید
    21 200 کیلووات تماس بگیرید
    22 355-250 کیلووات تماس بگیرید
    23 315-250 کیلووات تماس بگیرید
    24 315 کیلووات تماس بگیرید
    25 355 کیلووات تماس بگیرید
    26 400 کیلووات تماس بگیرید
    قیمت الکتروموتور موتوژن IP55 چدنی 3000 دور
    1 2.2 کیلووات تماس بگیرید
    2 3 کیلووات تماس بگیرید
    3 4 کیلووات 8,150,000
    4 5.5 کیلووات 10,900,000
    5  7.5 کیلووات 12,200,000
    6 11 کیلووات 16,400,000
    7 15 کیلووات 20,300,000
    8 18.5 کیلووات 23,100,000
    9 22 کیلووات 34,170,000
    10 30 کیلووات 43,280,000
    11 37 کیلووات 46,800,000
    12 45 کیلووات 60,390,000
    13 55 کیلووات 69,440,000
    14 75 کیلووات 87,230,000
    15 90 کیلووات 95,000,000
    16 110 کیلووات تماس بگیرید
    17 132 کیلووات تماس بگیرید
    18 315-160 کیلووات تماس بگیرید
    19 355-160 کیلووات تماس بگیرید
    20 185 کیلووات تماس بگیرید
    21 200 کیلووات تماس بگیرید
    22 355-250 کیلووات تماس بگیرید
    23 315-250 کیلووات تماس بگیرید
    24 315 کیلووات تماس بگیرید
    25 355 کیلووات تماس بگیرید
    26 400 کیلووات تماس بگیرید

    بازدیدکننده محترم، در صورت بازدید این صفحه با موبایل، لطفا جهت رویت کامل جداول، زمانی که روی جداول هستید تصویر را به سمت چپ یا راست بکشید (برخی جداول به دلیل بزرگی ممکن است در صفحه نمایش شما به صورت کامل نمایش داده نشوند، همچنین می توانید موبایل خود را به صورت افقی بگیرید تا جداول را بهتر ببینید.).



مقایسه
افزودن به علاقه مندی
دسته:
توضیحات

مشخصات فنی

مشخصات فنی الکتروموتور موتوژن

شرکت توربو صنعت نمایندگی موتوژن، انواع مختلف الکتروموتور موتوژن را به مشتریان عزیز ارائه می نماید. در زیر به بررسی انواع الکتروموتور موتوژن می پردازیم:

انواع محصولات موتوژن
  • الکتروموتورهای سه فاز تک دور با فریم آلومینیومی
  • الکتروموتورهای تکفاز دو خازنه
  • الکتروموتورهای تکفاز خازن دائم
  • الکتروموتورهای سه فاز با بدنه چدنی
  • تکفاز دو خازنه با فریم چدنی
  • سه فاز با گرید انرژی IE2
  • سه فاز دو دور دالاندر با فریم آلومینیومی
  • موتور کولر موتوژن
  • الکتروپمپ های آب کولری

الکتروموتور موتوژن سه فاز آلومینیومی

الکتروموتور موتوژن سه فاز آلومینیومی در محدوده فریم سایز 56 الی 160 طراحی و ساخته می شود. این سری از الکتروموتور موتوژن در محدوده توان 0.09 تا 18.5 کیلووات ارائه می شود. حداکثر توان در سرعت 750 دور (8 پل) 7.5 کیلووات، در 1000 دور (6 پل) 11 کیلووات، در 1500 دور (4 پل) 15 کیلووات و در 3000 دور (2 پل) 18.5 کیلووات می باشد.

  • الکتروموتور سه فاز
  • تک دور و دو دور
  • ولتاژ نامی 380
  • جنس بدنه: آلومینیوم
  • استاندارد: IEC34
  • درجه حفاظت IP54
  • دائم کار Duty S1
  • تهویه: IC41 با پروانه خنک کننده و پره روتور
  • کلاس حرارتی: F
  • فرکانس: 50 هرتز
  • روتور قفس سنجابی
مشخصات فنی الکتروموتور موتوژن سه فاز آلومینیومی
مدل توان خروجی (کیلووات) توان خروجی (اسب بخار) rpm جریان نامی گشتاور نامی (نیوتن متر) راندمان % ضریب قدرت CosΦ وزن الکتروموتور موتوژن پایه دار (کیلوگرم)
 56-2A 0.09 0.12 2840 0.87∆/0.5Y 0.3 58 0.56 2.9
56-2B 0.12 0.16 2835 1.0∆/0.6Y 0.4 60 0.61 3.2
56-4A 0.06 0.08 1360 0.7∆/0.4Y 0.42 53 0.63 2.7
56-4B 0.09 0.12 1335 0.7∆/0.4Y 0.64 54 0.67 3.6
63-2A 0.18 0.25 2750 1.2∆/0.7Y 0.63 64 0.70 3.8
63-2B 0.25 0.33 2825 1.4∆/0.8Y 0.85 65 0.73 4.3
63-4A 0.12 0.16 1350 0.87∆/0.5Y 0.85 57 0.77 3.8
63-4B 0.18 0.25 1350 1.2∆/0.7Y 1.27 58 0.70 4.2
71-2A 0.37 0.50 2825 1.9∆/1.1Y 1.25 70 0.80 5.7
71-2B 0.55 0.75 2830 2.6∆/1.5Y 1.86 74 0.72 6.8
71-4A 0.25 0.33 1400 1.6∆/0.9Y 1.71 65 0.70 5.5
71-4B 0.37 0.50 1390 1.9∆/1.1Y 2.54 69 0.71 6.7
80-2A 0.75 1.0 2795 4.0∆/2.3Y 2.56 70 0.79 8.7
80-2B 1.1 1.5 2825 4.7∆/2.7Y 3.72 77 0.82 10
80-4A 0.75 1.0 1385 3.8∆/2.2Y 5.17 70 0.76 10

* ولتاژ کلیه دینام ها 380∆/660Y می باشد.

الکتروموتور موتوژن سه فاز چدنی

الکتروموتور موتوژن سه فاز پوسته چدنی یکی از بهترین و با کیفیت ترین الکتروموتورها بوده که در فریم سایزهای 100 الی 355 موجود می باشد. این سری از الکتروموتورها، مطابق با استانداردهای IEC توید می شود. الکتروموتور سه فاز بدنه چدنی موتوژن 2 پل در توان 3 تا 250 کیلووات، 4 پل در توان 2.2 تا 630 کیلووات، 6 پل در توان 1.5 تا 500 کیلووات و 8 پل در توان 0.75 تا 400 کیلووات ارائه می شود.

  • الکتروموتور سه فاز
  • تک دور و دو دور
  • ولتاژ نامی 380 ولت
  • جنس بدنه: چدن
  • استاندارد: IEC34
  • درجه حفاظت IP54
  • دائم کار Duty S1
  • تهویه: IC41 با پروانه خنک کننده و پره روتور
  • کلاس حرارتی: F
  • فرکانس: 50 هرتز
  • روتور قفس سنجابی
مشخصات فنی الکتروموتور موتوژن سه فاز چدنی
مدل توان خروجی (کیلووات) توان خروجی (اسب بخار) rpm جریان نامی گشتاور نامی (نیوتن متر) راندمان % ضریب قدرت CosΦ وزن الکتروموتور موتوژن پایه دار (کیلوگرم)
الکتروموتور موتوژن 180L2 22 30 2923 42.1 71.9 86 0.92 182
الکتروموتور موتوژن 180L4B 22 30 1463 42.9 143.7 90 0.87 200
الکتروموتور موتوژن 180L4A 18.5 25 1459 37.1∆ 121.1 88 0.86 180
الکتروموتور موتوژن 180L6 15 20 967 29.4 148.2 90 0.86 198
الکتروموتور موتوژن 200L6A 18.5 25 972 38 181.8 88 0.84 272
الکتروموتور موتوژن 200L4 30 40 1471 57.6 194.8 91 0.87 267
الکتروموتور موتوژن 200L2A 30 40 2953 54.4 97.1 91 0.92 267
الکتروموتور موتوژن 200L6B 22 30 970 44.2 216.7 88 0.86 277
الکتروموتور موتوژن 200L2B 37 50 2962 67.9 119.3 89 0.93 276
الکتروموتور موتوژن 225M2 45 60 2965 82.6 145 91 0.91 320
موتوژن 225M4A 37 50 1468 70.2 240.8 90 0.89 337
موتوژن 225M4B 45 60 1464 83.5 293.7 91 0.91 360
موتوژن 225M6 30 40 980 59.7 292.5 92 0.83 365
موتوژن 250M4 55 75 1478 102.1 355.5 92 0.89 452
موتوژن 250M2 55 75 2974 97.7 176.7 93 0.92 426

* ولتاژ کلیه دینام ها ∆660Y/380 می باشد.

الکتروموتور موتوژن تک فاز صنعتی دو خازنه

الکتروموتور موتوژن تک فاز صنعتی دو خازنه (خازن دائم-خازن استارت) با پوسته ای از جنس آلومینیوم در سایزهای 56 الی 112 موجود می باشد. این سری از الکتروموتورها دارای توانی در محدوده 0.06 تا 2.2 کیلووات بوده و در مدل های 2 و 4 پل در دسترس می باشد. این نوع از الکتروموتورها در بسیاری از صنایع از جمله ماشین آلات کشاورزی، انواع آسیاب، ماشین های تراش، میکسچرهای مصالح ساختمانی، دمنده ها و غیره مورد استفاده قرار می گیرد.

این نوع از الکتروموتور موتوژن در توان 2.2 کیلووات با بدنه چدنی نیز موجود می باشد که با توجه به جنس بدنه، دارای استحکام نسبتا بالایی است و می تواند در محیط های با شرایط کاری نسبتا سخت گزینه ای مناسب باشد.

  • الکتروموتورهای تک فاز صنعتی خازن استارت-خازن دائم (CRS)
  • ولتاژ نامی 220
  • استاندارد: IEC34
  • درجه حفاظت IP54
  • دائم کار Duty S1
  • تهویه: IC41 با پروانه خنک کننده و پره روتور
  • کلاس حرارتی: F
  • فرکانس: 50 هرتز
  • روتور قفس سنجابی
خازن استارت دینام موتوژن
تیپ موتور خازن استارت
CRS 50-2A 70
CRS 71-2A 50
CRS 71-2B 60
CRS 71-4A 35
CRS 71-4B 60
CRS 80-2B 125
CRS 80-4A 70
CRS 80-4B 70
CRS 90L2A 130
CRS 90L2B 200
CRS 90L4A 130
CRS 100L1-4A 4000
CRS 100L4A 230
CRS 112M4 300
الکتروموتور موتوژن تک فاز خازن دائم

از دیگر محصولات موتوژن، الکتروموتور موتوژن تک فاز خازن دائم با بدنه آلومینیومی است که در سایزهای 56 الی 112 موجود می باشد. از دیگر مشخصات فنی این سری از الکتروموتور موتوژن می توان به توان 0.09 تا 2.2 کیلو وات و گشتاور نامی 0.3 تا 21.88 نیوتون متر اشاره کرد. از جمله مصارف این سری از الکتروموتور ها می توان به فن ها و بلوئرها، گرم کننده های هوا، کمپرسورهای تهویه مطبوع و غیره اشاره کرد. راندمان مناسب و ضریب توان خوب از دیگر مزیت های این سری از الکتروموتورها می باشد.

  • الکتروموتورهای تک فاز صنعتی خازن دائم (CR)
  • ولتاژ نامی: 220 ولت
  • استاندارد: IEC34
  • درجه حفاظت IP54
  • دائم کار Duty S1
  • تهویه: IC41 با پروانه خنک کننده و پره روتور
  • کلاس حرارتی: F
  • فرکانس: 50 هرتز
  • روتور قفس سنجابی
مشخصات فنی الکتروموتور موتوژن تک فاز خازن دائم
نوع توان خروجی (کیلووات) توان خروجی (اسب بخار) دور (rpm) جریان نامی (آمپر) گشتاور نامی (نیوتن متر) راندمان (درصد) ضریب قدرت (Cos Φ) ظرفیت خازن دائم (میکرو فاراد)
CR 56-2A 0.09 0.12 2830 0.75 0.3 59 0.93 4
CR 56-2B 0.12 0.16 2830 1.1 0.4 55 0.9 5
CR 63-2A 0.18 0.25 2820 1.33 0.61 63 0.98 10
CR 63-2B 0.25 0.33 2820 1.66 0.85 69 0.99 15
CR 71-2A 0.37 0.5 2850 2.5 1.24 68 0.99 18
CR 71-2B 0.55 0.75 2807 3.45 1.87 74 0.98 25
CR 80-2A 0.75 1 2805 5 2.55 70 0.98 20
CR 80-2B 1.1 1.5 2830 7.1 3.71 72 0.98 40
CR 90L2A 1.5 2 2810 9.13 5.1 77 0.97 35
CR 90L2B 2.2 3 2840 12.92 7.4 79 0.98 50
CR 56-4A 0.06 0.08 1400 0.73 0.41 37 0.99 6
CR 56-4B 0.09 0.12 1370 1.1 0.63 41 0.98 6
CR 63-4A 0.12 0.16 1395 1.24 0.82 46 0.96 8
CR 63-4B 0.18 0.25 1380 1.46 1.25 57 0.98 10
CR 71-4A 0.25 0.33 1385 2 1.72 58 0.98 18
CR 71-4B 0.37 0.5 1395 3.92 2.53 65 0.98 20
CR 80-4A 0.55 0.75 1370 3.92 3.83 65 0.98 30
CR 80-4B 0.75 1 1395 5.3 5.13 67 0.96 30
CR 90L4A 1.1 1.5 1420 7 7.4 74 0.96 35
CR 90L4B 1.5 2 1415 9.4 10.12 75 0.97 45
CR 100L4A 2.2 3 1440 13.5 14.59 78 0.95 70
CR 112M6 2.2 3 960 13.9 21.88 75 0.95 105

استانداردهای مورد استفاده در الکتروموتورها

استانداردهای مورد استفاده در الکتروموتورها
اصطلاحات فنی استاندارد IEC استاندارد معادل DIN
مقادیر نامی و مشخصات کارآیی 60034-1 –
درجه حفاظت 60034-5 40050, 40051, 40052
روش خنک کاری 60034-6 –
نحوه نصب 60034-7 42950
علامت گذاری ترمینال و جهت چرخش 60034-8 42401
حدود نویز 60034-9 45635 T 10
مشخصات کارآیی راه اندازی 60034-12 –
حدود ارتعاشات 60034-14 –
ولتاژ استاندارد 60038 –
ابعاد و توان خروجی نامی 60072 42673, 42677
مواد عایق 60085 –
فلنج نصب – 42948
خار روی شفت – 6880
گلند مورد استفاده در ترمینال – 46320

کلاس حفاظتی الکتروموتور موتوژن

کلاس حفاظتی الکتروموتورهای موتوژن
کلاس حفاظتی عدد سمت چپ عدد سمت راست
IP22 حفاظت از الکتروموتور در مقابل اجسام جامد بزرگتر از 12 میلیمتر حفاظت از الکتروموتور در مقابل ریزش قطرات آب تا زاویه 15 درجه نسبت به خط عمود
IP44 حفاظت در مقابل اجسام جامد خارجی به قطر بیش از 1 میلیمتر، حفاظت در مقابل نفوذ ابزار و وسایل به ضخامت بیش از یک میلیمتر حفاظت در مقابل آبی که به صورت قطره ای از جهات مختلف بر روی الکتروموتور پاشیده می شود.
IP54, 55 حفاظت در مقابل نفوذ گرد و خاک به داخل الکتروموتور حفاظت در مقابل آبی که از نازل سر شیلنگ در جهات مختلف به روی الکتروموتور پاشیده می شود.

سایز بلبرینگ الکتروموتور موتوژن

سایز بلبرینگ الکتروموتور موتوژن
فریم سایز دینام سایز بلبرینگ
56 6201-2Z
63 6202-2Z
71 6202-2Z
80 6204-2Z
90 6205-2Z
100 6206-2Z
112 6306-2Z
132 6308-2Z
160 6309-2Z
180 6310-2Z
200 6313-2Z
225 با گریس خور Z-6314
250 با گریس خور Z-6315
280 با گریس خور Z-6317

گواهینامه ها و تائیدیه ها

  • گواهینامه استاندارد بین المللی ایزو 9002
  • گواهینامه استاندارد بین المللی ایزو 9001
  • گواهینامه استفاده از علامت CE
  • گواهینامه‌ی تایید صلاحیت آزمایشگاه ISO/IEC 17025
اجزای اصلی الکتروموتور تک فاز دو خازنه موتوژن

  1. براکت جلو
  2. شفت
  3. خار
  4. روتور
  5. بلبرینگ ها
  6. استاتور سیم پیچی
  7. فریم (پوسته الکتروموتور)
  8. خازن استارت
  9. ترمینال برد
  10. درب جعبه ترمینال
  11. خازن دائم
  12. قطعات گلند
  13. واشر فنری پشت بلبرینگ
  14. براکت عقب
  15. سوییچ
  16. گاورنر
  17. محافظ سوییچ گاورنر
  18. پروانه خنک کاری
  19. کاور پروانه

ضرایب تبدیل برای کار در فرکانس 60 هرتز

ضرایب تبدیل کار در فرکانس 60 هرتز
سرعت نامی توان نامی جریان نامی جریان راه اندازی
1.2 1 1 0.83

در شرایطی که الکتروموتورهای موتوژن با بار نامی در ارتفاع بیش از 1000 متر از سطح دریا مورد استفاده قرار گیرد، قدرت خروجی الکتروموتور باید بر اساس جدول ذیل اصلاح گردد:

قدرت خروجی موتور موتوژن بر اساس ارتفاع از سطح دریا
ارتفاع از سطح دریا (متر) 1000 تا 2000 2000 تا 3000 3000 تا 4000
حداکثر توان خروجی (درصد) 95 88 80

در شرایطی که درجه حرارت محیط بیش از 40 درجه سانتیگراد باشد، قدرت خروجی الکتروموتورهای موتوژن بر اساس جدول ذیل اصلاح می گردد:

جدول ضرایب اصلاحی مربوط به دمای محیط
دمای محیط (سانتی گراد) 45 تا 40 45 تا 50 50 تا 55
حداکثر توان خروجی (درصد) 95 88 80

قطر شافت و اندازه شافت خروجی الکتروموتور موتوژن سه فاز تک دور و دو دور

قطر شافت خروجی الکتروموتور موتوژن
سایز فریم 56 63 71 80 90L 100L 112L 132L 160L
قطر شافت خرجی (میلیمتر) 9 11 14 19 24 28 28 38 42
قطر شافت خروجی الکتروموتور موتوژن
سایز فریم 180L 200L 225M2 225M4-8 250M2 250M4-8 280M2 280M4-8
قطر شافت خرجی (میلی متر) 48 55 55 60 60 65 65 75
انتقال و نگهداری الکتروموتور موتوژن

الکتروموتور های موتوژن در توان ها و فریم سایزهای بالا برای انتقال بهتر و بدون آسیب به الکتروموتور مجهز به قلاب هستند. این قلاب مطابق با استاندارد DIN 580 ساخته و نصب می شوند. اگر بعد از نصب الکتروموتور، قلاب جدا شود، سوراخ باقیمانده می بایست با قطعه ای مناسب پوشانده شود. توجه داشته باشید که هرگز برای بالا بردن الکتروموتور موتوژن، از انتهای شفت آن استفاده نکنید. همچنین موتورها نباید بر روی کاور محافظ فن قرار داده شوند. به محض دریافت الکتروموتور موتوژن از سالم بوده ظاهری آن اطمینان حاصل کنید. الکتروموتور نباید هیچ گونه شکستگی، لهیدگی یا فقدان قطعات داشته باشد. شافت الکتروموتور باید به آسانی و بدون هیچ وقفه و لنگی بچرخد. برای انبار کردن طولانی مدت باید مکان هایی خشک و تمیز و بدون لرزش انتخاب گردد.

ایمنی و نصب موتور موتوژن

الکتروموتورهای موتوژن ماشین هایی هستند که از طریق القا و با اتصال به منبع شبکه برق کار می کنند. این الکتروموتورها در برابر الکتریسیته ساکن، اتصال کوتاه به زمین دارند. محل نصب الکتروموتور موتوژن باید دارای جریان هوا، بدون گرد و خاک و خشک باشد و در یک محل مسطح و بدون ارتعاش مونتاژ شوند. همچنین سهولت دسترسی برای تعمیر و اصلاح الکتروموتور موتوژن در نظر گرفته شود. در حالت استفاده از کوپلینگ تسمه ای (پولی سر شافت)، اطمینان بیابید که کشش تسمه بطور مناسب تنظیم شده باشد. در صورت سفتی تسمه کشش، امکان صدمه به بلبرینگ و واماندگی و شکست شافت وجود دارد. تابدار بودن پولی می بایست بوسیله یک دستگاه اندازه گیری بررسی شود. اگر پولی تابدار باشد، باید تصحیحات لازم بر روی آن صورت پذیرد. در حالت رانش چرخدنده ای، به منظور جلوگیری از نویز، بدون وجود خراش ها و نیروهای غیر مترقبه، محورهای چرخدنده ها باید موازی باشند. سطوح دنده ها می بایست در همان صفحه باشند و سر دندانه هر دنده نباید ریشه دنده ها را لمس نماید. قطعات انتقال قدرت از الکتروموتور به دلیل عمر بالاتر باید بوسیله افزایش گرما به داخل شفت الکتروموتور کشیده شوند. به هیچ عنوان از ضربه چکش نباید استفاده کرد تا به شفت و بلبرینگ ها و سایر اجزا آسیبی وارد نشود. همچنین این قطعات باید بصورت دینامیکی بالانس شوند. آمار نشان می دهد که 60 درصد از آسیب های موتور به علت عیوب بلبرینگ رخ می دهد.

توجه شود که برای ورود کابل برق به داخل جعبه ترمینال، حتما از گلند استاندارد استفاده شود زیرا استفاده از گلند مناسب، ضمن حفاظت از آسیب دیدن روکش کابل، از نفوذ ذرات مضر به داخل موتور نیز جلوگیری می کند.

پایه یا فونداسیونی که موتور روی آن نصب می شود باید کاملا مسطح بوده و دقت شود که پایه های موتور قبل از سفت کردن پیچ ها کاملا با سطح پایه فونداسیون تماس داشته باشد تا از اعمال نیروی اضافی و غیر مجاز به پایه ها جلوگیری گردد. در صورت استفاده از کوپلینگ برای اتصال شفت موتور به شفت دستگاه متحرک، هم محور بودن شفت ها کاملا ضرورت داشته و باید دقیقا رعایت گردد. در صورت کوپل بوسیله تسمه، باید حداقل 45 درصد از محیط پولی یا 160 درجه از 360 درجه محیط آن بوسیله تسمه پوشانده شود. محور پولی ها باید کاملا موازی بوده و سطح پولی ها در یک صفحه قرار گیرد. نیروی کشش تسمه باید طوری تنظیم شود که با بیشترین راندمان بتواند گشتاور محرک را به متحرک انتقال دهد. کشش تسمه نباید بقدری باشد که به بلبرینگ ها و سایر قطعات موتور آسیبی وارد شود.

مقاومت عایق بندی

در صورت انبار شدن طولانی مدت الکتروموتور موتوژن، مقاومت عایق بندی سیم پیچ ها باید اندازه گیری گردد. در این فرآیند سیم پیچ ها در معرض ولتاژ 500 ولت برق مستقیم قرار می گیرند و مقاومت بعد ازیک دقیقه (بوسیله اهم متر رنج بالا) خوانده می شود. مقاومت عایق بندی که در دمای 25 درجه سانتیگراد سیم پیچ اندازه گیری می شود باید برای یک الکتروموتور جدید، بیش از 10 مگا اهم باشد. این مقدار برای الکتروموتوری که مدت زیادی کار کرده باید بیش از 1 مگا اهم باشد. در غیر اینصورت کابل ها و ترمینال ها باید تمیز شوند و خشک گردند. اگر مقاومت عایق بندی هنوز کم است، سیم پیچ ها باید با بکارگیری یک گرمکن یا کوره در دمای 80 درجه سانتیگراد خشک گردند. همچنین پروسه خشک کردن با اعمال ولتاژ مستقیم DC و بکارگیری یک ترانسفورمر با 10 درصد ولتاژ نامی و 20 درصد جریان نامی انجام می شود. مقاومت عایق بندی می بایست دوباره بعد سرد شدن الکتروموتور چک شود. در طول فرآیند از لمس ترمینال ها خودداری کنید زیرا ولتاژ در جریان خطرناک است.

راه اندازی الکتروموتور موتوژن

کاربر، مسئول محافظت از الکتروموتور در مقابل افزایش بار می باشد. الکتروموتور می بایست توسط یک سوئیچ مغناطیسی-حرارتی که در مقابل افزایش جریان محافظت دارد، به شبکه برق متصل گردد. تنظیم جریان سوئیچ نمی بایست بیشتر از 1.05 برابر جریان نامی الکتروموتور باشد.

در مجموع، محافظت الکتروموتور در مقابل جریان بار به بازرسی مداوم حرارت سیم پیچ الکتروموتور وابسته است. حرارت توسط افزایش بار و دلایلی چون قطعی یک فاز، کاهش یا افت خنک کاری، افزایش دمای محیط یا ارتفاع و تناوب قطع و وصل الکتروموتور ایجاد می شود. محافظت می تواند بوسیله نصب ترمیستورها داخل سیم پیچی ها و وصل انتهای آنها به رله ترمیستورها میسر شود. ترمیستورهای PTC مطابق با استاندارد در الکتروموتورهای با قدرت 18.5 کیلووات و بالاتر نصب می شوند.

الکتروموتورها به منظور پایین تر آوردن جریان و گشتاور راه اندازی، از طریق راه انداز نرم شروع به کار می کنند. با این روش، ولتاژ به صورت پلکانی افزایش داده می شود تا به مقدار نامی برسد تا از تغییرات گشتاور جلوگیری شود. جریان و زمان هر دو می توانند با راه اندازی نرم تنظیم شوند. جهت چرخش شافت خروجی الکتروموتور می تواند از طریق تغییر دو انتهای ترمینال های شبکه تغییر یابد. الکتروموتورها برای چرخش در هر دو جهت طراحی شده اند.

کنترل نهایی الکتروموتور موتوژن

بعد از نصب مکانیکی و الکتریکی، پیش از استفاده باید موارد زیر بررسی گردد:

  • شرایط استفاده می بایست دقیقا مطابق با پلاک الکتروموتور موتوژن باشد.
  • الکتروموتور باید طوری نصب شود که از جریان هوا جلوگیری نشود.
  • ماشین یا کوپلینک باید هم تراز گردد.
  • شافت الکتروموتور می بایست قادر باشد بوسیله دست آزادانه بچرخد.
  • مقاومت آب بندی الکتروموتورهایی که برای مدت زیاد انبار شده اند می بایست کافی بوده باشد.
  • همه اتصالات مکانیکی و الکتریکی باید محکم شده باشند.
  • قطعات تحت تنش و چرخش باید در مقابل تماس غیر عمدی ایمن شده باشند.
  • جهت چرخش باید کنترل شود.
  • صدای حاصل از بلبرینگ ها و براکت ها و ارتعاش باید از طریق راه اندازی الکتروموتور تحت شرایط بی باری و در سرعت نامی کنترل گردد.
شرایط گارانتی (ضمانت) دینام موتوژن
  • از تاریخ خرید بیش از دو سال سپری نشده باشد.
  • دستورالعمل های مندرج در برگه نحوه استفاده از الکتروموتورهای تکفاز و سه فاز رعایت شده باشند.
  • محافظ جریان و فاز در مسیر برق ورودی الکتروموتور نصب شده باشد.
  • عدم سوختن الکتروموتور بر اثر نوسانات شدید برق، اتصالات نادرست، اعمال بار بیش از بار نامی درج شده در پلاک مشخصات در مورد کلیه الکتروموتورها و اعمال بار کمتر از 40 درصد بار نامی به صورت مداوم در مورد الکتروموتورهای تک فاز خازن دائم و دو خازنه و همچنین دو فاز یا تک فاز شدن الکتروموتورهای سه فاز
  • عدم نفوذ آب به الکتروموتور یا پمپ آب در محصولات کولری
  • عدم استفاده از الکتروموتور در فضای قابل اشتعال یا دارای بخارات و گازهای مضر یا محیطی که با درج حفاظت الکتروموتور (IP) مطابقت نداشته باشد.
  • عدم استفاده از الکتروموتور روی پایه هاى لرزان مانند استفاده مستقیم در ویبراتور
  • وارد نشدن صدمه به الکتروموتور در اثر حمل و نقل غیر اصولی یا سهل انگاری در نگهداری
  • عدم دستکاری یا باز و بسته کردن قطعات الکتروموتور (غیر از گلند و درب ترمینال) توسط افراد غیر مجاز
  • مخدوش نبودن شماره سریال روی پلاک مشخصات الکتروموتور
نظرات (0)

نقد و بررسی‌ها

هنوز بررسی‌ای ثبت نشده است.

اولین کسی باشید که دیدگاهی می نویسد “الکتروموتور موتوژن”

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

محصولات مرتبط

مقایسه
بستن

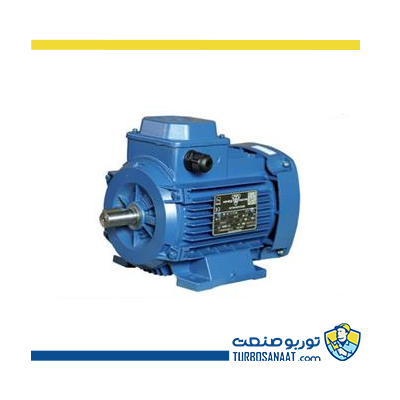

فروش الکتروموتور WAT

الکتروموتور وات سه فاز آسنکرون ولتاژ پایین در محدوده توان 0.12 تا 22 کیلووات در دورهای 750، 1000، 1500 و 3000 به مشتریان شرکت توربو صنعت ارائه می شود.

افزودن به علاقه مندی
مشاهده سریع
مقایسه
بستن

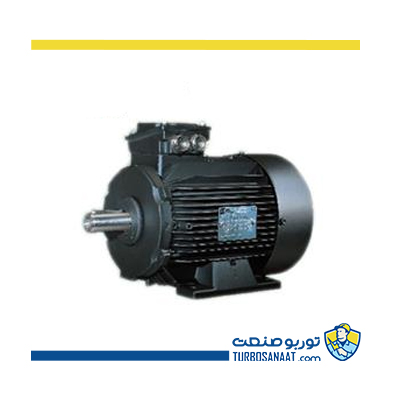

الکتروموتور Nostop

فروش الکتروموتور Nostop

بسیاری از الکتروموتور ها و الکترو گیربکس های زیر 500 وات توسط شرکت چینی نوستاپ (ناستاپ) و تحت لیسانس اتریش ساخته و تولید می شوند. نمونه های تولید داخلی این شرکت نیز در بازار یافت می شود ولی تولید آن بسیار اندک است. کاربری صنعتی الکتروموتور های نوستاپ به طور عمده در نساجی، ماشین سازی و روباتیک می باشد. محصولات شرکت نواستاپ کیفیت بسیار خوبی دارند. الکتروموتور های نوستاپ قابل ارائه در شرکت توربو صنعت عبارت است از:

  • الکتروموتور نوستاپ القا در سایه AC تک فاز
  • الکتروموتور نوستاپ خازنی
  • الکتروموتور نوستاپ DC (جریان مستقیم)
  • الکتروموتور نوستاپ BLDC (جریان مستقیم بدون جاروبک)
  • الکتروموتور نوستاپ سنکرون
  • الکتروموتور نوستاپ بلوئر سانتریفیوژی
  • الکتروموتور نوستاپ با چرخ دنده اسپور
افزودن به علاقه مندی
مشاهده سریع
مقایسه
بستن

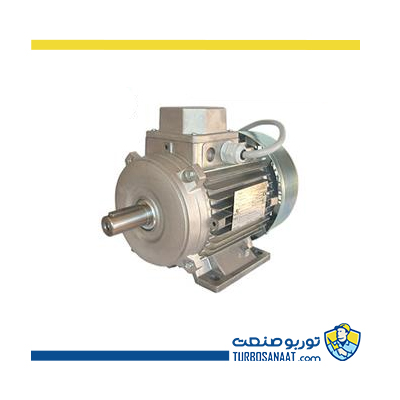

الکتروموتور Kaijieli

فروش الکتروموتور کاجیلی (کایجیلی)

شرکت توربو صنعت، الکتروموتور چینی کایجیلی تک فاز و سه فاز را در انواع زیر ارائه می دهد:

  • الکتروموتور بدنه آلومینیوم
  • الکتروموتور راندمان بالا
  • الکتروموتور یونیورسال
  • الکتروموتور ولتاژ بالا
  • الکتروموتور GOST
  • الکتروموتور خاص

همانطور که در بالاتر هم آمده است این برند در بازار با نام های مختلفی مانند کاجیلی و یا کایجلی یا کایجیلی خطاب می شود، همانطور که از دیکته انگلیسی این برند مشخص است، نام صحیح این برند کایجیلی می باشد.

افزودن به علاقه مندی
مشاهده سریع
مقایسه
بستن

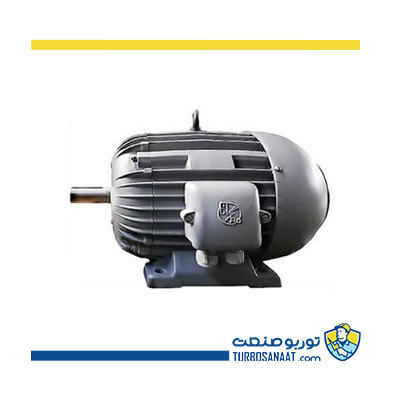

الکتروموتور AEG

فروش موتور یا دینام AEG

از معروف ترین موتورهای الکتریکی دنیا، الکتروموتور AEG می باشد که محصولاتی با کیفیت بسیار بالا تولید می کند که از جمله این محصولات می توان به انواع الکتروموتور زیر اشاره نمود:

  • الکتروموتور معمولی AEG
  • الکتروموتور ضد انفجار AEG
  • الکتروموتور آسنکرون AEG
  • الکتروموتور دو سرعته AEG
  • الکتروموتور اسلیپ رینگ AEG
  • الکتروموتور دالاندر AEG
افزودن به علاقه مندی
مشاهده سریع
مقایسه
بستن

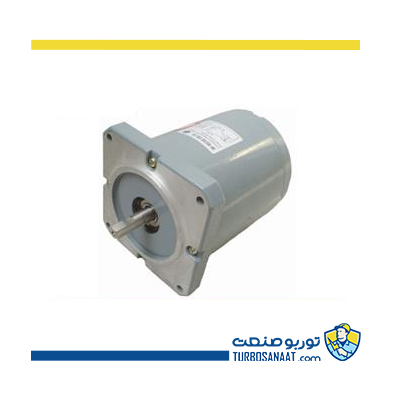

الکتروموتور Stream

فروش الکتروموتور Stream

الکتروموتور استریم یکی از معتبرترین و شناخته شده ترین الکتروموتور ها در بازار کشور است که در دو نوع کلی تولید و توسط شرکت توربو صنعت ارائه می شود:

  • دینام استریم سه فاز
  • دینام استریم تک فاز

الکتروموتورهای سه فاز استریم در سه سری Y3 ،Y2 ،Y تولید می شوند که به ترتیب الکتروموتورهای سه فاز با محل قرارگیری در کنار، سه فاز با محل قرارگیری ترمینال در بالای الکتروموتور و الکتروموتور سه فاز با محل قرارگیری ترمینال در بالا به همراه ترمیستور حرارتی می باشد.

الکتروموتورهای چینی استریم دارای راندمان الکتریکی IE1 بوده که این الکتروموتور را نسبت به محصولات مشابه متمایز می کند. همچنین تمامی الکتروموتورهای استریم دارای استاندارد عایق IP54 بوده که همین امر استفاده از این الکتروموتور را برای مکان های دارای گرد و غبار و رطوبت ممکن می سازد. تمامی الکتروموتورهای وارداتی استریم چین دارای پوسته چدنی می باشد.

افزودن به علاقه مندی
مشاهده سریع
مقایسه
بستن

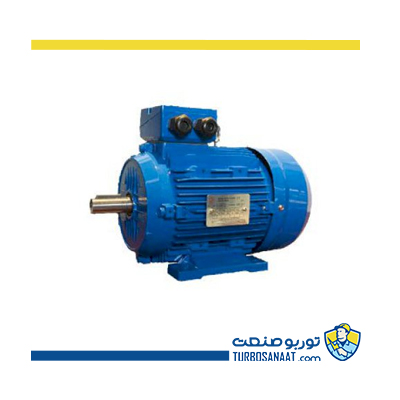

الکتروموتور Vemat

فروش الکتروموتور Vemat

الکتروموتور ومات ایتالیا (Vemat Motori) یکی از کمپانی های سازنده الکتروموتور در سطح جهان می باشد. از محصولات این کمپانی می توان به موارد زیر اشاره نمود که شرکت توربو صنعت به عنوان تامین کننده الکتروموتور ومات این محصولات را به مشتریان ارائه می نمایید:

  • الکتروموتور تک فاز ومات سری VMB
  • الکتروموتور تک فاز ومات سری VMC
  • الکتروموتور سه فاز ومات
  • الکتروموتور ضد انفجار ومات
افزودن به علاقه مندی
مشاهده سریع
مقایسه
بستن

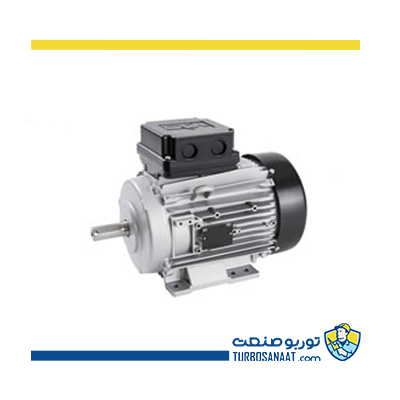

الکتروموتور الکتروژن

فروش الکتروموتور الکتروژن

فروش الکتروموتور الکتروژن تک فاز و سه فاز در شرکت توربو صنعت در دورهای 1000 و 1500 و 3000 دور و در انواع تک خازن و دو خازن

افزودن به علاقه مندی
مشاهده سریع
مقایسه
بستن

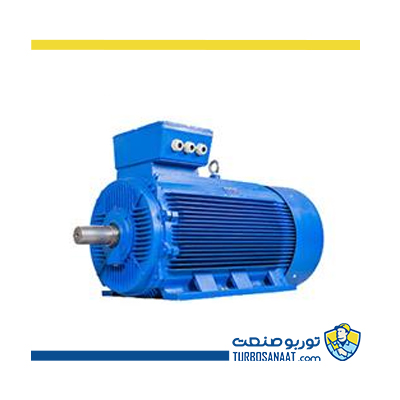

الکتروموتور Loher

فروش الکتروموتور Loher آلمان

موتور لوهر آلمان در انواع زیر ارائه می گردد:

  • الکتروموتور معمولی (TEFC) لوهر
  • الکتروموتور ضد انفجار لوهر
  • الکتروموتور آسنکرون لوهر
  • الکتروموتور دو سرعته لوهر
  • الکتروموتور اسلیپ رینگ لوهر
  • الکتروموتور دالاندر لوهر
افزودن به علاقه مندی
مشاهده سریع
