مشخصات فنی

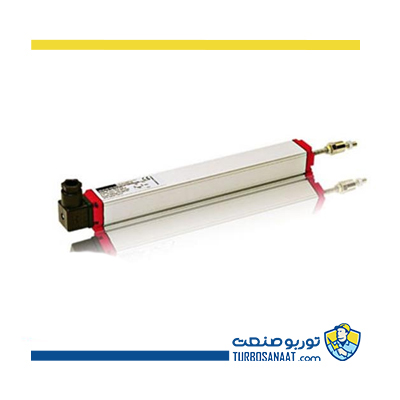

مشخصات فنی انکودر خطی اپکن مدل SLPC
پتانسیومتر خطی (Linear Potentiometer)، مقاومتی اپکن سری SLPC سری بدنه اسلایم (SLIM) به گونه ای طراحی شده است که عمر مکانیکی طولانی دارد، همچنبن این خط کش دارای تکرار پذیری بسیار عالی و کمتر از 0.01 میلی متر است.
| کورس اندازه گیری | 10 الی 300 میلیمتر |
| میزان خطی بودن | ±0.05 درصد |
| تکرار پذیری | کمتر از 0.01 میلیمتر |
| رزولوشن | وابسته به مدل |
| مقاومت | 5 کیلو اهم یا 10 کیلو اهم (2 کیلو اهم برای 10 تا 25 میلیمتر) |
| تلورانس مقاومت | ±20 درصد |
| مقاومت بار | مینیمم 100 کیلو اهم |
| مکان نمای توصیه شده | <1 میکرو آمپر |
| اتصال الکتریکی | کابل یک متر |
| سرعت جابجایی | <5 متر بر ثانیه |
| عمر مکانیکی | 100 میلیون سیکل |
| قطر بدنه | 18 میلیمتر |
| جنس بدنه | آلومینیوم آندایز |
| جنس میله | فولاد ضد زنگ |
| قطر میله | 5 میلیمتر |
| نحوه نصب | بال جوینت در دو سمت |
| درجه حفاظت | IP65 |
| دمای عملکرد | 20- الی 80 درجه سانتیگراد |
| دمای نگهداری | 30- الی 90 درجه سانتیگراد |
انتخاب کد فنی پتانسیومتر SLPC OPKON
| مدل | کورس اندازه گیری | میزان خطی بودن (درصد) | مقاومت (کیلواهم) | کانکتور /کابل |
| SLPC | 10 الی 300 میلیمتر | D: ±0.05 (استاندارد) | 2K : کیلو اهم 2 (10 الی 25 میلیمتر) 5K : 2 کیلو اهم 10K : 2 کیلو اهم |
1M: کابل 1 متری(استاندارد) 1M5: کابل 1.5 متری 2M: کابل 2 متری C5: کانکتور |
ابعاد خط کش مقاومتی اپکن سری SLPC
| LPC (میلیمتر) | کورس مفید | کورس مکانیکی | طول کلی |
| 10 | 10 | 13 | 111 |
| 25 | 25 | 28 | 126 |
| 50 | 50 | 53 | 151 |
| 75 | 75 | 78 | 178 |
| 100 | 100 | 103 | 201 |
| 125 | 125 | 128 | 226 |
| 150 | 150 | 153 | 251 |
| 175 | 175 | 178 | 276 |
| 200 | 200 | 203 | 301 |
| 250 | 250 | 253 | 351 |
| 300 | 300 | 303 | – |
