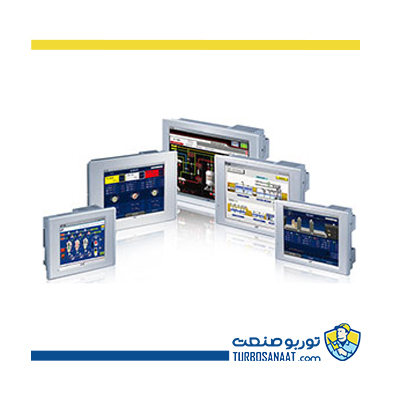

اچ ام آی LS

فروش اچ ام آی LS

HMI دستگاه و نرم افزاری برای مانیتور و اجرای امکانات اتوماسیون با استفاده از گرافیک طراحی شده توسط کاربر می باشد. سیستم های صنعتی LS به عنوان یک رابط کاربری آسان، تکنولوژی گرافیکی cutting-edge و سایر تکلنولوژی های نوآورانه شامل عملکرد سریع و پایدار شبکه XGT InfoU بکار برده می شود. کارکرد این پنل ها مبتنی بر نرم افزار می باشند.



مقایسه
افزودن به علاقه مندی
دسته:
توضیحات

مشخصات فنی

مشخصات فنی HMI ال اس

مشخصات فنی HMI سری XP ال اس:

  • وضوح بالا با 65536 رنگ
  • نمادهای برداری و شطرنجی با کیفیت بالا
  • پشتیبانی فایل های گرافیکی مختلف BMP, JPG, GIF, WMF
  • Simple animation effects: GIF متحرک
  • رابط اترنت – پایه 10/100
  • ویرایش آسان و ساده صفحه نمایش
  • بهبود مدیریت داده (ورود به سیستم، دستورالعمل و آلارم)
  • تابعی خواندنی اطلاعات حالت کنترل کننده: نظارت و نگهداری
  • نمایشگر چند زبانه: حداکثر تا 8 زبان
  • شبیه سازی همزمان و آفلاین با XG5000
  • تغییر ساده آدرس عنصرهای گرافیکی: تابع Tag با XP-Builder
  • USB میزبان برای دستگاه های جانبی: درایو USB، موس، کیبورد، پرینتر و غیره
  • حافظه کافی برای داده های صفحه نمایش: 10M

مشخصات HMI ال اس سری XP

مشخصات فنی HMI ال اس سری XP
مدل XP30-BTE/DC XP30-BTA/DC XP30-TTE/DC XP30-TTA/DC XP50-TTE/DC XP50-TTA/DC XP70-TTA/AC XP70-TTA/DC XP80-TTA/AC XP80-TTA/DC XP90-TTA/AC
مونو رنگی
مشخصات صفحه نمایش LCD مونو آبی LCD رنگی TFT
اندازه صفحه نمایش (اینچ) 14 سانتیمتر (5.7 اینچ) 21 سانتیمتر (8.4 اینچ) 21 سانتیمتر (8.4 اینچ) 26 سانتیمتر (10.4 اینچ) 31 سانتیمتر (12.1 اینچ) 38 سانتیمتر (12.1 اینچ)
رزولوشن 320×240 640×480 640×480 1024×768
رنگ 8 بیت با مقیاس خاکستری 256 رنگ 65,536 رنگ 256 رنگ 65,536 رنگ
نور پس زمینه LED CCFL (تمامLCD)، On/Off اتوماتیک CCFL (LCD جایگزین) ،on/off اتوماتیک
50,000 ساعت 60,000 ساعت 50,000 ساعت
کنتراست قابل تنظیم ثابت
روشنایی 230cd/m2 210cd/m2 400cd/m2 200cd/m2 480cd/m2 430cd/m2 400cd/m2 450cd/m2
زاویه دید بالا/پایین (درجه) 20/40 80/80 70/50 20/20 50/60 45/65 45/75 50/60
راست/چپ (درجه) 45/45 80/80 70/70 45/45 65/65 65/65 65/65 75/75
صفحه نمایش لمسی سیستم 4- سیمه آنالوگ سیستم 8- سیمه آنالوگ
تغییرات LED سبز: اجرا (نظارت، دانلود اطلاعات drawimg)، قرمز: خطا (خطای ارتباطی، خطای اطلاعات drawing)
حافظه اطلاعات نمایش 4 مگابایت 10 مگابایت 4 مگابایت 10 مگابایت 4 مگابایت 10 مگابایت 20 مگابایت
اطلاعات پشتیبان 128 کیلوبایت 512 کیلوبایت 128 کیلوبایت 512 کیلوبایت (logging، ذخیره اطلاعات آلارم) 128 کیلوبایت 512 کیلوبایت (logging، ذخیره اطلاعات آلارم)
اترنت – 1 کانال، IEEE802.3، 10/100Base-T – 1 کانال، IEEE802.3، 10/100Base-T – 1 کانال، IEEE802.3, 10/100Base-T
USB USB میزبان × 1 USB میزبان × 2 USB میزبان × 1 USB میزبان × 2 USB میزبان × 1 USB میزبان × 2
سریال RS-232C 2 کانال (1 پورت برای ارتباطات PC)
RS-422/485 1 کانال، 422/485 مد اختیاری
رابط کارت حافظه CF – F card (TYPE-I) ×1 – CF card (TYPE-I) ×1 – CF card (TYPE-I) ×1
رابط AUX – اختیاری – اختیاری – اختیاری
گواهینامه CE, UL, KCC
میزان نفوذ پذیری IP65F (ساختار ضد آب)
سایز (میلیمتر) 181×140×56.5 181×140×66.5 181×140×56.5 181×140×66.5 240×174×63 240×174×73 317×243×73 317×243×73 395×249×73
Panel Cut (W×H)mm 155.5×123 228×158 228×158 294×227 294×227 383×282
وزن (کیلوگرم) 0.62 0.75 0.62 0.75 1.2 1.4 2.2 2.4 3.9
قدرت ولتاژ 24 ولت DC 100 تا 220 ولت AC
24 ولت DC		 100 تا 220 ولت AC
ولتاژ مجاز AC – حداقل 85 ولت AC، حداکثر 264 ولت AC
DC حداقل 19.2 ولت DC، حداکثر 28.8 ولت DC –
توان AC – 37 40 46
DC 5 8.5 5 8.5 13 20 27 30 –

اچ ام آی ال اس سری XP10

مشخصات فنی HMI سری XP10 ال اس

مشخصات فنی اچ ام آی LS سری XP10

  • صفحه نمایش: 192×64 با گرافیک STN LCD
  • RAM سیستم: 1000 کلمه
  • فلش مموری: پشتیبانی برنامه/ پارامتر
  • ارتباطات: دوطرفه
  • Baud rate:  1200~115200 bps
  • در دسترس بودن تنظیمات مستر/ Slave
  • 2 کانال جداگانه RS-232C/RS-485
  • برق مورد نیاز: ورودی 24V یا ورودی مستقیم 5V توسط LS PLC
  • کلیدهای تابعی مختلف: ESC، ALM، SET، ENT، کلیدهای فلشی F1~F4
  • پنل ویرایش: برنامه نویسی ساده و تنظیمات H/W



مشخصات HMI ال اس سری XP10

مشخصات فنی HMI ال اس XP10
مدل XP10BKA/DC XP10BKB/DC
ولتاژ ورودی 5 ولت DC 4.9 ~ 5.1 DC (پورت RS-232C)
24 ولت DC 21.6 ~ 26.4 DC (کانکتور ورودی DC)
جریان مصرفی کمتر از 200 میلی آمپر
صفحه نمایش LED نور پس زمینه (192 x 64 Dots)
رابط ارتباطی RS-232C, RS-422/485
حافظه فلش 256 کیلوبایت
زبان پیش فرض: انگلیسی، می تواند به زبان های کره ای، چینی و روسی تغییر کند.
RTC – دارد
ویژگی دانلود 115,200 bps
کلیدها 12 کلید (F1~F4, ESC, ALM, ▲, ▼, ◀, ▶,  SET, ENT)
