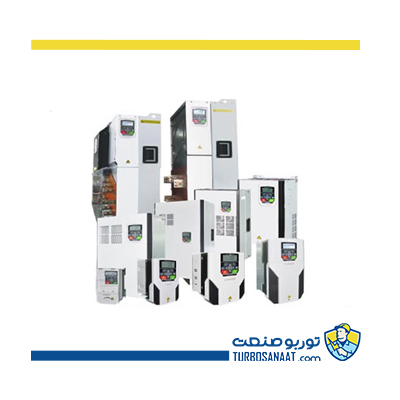

اینورتر Delta

مشخصات فنی اینورتر دلتا

در ادامه به توضیح انواع مدل های این محصول خواهیم پرداخت.

انواع اینورتر Delta

انواع اینورتر Delta از لحاظ خروجی به سه دسته تقسیم بندی می شود:

1. اینورتر دلتا خروجی تک فاز 220 ولت (ورودی تک فاز)
2. اینورتر دلتا خروجی سه فاز 220 ولت (ورودی تک فاز)
3. اینورتر دلتا خروجی سه فاز 380 ولت (ورودی سه فاز)

نوع خروجی تک فاز اینورتر Delta (برای کنترل دور موتور های تک فاز) در ایران موجود نمی شود. ولی دو نوع دیگر در بازار و انبار شرکت توربو صنعت موجود می باشد.

انواع اینورتر Delta

اینورتر دلتا VFD L	اینورتر دلتا VFD EL
مشخصات فنی	مشخصات فنی
اینورتر دلتا VFD MS	اینورتر دلتا VFD M
مشخصات فنی	مشخصات فنی
اینورتر دلتا VFD B	اینورتر دلتا VFD CP 2000
مشخصات فنی	مشخصات فنی
اینورتر دلتا VFD C200	اینورتر دلتا VFD C2000
مشخصات فنی	مشخصات فنی

نکته مهم: سربندی موتور باید با توجه به خروجی درایو به درستی انجام شود در غیر این صورت امکان آسیب دیدن موتور وجود دارد.

اینورتر Delta VFD L

اینورتر VFD L برند دلتا

دفترچه راهنمای اینورت دلتا VFD L

توان: ورودی تک فاز (0.4 – 1.5 کیلووات)

اینورتر سری L از جمله اینورتر های ارزان قیمت دلتا است که برای کاربری هایی با توان پایین قابل استفاده است و از آپشن فیلتر نویز خروجی (EMC) بهره می برد.

مشخصات فنی اینورتر دلتا VFD L

• تنظیم فرکانس خروجی تا 120 هرتز
• مد کنترلی V/F CONTROL
• تنظیم فرکانس کریر تا 10 کیلوهرتز
• گشتاور مطلوب در لحظه راه اندازی
• فیلتر نویز خروجی (EMC)
• شبکه مدباس
• دارای ولوم برای نغییر فرکانس

سیم بندی اینورتر دلتا VFD L

کاربرد

کاربری های سبک، دستگاه های نجاری سبک، نوار نقاله های سبک، دستگاه های سیم پیچی

اینورتر Delta VFD EL

دفترچه راهنمای اینورتر دلتا VFD EL

توان: ورودی تک فاز (0.4 – 2.2 کیلووات)

ورودی سه فاز (0.75 – 3.7 کیلووات)

اینورتر سری EL دلتا مخصوص کاربرد های توان پایین با گشتاور ثابت است.

بهترین انتخاب برای کنترل دور فن با توان پایین است.

طراحی این درایو به صورت ماژولار بوده و امکان اضافه کردن کارت های آپشنال شبکه وجود دارد.

مشخصات فنی اینورتر دلتا VFD L

• تنظیم فرکانس خروجی تا 600 هرتز
• مد کنترلی V/F CONTROL
• قابلیت اضافه کردن کارت های شبکه (CAN-PROFIBUS-DEVICE NET)
• تنظیم فرکانس کریر تا 10 کیلوهرتز
• دارای ولوم برای تنظیم فرکانس
• گشتاور مطلوب در لحظه راه اندازی
• تحمل در حالت OVER LOAD 150 درصد به مدت 60 ثانیه
• فیلتر نویز خروجی (EMC)
• محافظت IP20
• شبکه مدباس

سیم بندی اینورتر دلتا VFD L

کاربرد اینورتر دلتا VFD EL

• ماشین سازی سطح متوسط
• بالابر های فروشگاهی
• دستگاه های دریل و سوراخ کاری سبک
• فن های متوسط
• پمپ های خانگی سبک
• نوار نقاله های سبک

اینورتر Delta VFD MS

دفترچه راهنمای اینورتر دلتا VFD MS

توان: ورودی تک فاز (0.4 – 2.2 کیلووات)

ورودی سه فاز (0.75 – 22 کیلووات)

اینورتر سری MS دلتا نسل جدید اینورتر های کامپکت برند دلتا است.

اینورتر های سری MS انواع موتور های PM و IM را پشتیبانی می کنند و از فانشکن PLC داخلی بهره می برد.

در این اینورتر ها از پورت USB برای راحتر شدن پارامتر دهی استفاده می شود.

و در نهایت اینورتر های سری MS از لحاظ ابعاد حدودا 40 درصد کوچکتر شده اند.

مشخصات فنی اینورتر دلتا VFD MS

• پشتیبانی از موتور های PM & IM
• تنظیم فرکانس خروجی تا 600 هرتز
• مد کنترلی V/F CONTROL
• دارای دو کاربری NORMAL & HEAVY
• فانکشن PLC داخلی
• کیپد جداشونده تا حداکثر 5 متر
• قابلیت تعریف چهار موتور
• قابلیت اضافه کردن کارت های شبکه (CAN-PROFIBUS-DEVICE NET)
• تنظیم فرکانس کریر تا 15 کیلوهرتز
• دارای ولوم برای تنظیم فرکانس
• گشتاور راه اندازی اتوماتیک AUTO BOOST
• تحمل در حالت OVER LOAD 150 درصد به مدت 60 ثانیه و 200 درصد به مدت 3 ثانیه
• فیلتر نویز خروجی(EMC)
• محافظت IP20
• شبکه مدباس

سیم بندی اینورتر دلتا VFD MS

کاربرد اینورتر Delta VFD MS

ماشین سازی سطح متوسط، ماشین الات چاپ، ماشین های برش کاری چوب، فن های متوسط، پمپ های خانگی سبک، موتور کمپرسور

اینورتر Delta VFD M

دفترچه راهنمای اینورتر دلتا VFD M

توان: ورودی تک فاز (0.75 – 2.2 کیلووات)

ورودی سه فاز (0.75 – 7.5 کیلووات)

اینورتر سری M دلتا مناسب ترین انتخاب برای کنترل موتور با توان پایین و گشتاور ثابت است.

اینورتر سری M دلتا از جمله اینورتر های کامپکت دلتا محسوب می شوند و دارای مد کنترلی برداری (VECTOR) می باشد.

مشخصات فنی اینورتر دلتا VFD M

• تنظیم فرکانس خروجی تا 400 هرتز
• مد کنترلی V/F CONTROL
• مد کنترلی VECTOR CONTROL
• دارای کنترلر PID
• دارای حالت sleep/awake
• حالت گشتاور اتوماتیک و دستی برای راه اندازی با نیرو کافی
• دارای کیپد جداشونده
• تنظیم فرکانس کریر تا 15 کیلوهرتز
• دارای ولوم برای تنظیم فرکانس
• گشتاور راه اندازی اتوماتیک AUTO BOOST
• تحمل در حالت OVER LOAD 150 درصد به مدت 60 ثانیه و 200 درصد به مدت 3 ثانیه
• محافظت IP20
• شبکه مدباس

سیم بندی اینورتر دلتا VFD M

کاربرد  اینورتر Delta VFD M

تهویه هوا صنعتی خانگی، سیستم آب رسانی خانگی، ماشین های برش کاری چوب، فن های متوسط، دستگاه لیفت فروشگاهی، پمپ های خانگی سبک، آسانسور، دستگاه های رباتیک

اینورتر Delta VFD B

دفترچه راهنمای اینورتر دلتا VFD B

توان: ورودی تک فاز (0.75 – 7.5 کیلووات)

ورودی سه فاز (0.75 – 75 کیلووات)

اینورتر سری B دلتا برای کاربرد های عمومی بهترین انتخاب است.

این اینورتر دارای مد کنترلی برداری (وکتور کنترل) حلقه بسته و حلقه باز است.

مشخصات فنی اینورتر دلتا VFD B

• تنظیم فرکانس خروجی تا 2 کیلو هرتز
• مد کنترلی V/F CONTROL
• مد کنترلی V/F + PG
• مد کنترلی VECTOR CONTROL
• دارای کنترلر PID
• قابلیت تعریف دو سورس فرکانسی Master & Auxiliary
• حالت گشتاور اتوماتیک و دستی برای راه اندازی با نیرو کافی
• کیپد جداشونده تا حداکثر 5 متر
• قابلیت تعریف دو موتور
• تنظیم فرکانس کریر تا 15 کیلوهرتز
• دارای ولوم برای تنظیم فرکانس
• قابلیت اضافه کردن کارت انکودر برای کنترل حلقه بسته (close loop)
• گشتاور راه اندازی اتوماتیک AUTO BOOST
• تحمل در حالت OVER LOAD 150 درصد به مدت 60 ثانیه و 200 درصد به مدت 3 ثانیه
• محافظت IP20
• مناسب برای واکنش سریع
• مناسب برای محیط های با گرد و خاک
• شبکه مدباس

سیم بندی اینورتر دلتا VFD B

کاربرد اینورتر دلتا VFD B

ماشین سازی سطح متوسط، تهویه هوا صنعتی، سیستم های آب رسانی و فاضلابی، ماشین الات چاپ، ماشین های برش کاری چوب، فن های متوسط، پمپ های خانگی سبک، جرثقیل های سقفی و نیمه سنگین، آسانسور

اینورتر Delta VFD CP2000

دفترچه راهنمای اینورتر دلتا VFD CP2000

توان: ورودی سه فاز (0.75 – 22 کیلووات)

اینورتر CP2000 دلتا از جمله اینورتر های دلتا است که دارای مد کنترلی Sensorless vector control است و مصرف انرژی کاملا بهینه ای دارد.

از این اینورتر برای مصارف فن و پمپ و سیستم های HVAC استفاده می شود و دارای فانکشن PLC داخلی و اتو تیون دقیق

مشخصات فنی اینورتر دلتا CP2000

• تنظیم فرکانس خروجی تا 600 هرتز
• مد کنترلی V/F CONTROL
• مد کنترلی SVC
• کنترلر PID بهینه
• فانکشن PLC داخلی
• دو حالت کاربری: سنگین و نرمال
• گشتاور مناسب در هنگام راه اندازی
• قابلیت تعریف دو سورس فرکانسی HAND&AUTO
• حالت گشتاور اتوماتیک و دستی برای راه اندازی با نیرو کافی
• کیپد جداشونده تا حداکثر 5 متر
• قابلیت تعریف چهار موتور
• تنظیم فرکانس کریر تا 15 کیلوهرتز
• دارای ساختار ماژولار و قابلیت اضافه شدن کارت های اکستنشن ورودی و خروجی و شبکه و انکودر
• قابلیت اضافه کردن انواع کارت های شبکه (Device net & Modbus & can & Ethernet & profibus)
• قابلیت اضافه کردن کارت انکودر برای کنترل حلقه بسته (close loop)
• گشتاور راه اندازی اتوماتیک AUTO BOOST
• تحمل در حالت OVER LOAD 120 درصد به مدت 60 ثانیه و 160 درصد به مدت 3 ثانیه
• محافظت IP20
• مناسب برای واکنش سریع
• مناسب برای محیط های با گرد و خاک
• شبکه مدباس

سیم بندی اینورتر دلتا CP2000

کاربرد اینورتر دلتا CP2000

بوستر پمپ خانگی، سیستم آب رسانی خانگی، کاربرد های HVAC، برج خنک کننده، فن صنعتی، تهویه هوا صنعتی، سیستم های آب رسانی و فاضلابی

اینورتر Delta VFD C200

دفترچه راهنمای اینورتر دلتا VFD C200

توان: ورودی تک فاز (0.4 – 2.2 کیلووات)

ورودی سه فاز (0.75 – 7.5 کیلووات)

اینورتر C200 دلتا از جمله اینورتر های کامپکت دلتا محسوب می شوند که دارای مد کنترلی VECTOR CONTROL و فانکشن PLC داخلی است و مناسب ترین انتخاب برای کاربردی های توان پایین با گشتاور بالاست.

اینورتر سری c200 علاوه بر شبکه مدباس RS 485، شبکه CAN OPEN هم به صورت پیش فرض پشتیبانی می کند.

مشخصات فنی اینورتر دلتا VFD C200

• تنظیم فرکانس خروجی تا 600 هرتز
• مد کنترلی V/F CONTROL
• مد کنترلی V/F CONTROL+PG
• مد کنترلی SVC
• مد کنترلی FOC SENSORLESS
• مد کنترلی FOC+PG
• مد کنترلی PM SENSORLESS
• مد کنترلی TQC SENSORLESS
• مد کنترلی TQC+PG
• کنترلر PID
• دارای ترمز داخلی
• فانکشن PLC داخلی
• سایز کامپکت
• دو ورودی سرعت بالا تا 33 کیلو هرتز
• دو خروجی سرعت بالا تا 33 کیلو هرتز
• دو حالت کاربری: سنگین و نرمال
• گشتاور مناسب در هنگام راه اندازی
• قابلیت تعریف دو سورس فرکانسی HAND&AUTO
• حالت گشتاور اتوماتیک و دستی برای راه اندازی با نیرو کافی
• کیپد جداشونده تا حداکثر 5 متر
• قابلیت تعریف دو موتور
• تنظیم فرکانس کریر تا 15 کیلوهرتز
• دارای ولوم برای تنظیم فرکانس
• قابلیت استفاده از انکودر برای حالت حلقه بسته(ورودی دیجیتال MI7 & MI8)
• گشتاور راه اندازی اتوماتیک AUTO BOOST
• تحمل در حالت OVER LOAD 120 درصد به مدت 60 ثانیه و 160 درصد به مدت 3 ثانیه
• محافظت IP20
• مناسب برای واکنش سریع
• شبکه مدباس و CAN OPEN به صورت پیش فرض

سیم بندی درایو دلتا VFD C200

کاربرد درایو Deita VFD C200

ماشین سازی متوسط، دستگاه های بسته بندی، دستگاه های برش کاری، نوار نقاله، دستگاه های چاپ، فن و پمپ، تهویه هوا

اینورتر Delta VFD C2000

دفترچه راهنمای اینورتر دلتا VFD C2000

توان: ورودی تک فاز (5.5 – 7.5 کیلووات)

ورودی سه فاز (0.75 – 355 کیلووات)

اینورتر سری C2000 دلتا قوی ترین اینورتر دلتا محسوب میشود و پرچم دار اینورتر های دلتا حساب می شود.

ساختار این اینورتر به صورت ماژولار بوده و برای مصارف سنگین با قیمت مناسب بهترین انتخاب می باشد.

از جمله ویژگی های این اینورتر قابلیت کنترل پوزشین موتور است که در حقیقت با استفاده از انکودر می توانید از یک موتور آسنکرون به عنوان یک سروو موتور استفاده کنید. و شفت در موقعیت دلخواه قرار دهید.

مشخصات فنی اینورتر دلتا VFD C2000

• تنظیم فرکانس خروجی تا 600 هرتز
• دارای مد های کنترلی SPEED & TORQUE & POSITION & HOMING
• مد کنترلی V/F CONTROL
• مد کنترلی V/F CONTROL+PG
• مد کنترلی SVC
• مد کنترلی FOC SENSORLESS
• مد کنترلی FOC+PG
• مد کنترلی PM SENSORLESS
• مد کنترلی TQC SENSORLESS
• مد کنترلی TQC+PG
• مد کنترل موقعیت دقیق
• کنترلر PID
• دارای ترمز داخلی
• فانکشن PLC داخلی
• یک ورودی سرعت بالا تا 33 کیلو هرتز
• یک خروجی سرعت بالا تا 33 کیلو هرتز
• دو حالت کاربری: سنگین و نرمال
• گشتاور انفجاری در هنگام راه اندازی
• قابلیت تعریف دو سورس فرکانسی HAND&AUTO
• حالت گشتاور اتوماتیک و دستی برای راه اندازی با نیرو کافی
• کیپد جداشونده تا حداکثر 5 متر
• قابلیت تعریف دو موتور
• تنظیم فرکانس کریر تا 15 کیلوهرتز
• دارای ساختار ماژولار و قابلیت اکشپن شدن انواع کارت های شبکه و ورودی و خروجی
• قابلیت اضافه کردن انواع کارت های شبکه به صورت اکسپنشن (CAN OPEN & DEVICE NET & ETHERNET &)
• قابلیت اضافه کردن کارت اکسپنشن برای اتصال انکودر (LINE DRIVE & OPEN COLLECTOR)
• گشتاور راه اندازی اتوماتیک AUTO BOOST
• تحمل در حالت OVER LOAD 150 درصد به مدت 60 ثانیه و 180 درصد به مدت 3 ثانیه
• قابلیت دایم کار
• محافظت IP20
• مناسب برای واکنش سریع
• شبکه مدباس

سیم بندی اینورتر دلتا VFD C2000

کاربرد اینورتر دلتا مدل VFD C2000

جرثقیل های سنگین، دستگاه های پرینت با دقت بالا، دستگاه های بسته بندی، دستگاه های برش کاری، نوار نقاله، دستگاه های چاپ، فن و پمپ، تهویه هوا
