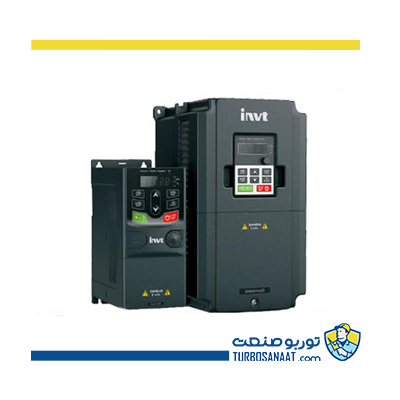

مشخصات فنی اینورتر اینوت GD20
اینورتر INVT GD20 یا Goodrive20 از سری درایوهای کوچک با کاربری عمومی با قابلیت نصب روی دیوار و روی ریل و دارای وکتور کنترل پیشرفته طراحی و عرضه گردیده است.
درایو های اینوت GD20 از توان 18.5 تا 110 کیلووات به صورت استاندارد دارای راکتور یا چوک DC داخلی هستند و از توان 18.5 تا 37 کیلووات دارای یونیت بریک یا یونیت ترمز داخلی هستند، از توان 45 تا 110 کیلووات یونیت بریک آپشنال است.
اینورتر اینوت سری GD20 به عنوان یک اینورتر کوچک با کاربری عمومی با قابلیت نصب روی دیوار و روی ریل و دارای وکتور کنترل پیشرفته طراحی و عرضه گردیده است.
| مشخصات ورودی | ولتاژ (ولت) | تک فاز 220 (15%-) تا 240 ولت (10%+) سه فاز 380 (15%-) تا 440 ولت (10%+) |
| جریان (آمپر) | به جدول جریان و توان مراجعه شود. | |
| فرکانس (هرتز) | 50 یا 60 هرتز، محدوده مجاز: 47 الی 63 | |
| مشخصات خروجی |
ولتاژ (ولت) | از ولتاژ 0 تا ولتاژ ورودی |
| جریان (آمپر) | به جدول جریان و توان مراجعه شود. | |
| توان (کیلووات) | به جدول جریان و توان مراجعه شود. | |
| فرکانس (هرتز) | محدوده مجاز: 0 الی 400 | |
| مشخصات کنترلی | مد کنترلی | مد کنترلی SVC و SVPWM |
| گشتاور راه اندازی | برای مد کنترلی (SVC): 150% فرکانس 0.5 هرتز | |
| ماکزیمم فرکانس خروجی | 400 هرتز | |
| نسبت تنظیم سرعت | برای مد کنترلی (SVC): 1:100 | |
| ظرفیت اضافه بار | قابلیت تحمل اضافه بار تا: 150 درصد جریان نامی به مدت 1 دقیقه 180 درصد جریان نامی به مدت 10 ثانیه 200 درصد جریان نامی به مدت 1 ثانیه |
|
| تعداد ورودی و خروجی های آنالوگ | 1 ورودی 0~10 ولت/0~20 میلی آمپر (AI2) و 1 ورودی 10-~10+ ولت (AI3) 2 خروجی 0~10 ولت/0~20 میلی آمپر (AO1, AO2) |
|
| تعداد ورودی و خروجی های دیجیتال | 4 ورودی با فرکانس حداکثر 1 کیلو هرتز و 1 ورودی سرعت بالا با فرکانس 50 کیلوهرتز 1 خروجی ترانزیستوری Y1 و 2 خروجی رله ای RO1, RO2 |
|
| شرایط محیط نصب | دما: 10- تا 50 درجه سانتی گراد (برای دماهای بالای 40 درجه، به ازای هر درجه افزایش حرارت 3 درصد از توان اینورتر کم می شود.) ارتفاع: 0 الی 1000 متر (برای ارتفاع بالای 1000 متر، به ازای هر 100 متر 1 درصد از توان اینورتر کم می شود.) رطوبت: رطوبت محیط باید کم تر از 90 درصد باشد. |
|
| روش نصب | دیواری، روی ریل، فلنجی برای توان 4 کیلووات و بالاتر | |
| درجه حفاظت بدنه | IP 20 | |
| مدل | توان خروجی (کیلووات) | جریان ورودی (آمپر) | جریان خروجی (آمپر) |
| تکفاز 220 ولت | |||
| GD20-0R4G-S2 | 0.4 | 6.5 | 2.5 |
| GD20-0R7G-S2 | 0.75 | 9.3 | 4.2 |
| GD20-1R5G-S2 | 1.5 | 15.7 | 7.5 |
| GD20-2R2G-S2 | 2.2 | 24 | 10 |
| سه فاز 380 ولت | |||
| GD20-0R7G-4 | 0.75 | 3.4 | 2.5 |
| GD20-1R5G-4 | 1.5 | 5 | 4.2 |
| GD20-2R2G-4 | 2.2 | 5.8 | 5.5 |
| GD20-004G-4 | 4 | 13.5 | 9.5 |
| GD20-5R5G-4 | 5.5 | 19.5 | 14 |
| GD20-7R5G-4 | 7.5 | 25 | 18.5 |
| GD20-011G-4 | 11 | 32 | 25 |
| GD20-015G-4 | 15 | 40 | 32 |
| GD20-018G-4 | 18.5 | 47 | 38 |
| GD20-022G-4 | 22 | 51 | 45 |
| GD20-030G-4 | 30 | 70 | 60 |
| GD20-037G-4 | 37 | 80 | 75 |
| GD20-045G-4 | 45 | 98 | 92 |
| GD20-055G-4 | 55 | 128 | 115 |
| GD20-075G-4 | 75 | 139 | 150 |
| GD20-090G-4 | 90 | 168 | 180 |
| GD20-110G-4 | 110 | 201 | 215 |
نحوه پلاک خوانی درایو اینوت GD20
(پلاک اینورتر اینوت GD20 تک فاز 220 ولت با توان 2.2 کیلووات)
| شماره | عنوان | توضیح مختصر | اطلاعات مربوطه |
| 1 | مدل محصول | مدل GD20 | Goodrive20 |
| 2 | توان | توان + نوع بار | 055: 55 کیلووات G: بار گشتاور ثابت P: بار گشتاور متغیر |
| 3 | ولتاژ | رنج ولتاژ | 4: سه فاز 380 ولت S2: تک فاز 220 ولت 2: سه فاز 220 ولت |
| 4 | اطلاعات اضافه 1 | یونیت بریک (Breaking Unit) |
B: یونیت ترمز آپشنال توان 37 کیلووات و بالاتر |
| 5 | اطلاعات اضافه 2 | فانکشن خاص | EU: دارای STO داخلی |
ابعاد اینورتر GD20 INVT
| مدل | W1 عرض (میلی متر) | H1 ارتفاع (میلی متر) | D1 عمق (میلیمتر) |
| تک فاز 220 ولت | |||
| GD20-0R4G-S2 | 80 | 160 | 123.5 |
| GD20-0R7G-S2 | 80 | 160 | 123.5 |
| GD20-1R5G-S2 | 80 | 185 | 140.5 |
| GD20-2R2G-S2 | 80 | 185 | 140.5 |
| سه فاز 380 ولت | |||
| GD20-0R7G-4 | 80 | 185 | 140.5 |
| GD20-1R5G-4 | 80 | 185 | 140.5 |
| GD20-2R2G-4 | 80 | 185 | 140.5 |
| مدل | W1 عرض (میلی متر) | H1 ارتفاع (میلی متر) | D1 عمق (میلیمتر) |
| GD20-004G-4 | 146 | 256 | 167 |
| GD20-5R5G-4 | 146 | 256 | 167 |
| GD20-7R5G-4 | 170 | 320 | 196 |
| GD20-011G-4 | 170 | 320 | 196 |
| GD20-015G-4 | 170 | 320 | 196 |
| GD20-018G-4 | 200 | 341 | 184 |
| GD20-022G-4 | 200 | 341 | 184 |
| GD20-030G-4 | 250 | 400 | 202 |
| GD20-037G-4 | 250 | 400 | 202 |
| GD20-045G-4 | 282 | 560 | 238 |
| GD20-055G-4 | 282 | 560 | 238 |
| GD20-075G-4 | 282 | 560 | 238 |
| GD20-090G-4 | 338 | 554 | 329 |
| GD20-110G-4 | 338 | 554 | 329 |
دیاگرام ورودی خروجی های اصلی اینورتر اینوت GD20
در این درایو قسمت فیوز، راکتورDC، مقاومت ترمز، راکتور ورودی فیلتر ورودی، راکتور خروجی و فیلتر خروجی به صورت آپشنال می باشند.
ترمینال پاور کنترل دور موتور اینوت GD20
| ترمینال | عملکرد ترمینال |
| R, S, T | برق ورودی در درایو سه فاز AC |
| L, N | برق ورودی در درایو تک فاز AC |
| PB, (+) | اتصال به مقاومت ترمز خارجی |
| (+), (-) | DC bus یا DBU اتصال یونیت ترمز خارجی |
| U, V, W | خروجی سه فاز AC جهت اتصال به الکتروموتور |
 |
اتصال به ارت یا PE |
دیاگرام ورودی خروجی های کنترلی اینورتر اینوت GD20
اجزای مختلف اینورتر اینوت GD20
(به عنوان مثال بررسی اجزا و ساختار اینورتر سه فاز 0.75 کیلووات)
- پورت کی پد خارجی
- درپوش پورت
- قاب ترمینال های ورودی
- پیچ نصب قاب
- قاب ترمینال ورودی
- پلاک اینورتر
- پتانسیومتر یا ولوم
- ترمینال های فرمان
- ترمینال های برق اصلی
- پیچ نصب فن
- فن خنک کننده
- کاور فن
کاربرد اینورتر INVT GD20
- دستگاه بسته بندی و چاپ
- ماشین آلات نساجی
- ماشین آلات صنایع چوب
- خطوط انتقال
- دستگاه تزریق پلاستیک
- نوار نقاله
- بالابر و چرثقیل
- میکسر
- ماشین آلات مواد غذایی
- کمپرسورهای صنعتی
- ماشین آلات سیم و کابل
- دستگاه سنگ شکن و سنگ بری
مزایای اینورتر INVT GD20
-
کنترل برداری قدرتمند در جهت کنترل بارهای گشتاور بالا (Vector Control , V/F Control)
- PLC، تایمر و کانتر داخلی
- رنج توانی وسیع
- ابعاد کامپکت
- دارای یونیت یا چاپر ترمز داخلی در رنج توانی 0.4 الی 37 کیلووات و آپشنال در توان های 45 تا 110 کیلو وات
- دارای راکتور یا چوک DC داخلی در رنج توانی 18.5 کیلووات و بالاتر
- فیلتر EMC داخلی در توان های 4 کیلو وات و بالاتر مطابق استاندارد IEC61800-3 C3 و در سایر مدل ها به صورت آپشنال است.
- کی پد جداشونده با امکان نصب بر روی درب تابلو
- دارای پروتکل ارتباطی Modbus RTU
عملکرد عالی در مد کنترل برداری یا Vector Control
شکل موج جریان درایو در مد وکتور کنترل در حالت بار کامل با فرکانس 50 هرتز
عملکرد عالی درایو موتور
عملکرد عالی در فرکانس های بالا
شکل موج های جریان در هنگام تغییرات ناگهانی بار روی موتور در مد Vector کنترل در حالت بار کامل با فرکانس 0.5 هرتز
انعطاف پذیری در روش های نصب
امکان نصب بر روی ریل و به صورت به هم چسبیده در جهت کاهش فضای اشغال شده
قابلیت نصب دیواری و روی ریل در اینورترهای با توان 2.2 کیلووات و کمتر
قابلیت نصب دیواری و فلنجی در اینورترهای با توان بیشتر از 4 کیلووات
قابلیت DC BUS Sharing، در اینورترهای سه فاز 380 ولت با توان 4 کیلووات و بالاتر
پشتیبانی از کی پد خارجی
توسط یک کی پد خارجی LED دار که دارای عمل کپی کردن داده ها است، می توان پارامترها را روی درایوهای دیگر آپلود یا دانلود کرد.
