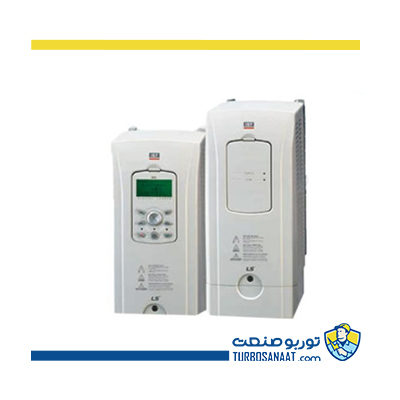

قیمت مشخصات فنی اینورتر LS iS7
اینورترهای نسل iS7 به دلیل ویژگی های خاصی که دارند از جمله کنترل V/F ،V/F PG، بلوک جبران گر لغزش و کنترل گشتاوری حلقه باز SVC کارایی بسیار قدرتمندی را ارائه می دهد. طراحی درایو ال اس iS7 بسیار کاربر پسند بوده و دارای یک کی پد با LCD گرافیکی می باشد و همچنین فانکشن حفاظت الکتریکی – دمایی برای موتور و حفاظت از دست رفتن فاز ورودی خروجی درایو را نیز دارد.
اینورتر یا درایو ال اس iS7 دارای آپشن های بسیاری از جمله انواع کارت شبکه، کارت های توسعه ورودی / خروجی، آپشن PLC، کارت انکودر و آپشن بدنه با درجه حفاظت IP54 می باشد.
ویژگی های اینورتر LS iS7
از جمله ویژگی های بارز اینورتر ال اس iS7 می توان به موارد زیر اشاره کرد:
سیستم کنترل گشتاوری حلقه باز SVC یا Sensorless Vector Control
اینورتر LS iS7، شامل یک سیستم کنترل گشتاوری سرعت پایین، قوی و رقابتی بوده و دارای الگوریتم وکتور speed-precision-driven می باشد.
- رنج کنترل سرعت 100:1
- قابلیت کنترل گشتاوری بسیار عالی : 0.1 هرتز / 150 درصد گشتاور واقعی
- قابلیت کنترل گشتاور ماکزیمم
کنترل دقیق سرعت-گشتاور با استفاده از سنسور (انکودر)، مد کنترلی گشتاور حلقه بسته
درایو ال اس iS7 در تمام محدوده سرعت از جمله سرعت صفر، دارای گشتاور بسیار قدرتمند (بیشتر از 250درصد) بوده و پالس با فرکانس 200 کیلوهرتز را از طریق کارت انکودر خواهیم داشت.
- محدوده کنترل سرعت 1000/1
- قابلیت کنترل گشتاور لحظه ایی 250 درصد
- پاسخ کنترل سرعت 50 هرتز
کنترل اتوماتیک Torque Balance Droop
کار الگوریتم Droop Control در کنترل دور ال اس iS7، تنظیم گشتاور متغیر با سرعت می باشد. این الگوریتم به راحتی در حالت load sharing و لینک open loop قابل اعمال است.
تاخیر در تریپ در برق ورودی برای قطع ناگهانی برق
دارای فیلتر EMC داخلی برای محافظت از نویز های الکترومغناطیسی
دارای راکتور DC داخلی جهت کاهش هارمونیک ها و بهبود ضریب توان
| نرخ اضافه بار | (نرخ استاندارد VT) 100درصد |
| اعوجاج هارمونیک کل | 18 تا 37 درصد |
| ضریب توات | 94 تا 96 درصد |
| سطح IP | IP21 |
| کلاس آنالیز | 155 درجه سانتی گراد یا 300 فارنهایت |
نمودار جریان ورودی و آنالیز THD در کنترل دور موتور ال اس iS7
مشخصات فنی اینورتر LS iS7
| مدهای کنترلی | مد کنترلی V/F مد کنترلی V/F PG بلوک جبرانگر لغزش وکتور کنترل بدون سنسور 1 وکتور کنترل بدون سنسور 2 وکتور کنترل |
|
| دقت تنظیم فرکانس | دیجیتال: 0.01 هرتز آنالوگ: 0.06 هرتز (فرکانس ماکزیمم 60 هرتز) |
|
| فرکانس ورودی | 50 الی 60 هرتز | |
| فرکانس خروجی | 0 الی 400 هرتز: Sensorless1: صفر تا 300 هرتز Sensorless2,Vector: صفر تا 10 هرتز |
|
| ولتاژ ورودی و توان نامی درایو | 0.75 کیلووات الی 70 کیلووات (1 تا 100 اسب بخار) 3فاز 200 تا 230 ولت 0.75 کیلووات الی 375 کیلووات (1 تا 600 اسب بخار) 3فاز 380 تا 480 ولت 0.75 الی 22 کیلووات (1 تا 30 اسب بخار) 3فاز 200 تا 230 ولت IP54 0.75 الی 22 کیلووات (1 تا 30 اسب بخار) 3فاز 380 تا 480 ولت IP54 |
|
| الگوی V/F | خطی، کاهش دوبل، یوزر V/F | |
| ظرفیت اضافه بار | رنج جریان CT :150% برای یک دقیقه رنج جریان VT :110% برای یک دقیقه |
|
| افزایش گشتاور( Torque Boost) | دستی و اتوماتیک | |
| روش های کنترل درایو | از طریق یکی از روش های کی پد، بلوک ترمینال و شبکه | |
| روش های تنظیم فرکانس | سیگنال آنالوگ: 0 تا 10 ولت، -10 تا 10 ولت، 0 تا 20 میلی آمپر روش دیجیتال: کی پد |
|
| فانکشن های عملکردی | کنترل PID عملکرد بالا-پایین کنترل سه سیمه ترمز DC محدوده فرکانسی جامپ فرکانس بلوک جبرانگر لغزش جلوگیری از چرخش معکوس ری استارت اتوماتیک بای پس درایو استارت auto tune flying بافر انرژی power braking flux braking کاهش جریان نشتی MMC easy start |
|
| ترمینال های ورودی | 8 ورودی دیجیتال مولتی فانکشن(P1~P8) | عملکرد فوروارد، عملکرد معکوس، ریست، خطای خارجی، امرجنسی استپ، عملکرد jog، فرکانس متوالی (بالا، متوسط و پایین)، افزایش و کاهش سرعت چند مرحله ایی (بالا، متوسط و پایین)، کنترل DC در زمان استپ، انتخاب موتور دوم، افزایش فرکانس، کاهش فرکانس، عملکرد سه سیمه، تثبیت فرکانس فرمان آنالوگ تغییر به عملکرد عمومی از عملکرد PID عملکرد اصلی در زمان عملکرد آپشنال استپ کاهش سرعت و افزایش سرعت تصفیه هوا در محیط های صنعتی |
| ترمینال های خروجی | دارای یک خروجی کلکتور باز مولتی فانکشن | خروجی خطای درایو |
| دارای 2 خروجی رله Normal Open | ||
| دارای 2 خروجی آنالوگ ولتاژی و جریانی | 0 تا 10 ولت dc و 4 تا 20 میلی آمپر: قابل انتخاب برای فرکانس، جریان، ولتاژ، ولتاژ جریان مستقیم | |
| فانکشن های حفاظتی | تریپ | اضافه ولتاژ، ولتاژ پایین، اضافه جریان، تشخیص اضافه جریان، بالارفتن دمای درایو، حفاظت دمایی موتور، حفاظت از دست رفتن فاز، حفاظت اضافه بار، خطای شبکه، از دست رفتن فرمان فرکانس، خرابی سخت افزار، خرابی فن خنک کننده، مشکل دار شدن pre-PID، تریپ عدم وجود موتور، خطای ترمز خارجی، فانکشن ایمنی |
| آلارم | جلوگیری از متوقف شدن، اضافه بار، کاهش بار، خطای انکودر، خرابی فن، از دست رفتن دستور کی پد، از دست رفتن دستور سرعت |
|
| یونیت ترمز دینامیکی | از توان 0.75 الی 22 کیلووات به صورت داخلی و در سایر توان ها به صورت آپشنال است. | |
| فیلتر EMC | اگر در کدینگ درایو حرف F وجود داشته باشد، یعنی بصورت داخلی فیلتر EMC دارد. یک سری مدل ها بدون فیلتر داخلی به فروش می رسند و یک سری از آنها فیلتر داخلی دارند و گران تر هستند. | |
| چوک یا راکتور DC | از توان 0.75 الی22 کیلووات به صورت داخلی و برای توان 37 کیلووات به بالا آپشنال | |
| پورت شبکه | RS485 بصورت استاندارد، قابلیت اضافه کردن کارت های دیگر شبکه بصورت آپشنال: Profibus-DP Can Open 2-Port Ethernet R-Net/F-Net PROFInet Devicenet CC-Link Lonworks RAPIEnet CC-LINK IE Field |
|
| کارت های آپشنال توسعه و PLC | Binary Input Synchronization Safety I/O Expansion PLC |
|
| کارت های آپشنال انکودر | Encoder 24V Encoder Position Control Option |
|
| استاندارد و تایید ها | KC CE UL cUL C-Tick [Marin] ABS BV DNV KR |
|
| درجه حفاظت بدنه | IP 20 و IP54 (به صورت سفارشی از توان های 0.75 الی 22 کیلووات) | |
| مدل سه فاز 380 ولت (0.75 الی 22 کیلووات) |
0008 | 0015 | 0022 | 0037 | 0055 | 0075 | 0110 | 0150 | 0185 | 0220 | ||
| توان موتور | گشتاور ثابت | اسب بخار | 1 | 2 | 3 | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 |
| کیلووات | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | ||
| گشتاور متغیر | اسب بخار | 2 | 3 | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | |
| کیلووات | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | ||
| مشخصات خروجی | جریان FLA (آمپر) |
گشتاور ثابت | 2.5 | 4 | 6 | 8 | 12 | 16 | 24 | 30 | 39 | 45 |
| گشتاور متغیر | 4 | 6 | 8 | 12 | 16 | 24 | 30 | 39 | 45 | 61 | ||
| فرکانس (هرتز) | 0 تا 400 هرتز | |||||||||||
| ولتاژ (ولت) | سه فاز 380~480 ولت | |||||||||||
| مشخصات ورودی | فرکانس (هرتز) | 50~60 هرتز (±5%) | ||||||||||
| ولتاژ (ولت) | سه فاز 380~480 ولت (+10%, -15%) AC | |||||||||||
| جریان (آمپر) |
گشتاور ثابت | 2.2 | 3.6 | 5.5 | 7.5 | 11 | 14.4 | 22 | 26.6 | 35.6 | 41.6 | |
| گشتاور متغیر | 3.7 | 5.7 | 7.7 | 11.1 | 14.7 | 21.9 | 26.4 | 35.5 | 41.1 | 55.7 | ||
| مدل سه فاز 380 ولت (30 تا 220 کیلووات) |
0300 | 0370 | 0450 | 0550 | 0750 | 0900 | 1100 | 1320 | 1600 | 1850 | 2200 | ||
| توان موتور | گشتاور ثابت | اسب بخار | 40 | 50 | 60 | 75 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| کیلووات | 30 | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 185 | 220 | ||
| گشتاور متغیر | اسب بخار | 50 | 60 | 75 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| کیلووات | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 185 | 220 | 280 | ||
| مشخصات خروجی | جریان FLA (آمپر) |
گشتاور ثابت | 61 | 75 | 91 | 110 | 152 | 183 | 223 | 264 | 325 | 370 | 432 |
| گشتاور متغیر | 75 | 91 | 110 | 152 | 183 | 883 | 264 | 325 | 370 | 432 | 547 | ||
| فرکانس (هرتز) | 0 تا 400 هرتز | ||||||||||||
| ولتاژ (ولت) | سه فاز 380~480 ولت | ||||||||||||
| مشخصات ورودی | فرکانس (هرتز) | 50~6 هرتز (±5%) | |||||||||||
| ولتاژ (ولت) | سه فاز 380~480 ولت (+10%, -15%) AC | ||||||||||||
| جریان (آمپر) |
گشتاور ثابت | 55.5 | 67.9 | 82.4 | 102.6 | 143.4 | 174.7 | 213.5 | 255.6 | 316.3 | 404 | 466 | |
| گشتاور متغیر | 67.5 | 81.7 | 101.8 | 143.6 | 173.4 | 212.9 | 254.2 | 315.3 | 359.3 | 463 | 590 | ||
کد فنی اینورتر LS iS7
| شماره | عنوان | اطلاعات مربوطه |
| 1 | مدل محصول | LS Drive Starvert series |
| 2 | توان موتور | 0008: 0.75 کیلووات الی 3750: 375 کیلووات |
| 3 | سری درایو | iS7 |
| 4 | ولتاژ ورودی | 2: سه فاز 220 ولت 4: سه فاز 380 ولت |
| 5 | کی پد | N: بدون کی پد S: کی پد LCD |
| 6 | UL TYPE | O: OPEN E: Enclosed Type 1 P: Enclosed Type 12 |
| 7 | فیلتر EMC | F: فیلتر EMCداخلی |
| 8 | راکتور DC | D: راکتورDC داخلی R: یونیت ترمز داخلی |
| 9 | محصول سفارشی | W: وایندر(WEB) S: سنکرون T: ایمنی M: دریایی |
نقشه سیم بندی اینورتر LS iS7
جانمایی کارت توسعه اینورتر LS iS7
کاربرد اینورتر LS iS7
این مدل درایو کاربرد های بسیار وسیعی را پوشش می دهد. در ادامه قابلیت هایی که درایو ال اس IS7 یا اینورتر LS IS7 در کاربرد های مختلف صنایع ارائه می دهد ارائه شده است :
- کاربرد اینورتر ال اس iS7 در صنعت نساجی، ماشین آلات چله پیچی و بسته بندی
- فیدبک انکودر
- کنترل کشش با استفاده از سیستم کنترل PID داخلی
- عملکرد Jog
- جلوگیری از برگشت رول ها Anti-rollback
- کاربرد اینورتر ال اس iS7 در دستگاه لمینیت
- کنترل کشش با استفاده از فیدبک Dancer
- تخمین قطر سیم پیچ
- Taper مثبت/منفی
- کنترل سرعت خطی ثابت
- کاربرد اینورتر ال اسiS7 در ماشین آلات سیم کشی ناچین
- عملکرد مهار گردونه در حالت Sensorless
- کنترل کشش با استفاده از فیدبک Dancer
- تخمین قطر سیم پیچ
- فانکشن Skip
- کنترل سرعت خطی ثابت
- کاربرد اینورتر ال اس iS7 در خط تولید تایر
- کاهش زمان برچسب زنی ( زمان پاسخ سریع)
- کنترل کشش با استفاده از فانکشن draw
- عملکرد Jog
- پوشش محافظ C3
- کلاس حفاظتی IP54
- کاربرد اینورتر ال اس iS7 در آسانسور
- کنترل بهینه ترمز آسانسور
- کنترل سرعت صفر (با استفاده از انکودر)
- فانکشن چک افزایش سرعت
- فانکشن مستر آسانسور (با استفاده از PLC آپشنال)
- منحنی S ایده آل ( برای حرکت راحت و نرم آسانسور)
- کاربرد اینورتر ال اس iS7 در بالابر
- فانکشن جوی استیک
- استپ و استارت نرم
- فانکشن چک افزایش سرعت
- ثابت نگه داشتن گشتاور
- کنترل دو موتور
- کاربرد اینورتر ال اس iS7 در جرثقیل/بالابر
- کنترل حلقه باز Sensorless
- فانکشن کنترل ترمز با وزن بار
- بهینه سازی تعادل بار
- سفارشی سازی یونیت DB
- کاربرد اینورتر ال اس iS7 در تجهیزات پارکینگ
- کنترل گشتاور سرعت پایین
- گشتاور راه اندازی بسیار قوی
- منبع دوم برای کنترل موتور در حالت عمودی، افقی، متوالی و عرضی
- کاربرد اینورتر ال اس iS7 در ماشین های لباسشویی
- فانکشن های ویژه ماشین لباسشویی با گشتاور قوی
- کاهش شتاب موثر با استفاده از فانکشن Power breaking و Flux breaking
- دارای الگلوریتم پیشرفته برای عملکرد در سرعت بالا
- کاربرد اینورتر ال اس iS7 در کمپرسور هوا
