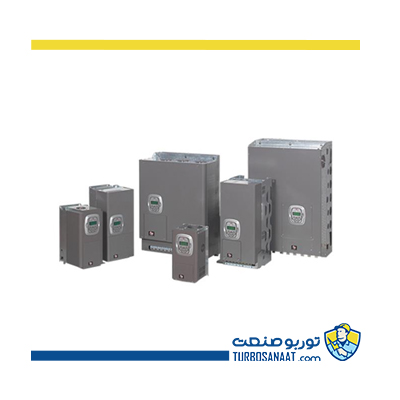

اینورتر Santerno مدل Sinus Penta

فروش درایو Santerno Sinus Penta

درایو فرکانس متغیر سینوس پنتا سانترنو یک اینورتر کاربردی با رنج توان گسترده است که اکثر کاربرد ها را پوشش می دهد.

مشخصات فنی اینورتر سانترنو مدل سینوس پنتا

اینورتر سانترنو سری های PENTA تولید شده توسط کشور ایتالیا Elettronica Santerno Spa امکان تنظیم سرعت و گشتاور موتور های سه فاز آسنکرون و سنکرون و آهنربای دائمی براشلس را فراهم می کند.

موتورهای AC از طریق چندین مد کنترلی مختلف توسط کاربر تعریف شده و به شما امکان می دهد بهترین عملکرد را از نظر تنظیم دقیق و صرفه جویی در انرژی برای هر کاربرد صنعتی داشته باشید.

جدول مشخصات فنی اینورتر سانترنو مدل سینوس پنتا
رنج ولتاژ و توان موتور متصل شده به درایو	توان: 1.5 تا 260 کیلووات، ولتاژ: 200 تا 240 ولت AC سه فاز توان: 2.2 تا 710 کیلووات، ولتاژ: 380 تا 440 ولت AC سه فاز توان: 7 تا 900 کیلووات، ولتاژ: 480 تا 500 ولت AC سه فاز
ولتاژ و فرکانس منبع تغذیه AC اصلی	2T :200 تا 240 ولت 15%– 10%+ 4T :380 تا 440 ولت 15%– 10%+ فرکانس: 50 تا 60 هرتز
ولتاژ تغذیه DC	2T :280 تا 340 ولت 4T :530 تا 705 ولت
درجه حفاظت و سایز اینورتر	IP20: از سایز S05 تا سایز S30 IP00: از سایز S41 تا سایز S65 IP54: از سایز S05 تا سایز S30
مدهای کنترلی	IFD= ولتاژ/فرکانس با مدولاسیون PWM متقارن VTC= کنترل برداری گشتاور (کنترل برداری مستقیم گشتاور بدون سنسور) FOC= تنظیم میدان با کنترل میدان و گشتاور برای موتورهای آسنکرون SY = کنترل برداری موتورهای سنکرون مغناطیس دائمی (PMSM)
دقت تنظیم فرکانس / سرعت	رفرنس دیجیتال: 0.1 هرتز (IFD)، 1 دور بر دقیقه (VTC)، 0.01 دور بر دقیقه (FOC) رفرنس آنالوگ 12 بیتی: رنج سرعت 4096
دقت سرعت	در حالت Open Loop :±5 درصد ماکزیمم سرعت در حالت Close Loop (با انکودر): کمتر از 0.01 درصد ماکزیمم سرعت
ظرفیت تحمل اضافه بار	حداکثر تا 2 برابر جریان نامی به مدت 120 ثانیه
گشتاور راه اندازی	حداکثر تا 200 برابر برای 12 ثانیه و 240 درصد برای مدت کوتاه
تقویت گشتاور یا Torque Boost	قابل برنامه ریزی برای افزایش گشتاور نامی
ورودی رفرنس آنالوگ / ورودی های کمکی	3 ورودی آنالوگ که به عنوان ورودی ولتاژ/جریان کانفیگ می شوند: 1- ورودی سینگل اندد، حداکثر رزولوشن 12 بیت 2- ورودی دیفرانسیلی، حداکثر رزولوشن 12 بیت 3- مقادیر آنالوگ وارد شده از کی پد، رابط سریال، فیلد باس
ورودی های دیجیتال	8 ورودی دیجیتال: 3 ورودی از پیش تنظیم شده (Enable ،Start ،Reset) و 5 ورودی قابل تنظیم
ورودی های مولتی اسپید	15 مقدار سرعت قابل برنامه ریزی تا 32000± دور بر دقیقه
خروجی های دیجیتال	4 خروجی دیجیتال قابل تنظیم با امکان تنظیم تایمر های داخلی برای تأخیر فعالسازی/غیرفعال سازی: 1 خروجی پوش-پول، 20 الی 48 ولت DC، حداکثر 50 میلی آمپر 1 خروجی اپن کلکتور NPN/PNP ،5 الی 48 ولت DC، حداکثر 50 میلی آمپر 2 خروجی رله با کنتاکت چنچ اور 250 ولت AC ،30 ولت DC ،5 آمپر
ولتاژ های کمکی	24 ولت Dc ،200 میلی آمپر
رفرنس ولتاژ برای پتانسیومتر	10+ ولت DC ،10 میلی آمپر 10- ولت DC ،10 میلی آمپر
خروجی های آنالوگ	3 خروجی آنالوگ قابل تنظیم: 10- تا 10+ ولت DC ،0 تا 10 ولت، 0 (4) تا 20 میلی آمپر، رزولوشن 9/12 بیتی
آلارم ها	حفاظت حرارتی اینورتر، حفاظت حرارتی موتور، خرابی شبکه، اضافه ولتاژ، افت ولتاژ، اضافه جریان در سرعت ثابت یا خطای زمین، اضافه جریان در هنگام شتاب گیری، اضافه جریان در هنگام کاهش شتاب، اضافه جریان در هنگام اسپید سرچ (فقط IFD SW)، خطای کمکی از ورودی دیجیتال، خرابی ارتباط سریال، خرابی برد کنترل، خرابی مدار پیش شارژ، اضافه بار اینورتر برای مدت طولانی، موتور متصل نشده، خرابی انکودر (در صورت وجود)، اضافه سرعت.
هشدارها	اینوتر اوکی است INVERTER OK، آلارم اینورتر INVERTER ALARM، شتاب افزایشی، دور بر دقیقه ثابت، شتاب کاهشی، محدودیت جریان/گشتاور، خاموش کردن POWER DOWN، جستجوی سرعت SPEED SEARCHING، ترمز DC، اتوتیون
نمایش داده های عملیاتی	مرجع فرکانس/گشتاور/سرعت، فرکانس خروجی، سرعت موتور، گشتاور تقاضا شده، گشتاور تولید شده، جریان به موتور، ولتاژ به موتور، ولتاژ DC bus، توان جذب شده موتور، وضعیت ورودی دیجیتال، وضعیت خروجی دیجیتال، ثبت خطا (5 خطای آخر)، زمان کارکرد، مقدار ورودی آنالوگ کمکی، رفرنس PID، فیدبک PID، مقدار خطای PID، خروجی تنظیم کننده PID، بازخورد PID با ضریب قابل برنامه ریزی
لینک سریال	استاندارد RS485 پروتکل ارتباطی MODBUS RTU
فیلد باس	Profibus-DP, DeviceNet, CANopen, Ethernet (MODBUS TCP/IP), Interbus, ControlNet, Lonworks

توان و جریان اینورتر سینوس پنتا سانترنو

جدول توان و جریان اینورتر SINUS PENTA
سایز	مدل SINUS PENTA	تحمل اضافه بار تا 240 درصد		تحمل اضافه بار تا 210 درصد		تحمل اضافه بار تا 168 درصد		تحمل اضافه بار تا 144 درصد		Inom	Imax	Ipeak
		اسب بخار HP	کیلووات KW	اسب بخار HP	کیلووات KW	اسب بخار KW	کیلووات KW	اسب بخار HP	کیلووات KW	Inom	Imax	Ipeak
		کاربرد فوق سنگین		کاربرد سنگین		کاربرد عمومی		کاربرد سبک (فن و پمپ)		آمپر
سه فاز380 تا 440 ولت AC
S05	0014 4T BA2K2	7.5	5.5	10	7.5	10	7.5	10	7.5	16.5	25	30
S12	0020 4T BA2K2	12.5	9.2	15	11	20	15	20	15	30	36	43
S12	0025 4T BA2K2	15	11	20	15	25	18.5	30	22	41	48	58
S12	0030 4T BA2K2	20	15	25	18.5	30	22	30	22	41	56	67
S12	0034 4T BA2K2	25	18.5	30	22	35	25	40	25	57	63	76
S15	0040 4T BA2K2	30	22	35	25	40	30	50	30	72	80	88
S15	0049 4T BA2K2	35	25	40	30	50	37	60	37	80	96	115
S20	0060 4T BA2K2	40	30	50	37	60	45	70	45	88	112	134
S20	0067 4T BA2K2	45	32	60	45	75	55	75	50	103	118	142
S20	0086 4T BA2K2	60	45	75	55	100	75	100	55	135	155	186
S30	0113 4T BA2K2	75	55	100	75	125	90	135	75	180	200	240
S30	0150 4T BA2K2	100	75	125	90	150	110	165	100	215	270	324
S30	0162 4T BA2K2	125	90	150	110	180	132	180	120	240	290	324
S41	0180 4T BA2K2	150	110	180	132	220	160	220	132	300	340	408
S41	0202 4T BA2K2	180	132	200	150	270	200	270	160	345	420	504
S41	0217 4T BA2K2	200	150	250	185	300	220	300	200	375	460	552
S41	0260 4T BA2K2	220	160	270	200	340	250	340	220	425	560	672
S51	0313 4T BA2K2	250	185	300	220	380	280	380	250	480	600	720
S51	0367 4T BA2K2	270	200	340	250	430	315	430	315	550	680	792
S51	0402 4T BA2K2	380	280	430	315	550	400	550	400	680	850	1020

ابعاد مدل های مختلف اینورتر SINUS PENTA سانترنو با IP00-IP20

جدول ابعاد مدل های مختلف اینورتر SINUS PENTA با IP00-IP20
سایز	مدل	عرض w (میلیمتر)	ارتفاع H (میلیمتر)	عمق D (میلیمتر)
S05	0005	170	340	175
	0007
	0009
	0011
	0014
S12	0016	215	401	225
	0017
	0020
	0025
	0030
	0034
	0036
S15	0040	225	466	331
	0049
S20	0060	279	610	332
	0067
	0074
	0086
S30	0113	302	748	421
	0129
	0150
	0162
S41	0180	500	882	409
	0202
	0217
	0260
S51	0313	578	882	409
	0367
	0402
S60	0457	890	1310	530
	0524

نحوه انتخاب اینورتر سانترنو SINUS PENTA

درایو های سری Sinus Penta بر اساس جریان مجاز کاربری مورد نظر و میزان تحمل اضافه بار انتخاب می شوند.

سری Sinus Penta با 3 مقدار جریان مشخص می شود:

Inom = جریان نامی پیوسته اینورتر
Imax = حداکثر جریان تولید شده توسط اینورتر برای مدت 120 ثانیه هر 20 دقیقه تا مدل S30 یا برای دوره زمانی 60 ثانیه ای هر 10 دقیقه برای مدل های S41 و بزرگتر اینورتر
Ipeak = حداکثر جریانی است که می تواند تحت شرایط اضافه بار برای مدت زمان 3 ثانیه تحویل داده شود.

هر مدل اینورتر بسته به نوع بار ممکن است به اندازه های مختلف توان موتور متصل شود. چهار نوع اضافه بار گشتاور/جریان موجود است:

کاربرد های LIGHT بار های سبک با گشتاور ثابت/غیرخطی (پمپ ها، فن ها و غیره):

اضافه بار تا 120 درصد (برای 60 یا 120 ثانیه) یا حداکثر 144درصد (3 ثانیه)
کاربرد های Standard بارهای استاندارد با گشتاور ثابت (نوار نقاله، میکسر، اکسترودر و غیره): اضافه بار تا 140 درصد (برای 60 یا 120 ثانیه) یا حداکثر 168 درصد (3 ثانیه)
کاربرد های Heavy بارهای سنگین با گشتاور ثابت (آسانسور، پرس، جرثقیل پل، آسیاب و غیره): اضافه بار تا 175 درصد (برای 60 یا 120 ثانیه) یا حداکثر 210 درصد (3 ثانیه)

کاربرد های Strong بارهای فوق سنگین با گشتاور ثابت (اسپیندل، کنترل محور و غیره):

اضافه بار تا 200 درصد (برای 60 یا 120 ثانیه) یا حداکثر 240 درصد (3 ثانیه)

دیاگرام سیم کشی اینورتر سینوس پنتا یرند سانترنو برای مدل های S05 تا S60

جدول انتخاب کاربری و تحمل اضافه بار اینورتر Santerno سینوس پنتا

جدول انتخاب کاربری و تحمل اضافه بار اینورتر سینوس پنتا
کاربری	اضافه بار
کاربری	سبک	استاندارد	سنگین	فوق سنگین
اتومایزر، ماشین شستشوی بطری، کمپرسور اسکروو (بی بار)، فن آکسیال، فن سانتریفیوژ، فن فشار قوی، پمپ چاه، پمپ های سانتریفیوژ، پمپ جابجایی مثبت، غبار گیر صنعتی یا داست کلکتور، ماشین سنگ زنی	*
پمپ اسلاری	*
همزن، سانتریفیوژ، کمپرسور پیستونی (بدون بار)، کمپرسور اسکرو (با بار)، غلتک نوار نقاله، سنگ شکن مخروطی، سنگ شکن دوار، سنگ شکن عمودی ضربه ای، دیبارکر، دستگاه لبه زن، پاورپک هیدرولیک، میکسر، میز روتاری، دستگاه سنباده زنی، اره نواری، اره دیسکی، سپراتور، خردکن، ماشین دولاتاب/ماشین نخ ریسی، ماشین لباسشویی صنعتی، پالت پرکن، اکسترودر و غیره		*
تسمه نقاله، خشک کن، دستگاه برش، ماشین پرس، قیچی، ماشین پیچاندن/باز کردن،قیچی، قالب تزریق دستگاه قالب گیری و غیره		*	*
کمپرسور پیستونی (بارگذاری شده)، اسکرو کانوایر، سنگ شکن فکی، آسیاب، بالمیل، آسیاب چکشی، آسیاب غلتکی، صاف کننده، پالپر، صفحه ارتعاشی، جابجایی بالابر و جرثقیل، بافندگی و غیره			*
ماندرل، کنترل محور، کابردهای لیفتینگ، پرس هیدرولیک، تزریق پلاستیک هیدرولیک و غیره			*	*

انتخاب چوک ورودی خروجی برای اینورتر SINUS PENTA Santerno

جدول انتخاب چوک ورودی خروجی برای اینورتر SINUS PENTA سانترنو
مدل اینورتر سینوس پنتا	چوک ورودی	چوک خروجی
0005 4T BA2K2	IM0126004 2.0mH–11Arms	IM0126004 2.0mH–11Arms
0007 4T BA2K2	IM0126044 1.27mH–17Arms	IM0126044 1.27mH–17Arms
0011 4T BA2K2
0014 4T BA2K2
0020 4T BA2K2	IM0126084 0.7mH–32Arms	IM0126084 0.7mH–32Arms
0025 4T BA2K2	IM0126124 0.51mH–43Arms	IM0126124 0.51mH–43Arms
0030 4T BA2K2
0034 4T BA2K2	IM0126144 0.3mH–68Arms	IM0126144 0.32mH–68Arms
0040 4T BA2K2	IM0126164 0.24mH–92Arms	IM0126164 0.24mH–92Arms
0049 4T BA2K2
0060 4T BA2K2
0067 4T BA2K2	IM0126204 0.16mH–142Arms	IM0126204 0.16mH–142Arms
0086 4T BA2K2
0113 4T BA2K2	IM0126244 0.09mH–252Arms	IM0126244 0.09mH–252Arms
0150 4T BA2K2
0162 4T BA2K2
0180 4T BA2K2	IM0126282 0.063mH –360Arms	IM0138200 0.070mH–360Arms
0202 4T BA2K2
0217 4T BA2K2	IM0126332 0.05 mH–455Arms	IM0138250 0.035mH–440Arms
0260 4T BA2K2
0313 4T BA2K2	IM0126372 0.031mH–720Arms	IM0138300 0.025mH–700Arms
0367 4T BA2K2
0402 4T BA2K2

کاربرد اینورتر سانترنو SINUS PENTA

کنترل دور پمپ
کنترل دور فن
جرثقیل
کرین
کانوایر
کاربردهای کوچک
