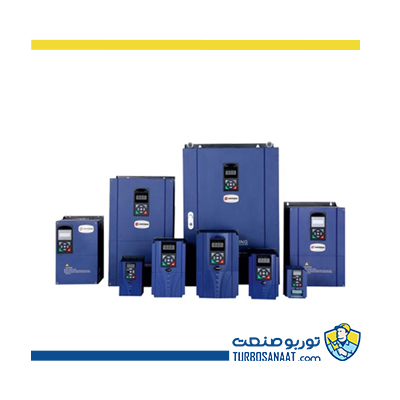

مشخصات فنی اینورتر سانترنو سری سینوس وگا
درایو سانترنو سری SINUS VEGA دارای کنترل PID داخلی که باعث می شود فشار آب در کاربردهای پمپ ثابت بماند و اکثر نیاز های صنایع آب و فاضلاب را پوشش می دهد. همچنین اینورتر سانترنو سینوس وگا دارای فن خنک کننده داخلی و چاپر ترمز داخلی تا توان 45 کیلووات می باشد، با قابلیت ذخیره کردن سه خطای آخر باعث می شود در صورت بوجود آمدن مشکل سریعا تشخیص داده شود و کاربر بتواند در زمان کوتاهی سیستم را عیب یابی کند.
اینورتر سینوس وگا با قابلیت های کاربر پسند مانند پارامتردهی آسان و کیپد جدا شونده و ارائه کابل ارتباطی جهت ارتباط کیپد و درایو در صورت نیاز مشتری وجود دارد.
مشخصات فنی اینورتر سانترنو مدل سینوس وگا
| رنج ولتاژ و توان موتور متصل شده به درایو | توان: 0.4 تا 2.2 کیلووات، ولتاژ: 200 تا 240 ولت AC سه فاز توان: 0.75 تا 160 کیلووات، ولتاژ: 380 تا 440 ولت AC سه فاز |
| ولتاژ و فرکانس شبکه | 200 تا 240 ولت تک فاز 15%– 10%+ 4T: 380 تا 440 ولت سه فاز 15%– 10%+ فرکانس: 50 تا 60 هرتز |
| درجه حفاظت | IP20 |
| ماکزیمم فرکانس | در حالت وکتور کنترل: 0 تا 300 هرتز، در حالت V/F کنترل: 0 تا 320 هرتز |
| فرکانس کریر | 0.5 تا 16 کیلوهرتز فرکانس حامل به طور خودکار بر اساس ویژگی های بار تنظیم می شود. |
| مدهای کنترلی | کنترل بردار شار بدون سنسور (SVC) کنترل بردار حلقه بسته (FVC) کنترل ولتاژ / فرکانس (V/F) |
| دقت تنظیم فرکانس / سرعت | 1:100 (SVC) و 1:1000 (FVC) |
| ظرفیت تحمل اضافه بار | بار سنگین: 150 درصد جریان نامی برای 1 دقیقه ، 180 درصد جریان نامی برای ⅓ ثانیه ، 200 درصد جریان نامی برای 0.5 ثانیه بار سبک: 120 درصد جریان نامی برای 1 دقیقه |
| گشتاور راه اندازی | بار سنگین: 0.5 هرتز / 150 درصد (SVC)، 0 هرتز / 180 درصد (FVC) بار سبک: 0.5 هرتز/100 درصد |
| تقویت گشتاور یا Torque Boost | تقویت ثابت و سفارشی از 0.1 درصد تا 30 درصد |
| ورودی های آنالوگ | 1 ورودی آنالوگ ولتاژی: 0 تا 10 ولت، مقاومت ورودی 100کیلو اهم، رزولوشن 1/2000 1 ورودی آنالوگ ولتاژی یا جریانی: 0 تا 10 ولت و 0 تا 20 میلی آمپر، مقاومت ورودی 500 اهم، رزولوشن 1/2000 |
| ورودی های دیجیتال | 7 ورودی دیجیتال مولتی فانکشن: از X1 تا X7 |
| خروجی های دیجیتال | 2 خروجی اپن کلکتورNPN/PNP ،24 ولت DC حداکثر 50 میلی آمپر 1 خروجی رله ای با 2 کنتاکت باز و بسته |
| خروجی های آنالوگ | 2 خروجی آنالوگ ولتاژی و جریانی: 0 (4) تا 20 میلی آمپر و 0/2 تا 10+ ولت |
| مدهای حفاظتی | تشخیص اتصال کوتاه موتور در هنگام روشن شدن، حفاظت از دست دادن فاز ورودی/خروجی، حفاظت از اضافه جریان، حفاظت از اضافه ولتاژ، حفاظت از افت ولتاژ، حفاظت از بالارفتن دما و حفاظت از اضافه بار |
| لینک سریال | استاندارد RS485 پروتکل ارتباطی MODBUS RTU |
توان و حریان اینورتر سانترنو سری سینوس وگا
| سایز | مدل SINUS VEGA |
جریان نامی | جریان ماکزیمم | مشخصات موتور | |||||
| توان اسب بخار (HP) |
توان کیلووات (KW) |
جریان آمپر |
توان اسب بخار (HP) |
توان کیلووات (KW) |
جریان آمپر | ||||
| سبک کار | سنگین کار | ||||||||
| ولتاژ سه فاز 380 الی 440 ولت AC | |||||||||
| K10 | 0011 4T | 25 | 26 | 15 | 11 | 25 | 10 | 7.5 | 17 |
| K15 | 0015 4T | 32 | 38 | 20 | 15 | 32 | 15 | 11 | 25 |
| K15 | 0018 4T | 37 | 48 | 25 | 18.5 | 37 | 20 | 15 | 32 |
| K20 | 0022 4T | 45 | 56 | 30 | 22 | 45 | 25 | 18.5 | 37 |
| K20 | 0030 4T | 60 | 68 | 40 | 30 | 60 | 30 | 22 | 45 |
| K20 | 0037 4T | 75 | 90 | 50 | 37 | 75 | 35 | 25 | 60 |
| K25 | 0045 4T | 90 | 113 | 60 | 45 | 90 | 40 | 30 | 75 |
| K25 | 0055 4T | 110 | 135 | 75 | 55 | 110 | 50 | 37 | 90 |
| K25 | 0075 4T | 152 | 165 | 100 | 75 | 152 | 60 | 45 | 110 |
| K30 | 0090 4T | 176 | 228 | 125 | 90 | 176 | 75 | 55 | 152 |
| K30 | 0110 4T | 210 | 264 | 150 | 110 | 210 | 100 | 75 | 176 |
| K30 | 0132 4T | 260 | 315 | 180 | 132 | 260 | 125 | 90 | 210 |
| K35 | 0160 4T | 305 | 390 | 220 | 160 | 305 | 150 | 110 | 260 |
ابعاد اینورتر سینوس وگا سانترنو
| سایز | مدل SINUS VEGA |
عرض (میلیمتر) | ارتفاع (میلیمتر) | عمق (میلیمتر) |
| K10 | 0007 | 157 | 262 | 181 |
| 0011 | ||||
| K15 | 0015 | 198 | 305 | 181 |
| 0018 | ||||
| K20 | 0022 | 276 | 438 | 220 |
| 0030 | ||||
| 0037 | ||||
| K25 | 0045 | 395 | 589 | 231 |
| 0055 | ||||
| 0075 | ||||
| K30 | 0090 | 489 | 759 | 298 |
| 0110 | ||||
| 0132 | ||||
| K35 | 0160 | 539 | 889 | 370 |
| 0185 | ||||
| 0220 |
کد فنی درایو های SINUS VEGA سانترنو
نحوه انتخاب اینورتر سانترنو SINUS VEGA
درایو های سری sinus vega بر اساس جریان مجاز کاربری مورد نظر و میزان تحمل اضافه بار انتخاب می شوند.
Inom = جریان نامی پیوسته اینورتر
Imax = حداکثر جریان تولید شده توسط اینورتر برای مدت 120 ثانیه هر 20 دقیقه برای دوره زمانی 60 ثانیه ای هر 10 دقیقه
هر مدل اینورتر بسته به نوع بار ممکن است به اندازه های مختلف توان موتور متصل شود. دو نوع اضافه بار گشتاور/جریان موجود است:
- بار های نرمال: تحمل اضافه بار تا 120 درصد جریان نامی به مدت 1 دقیقه – برای کاربردهایی که از موتورهای القایی خود تهویه استفاده می کنند و نیاز به تحمل اضافه بار کم دارند (به عنوان مثال فن، پمپ)
- بار های سنگین: تحمل اضافه بار تا 150 درصد جریان نامی به مدت 1 دقیقه – اضافه بار 180 درصد جریان نامی به مدت 3 ثانیه اضافه بار 200 درصد جریان نامی به مدت 0.5 ثانیه، برای کاربردهای گشتاور ثابت که نیاز به تحمل اضافه بار بالا دارند. (به عنوان مثال جرثقیل، بالابر)
دیاگرام سیم کشی اینورتر سینوس وگا
کاربرد کنترلر دور موتور سانترنو SINUS VEGA
- ماشین آلات CNC
- ماشین الات تزریق
- اکسترودر
- فن
- پمپ
- نوار نقاله
- کمپرسور
- آسانسور
- پله برقی
- بالابر
- جرثقیل
- بویلر
