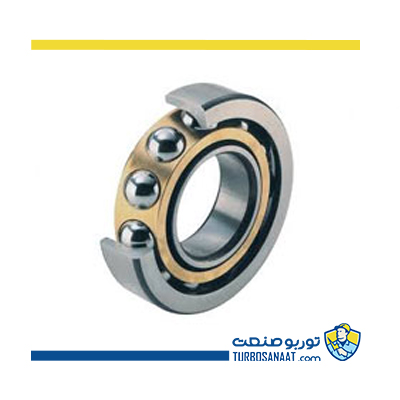

بلبرینگ تماس زاویه ای NSK

مشخصات فنی بلبرینگ تماس زاویه ای ان اس کی (هفت هزاری NSK)

حلقه های داخلی و بیرونی نسبت به یکدیگر زاویه می سازند که امکان تحمل بار های شعاعی و محوری را توسط آن فراهم می کند هر مقدار زاویه تماس بلبرینگ بزرگتر باشد قدرت تحمل بار محوری آن بیشتر می شود، این نوع بلبرینگ ها در طرح ها و ابعاد مختلفی تولید می شوند در اصطلاح عامیانه به بلبرینگ های هفت هزاری نیز معروف می باشند.

ازاین بلبرینگ ها در دستگاه های تراش، CNC ،فرز های دور بالا، ماشین آلات صنعتی که نیاز به دور و قدرت بالا به صورت همزمان دارند واکثر کارخانه جات مورد استفاده قرار می گیرند.

نوع تحمل بار: این نوع بلبرینگ ها امکان تحمل بار های شعاعی و بارمحوری را همزمان دارند.

انواع بلبرینگ تماس زاویه ای NSK – بلبرینگ هفت هزاری NSK

• بلبرینگ های تماس زاویه ای یک ردیفه
• بلبرینگ های تماس زاویه ای دو ردیفه
• بلبرینگ های تماس زاویه ای با چهار نقطه تماس

بلبرینگ تماس زاویه ای یک ردیفه NSK

این نوع بلبرینگ های بار های شعتعی و همچنین بار های محوری را در یک جهت تحمل می کنند و معمولا به صورت دوتایی نصب می شوند.

نوع تحمل بار: علاوه بر تحمل بار شعاعی بار محوری را نیز در یک جهت تحمل می کند.

انواع بلبرینگ تماس زاویه ای یک ردیفه NSK

• گروه اول که در مواقعی استفاده می شوند که بلبرینگ به صورت تکی نصب می شود.
• گروه دوم در مواقعی استفاده می شود که بلبرینگ به صورت دوتایی نصب می شود.

ترتیب قرار گرفتن بلبرینگ تماس زاویه ای یک ردیفه NSK

• به صورت پشت سرهم جهت تحمل بار در یک سمت توسط هردو بلبرینگ
• به صورت رو به رو هم جهت تحمل بار از دو طرف توسط یک بلبرینگ
• به صورت پشت به پشت جهت تحمل بار از دو طرف توسط یک بلبرینگ که استحکام بیشتری دارد و برای تحمل بار های ممان مناسب تر است.

نکاتی در مورد بلبرینگ تماس زاویه ای یک ردیفه NSK

• اعمال بار شعاعی بر بلبرینگ باعث ایجاد یک نیروی محوری می شود.
• تنظیم دقیق و انتخاب بار اولیه مناسب یا لقی صحیح در نحوه کارکرد بلبرینگ تاثیر بسیار دارد.
• استفاده ازبار اولیه زیاد موجب بالا رفتن اصطکاک و گرما می شود.
• طراحی داخلی این بلبرینگ ها به نحوه ای است که معمولا این بلبرینگ ها به صورت دوتایی استفاده می شود در مواقعی که یک بلبرینگ مورد استفاده نباشدوهمچنین بخاطر موقعیت دهی محور شفتت از دو سمت.
• بلبرینگ هایی که به صورت دوتایی رو به رو یا پشت به پشت هم قرار می گیرندباید توجه داشت که عدم وارد شدن نیرو به یک بلبرینگ موجب بروز صدا و گسیختگی در لایه روان کار و ایجاد تنش بیشتر می شود.

بلبرینگ تماس زاویه ای دو ردیفه (دوبل – کنی کاپ) NSK

شکل طراحی این بلبرینگ ها همانند نوع بلبرینگ های یک ردیفه به صورت پشت به پشت می باشد فقط از نظر پهنا کمتر است، در اصطلاح عامیانه ان بلبرینگ ها به کنی کاپ – دوبل – کنس وکاپ معروف هستند.

نوع تحمل بار: این نوع بلبرینگ ها قدرت تحمل بار های شعاعی وبار های محوری از دو جهت را دارند.

انواع بلبرینگ دوبل – کنی کاپ NSK

• این دسته به علت عدم داشتن شیار ساچمه خور قادر به تحمل بار محوری از دو طرف است و پنجره ساچمه آن ها از جنس پلی آمید می باشد.
• این دسته به علت داشتن شیار ساچمه خور و ساچمه بیشتر دارای قدرت تحمل بار بالاتری است.
• این نوع بلبرینگ ها با کاسه نمد فلزی
• این نوع بلبرینگ ها باکاسه نمد پلاستیکی

نکاتی در مورد بلبرینگ دوبل – کنی کاپ NSK

در موقع نصب این نوع از بلبرینگ ها که دارای شیار ساچمه خور هستند باید بلبرینگ طوری نصب شود که بار محوری سنگین تر متوجه طرفی شود که شیار مزبور وجود ندارد.

بلبرینگ تماس زاویه ای با چهار نقطه تماس (چهار ردیفه) NSK

شیار این نوع بلبرینگ ها همانند بلبرینگ یک ردیفه تماس زاویه ای می باشد و فضای محوری کمتری برای نصب را نیاز دارند و حلقه داخلی آن دو تیکه می باشد که امکان استفاده بیشتر را به وجود می آورد که می تواند بار بیشتری را تحمل کند این نوع بلبرینگ ها برای تحمل بار های خالص محوری یا بار های محوری غالب بر بار های شعاعی در هر دو جهت مناسب می باشند. کاربرد اصلی آنها در زمینه تجهیزات انتقال قدرت می باشد، جایی که بار محوری در دو جهت اعمال می شود و باید حرکت محوری کاملا مهار شود و همچنین باید از بیرینگ با پهنای کم استفاده کرد. بیرینگ های با تماس چهار نقطه ای به هیچ وجه برای تحمل بار های شعاعی غالب بر بار های محوری مناسب نیستند زیرا تحت بار شعاعی نقاط تماس به چهار نقطه افزایش و در نتیجه میزان اصطکاک افزایش می یابد.

نوع تحمل بار: بارمحوری را از دو طرف تحمل می کنند.

نکاتی در مورد بلبرینگ تماس زاویه ای با چهار نقطه تماس (چهار ردیفه) NSK

• هرگونه ناهمراستایی منجر به افزایش صدای بلبرینگ می شود.
• جهت جلوگیری از سرخورده شدن ساچمه روی شیار خود بلبرینگ باید تحت یک بار حداقل باشد.
• برای عدم چرخش حلقه بیرونی داخل محفظه در اندازه های بزرگ این بلبرینگ ها با دو جای خار ساخته می شود.

کد های بلبرینگ تماس زاویه ای NSK

برخی از کد های بلبرینگ تماس زاویه ای NSK قابل ارائه در شرکت توربو صنعت در زیر آمده است، لطفا جهت دسترسی به دیگر کد ها با شرکت توربو صنعت تماس حاصل نمایید.

QJ 232، 5307، 7017 A، 7900 A5، QJ 332، 5208، 7217 B، 7900 C، QJ 1034، 5308، 7317 B، 7000 A، QJ 234، 5209، 7918 A5، 7000 TYN، QJ 334، 5309، 7018 A، 7200 B، QJ 1036، 5210، 7218 A، 7300 A، QJ 236، 5310، 7318 A، 7901 A5، QJ 336، 5211، 7919 A5، 7001 A، QJ 1038، 5311، 7019 A، 7201 A، QJ 238، 5212، 7219 B، 7201 BEA، QJ 338، 5312، 7319 B، 7301 A، QJ 338، 5213، 7920 A5، 7902 A5، QJ 240، 5313، 7020 A، 7002 A، QJ 340، 5214، 7220 B، 7202 B، QJ 206، 5314، 7320 A، 7302 A، QJ 306، 5215، 7921 A5، 7903 A5، QJ 207، 5216، 7021 A، 7003 A، QJ 307، 5217، 7221 B، 7203، QJ 208، 5200، 7321 A، 7303 A، QJ 308، 5201، 7922 A5، 7904 A5، QJ 209، 5202، 7022 A، 7004 A، QJ 309، 5302، 7222 A، 7204 A، QJ 210، 5203، 7322 BEA، 7304 A، QJ 310، 5303، 7924 A5، 7905 A5، QJ 211، 5204، 7024 A، 7005 A، QJ 311، 5304، 7224 B، 7205 A، QJ 212، 5205، 7324 B، 7305 A، QJ 312، 5305، 7926 A5، 7906 A5، QJ 213، 5206، 7026 A، 7006، QJ 313، 5306، 7226 B، 7206 A، QJ 214، 5207، 7326 B، 7306 A، QJ 314، 7914 A5، 7928 C، 7907 A5، QJ 215، 7014 A، 7028 A، 7007 A، QJ 315، 7214 B، 7228 A، 7207 A، QJ 1016، 7314 A، 7328 A، 7307 A، QJ 216، 7915 A5، 7930 A5، 7908 A5، QJ 316، 7015 A، 7030 A، 7008 A، QJ 1017، 7215 B، 7230 B، 7208 A، QJ 217، 7315 A، 7330 B، 7308 A، QJ 317، 7916 A5، 7932 C، 7909 A5، QJ 1018، 7016 A، 7032 A، 7009 A، QJ 218، 7216 A، 7232 A، 7209 A، QJ 318، 7316 A، 7332 A، 7309 A، QJ 1019، 7917 A5، 7934 C، 7910 A5، QJ 219، QJ 226، 7034 A، 7010 A، QJ 319، QJ 326، 7234 A، 7210 B، QJ 1020، QJ 1028، 7334 A، 7310 A، QJ 220، QJ 228، 7936 C، 7911 A5، QJ 320، QJ 328، 7036 A، 7011 A، QJ 1021، QJ 1030، 7236 A، 7211 A، QJ 221، QJ 230، 7336 A، 7311 A، QJ 321، QJ 330، 7938 C، 7912 A5، QJ 1022، QJ 1032، 7038 A، 7012 A، QJ 222، QJ 324، 7238 A، 7212 A، QJ 322، QJ 1026، 7338 A، 7312 A، QJ 1024، 7240 A، 7940 C، 7913 A5، QJ 224، 7340 A، 7040 A، 7013 A، 45BER29XV1V، 90BER10XV1V، 7313 A، 7213 B، 50BER29XV1V، 85BER10XV1V، 60BER19XV1V، 30BNR19SV1V، 85BER29XV1V، 95BER10XV1V، 65BER19XV1V، 35BNR19XV1V، 90BER29XV1V، 100BER10XV1V، 45BER10XV1V، 40BNR19SV1V، 100BER29XV1V، 30BER29XV1V، 50BER10XV1V، 45BER19XV1V، 55BER20XV1V، 35BER29XV1V، 55BER10XV1V، 50BER19XV1V

لیست قیمت بلبرینگ تماس زاویه ای NSK

با عرض پوزش کلیه قیمت ها در حال بروز رسانی می باشد، لطفا جهت استعلام قیمت خرید با واحد فروش تماس حاصل نمایید.
