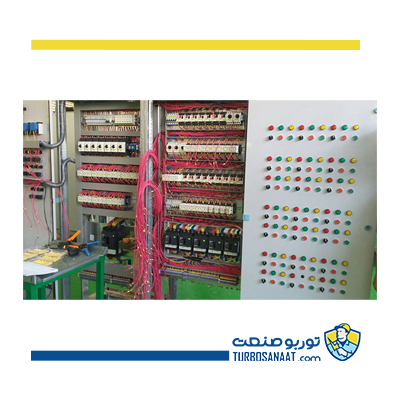

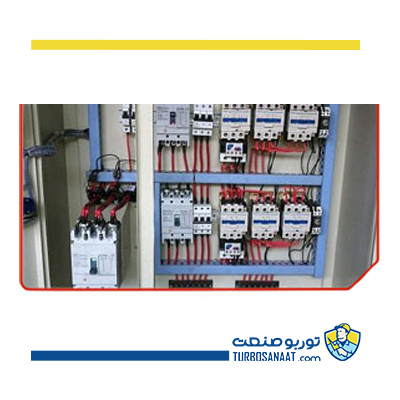

تابلو برق سه فاز و تک فاز

مشخصات فنی تابلو برق سه فاز و تک فاز

تابلو برق ها در صنایع در گستره کاربردی وسیعی مورد استفاده قرار می گیرند. ولتاژ مورد استفاده یا بصورت تکفاز و یا بصورت سه فاز است. در حالت تک فاز اختلاف سطح ولتاژ بین فاز و نول 220 ولت است ولی در حالت سه فاز اختلاف ولتاژ بین هر کدام از فاز ها با یکدیگر 380 ولت و اختلاف سطح ولتاژ بین هر فاز با نول 220 ولت است. اکثر مصرف کننده ها در صنعت بصورت سه فاز هستند. مصرف کننده های سه فاز از توان بالاتری نسبت به مصرف کننده های تکفاز برخوردار هستند. تجهیزات مربوط به مصرف کننده برق سه فاز نیز بصورت سه فاز طراحی شده اند، به عنوان مثال بریکر های سه فاز قابلیت قطع و وصل مدار در هر سه فاز با هم را دارند. تابلو برق سه فاز نوعی تابلو برق است که جهت تغذیه یک یا چند مصرف کننده سه فاز توسط یک ولتاژ ورودی سه فاز به کار گرفته می شود، البته مصرف کننده های تکفاز نیز می توانند از این تابلو تغذیه شوند. تابلو برق های تکفاز عمدتا در مراکز ساختمانی یا اداری و تجاری کاربرد دارند.

تابلو برق

تابلو برق فضایی بسته از جنس فلز یا پلاستیک است که مجموعه ای از تجهیزات برقی مختلف که مطابق نقشه ی قدرت و فرمان تعیین شده مونتاژ شده اند، در آن قرار میگیرند و مصرف کننده های مختلف می توانند از طریق آن تغذیه شوند.ابعاد تابلو های برق معمولا مطابق استاندارد خاص و تعیین شده ساخته می شوند و می تواند از ابعاد کوچک به اندازه ی یک یا چند کلید مینیاتوری تا سلول های بزرگ به اندازه ی یک یا چند اتاق باشد.

انواح طرح های تابلو برق

تابلو برق ها عمدتا در دو طرح سیواکن (SIVACON) و ریتال (RITTAL) ساخته می شوند.

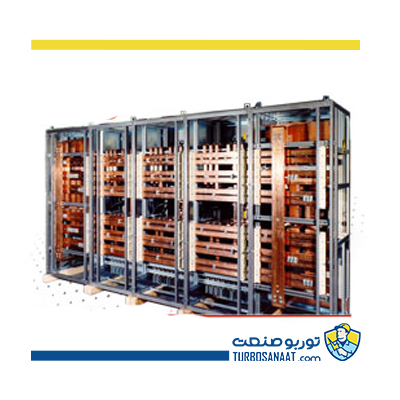

تابلو برق طرح سیواکن Sivacon

بدنه این تابلو ها دارای جزئیات و پیچیدگی های خاص خود در زمینه ی طراحی است و از طرفی بسیار انعطاف پذیر است و امکان کم یا زیاد کردن سلول ها در طرح توسعه وجود دارد. در بخش مکانیکی در ابتدا ورق های فلزی مطابق نقشه های از پیش طراحی شده توسط دستگاه های گیوتین برش می خورند. در مرحله بعد بوسیله ی دستگاه پانچ CNC ورق های برش خورده پانچ کاری می شوند و به مرحله ی بعدی یعنی مرحله ی خمکاری وارد می شوند و با دقت بالا توسط دستگاه خم کن در محل های مشخص شده خم کاری می شوند. و به مرحله نهایی یعنی مونتاژ سلول سیواکن فرستاده می شوند و توسط پیچ های مخصوص به چارچوب یا شاسی اصلی سلول سیواکن متصل می شوند. این تابلو ها بصورت دیواری، ایستاده معمولی و ایستاده کشویی ساخته می شوند و در هر نوع پیچیدگی و ساختار مخصوص خود را دارند. این سلول ها بسیار مستحکم، زیبا و انعطاف پذیر هستند.

1-دسته بندی تابلو ها از نظر سطح ولتاژ

1-1 تابلو های فشار ضعیف

سطح ولتاژ LV تا 1000 ولت می باشد. این تابلو ها برای تجهیزات با ولتاژ فشار ضعیف کمتر از 1000 ولت و بصورت دیواری و ایستاده ساخته می شوند.

1-2 تابلو های فشار متوسط

سطح ولتاژ فشار متوسط MV از 1000 تا 36000 ولت می باشد. این تابلو بعد از پست های توزیع قرار می گیرند و در دو دسته تابلو های فشار متوسط فیکس یا ثابت و تابلو های فشار متوسط کشویی ساخته می شوند.

1-3 تابلو های فشار قوی

سطح ولتاژ فشار قوی یا HV از 63000 ولت الی 400000 ولت می باشد. این دسته از تابلو ها وظیفه تبدیل ولتاژ یا عمل سو ئیچینگ در پست ها را بر عهده دارند و بنا به نوع عایق بکار رفته، جایگاه نصب، دلیل و نوع ساخت به دسته های مختلف تقسیم می گردد.

2- دسته بندی تابلو ها از لحاظ محل نصب

1-2- داخلی indoor

تابلو های داخلی تابلو هایی هستند که در محیط مسقف و سرپوشیده و یا در داخل محیط بسته قرار می گیرند.

2-2- بیرونی یا فضای باز out door

همانطور که از نامشان پیدا می باشد این تابلو ها در فضای باز و در معرض عوامل محیطی مانند رطوبت هوا، باد، نور خورشید و هجوم جانوران و غیره قرار می گیرند لذا به عایق بندی های مختلف جهت بالا بردن Ip نیازمند هستند. ضخامت رنگ این تابلو ها معمولا کمی بیشتر (بالاتر از 110 میکرون) می باشد. عایق بندی این تابلو جهت حفاظت در برابر باران و آب و گرد و خاک توسط تزریق فوم و نوار گردگیر در محل تقاطع درب ها و بدنه و همچنین فواصل می باشد. به منظور حفاظت در برابر نور خورشید و باران از کلاهک بر روی این تابلو ها استفاده می گردد.

3- دسته بندی از لحاظ ساختار

1-3- تابلو های ثابت fix

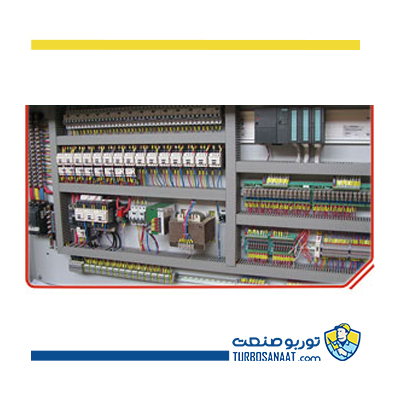

این تابلو ها به صورت ثابت و فیکس هستند و تجهیزات برقی بر روی سینی جا نمایی و سیم کشی شده و سپس سینی کار شده درون تابلو برق قرار می گیرد.

2-3- تابلو های کشویی

در این تابلو ها تجهیزات در داخل چندین کشو کار می شوند و سپس کشوها درون تابلو قرار می گیرند.داخل رفتن و بیرون آمدن کشو ها از تابلو بر روی ریل های مخصوص و ادوات مخصوص صورت می گیرد.

4- از لحاظ ایستایی

1-4- ایستاده (Free standing / Self standing)

تابلو های ایستاده در طرح های ریتال و سیواکن و غالبا در ارتفاع 2 متر ساخته می شوند و در صنایع بسیار پر کاربرد هستند و رنج جریانی تا 5000 آمپر در آنها قابل جای گذاری است.این تابلو ها مقاوم، زیبا، جادار با قابلیت کم کردن یا زیاد کردن سلول ها می باشد.

2-4- دیواری (Wall mounted)

تابلو های دیواری به دو صورت روکار و توکار ساخته می شوند و همان گونه که از نام آن پیداست، این نوع تابلو ها بر روی دیوار نصب می شوند.

1-2-4 تابلو های دیواری روکار Surface mounted

این تابلو ها بر روی سطح دیوار توسط نگهدارنده های خاص پیچ می شوند و اگر در محیط روباز باشند، یک قطعه به نام کلاهک بر روی آن نصب می شود تا در مقابل بارش باران و تابش آفتاب بدنه تابلو را مقاوم تر نماید.

2-2-4 تابلو های دیواری توکار Flash mounted یا Recessed mounted

تابلو های دیواری توکار در عمق دیوار یا سطح بصورت توکار نصب می شوند و در اطراف تابلو قاب نصب می گردد.
