تابلو برق فشار متوسط کمپکت GIS

مشخصات فنی تابلو برق فشار متوسط کمپکت GIS

GIS مخفف کلمه (GAS INSULATED SWITCH) به معنی کلید عایق بندی شده با گاز می باشد. در این نوع از تابلو های فشار متوسط کمپکت از گاز SF6 به عنوان عایق پیرامون باسبارها استفاده می گردد و تجهیزات کلیدزنی آن می تواند در محیط گازی و یا خلاء قرار بگیرند. این تابلو ها به صورت یکپارچه هستند. بدلیل عایق بودن و کمپکت بودن این تابلو ها، هنگام قطع و وصل هیچگونه آرک زده نمی شود و به همین دلیل این تابلو ها می توانند در مناطق با شرایط آب و هوایی مرطوب و با آلودگی صنعتی بالا، فضای کم، کشتی ها و زیر دریایی ها و … مورد استفاده قرار بگیرند. این تیپ تابلو ها نسبت به تابلو های AIS تا 50 درصد کمپکت تر و و مقرون به صرفه تر هستند. در این تابلو ها گاز SF6 درون محفظه وکیوم شده است و این امکان را فراهم می کنند که فاصله شینه های فازی را تا دو سوم کاهش دهیم و در نتیجه تجهیزات نیز با فاصله کمتری به هم نصب گردیده و در نتیجه تابلو کوچک تر شده و فضای بسیار کمتری را اشغال می نماید. این تابلو ها یکی از پرمصرف ترین تابلو ها در سطح کشور می باشند. از ویژگی های آن می توان به مقرون به صرفه بودن، ضمانت نامه 2 ساله و بیمه و خدمات پس از فروش 24 ساعته اشاره کرد. در این تابلو ها همچنین امکان مانیتورینگ و کنترل و بازرسی از راه دور بدون نیاز به تعمیر نیز وجود دارد.

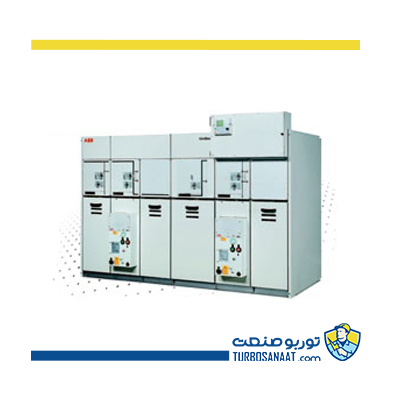

تابلوی فشار متوسط کمپکت SafeRing/SafePlus ساخت شرکت ABB

این تابلو آخرین تکنولوژی در ساخت تابلو های GIS در دنیا می باشد که با هر ترکیبی از سلولهای دژنگتوری، سکسیونری و سکسیونر فیوزدار و … قابل ساخت می باشد. از ویژگی های این تابلو بدنه با ورق ضخیم و طول عمر بالای مکانیکی و الکتریکی، قابلیت اطمینان بسیار بالا به همراه گارانتی 24 ماهه بدون قید و شرط می باشد. به دلیل استفاده از تکنولوژی GIS این تابلو ها نسبت به رطوبت و آلودگی و گرد و خاک کاملا عایق بوده و به دلیل بالا بودن ضریب اطمینان بالا نیاز به هیچ گونه عملیات تعمیر و نگهداری ندارند. عرض هر سلول تنها 32Cm، عمق کلی تابلو 76.5Cm و ارتفاع آن 133.6Cm می باشد. این تابلو ها کارایی بسیار بالا و رضایت بخشی دارند به گونه ای که در سخت ترین شرایط محیطی و آب و هوایی مانند خوزستان، هرمزگان، بوشهر و … امتحان خود را به خوبی پس داده اند. این تابلو بسته به نیاز مصرف کننده در انواع با قابلیت توسعه و یا بدون توسعه به صورت سلولهای تفکیک شده و یا یکپارچه و همچنین بصورت فرمان دستی و یا فرمان موتوری قابل به ساخت و ارائه می باشند.

مشخصات تابلو برق فشار متوسط کمپکت GIS

• ولتاژ نامی 12,24,36KV
• جریان نامی 200,400,630A
• درجه حفاظت IP 67
• جریان نامی 630A
• جریان اتصال کوتاه UP TO 21KA
• نوع سکسیونر سکسیونر گازی
• نوع دژنگتور دژنگتور گازی
• دارای رله ثانویه بامنبع تغذیه داخلی یا منبع تغذیه جدا
