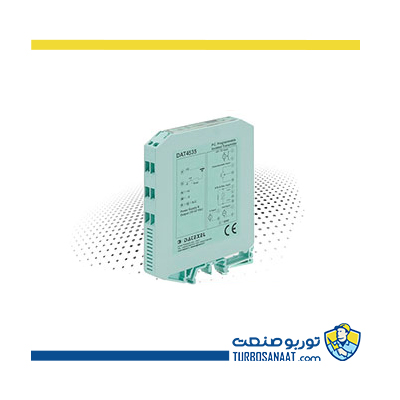

مشخصات فنی ترانسمیتر دما دات اکسل مدل DAT 4535
ترنسمیتر ایزوله یونیورسال مدل DAT 4535، قابل برنامه ریزی با Dip-Switch و PC، تابلویی (Rail mount) می باشد.
مشخصات فنی ترنسمیتر دما، ترنسمیتر ایزوله تابلویی (Rail Mount) یونیورسال، دات اکسل مدل DAT 4535
ترنسمیتر سیگنال تابلویی DAT 4535، یک ترنسمیتر ایزوله سیگنال یونیورسال است که قابلیت برنامه ریزی، با Dip-Switch و با کامپیوتر، هر دو را دارد. ورودی این ترنسمیتر یونیورسال است و می تواند ترموکوپل، RTD mA ،V ،mV، مقاومت و یا پتانسیومتر باشد و خروجی آن سیگنال 4 تا 20 میلی آمپر است. ترنسمیتر دات اکسل DAT 4535 بصورت لوپ پاور (Loop Power) می باشد و تغذیه آن می تواند بسیار کم و در حد 7 ولت مستقیم باشد. محدوده تغذیه این ترنسمیتر از 7 تا 32 ولت مستقیم می باشد.
ترنسمیتر دما دات اکسل DAT 4535، قابلیت اندازه گیری و خطی سازی ولتاژ، جریان و سیگنال های مقاومت، پتانسیومتر، ترموکوپل های استاندارد و RTD را دارد و در صورت نیاز، جبران سازی مقاومت سیم و نقطه سرد ترموکوپل را انجام می دهد. در فانکشن پروگرم مقادیر اندازه گیری شده به سیگنال جریانی 4 تا 20 میلی آمپر تبدیل می شود. ترنسمیتر دات اکسل DAT 4535، دارای دقت بالا، کارایی بالا و پایداری در حوزه دما و زمان می باشد.
کار پروگرم و برنامه ریزی، با استفاده از یک Dip-Switch، که در کنار بدنه ترنسمیتر تعبیه شده است، انجام می شود. با استفاده از این Dip-Switch، امکان انتخاب نوع سنسور، صفر و رنج ورودی و خروجی، بدون احتیاج به دوباره کالیبره کردن تجهیز وجود دارد. همچنین، با استفاده از کامپیوتر شخصی، کاربر امکان پروگرم کردن کلیه پارامتر ها را با توجه به نیاز خودش دارد. ترمینال های سیگنال جریان در سمت ورودی، فقط باید به لوپ جریانی اکتیو متصل شوند.
ایزولاسیون گالوانیک 1500 VAC، باعث حذف اثرات همه لوپای زمین می شود و امکان استفاده از ترنسمیتر را در شرایط محیطی سخت و کاربرد های صنعتی فراهم می کند. ترنسمیتر دات اکسل DAT 4535، دارای یک بدنه پلاستیکی با ضخامت 12.5 میلیمتر می باشد و جهت نصب در ریل تابلو مطابق با استاندارد های EN-50022 و EN-50035 می باشد. دقت ترنسمیتر دات اکسل DAT 4535، برای ترموکوپل، RTD و پتانسیومتر، 0.1 درصد FS، و برای میلی ولت، ولتاژ و میلی آمپر، 0.05 درصد می باشد.
| نوع ورودی | ترموکوپل (درجه سانتی گراد) | نوع | حداقل | حداکثر | Min Span |
| J K S R B E T N |
200- 200- 0 0 0 200- 200- 200- |
1200 1300 1750 1750 1850 1000 400 1300 |
100 100 400 400 400 100 100 100 |
||
| RTD (*) 2، 3 و 4 سیمه (درجه سانتی گراد) |
Pt 100 Pt 1000 Ni 100 Ni 1000 |
200- 85- 60- 60- |
850 185 180 150 |
50 30 50 30 |
|
| ولتاژ | میلی ولت میلی ولت میلی ولت ولت |
100- 100- 100- 10 |
90 200 800 10 |
5 10 20 1 |
|
| پتانسیومتر (Rnom.< 50KW) (درصد) |
0 | 100 | 10 | ||
| RES (2 ،3 و 4 سیمه) (اهم) |
0 0 |
500 2000 |
50 50 |
||
| جریان (میلی آمپر) | 0 | 20 | 1 | ||
| نوع خروجی | جریان مستقیم (میلی آمپر) | 4 | 20 | 4 | |
| منبع تغذیه | 7 تا 32 ولت DC | ||||
| حفاظت در برابر پلاریته معکوس | 60 ولت DC | ||||
| مصرف جریان | خروجی جریان ماکزیمم 3.5 میلی آمپر | ||||
| مشخصات فیزیکی | دمای عملکرد | درجه سانتی گراد | 20- تا 70+ | ||
| دمای نگهداری | 40- تا 85+ | ||||
| رطوبت | 0 تا 90 درصد | ||||
| وزن | تقریبا 90 گرم | ||||
| ابعاد | 90×112×12.5 میلی متر | ||||
ترنسمیتر دما دات اکسل سری DAT 4535 بصورت پیش فرض از کارخانه با تنظیمات زیر به مشتری ارائه می گردد:
- نوع ورودی: Pt 100 سه سیمه
- رنج دمای ورودی: 0 الی 200 درجه سانتیگراد
- رنج خروجی: 4 الی 20 میلی آمپر
اما با استفاده از کامپیوتر امکان تنظیم همه ورودی ها و خروجی ها طبق جدول فوق وجود دارد.
نحوه استفاده از ترانسمیتر دما دات اکسل مدل DAT 4535
- ترانسمیتر دما دات اکسل مدل DAT 4535، باید با یک ولتاژ مستقیم بین 7 تا 32 ولت تغذیه شود. این ولتاژ به ترمینال های P (+V) و O (-V) و یا ترمینال های N (+V) و M (-V) اعمال می گردد.
- خروجی سیگنال 4 تا 20 میلی آمپر، در لوپ پاور قابل اندازه گیری است، همانطور که در شکل نحوه اتصال خروجی توضیح داده شده است.
- بار R، امپدانس ورودی ابزار دقیق در لوپ جریانی است، جهت رسیدن به یک اندازه گیری صحیح، مقدار بار R، به عنوان بخشی از مقدار منبع تغذیه محاسبه می شود.
- اتصالات ورودی باید همانند شکل اتصالات ورودی انجام شود.
نحوه اتصال منبع تغذیه و خروجی در ترانسمیتر دما دات اکسل مدل DAT 4535
نحوه اتصال انواع ورودی در ترانسمیتر دما دات اکسل مدل DAT 4535
اتصالات ورودی باید مشابه شکل زیر انجام شود:
| ترموکوپل | ترمینال های L+ و I- |
| میلی ولت | ترمینال های L+ و I- |
| RTD، دو سیمه | ترمینال های G و I |
| مقاومت 2 سیمه | ترمینال های G و I |
| RTD، سه سیمه | ترمینال های I و G، جبران ساز H |
| مقاومت 3 سیمه | ترمینال های I و G، جبران ساز H |
| RTD، چهار سیمه | ترمینال های L و H، جبران ساز I و G |
| مقاومت 4 سیمه | ترمینال های L و H، جبران ساز I و G |
| پتانسیومتر | ترمینال های I و G، پایه متغیر H |
| ولت | مثبت E و منفی I |
| میلی آمپر | مثبت F و منفی I |
نحوه کالیبره و کانفیگور کردن ترانسمیتر دما دات اکسل مدل DAT 4535 با استفاده از کامپیوتر شخصی
با استفاده از نرم افزار DATSOFT ورژن 2.7 امکان انجام موارد زیر وجود دارد:
- تنظیم پروگرم پیش فرض تجهیز
- پروگرم کردن آپشن ها با استفاده از Dip-Switch امکان پذیر نمی باشد مانند (Burn-Out Level ،CJC Offset ،Trip Alarm Settings ،Delay on Output)
- خواندن REAL TIME، مقادیر ورودی و خروجی
- دنبال کردن تنظیمات Dip-Switch
جهت کانفیگور کردن تجهیز مراحل زیر را انجام دهید:
- تجهیز را برق دار کنید.
- حفاظ پلاستیکی تجهیز را بردارید.
- واسط PRODAT به PC (COM port) و تجهیز (PGRM Connector) را متصل کنید.
- نرم افزار DATSOFT را باز کنید.
- پورت COM را انتخاب کنید.
- بر روی گزینه “OPEN COM” کلیک کنید.
- بر روی گزینه “PROGRAM” کلیک کنید.
- دیتا پروگرم را تنظیم کنید.
- بر روی گزینه “WRITE” کلیک کنید تا دیتا پروگرم به تجهیز منتقل شود.
توجه: در طی انجام این عملیات، تجهیز باید برقدار باشد و کابل TX/RX باید متصل باشد. جهت کسب اطلاعات در مورد نرم افزار DATSOFT، به راهنمای این نرم افزار مراجعه کنید.
نحوه کالیبره و کانفیگور کردن ترنسمیتر دما مدل DAT 4535 با استفاده از Dip-Switch
- درب جانبی تجهیز را بردارید.
- سلکتور جدول ورودی را با استفاده از SW2 [1] Dip-Switch، تنظیم کنید. (به جدول شماره 1، مراجعه شود.)
- نوع ورودی را با استفاده از Dip-Switch های SW1 [1 الی 4]، تنظیم کنید. (به جدول 2A و 2B مراجعه شود.)
- چنانچه آپشنی در نظر گرفته شده است، با استفاده از Dip-Switch SW2 [2]، تنظیم شود. (به جدول شماره 3 مراجعه شود.)
- حداقل مقدار Scale ورودی (صفر) را با استفاده از Dip Switch های SW1 [5 الی 8]، تنظیم کنید. (به جدول شماره 4 مراجعه شود.)
- مقدار full Scale را با استفاده از Dip Switch های SW2 [3 الی 8]، تنظیم کنید. (به جدول شماره 4 مراجعه شود.)
یک مثال از تنظیمات PT-100 سه سیمه از 50- تا 200 درجه سانتیگراد
جدول 1، انتخاب جدول ورودی
جدول 2A، انتخاب نوع ورودی
جدول 2B، انتخاب نوع ورودی
جدول 3، آپشن
توجه: برای تنظیم رنج ورودی به جدول شماره 4 مراجعه شود. (با توجه به نوع ورودی که در جدول 1، جدول 2A و جدول 2B مشخص شده است.)
جدول 4A، تنظیمات Scale ورودی ترموکوپل و میلی ولت
جدول 4B، تنظیمات Scale ورودی Pt 100 ،Pt 1K ،Ni 100 ،Ni 1K
جدول 4D، تنظیمات Scale ورودی مقاومتی کمتر از 500 اهم
جدول 4E، تنظیمات Scale ورودی پتانسیومتر
جدول 4F، تنظیمات Scale ورودی میلی آمپر
جدول 4G، تنظیمات Scale ورودی ولتاژ
ابعاد ترانسمیتر دما دات اکسل مدل DAT 4535
کاربرد ترانسمیتر دما دات اکسل مدل DAT 4535
- ترنسمیتر دمای ترموکوپل
- ترنسمیتر ایزوله میلی ولت
مزایای ترنسمیتر دما، ترنسمیتر ایزوله تابلویی (Rail Mount) یونیورسال، دات اکسل مدل DAT 4535
- ورودی قابل برنامه ریزی یونیورسال برای:
- میلی ولت، ترموکوپل، RTD ،Res، پتانسیومتر، ولت و میلی آمپر
- خروجی جریانی قابل برنامه ریزی 4 تا 20 میلی آمپر
- قابلیت کانفیگور کردن با Dip-Switch و PC
- دارای دقت بسیار بالا
- قابلیت کانفیگور کردن On-Field
- قابلیت ایزولاسیون گالوانیک در 1500 V Ac
- سازگاری با استاندارد EMC
- مناسب جهت نصب در ریل تابلو (DIN Rail Mounting) مطابق با استاندارد EN-50022 و EN50035
