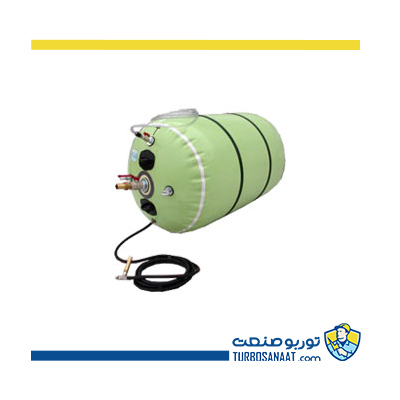

توپی انسداد نفت و گاز

مشخصات فنی توپی انسداد نفت و گاز

مشخصات فنی انواع توپی انسداد مناسب برای صنایع نفت و گاز در جدول زیر ذکر شده است.

انواع توپی انسداد نفت و گاز

تیپ	تصویر	مشخصات
F		فشار باد: 0.30 تا 0.6 بار قطر استاندارد: 100 تا 1800 mm
FOG/NC		فشار باد: 0.5 تا 1.9 بار قطر استاندارد: 100 تا 1700 mm
FOG/NO و FOG/SO		فشار باد: 0.3 تا 0.7 بار قطر استاندارد: 600 تا 900 mm – 1400 تا 2100 mm
FOG/SC		فشار باد: 0.5 تا 1.9 بار قطر استاندارد: 100 تا 1700 mm
G		فشار باد: 0.4 تا 1.8 بار قطر استاندارد: 100 تا 1800 mm
H		فشار باد: 0.5 تا 2.0 بار قطر استاندارد: 100 تا 1800 mm

مسدود کننده تیپ F

مسدود کننده پنوماتیکی تیپ F برای متصل کردن لوله های گاز با فشار ضعیف کاربرد دارد که به صورت موقت برای مسدود کردن خطوط لوله ها استفاده می شود. پس از قرار دادن توپی انسداد در داخل لوله از طریق شیر و شلنگ قابل انعطاف به صورت دستی از گاز نیتروژن یا هوا پر می شود. بعد از اتمام کار مجددا می توان از توپی انسداد برای پروژه های دیگر استفاده کرد. مسدود کننده پنوماتیکی تیپ F از پلاستومرهای مقاوم در برابر گاز ساخته شده است که قابلیت ارتجاعی تا 30 درصد بیشتر از سایز معمولی خود را دارد. افزایش سایز توپی انسداد تیپ F در تصاویر این تیپ قابل مشاهده است.

مسدود کننده تیپ FOG/NC

توپی انسداد پنوماتیکی تیپ FOG/NC برای نصب کردن موقتی لوله های دایره ای (مدور) مانند خطوط فاضلاب، کانال های آبی و شبکه های نفت و گاز کاربرد دارند. این توپی های انسداد به منظور جدا کردن بخشی از لوله که حاوی سیال می باشد استفاده می شود که با استفاده از توپی انسداد مسیر سیال را مسدود کرده و به راحتی می توان خطوط لوله را تعمیر و یا نگهداری نمود. این توپی انسداد پنوماتیکی (همراه با تیپ FOG/SC) را می توان برای تست فشار در لوله هایی استفاده کرد که نمی توان سیال را در لوله قرار داد. لوازم جانبی این توپی انسداد شامل شش متر شلنگ انعطاف پذیر برای پر کردن هوا و رینگ فلزی می باشد. این توپی انسداد (فقط برای قطر لوله های بزرگ) مجهز به دسته هایی می باشد که در موقعیت مناسب در خطوط لوله کشی قرار بگیرد. توپی انسداد پنوماتیکی نوع FOG/NC را می توان با وجود تجهیزات شلنگ قابل انعطاف، شیر، شیر اطمینان از گاز نیتروژن و هوا پر کرد. این تیپ از توپی های انسداد از پارچه مصنوعی خاصی ساخته شده که در هر دو طرف آن با پلاستومرهای مقاوم در برابر سیالات و مایعات غیر خورنده پوشیده شده است.

مسدود کننده تیپ FOG/NO و FOG/SO

توپی انسداد پنوماتیکی تیپ FOG/NO در لوله های تخم مرغی شکل (OVOIDAL) استفاده می شود. این لوله ها معمولا در خطوط فاضلاب، خطوط طراحی و شبکه های نفت و گاز کاربرد دارند. از توپی انسداد به صورت موقت در این لوله ها استفاده می شود تا کار نصب به سهولت انجام پذیرد. از مسدود کننده تیپ FOG/NO برای جدا کردن سیال در لوله استفاده می شود تا کار تعمیر و نگهداری خطوط لوله به راحتی و با کیفیت مناسب انجام شود. توپی انسداد پنوماتیکی تیپ FOG/NO و FOG/SO برای تست فشار در لوله های حاوی سیال مورد استفاده قرار می گیرد. در محلی که نیاز به باز شدن لوله است توپی انسداد آن نقطه را مسدود کرده و به راحتی قسمت مورد نظر باز می شود.مسدود کننده پنوماتیکی را می توان از تجهیزات موجود در آن مانند شیر، شیر اطمینان و شلنگ منعطف از هوا یا گاز نیتروژن پر کرد. این تیپ از مسدود کننده ها ساختار مناسبی برای آب بندی دارند و از پارچه های مخصوصی ساخته شده که به لطف پلاستومرهای موجود در آن در برابر آب و مایعات غیر خورنده مقاوم می باشد.

مسدود کننده تیپ FOG/SC

توپی انسداد پنوماتیکی تیپ FOG/SC همراه با تیپ FOG/NC برای تست فشار در لوله ها زمانی که سیال و فشاری در خط لوله وجود ندارد استفاده می شود. این تیپ از توپی های انسداد برای نصب لوله های دوار به طور موقت در خط لوله قرار می گیرد. در خطوط لوله فاضلاب، خطوط طراحی، خطوط نفت و گاز و بسیاری موارد دیگر برای جدا کردن سیال از لوله حاوی سیال در تعمیر و نگهداری خط لوله از این تیپ توپی انسداد استفاده می کنند. در این نوع پنوماتیکی توپی انسداد با کمک تجهیزات شیر، شیر اطمینان و شلنگ قابل انعطلاف موجود می توان از هوا یا گاز نیتروژن پر کرد. توپی های انسداد تیپ FOG/SC برای آب بندی کردن با کیفیت بالا از پارچه های خاصی ساخته شده است و برای این که در برابر سیالات و مایعات غیر خورنده مقاوم شود در هر دو طرف از پلاستومرهای مقاوم استفاده شده است. این تیپ از مسدود کننده ها برای قطر های بزرگ طراحی شده است و به لطف وجود دسته های تعبیه شده در موقعیت مناسب در خط لوله قرار می گیرد.

مسدود کننده تیپ G

مسدود کننده پنوماتیکی تیپ G برای اتصال خطوط لوله های گازی با فشار نسبتا کم استفاده می شود. برای این منظور این مسدود کننده دارای 2 واشر است که باعث افزایش مقاومت در برابر فشار باقی مانده در خط می شود. این مسدود کننده پنوماتیکی از پارچه های مصنوعی مخصوص پوشانده شده است که در هر صورت از پلاستیک های مقاوم در برابر نفت ساخته شده است. قطر ارتجاعی توپی انسداد باعث می شود لوله کامل آب بندی شده و عملیات اتصال لوله با کیفیت مناسب انجام شود.

زمانی که توپی انسداد در موقعیت مناسب خود در خطوط لوله کشی قرار گرفت می توان به راحتی به لطف دو دستگیره که در توپی انسداد قرار دارد از طریق شلنگ قابل انعطاف از هوا یا نیتروژن پر کرد. این تیپ از توپی انسداد مجهز به شیر و شیر اطمینان می باشد.

مسدود کننده تیپ H

توپی انسداد پنوماتیکی تیپ H مناسب برای نصب موقتی لوله های دایره ای مانند خطوط نفت و گاز است و در فشارهای نسبتا بالا کارایی دارد. این مسدود کننده پنوماتیکی از پارچه های مصنوعی مخصوص برای آب بندی بیشتر در خط لوله پوشیده شده است که با ساختار پلاستومری مخصوص و مقاوم در برابر نفت می تواند کارایی بالایی داشته باشد. این تیپ از توپی انسداد شامل چهار واشر برای افزایش مقاومت در برابر فشار باقی مانده در لوله می باشد. می توان از طریق شلنگ انعطاف پذیر، شیر و شیر اطمینان توپی انسداد را از هوا یا گاز نیتروژن پر کرد. میزان انعطاف و کشش این تیپ از توپی های انسداد باعث می شود لوله آب بندی کامل شده و کار نصب با کیفیت بالاتری انجام شود. این توپی ها مجهز به دسته هایی می باشد که در لوله ها، موقعیت درست و صحیح داشته باشد.

• خط لوله باید تعمیر شود.
• لوله را بریده و قسمت شکسته را جدا می کنیم.
• توپی انسداد را در محل مربوطه قرار داده و از هوا پر می کنیم.
• لوله های جدید را جوش می دهیم.
• بعد از عملیات جوشکاری توپی های انسداد در مسیر جریان حرکت می کنند و در نقطه بازیابی آن ها را خارج می کنیم. توپی های انسداد بدون داشتن قطعات فلزی می تواند در مسیر جریان خط لوله رها شده وبه اصطحکاک داخل لوله غلبه کرده و در فیلترهای خروجی بازیابی شوند.

کاربرد توپی انسداد (مسدود کننده) نفت و گاز

• مسدود کردن خطوط نفت و گاز برای آزمایش های جوشکاری PT، VT، MT و غیره
• مسدود کردن خطوط انتقال برای تعمیرات موضعی
• مسدود کردن خطوط لوله برای انحراف شبکه انتقال
