درایر تبریدی

مشخصات فنی درایر تبریدی کمپرسور

رطوبتی که همراه با هوای گرفته شده از محیط وارد کمپرسور هوا (پمپ باد) شده است در این فرآیند به آب تبدیل می شود و پس از ته نشین شدن به وسیله شیر برقی اتوماتیک (اتو درین) از دستگاه خارج می گردد.

عدم استفاده از داست فیلتر (میکروفیلتر با دقت 5 میکرون) در درایر تبریدی کمپرسور، کم حجم بودن دستگاه، پایین بودن هزینه تعمیر و نگهداری و عمر طولانی و غیره باعث افزایش استفاده ازاین درایر کمپرسور در طیف گسترده ای از صنعت همچون صنایع غذایی و داروسازی و درمانی شده است. همانطور که در طراحی خط توزیع هوای کمپرسور لازم است، درایر کمپرسور پس از مخزن نصب می گردد و هوای فشرده شده خروجی از کمپرسور که به سبب افزایش فشار، که تا حدودی گرم تر از هوای محیط هم می باشد را به وسیله سردسازی و رساندن به نقطه شبنم رطوبت زدایی می کند.

پارامتر های مهم به هنگام انتخاب درایر کمپرسور

• ظرفیت و میزان دبی هوای تولید شده توسط کمپرسور
• دمای محیط و رطوبت موجود در اطراف کمپرسور
• دمای ورودی هوای فشرده شده توسط کمپرسور به داخل درایر
• فشار کاری کمپرسور

برند های موجود درایر تبریدی

انواع برند درایر تبریدی

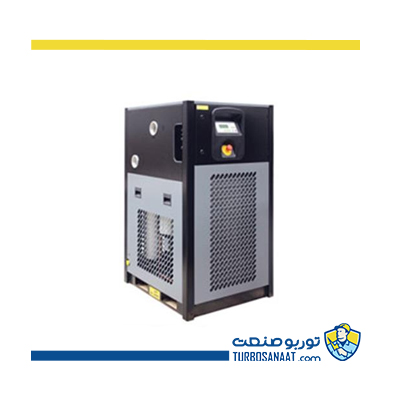

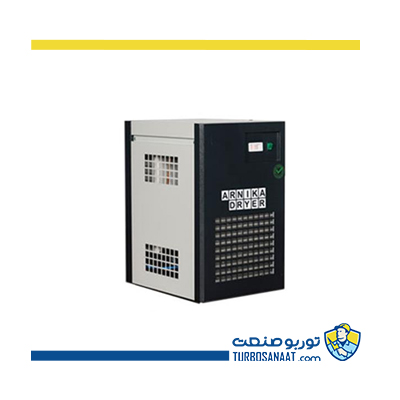

درایر تبریدی Mikropor	درایر تبریدی Arnika

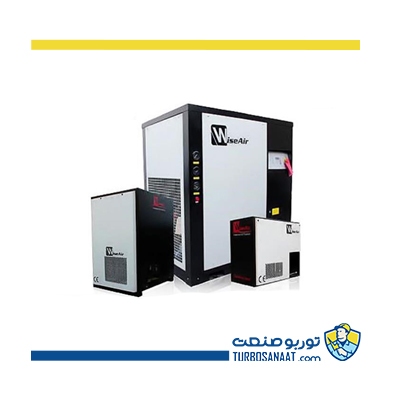

درایر تبریدی Wise Air
توضیحات

مشخصات فنی درایر تبریدی کمپرسور

* تمامی مدل های درایر تبریدی کمپرسور دارای حداکثر فشار کاری 16 بار می باشند.

نکات مهم در هنگام خرید درایر کمپرسور (رطوبت گیر پمپ باد)

• برای اینکه فرایند جذب و حذف رطوبت در کمپرسور به صورت کامل انجام گیرد توصیه میگردد ظرفیت درایر کمپرسور، بیست درصد بیشتر از خود کمپرسور در نظر گرفته شود.
• مکانی که درایر کمپرسور و سایر تجهیزات در آنجا استقرار می یابد، باید از تابش مستقیم نور خورشید دور باشد و لازم است هوای ورودی به آن بدون گرد و غبار و خشک باشد.
• خط لوله انتقال هوای فشرده شده باید با ظرفیت کمپرسور (پمپ باد) متناسب باشد.
• در زمان انتقال و نصب از وارد شدن ضربه به درایر کمپرسور جلوگیری گردد.
• لزوم استفاده از تله آبگیر کمپرسور قبل از درایر (خشک کن هوا) به منظور افزایش راندمان درایر

درایر تبریدی کمپرسور چه وظیفه ای دارد؟

• از ورود رطوبت به ماشین آلات صنایع دارویی، شیمیایی و غذایی جلوگیری می کند.
• از اکسید شدن و زنگ زدن و خوردگی قطعات و ماشین آلات مصرف کننده هوای فشرده جلوگیری می کند.

نقطه شبنم در درایر تبریدی یعنی چه؟

به دما و فشار کاری مشخصی از بخار آب نقطه شبنم می گویند و در کمپرسور وقتی هوای فشرده شده خروجی به نقطه شبنم می رسد، بخار موجود در آن به صورت قطرات آب بر روی قطعات نمایان می گردد و غالبا باعث به وجود آمدن مشکلاتی در خطوط تولید می گردد.

برای حذف کامل رطوبت و جلوگیری از ورود آن به سیستم و تجهیزات پنوماتیکی از دستگاهی به اسم درایر تبریدی (خشک کن هوای کمپرسور) استفاده می گردد. پیشنهاد ما برای حداکثر حذف رطوبت از هوای فشرده استفاده از درایر تبریدی میکروپور Mikropor ترکیه می باشد که جزو با کیفیت ترین تولید کنندگان خشک کن هوای فشرده در جهان است.

تکنولوژی باعث شده که بسیاری از صنایع حساس به هوای فشرده وابسته باشند و از این رو کیفیت هوای مصرفی در صنایع از اهمیت بسیار زیادی برخوردار است.

شرایط نصب درایر تبریدی بعد از کمپرسور اسکرو

• توصیه می گردد حتما برای کمپرسور یک فضای مسقف و دور از گرد و غبار و تابش از نور خورشید در نظر گرفت و درایر تبریدی را در نزدیکی کمپرسور در کمپرسور خانه جایگذاری کرد.
• برای بالا بردن راندمان سیستم لازم است که ظرفیت درایر از ظرفیت کمپرسور حداقل 20 درصد بیشتر باشد تا در هنگام افزایش دمای هوا، ظرفیت درایر افزایش پیدا کرده و هوا را مجدد به نقطه شبنم برساند.
• دمای محیطی که درایر کمپرسور در آن قرار دارد باید حداکثر بین 7 تا 45 درجه سانتیگراد باشد و علاوه بر این لازم است که دمای هوای فشرده که به درایر تبریدی وارد می گردد از 50 درجه سانتیگراد کمتر باشد.
• فاصله مجاز از طرفین برای نصب درایر کمپرسور نباید از 60 سانتی متر تجاوز کند.
• پایه های دستگاه نقش فندانسیون و لرزه گیر را دارد، توصیه می گردد پایه ها باز نشود.
• درایر تبریدی کمپرسور باید در مقابل گرمایش و سرمایش محیط اطراف محافظت گردد.
• در هنگام نصب از صحت نصب اتصالات اطمینان حاصل گردد.
• در درایر تبریدی میکرو پور، میکروفیلر MX در ورودی و میکروفیلتر MY در خروجی نصب می گردد.
• در زمان لوله کشی حتما باید از لوله زد زنگ و یا PVC و متناسب با اتصالات ورودی و خروجی درایر کمپرسور استفاده گردد و از مصرف هرگونه شیلنگ در انتقال هوای فشرده جلوگیری به عمل آید.
• تله آبگیر کمپرسور می بایست بین مخزن ذخیره هوای فشرده و درایر تبریدی نصب گردد.

الزامات راه اندازی درایر تبریدی کمپرسور

1. قبل از اینکه هوای فشرده تولید شده در کمپرسور به درایر تبریدی وارد گردد، برای حذف ذرات آلاینده هوای فشرده باید حداقل 10 دقیقه در بیرون از درایر نگهداری گردد و سپس با فشار مجاز به درایر کمپرسور وارد گردد.
2. در هنگام روشن نمودن کمپرسور (پمپ باد) باید به این نکته توجه داشت که بایستی درایر تبریدی حداقل 15 دقیقه قبل از به کار افتادن هواساز (ایرند) کمپرسور روشن گردد و در هنگام خاموش کردن کمپرسور 15 دقیقه بعد از آن خاموش گردد.

نکات اصلی در زمان نگهداری درایر تبریدی

• هفته ای دو تا سه بار به وسیله هوا با فشار مناسب تنظیف گردد.
• از تغییر تنظیمات اولیه دستگاه بدون هماهنگی خودداری شود.
• درجه حرارت محیط کمپرسور خانه به طور مستمر کنترل گردد.
• میکروفیلتر استفاده شده در درایر تبریدی دارای ساعت کارکرد مجاز 6 ماه یا 5000 ساعت می باشد و توصیه می گردد بعد از این زمان سریعا به تعویض آن اقدام نمایید.
• برای اینکه مبدل درایر تبریدی دچار آبگرفتگی نگردد شیلنگ تخلیه چک کردد که تاخوردگی نداشته باشد.

برند های معتبر ایر درایر تبریدی

در کشور ایران معتبر ترین برند های ارائه دهنده ایر درایر تبریدی کمپرسور، هیتما HITEMA، وایز ایر WISE AIR، میکروپور MIKROPOR و آرنیکا Arnika Dryer می باشند و لازم به ذکر است که برند وایز ایر یکی از برند های با کیفیت چینی می باشد که الگو گرفته از درایر تبریدی دومینک هانتر است.

ایر درایر کمپسور میکروپور MIKROPOR برند ترکیه ای می باشد و دفتر مرکزی این کمپانی در آنکارا واقع شده است و همچنین در کشور آمریکا نیز دارای دفتر و انبار می باشد.

ویژگی های درایر تبریدی میکروپور

ایر درایر کمپرسور میکروپور MIKROPOR با اسم (MKE (IS نام گذاری می گردد و عددی در جلوی اسم محصول قرار می گیرد که نشان دهند بالاترین میزان دبی عبوری دستگاه می باشد.

بزرگترین ویژگی درایر تبریدی میکروپور سری MKE این است که درون کابین دستگاه میکروفیلتر اولیه و ثانویه قرار گرفته که باعث سهولت در نصب و نگهداری دستگاه می گردد و به طور کلی در صورت خرید درایر تبریدی سری MKE، دیگر نیازی به خرید میکروفیلتر به صورت جدگانه ندارید و طراحی بدنه دستگاه به گونه ای است که به سادگی می توان درب دستگاه را باز و در صورت نیاز قطعات مصرفی را تعویض نمود.

انتخاب سایز مناسب درایر تبریدی برای کمپرسور

اولین مساله ای که زمان انتخاب درایر تبریدی باید به آن توجه کرد نسبت سایز درایر به ظرفیت کمپرسور است و در صورتی که درایری که برای سیستم انتخاب می شود کوچک تر از سایز مورد نیاز باشد، به علت گرم شدن بیش از حد درایر، راندمان سیستم به شدت کاهش پیدا می کند و عملیات حذف رطوبت به طور کامل انجام نمی پذیرد. در ادامه می توان نتیجه گیری کرد که سایز درایر در راندمان رطوبت گیری کمپرسور نقش بسزایی دارد.
برای انتخاب بهترین سایز درایر تبریدی متناسب با ظرفیت کمپرسور، مهم ترین عاملی که باید در نظرف گرفت ظرفیت تولید باد کمپرسور می باشد و همچنین عواملی مانند دمای هوای محیط و دمای هوای ورودی به دایر نیز در انتخاب درایر تبریدی تاثیر گذار می باشد.
سایز درایر تبریدی کمپرسور= ظرفیت تولید هوای کمپرسور/ ضریب تصحیح دمای هوای ورودی به درایر/ ضریب تصحیح دمای محیط نصب درایر/ ضریب تصحیح فشار مورد نظر

روش نصب درایر تبریدی

در صورت قرار گرفتن درایر تبریدی پس از کمپرسور باد نکات زیر باید رعایت شود:

• برای افزایش راندمان درایر کمپرسور نیاز است که در قسمت پایینی مخزن هوای فشرده یک عدد شیر تخلیه نصب گردد و در فواصل زمانی معین به تخلیه آب کندانس شده در مخزن اقدام شود تا آب کمتری به درایر کمپرسور وارد شده و فشار کمتری را محتمل گردد.
• تله آبگیر بعد از خروجی کمپرسور نصب گردد و ترجیها از تله آبگیر اتودرین دار استفاده شود.
• در درایر تبریدی پیش از ورود هوای فشرده نیاز است که یک عدد میکرو فیلتر نصب گردد تا از ورود ناخالصی های موجود در هوای خروجی از مخزن به درایر تبریدی جلوگیری شود.شایان ذکر است که در زمان استفاده از درایر تبریدی میکروپور به نصب جداگانه میکروفیلتر احتیاجی نمی باشد.
• در زمانی که درایر بعد از کمپرسور نصب می گردد برای حذف لرزش و جلوگیری از انتقال آن به درایر حتما از شیلنگ مناسب استفاده گردد.

راهنمای راه اندازی درایر تبریدی کمپرسور

پس از انتخاب مکان و جایگذاری درایر و نصب اتصالات آن، حتما تا 4 ساعت صبر کنید تا گازمبرد درون کمپرسور درایر ته نشین گردد.

پس از طی شدن زمان ذکر شده درایر را روشن نمایید و بعد از 15 الی 20 دقیقه شیر مخزن را باز نموده تا هوا به آرامی به درایر وارد گردد. توجه شود که حتما قبل از ورود هوا به درایر کمپرسور آن را 15 الی 20 دقیقه زودتر روشن نمایید.

لیست قیمت درایر تبریدی کمپرسور

با عرض پوزش کلیه قیمت ها در حال بروز رسانی می باشد، لطفا جهت استعلام قیمت خرید با واحد فروش تماس حاصل نمایید.
