مشخصات فنی زانویی جوشی (ELBOW)

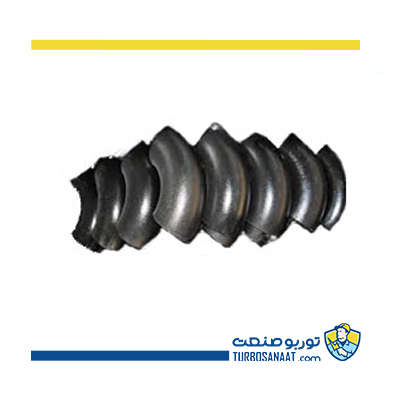

اتصالاتی از لوله ها که به صورت خمیده و زاویه دار هستند زانویی نامیده می شوند. زانویی ها که به صورت اتصالات خمیده هستند در خطوط پایپینگ بسته به زاویه خود، مسیر جریان را عوض می کنند. زانویی ها نسبت به کاربرد های که دارند در پایپ ها، شلنگ ها و غیره دارای زاویه های مختلفی می باشند که معمولا کمتر یا بیشتر از 90 درجه هستند. زانویی جوشی در پنج نوع 45، 90 و 180 درجه به صورت شعاع بلند (Long Radius) و همچنین 90 و 180 به صورت شعاع کوتاه (Short Radius) تولید می گردد.
انواع زانویی جوشی

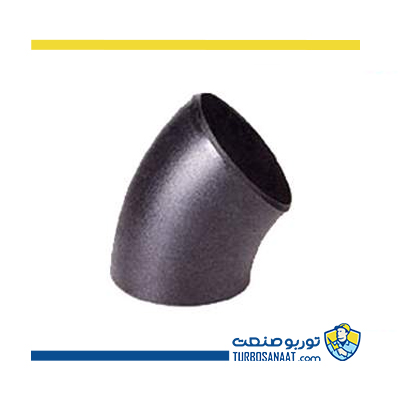

- زانویی شعاع کوتاه 45
- زانویی شعاع بلند 45 و 90
مشخصات فنی زانویی جوشی یا Elbow
Long and Short Radius 45°/ 90° Elbows
| قطر خارجی لوله (NPS) | قطر اسمی (D) | از مرکز تا انتها | |||
| زانوی شعاع بلند | زانوی شعاع کوتاه | ||||
| 90 درجه | 45 درجه | 90 درجه | 45 درجه | ||
| ½ | 21.3 | 38.1 | 15.4 | – | – |
| ¾ | 26.7 | 38.1 | 19.1 | – | – |
| 1 | 33.4 | 38.1 | 22.4 | 25.4 | – |
| 1-¼ | 42.2 | 47.8 | 25.4 | 31.8 | – |
| 1-½ | 48.3 | 57.2 | 28.4 | 38.1 | – |
| 2 | 60.3 | 76.2 | 35.1 | 50.8 | – |
| 2-½ | 73.0 | 95.2 | 44.4 | 63.5 | – |
| 3 | 88.9 | 114.3 | 50.8 | 76.2 | 31.6 |
| 3-½ | 101.6 | 133.4 | 57.2 | 88.9 | 36.8 |
| 4 | 114.3 | 152.4 | 63.5 | 101.6 | 42.1 |
| 5 | 141.3 | 190.5 | 79.2 | 127.0 | 52.6 |
| 6 | 168.3 | 228.6 | 95.2 | 152.4 | 63.4 |
| 8 | 219.1 | 304.8 | 127.0 | 203.2 | 84.2 |
| 10 | 273.1 | 381.0 | 158.8 | 254.0 | 105.2 |
| 12 | 323.9 | 457.2 | 190.5 | 304.8 | 126.3 |
| 14 | 355.6 | 533.4 | 222.2 | 355.6 | 147.3 |
| 16 | 406.4 | 609.6 | 254.0 | 406.4 | 168.3 |
| 18 | 457.2 | 658.8 | 258.8 | 457.2 | 189.4 |
| 20 | 508.0 | 762.0 | 317.5 | 508.0 | 210.4 |
| 22 | 558.8 | 838.2 | 342.9 | 558.8 | 231.5 |
| 24 | 609.6 | 914.4 | 381.0 | 609.9 | 252.5 |
| 26 | 660.4 | 990.6 | 406.4 | 660.4 | 273.5 |
| 28 | 711.2 | 1066.8 | 438.2 | 711.2 | 294.6 |
| 30 | 762.0 | 1143.0 | 469.9 | 762.0 | 315.6 |
| 32 | 812.8 | 1219.2 | 501.6 | 812.8 | 378.1 |
| 34 | 863.6 | 1295.4 | 533.4 | 863.6 | 357.7 |
| 36 | 914.4 | 1371.6 | 565.2 | 914.4 | 378.8 |
| 38 | 965.2 | 1447.8 | 599.9 | – | – |
| 40 | 1016.2 | 1524.0 | 632.0 | 1016.0 | 420.8 |
| 42 | 1066.8 | 1600.2 | 660.4 | 1066.8 | 441.9 |
| 44 | 1117.6 | 1676.4 | 695.5 | 1117.6 | 462.9 |
| 46 | 1168.4 | 1752.6 | 762.9 | – | – |
| 48 | 1219.2 | 1828.8 | 759.0 | 1219.2 | 505.0 |
| 52 | 1320.8 | – | – | 1320.8 | 457.1 |
| 54 | 1371.6 | 2057.4 | 2057.4 | 1371.6 | 568.1 |
| 56 | 1422.4 | 2133.6 | 2133.6 | 1422.4 | 589.2 |
| 60 | 1524.0 | 2286.0 | 2286.0 | 1524.0 | 631.3 |
| 66 | 1676.4 | 2514.6 | 2514.6 | – | – |
| 68 | 1727.0 | 2591 | 2591 | 1727 | – |
| 72 | 1829.0 | 2743 | 2743 | 1829 | – |
| 76 | 1930.0 | 2896 | 2896 | 1930 | – |
| 80 | 2032.0 | 3048 | 3048 | 2032 | – |
Long and Short Radius 180° Elbows
| قطر خارجی لوله (NPS) | قطر اسمی (D) | از مرکز تا انتها | |||
| زانوی شعاع بلند | زانوی شعاع کوتاه | ||||
| 90 درجه | 45 درجه | 90 درجه | 45 درجه | ||
| ½ | 21.3 | 76.2 | 47.8 | – | – |
| ¾ | 26.7 | 76.2 | 50.8 | – | – |
| 1 | 33.4 | 76.2 | 55.6 | 50.8 | 41.1 |
| 1-¼ | 42.2 | 95.2 | 69.8 | 63.5 | 52.3 |
| 1-½ | 48.3 | 114.3 | 82.6 | 76.2 | 62.0 |
| 2 | 60.3 | 152.4 | 106.4 | 101.6 | 81.0 |
| 2-½ | 73.0 | 109.5 | 131.8 | 127.0 | 100.1 |
| 3 | 88.9 | 228.6 | 158.8 | 152.4 | 120.7 |
| 3-½ | 101.6 | 266.7 | 184.2 | 177.8 | 139.7 |
| 4 | 114.3 | 304.8 | 209.6 | 20.3.2 | 158.8 |
| 5 | 141.3 | 381.0 | 261.9 | 254.0 | 196.9 |
| 6 | 168.3 | 457.2 | 314.7 | 304.8 | 263.5 |
| 8 | 219.1 | 609.6 | 312.7 | 406.4 | 312.7 |
| 10 | 273.1 | 762.0 | 517.7 | 508.0 | 390.7 |
| 12 | 323.9 | 914.4 | 609.6 | 609.6 | 466.9 |
| 14 | 355.6 | 106.8 | 711.2 | 711.2 | 533.4 |
| 16 | 406.4 | 1219.2 | 812.8 | 812.8 | 609.6 |
| 18 | 457.2 | 13706 | 914.4 | 914.4 | 685.8 |
| 20 | 508.0 | 1524.0 | 1016.0 | 1016.0 | 762.0 |
| 22 | 558.8 | 1676.4 | 1117.6 | 1117.6 | 838.2 |
| 24 | 609.6 | 1828.8 | 1219.2 | 1219.2 | 914.4 |
کاربرد زانوی جوشی
- خطوط انتقال آب
- صنایع پتروشیمی
- صنایع لبنی
- صنایع نفت وگاز
- صنایع دریایی
- کشتی سازی
لیست قیمت زانویی جوشی
با عرض پوزش کلیه قیمت ها تغییر کرده است، لطفا جهت استعلام قیمت خرید با واحد فروش تماس حاصل نمایید.
| ردیف | شرح | قیمت به تومان |
| زانو فولادی جوشی 45 درجه رده 40 | ||
| 1 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 1/2 اینچ | 2,800 |
| 2 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 3/4 اینچ | 3,500 |
| 3 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 1 اینچ | 4,800 |
| 4 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 1/4 1 اینچ | 7,500 |
| 5 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 1/2 1 اینچ | 10,000 |
| 6 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 2 اینچ | 14,500 |
| 7 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 1/2 2 اینچ | 28,000 |
| 8 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 3 اینچ | 42,000 |
| 9 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 4 اینچ | 70,000 |
| 10 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 5 اینچ | 135,000 |
| 11 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 6 اینچ | 210,000 |
| 12 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 8 اینچ | 375,000 |
| 13 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 10 اینچ | 830,000 |
| 14 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 12 اینچ | 1,300,000 |
| 15 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 14 اینچ | 1,800,000 |
| 16 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 16 اینچ | 2,800,000 |
| 17 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 18 اینچ | 3,700,000 |
| 18 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 20 اینچ | 5,700,000 |
| 19 | قیمت زانو فولادی جوشی 45 درجه رده 40 سایز 24 اینچ | 8,900,000 |
| زانو فولادی جوشی 45 درجه رده 90 | ||
| 1 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 1/2 اینچ | 4,500 |
| 2 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 3/4 اینچ | 5,400 |
| 3 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 1 اینچ | 7,500 |
| 4 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 1/4 1 اینچ | 11,000 |
| 5 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 1/2 1 اینچ | 15,000 |
| 6 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 2 اینچ | 21,000 |
| 7 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 1/2 2 اینچ | 40,000 |
| 8 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 3 اینچ | 60,000 |
| 9 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 4 اینچ | 97,000 |
| 10 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 5 اینچ | 194,000 |
| 11 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 6 اینچ | 330,000 |
| 12 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 8 اینچ | 560,000 |
| 13 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 10 اینچ | 1,270,000 |
| 14 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 12 اینچ | 2,000,000 |
| 15 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 14 اینچ | 2,900,000 |
| 16 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 16 اینچ | 4,350,000 |
| 17 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 18 اینچ | 5,650,000 |
| 18 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 20 اینچ | 8,800,000 |
| 19 | قیمت زانو فولادی جوشی 45 درجه رده 90 سایز 24 اینچ | 13,700,000 |
