سافت استارتر ABB

مشخصات فنی سافت استارتر ABB

سافت استارتر ABB دارای مزایای بسیار زیادی می باشد و باعث بالا رفتن ایمنی و قابلیت اطمینان موتور شده و به شما این امکان را می دهد به جای استفاده از روش های معمولی راه اندازی موتور که فشار زیادی بر موتور وارد می کند با استفاده از سافت استارتر ABB راه اندازی را بهینه کرد. با دارا بودن بسیاری از ویژگی های حفاظتی داخلی موتور، موتور شما ایمن می شود. همچنین همه قابلیت هایی که در یک کاربرد نیاز دارید، از کنتاکتور بای پس گرفته تا حفاظت اضافه بار را یک سافت استارتر ABB به تنهایی برای راه اندازی موتور ایجاد می کند. علاوه بر این، با بسیاری از کاربرد های خاص، سافت استارتر ABB می تواند به شما در افزایش بهره وری کمک کند. کنترل گشتاور، فانکشن Pump Cleaning و بسیاری از ویژگی های دیگر در سافت استارتر ABB به شما امکان می دهد کاری فراتر از راه اندازی نرم انجام دهید. در ادامه به معرفی مشخصات فنی انواع سافت استارتر ABB شامل مدل های زیر می پردازیم:

• سافت استارتر ABB سری PSTX: سری پیشرفته، رنج جریانی از 30 تا 1250 آمپر
• سافت استارتر ABB سری PSE: سری متداول، رنج جریانی از 30 تا 370 آمپر
• سافت استارتر ABB سری PSR: سری کامپکت، رنج جریانی از 30 تا 105 آمپر
• سافت استارتر ABB سری PSTB: سری پیشرفته، رنج جریانی از 30 تا 1050 آمپر

ویژگی های سافت استارتر ABB

• سافت استارتر ABB موتور از 3 آمپر تا 2160 آمپر را پوشش می دهد.
• کاهش جریان راه اندازی و شوک الکتریکی بر روی موتور و شبکه
• نصب و راه اندازی سریع و آسان
• کاهش استهلاک تجهیزات مکانیکی

سافت استارتر آنالوگ ABB PSR

این گروه از سافت استارتر ABB کوچک ترین نوع سافت آنالوگ می باشد.

سیستمی متشکل از موتور استارتر و یک سافت استارتر ABB PSR کوچک ترین ابعاد ممکن در مقابله با یک استارتر ستاره مثلث را برای استارت دستگاه دارند. بای پس موجود در این سافت ها باعث کاهش انرژی و همچنین راحتی اتصالات شده است. همچنین وجود تنها سه ولوم، Set-up آن را آسان نموده است. تنظیم Ramping Start و Stop نرم برای هر کاربردی قابل اجرا می باشد.

سافت استارتر ABB PSR یک راه حل ساده و در عین حال قابل اعتماد است که دارای اساسی ترین ویژگی های سافت استارتر شامل راه اندازی و توقف نرم است. این سافت استارتر ABB در کاربرد هایی که نیاز به استارت های پشت سر هم در هر ساعت دارند به خوبی عمل می کند و برای کاربرد هایی که به صرفه جویی در فضای نصب نیاز دارند بسیار مناسب است.

ویژگی اصلی سافت استارتر ABB PSR

• جریان کاری نامی 3 الی 105 آمپر
• ولتاژ کاری 208 الی 600 ولت AC
• ولتاژ تغذیه کنترلی 24 ولت AC/DC ،100 الی 240 ولت AC
• کنترل دو فاز
• استارت و استپ نرم با رمپ ولتاژ
• دارای مدار بای پس داخلی برای انرژی سیوینگ و نصب آسان
• تنظیم آسان توسط سه پتانسیومتر
• حفاظت از موتور با استارتر دستی موتور MMS
• دارای شبکه فیلد باس
• دارای رله های سیگنال خروجی Run و Top of Ramp برای مانیتورینگ
• دارای کیت های اتصال برای اتصال به استارتر های دستی موتور ABB

مزایای اصلی سافت استارتر ABB PSR

• دارای ابعاد کوچک و کامپکت
• توانایی استارت های متوالی در هر ساعت
• کاهش اتلاف انرژی در سرعت کامل با بای پس داخلی

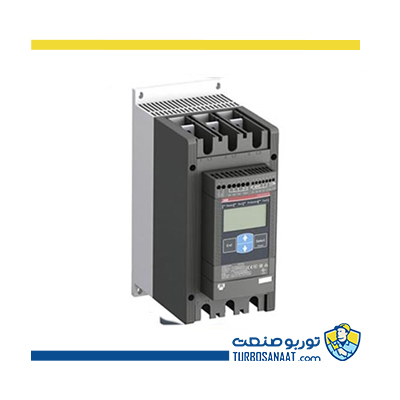

سافت استارتر دیجیتال ABB PSE

سافت استارتر ABB PSE اولین سافت کوچک با Over Load الکترونیکی داخلی برای حفاظت موتور و کنترل گشتاور برای کنترل دقیق پمپ است. طراحی کوچک این سافت استارتر ABB و Function های جامع این سافت یک استارت عالی را امکان پذیر می کند. صفحه نمایش روشن و خوانا و چهار دکمه آن امتیاز بزرگ این سافت ها هستند. این صفحه نمایش تمامی اطلاعات لازم را در زمان Ramping و یا حین کار در اختیار اپراتور قرار می دهد.

سافت استارتر ABB نسل جدید PSE یک سافت استارتر واقعی با کاربرد جنرال است. این محصول بالانس کننده بین ظرفیت راه اندازی بالا و بازدهی هزینه است. دارای شبکه داخلی Fieldbus است.

ویژگی های اصلی سافت استارتر های ای بی بی PSE

• جریان کاری نامی: 18 الی 370 آمپر
• ولتاژ کاری: 208 الی 600 ولت AC
• ولتاژ تغذیه کنترلی: 100 الی 250 ولت AC
• کنترل گشتاور و رمپ ولتاژ برای استارت و استپ
• کنترل دو فاز
• محدوده جریان
• دارای Kick Start
• دارای مدار بای پس داخلی برای انرژی سیوینگ و نصب آسان
• خروجی آنالوگ برای نمایش جریان موتور
• دارای کی پد خارجی با IP66
• دارای حفاظت الکتریکی اضافه ولتاژ، حفاظت ولتاژ پایین، حفاظت قفل شدن روتور
• دارای مدباس RTU داخی
• دارای شبکه فیلد باس داخلی

مزایای سافت استارتر ABB PSE

• ایمن نگه داشتن موتور با حفاظت های داخلی موتور
• تنظیم سریع و آسان با صفحه نمایش روشن بدون زبان پیش فرض
• جلوگیری از ایجاد ضربه کله قوچی با کنترل گشتاور
• کاهش تلفات انرژی با بای پس داخلی
• Modbus داخلی جدید

سافت استارتر دیجیتال ABB PST

سافت های PST(B) از سری های پیشرفته ترین سافت استارتر های ABB موجود در بازار ایران هستند که با توجه به کارایی بالای خود توانسته اند سهم قابل توجهی را در صنایع به دست آورند. سافت استارتر ABB PST با توجه به نحوه عملکرد خود باعث محافظت از موتور می شود. دارای عیب یابی و اعلام خطا که موجب می شود قبل از متوقف شدن موتور کاربر سعی در رفع ایراد کند.

عملکرد کنترل گشتاور در مشهورترین شرکت های تولید پمپ بررسی و تست شده تا توقف پمپ را بدون ایجاد ضربه چکشی یا فشار حاصل از حرکت به جلو امکان پذیر سازد.

ویژگی های اصلی سافت استارتر ABB PST(B)

• جریان کاری نامی 30 الی 1050 آمپر (در حالت اتصال مثلث داخلی 1810 آمپر)
• ولتاژ کاری 208 الی 690 ولت AC
• ولتاژ تغذیه کنترلی 24 ولت AC/DC ،100 الی250 ولت AC
• فرکانس 50 الی 60 هرتز
• امکان اتصال In Line و Inside Delta

مزایای اصلی سافت استارتر ABB PST(B)

• حفاظت های داخلی موتور، موتور را ایمن می کند.
• صفحه نمایش LCD با قابلیت فول تکست به زبان خود، نصب و راه اندازی را ساده و سریع می کند.
• اکثر پروتکل های ارتباطی را با لوازم جانبی FieldBusPlug پشتیبانی می کند.
• کنترل گشتاور کنترل پمپ ها را بهبود می بخشد و عمر تجهیزات را افزایش می دهد.
• اندازه های بزرگتر دارای بای پس داخلی هستند که مصرف انرژی را در حین کار با سرعت کامل کاهش می دهد.

سافت استارتر ABB مدل PSTX

سافت استارتر ABB PSTX حاصل چندین سال تحقیق می باشد و توسعه توانمندی های محصول پس از بررسی نیازمندی های کاربری های خاص انجام شده است. این محصول با اضافه شدن فانکشن ها و حفاظت های جدید، بروزترین سیستم حفاظت و کنترل موتور را دارا می باشد.

ویژگی های فنی سافت استارتر ABB PSTX

• کنترل سه فاز
• ولتاژ کاری: 208 الی 690 ولت AC
• ولتاژ منبع تغذیه کنترلی گسترده: 100 الی 250 ولت، 50/60 هرتز
• جریان عملکرد نامی: 30 الی 1250 آمپر (اتصال داخلی مثلث: 2160 آمپر)
• دارای پوشش حفاظتی برای برد های الکتریکی، حفاظت در برابر گرد و غبار، رطوبت و محیط های خورنده
• دارای کی پد جدا شونده با درجه حفاظت IP66 (نوع 1، 4X ،12)
• دارای صفحه نمایش گرافیکی با 16 زبان مختلف جهت تنظیمات و عملکرد راحت تر
• دارای مدار بای پس داخلی برای انرژی سیوینگ و نصب آسان
• دارای شبکه ارتباطی مدباس RTU داخلی جهت مونیتورینگ و کنترل
• پشتیبانی از کلیه پروتکل های ارتباطی اصلی
• دارای خروجی آنالوگ برای اندازه گیری جریان، ولتاژ، ضریب قدرت و غیره
• قابلیت حفاظت کامل موتور (PT-100، حفاظت خطای زمین، حفاظت اضافه ولتاژ/کاهش ولتاژ و غیره)
• کنترل کامل پمپ
• دارای 3 نوع محدودیت جریان (استاندارد، دوگانه، شیب)
• کنترل گشتاور برای کنترل دقیق پمپ ها
• قابلیت اتصال خطی و داخل مثلث سافت استارتر

مشخصات ظاهری سافت استارتر ABB PSTX

کی پد سافت استارتر ABB PSTX

مقایسه ویژگی های سافت استارتر ABB مدل های PSR و PSE و PSTX

راهنمای انتخاب سافت استارتر ABB بر اساس نوع کاربری

• برای راه اندازی نرمال با کلاس 10 و اتصال Inline در نمونه کاربرد های زیر:
  • تراستر در کشتی
  • پمپ سانتریفیوژ
  • کمپرسور
  • نوار نقاله (کوتاه)
  • آسانسور
• برای راه اندازی سنگین با کلاس 30 و اتصال Inline در نمونه کاربرد های زیر:
  • فن سانتریفیوژ
  • نوار نقاله (بلند)
  • له کننده
  • آسیاب
  • میکسر
  • همزن

کاربرد و مزایای سافت استارتر ABB در برخی تجهیزات صنعتی

• کاربرد سافت استارتر ABB در کنترل پمپ ها
  • کنترل گشتاور برای جلوگیری از ایجاد ضربه قوچ در پمپ یا چکش آبی (این ضربه بر اثر تغییر ناگهانی جهت سیال و یا بسته شدن ناگهانی مسیر سیال رخ می دهد)
  • تمیز نگه داشتن لوله ها و پمپ ها
  • جلوگیری از خشک کار کردن پمپ
• کاربرد سافت استارتر ABB در کنترل فن
  • راه اندازی نرم قابل تنظیم مناسب با کاربرد
  • توقف سریع با ترمز موتور
  • جلوگیری از حرکات ناخواسته با ترمز در حالت ایستا
• کاربرد سافت استارتر ABB در کنترل کمپرسور
  • کنترل کامل جریان توسط محدودیت جریان
  • استارت در ولتاژ کامل برای کمپرسور های اسکرول
  • حفاظت از معکوس شدن فاز برای راه اندازی بدون مشکل
• کاربرد سافت استارتر ABB در کنترل کانوایر
  • جلوگیری از گرم شدن بیش از حد توسط حفاظت اضافه بار
  • افزایش قابلیت انعطاف پذیری با مد عملکردی Jog با سرعت کم
  • عملکرد مداوم با مد Limp

کاربرد سافت استارتر ABB در صنعت

سافت استارتر ABB در صنایع مختلفی از قبیل صنایع زیر مورد استفاده قرار می گیرند:

• کارخانجات ساخت تجهیزات
• صنعت سرمایش گرمایش و HVAC
• صنایع فرآیندی
• صنعت آب و فاضلاب
• صنایع غذایی
• صنایع دریایی
• معادن

مزایای سافت استارتر ABB

• تضمین قابلیت اطمینان موتور: سافت استارتر ABB با محافظت از موتور ها در برابر شوک الکتریکی، به افزایش طول عمر آن ها کمک می کند. جریان های راه اندازی به راحتی با نوع بار، کاربرد و اندازه موتور مطابقت پیدا کرده و بهینه می شود. در سافت استارتر ABB بیش از ده ویژگی برای محافظت و ایمنی موتور وجود دارد که از موتور الکتریکی در برابر انواع اختلالات شبکه و بار محافظت می کند.
• افزایش بازدهی در نصب: ساختار سافت استارتر ABB به گونه ای است سایز تابلو برق مربوطه و زمان نصب را کاهش می دهد. به دلیل طراحی کامپکت و جمع و جور نصب آسانی دارند. وجود بای پس داخلی در سافت استارتر ABB باعث کاهش فضای نصب، کاهش تولید گرما و صرفه جویی در مصرف انرژی می شود.
• افزایش بهره وری در کاربرد: تعداد توقف ها در پروسه تولید با استفاده از سافت استارتر ABB کاهش پیدا می کند، چرا که درون سافت استارتر ABB علاوه بر راه اندازی نرم حفاظت ها و آپشن های دیگری نیز وجود دارد. سافت استارتر ABB تنش مکانیکی را بر روی موتور شما کاهش می دهد که باعث افزایش عمر مفید سافت استارتر می شود. کنترل گشتاور، تمیز کردن پمپ، ترمز موتور و بسیاری از ویژگی های دیگر موجود در سافت استارتر ABB، به شما این امکان را می دهد که فرآیند مورد نظر در پتانسیل کامل خود عمل کند.
