فلنج ساکتی

روش فلنج ساکتی

فلنج ساکتی که به آن Socket Weld Flange نیز گفته می شود شباهت زیادی به اسلیپون فلنج (Slip On Flange) دارد.

مشخصات فنی

فلنج ساکتی (Socket Weld Flange) چیست؟

این فلنج شبیه به SLIP ON می باشد و برای خطوط ساکتی مورد استفاده است. تولید این فلنج بر اساس استاندارد ASME B16.5 می باشد. به واسطه ی شکل داخلی این فلنج که لوله در قسمت ساکت فلنج قرار می گیرد و عملیات جوش انجام می شود این نوع فلنچ سطحی صاف و صیقلی دارا می باشد و باعث عبور هر چه بهتر سیال می شود. در زمان جوشکاری این فلنج ها فیس آنها از گرمای جوش و SPATER مصون می ماند. از این فلنج برای لوله کشی با فشار بالا و قطر کم استفاده می شود. اگر در این فلنج جوشکاری از داخل نیز انجام شود مقاومت در برابر خستگی آن 50 درصد نسبت به باقی فلنج ها افزایش می یابد.

انواع فیس فلنج ساکت ولد

فلنج ساکت ولد FF
فلنج ساکت ولد RF
فلنج ساکت ولد RTJ

ابعاد فلنج ساکت ولد کلاس

ابعاد فلنج جوشی ساکتی کلاس 150
اندازه	D	X	G	t	B1	B2	T2	Y	قطر سوراخ پیچ ها	سوراخ ها	قطر سوراخ	قطر پیچ ها
1/2	89	30.2	35.1	11.2	15.7	22.4	15.7	9.7	60.5	4	15.7	1/2
3/4	99	38.1	42.9	12.7	20.8	27.7	15.7	11.2	69.9	4	15.7	1/2
1	108	49.3	50.8	14.2	26.7	34.5	17.5	12.7	79.2	4	15.7	1/2
1¼	117	58.7	63.5	15.7	35.1	43.2	20.6	14.2	88.9	4	15.7	1/2
1½	127	65.0	73.2	17.5	40.9	49.5	22.4	15.7	98.6	4	15.7	1/2
2	152	77.7	91.9	19.1	52.6	62.0	25.4	17.5	120.7	4	19.1	5/8
2½	178	90.4	104.6	22.4	62.7	74.7	28.4	19.1	139.7	4	19.1	5/8
3	191	108.0	127.0	23.9	78.0	90.7	30.2	20.6	152.4	4	19.1	5/8
3½	216	122.2	139.7	23.9	90.2	103.4	31.8	22.4	177.8	8	19.1	5/8
4	229	134.9	157.2	23.9	102.4	116.1	33.3	23.9	190.5	8	19.1	5/8
5	254	163.6	185.7	23.9	128.3	143.8	36.6	23.9	215.9	8	22.4	3/4
6	279	192.0	215.9	25.4	154.2	170.7	39.6	26.9	241.3	8	22.4	3/4
8	343	246.1	269.7	28.4	202.7	221.5	44.5	31.8	298.5	8	22.4	3/4
10	406	304.8	323.9	30.2	254.5	276.4	49.3	33.3	362.0	12	25.4	7/8
12	483	365.3	381.0	31.8	304.8	327.2	55.6	39.6	431.8	12	25.4	7/8
14	533	400.1	412.8	35.1	336.6	359.2	57.2	41.4	476.3	12	28.4	1
16	597	457.2	469.9	36.6	387.4	410.5	63.5	44.5	539.8	16	28.4	1
18	635	505.0	533.4	39.6	438.2	461.8	68.3	49.3	577.9	16	31.8	11/8
20	699	558.8	584.2	42.9	489.0	513.1	73.2	54.1	635.0	20	31.8	11/8
24	813	663.4	692.2	47.8	590.6	616.0	82.6	63.5	749.3	20	35.1	1¼

* در جدول فوق تمامی مقادیر بیان شده به جز اندازه و قطر پیچ ها که بر اساس اینچ بیان شده اند، با واحد میلی متر درج شده اند.

ابعاد فلنج جوشی ساکت ولد کلاس 300
اندازه	D	X	G	t	B1	B2	T2	Y	قطر سوراخ پیچ ها	سوراخ ها	قطر سوراخ	قطر پیچ ها
1/2	95	38.1	35.1	14.2	15.7	22.4	22.4	9.7	66.5	4	15.7	1/2
3/4	117	47.8	42.9	15.7	20.8	27.7	25.4	11.2	82.6	4	19.1	5/8
1	124	53.8	50.8	17.5	26.7	34.5	26.9	12.7	88.9	4	19.1	5/8
1¼	133	63.5	63.5	19.1	35.1	43.2	26.9	14.2	98.6	4	19.1	5/8
1½	155	69.9	73.2	20.6	40.9	49.5	30.2	15.7	114.3	4	22.4	3/4
2	165	84.1	91.9	22.4	52.6	62.0	33.3	17.5	127.0	8	19.1	5/8
2½	191	100.1	104.6	25.4	62.7	74.7	38.1	19.1	149.4	8	22.4	3/4
3	210	117.3	127.0	28.4	78.0	90.7	42.9	20.6	168.1	8	22.4	3/4
3½	229	133.4	139.7	30.2	90.2	103.4	44.5	22.4	184.2	8	22.4	3/4
4	254	146.1	157.2	31.8	102.4	116.1	47.8	23.9	200.2	8	22.4	3/4
5	279	177.8	185.7	35.1	128.3	143.8	50.8	23.9	235.0	8	22.4	3/4
6	318	206.2	215.9	36.6	154.2	170.7	52.3	26.9	269.7	12	22.4	3/4
8	381	260.4	269.7	41.1	202.7	221.5	62.0	31.8	330.2	12	25.4	7/8
10	445	320.5	323.9	47.8	254.5	276.4	66.5	33.3	387.4	16	28.4	1
12	521	374.7	381.0	50.8	304.8	327.2	73.2	39.6	450.9	16	31.8	11/8
14	584	425.5	412.8	63.8	336.6	359.2	76.2	41.4	514.4	20	31.8	11/8
16	648	482.6	469.9	57.2	387.4	410.5	82.6	44.5	571.5	20	35.1	1¼
18	711	533.4	533.4	60.5	438.2	461.8	88.9	49.3	628.7	24	35.1	1¼
20	775	587.2	584.2	63.5	489.0	513.1	95.3	54.1	685.8	24	35.1	1¼
24	914	701.5	692.2	69.9	590.6	616.0	106.4	63.5	812.8	24	41.1	1½

* تمامی مقادیر در جدول فوق بر اساس میلی متر بیان شده است به جز اندازه و قطر پیچ که بر اساس اینج درج شده اند.

ابعاد فلنج جوشی ساکت ولد کلاس 600
اندازه	D	X	G	t	B2	T2	Y	قطر سوراخ پیچ ها	سوراخ ها	قطر سوراخ	قطر پیچ ها
1/2	95	38.1	35.1	14.2	22.4	22.4	9.7	66.5	4	15.7	1/2
3/4	117	47.8	42.9	15.7	27.7	25.4	11.2	82.6	4	19.1	5/8
1	124	53.8	50.8	17.5	34.5	26.9	12.7	88.9	4	19.1	5/8
1¼	133	63.5	63.5	20.6	43.2	28.4	14.2	98.6	4	19.1	5/8
1½	155	69.9	73.2	22.4	49.5	31.8	15.7	114.3	4	22.4	3/4
2	165	84.1	91.9	25.4	62.0	36.6	17.5	127.0	8	19.1	5/8
2½	191	100.1	104.6	28.4	74.7	41.1	19.1	149.4	8	22.4	3/4
3	210	117.3	127.0	31.8	90.7	46.0	20.6	168.1	8	22.4	3/4
3½	229	133.4	139.7	35.1	103.4	49.3	22.4	184.2	8	25.4	7/8
4	273	152.4	157.2	38.1	116.1	53.8	23.9	215.9	8	25.4	7/8
5	330	189.0	185.7	44.5	143.8	60.5	23.9	266.7	8	28.4	1
6	356	222.3	215.9	47.8	170.7	66.5	26.9	292.1	12	28.4	1
8	419	273.1	269.7	55.6	221.5	76.2	31.8	349.3	12	31.8	11/8
10	508	342.9	323.9	63.5	276.4	85.9	33.3	431.8	16	35.1	1¼
12	559	400.1	381.0	66.5	327.2	91.9	39.6	489.0	20	35.1	1¼
14	603	431.8	412.8	69.9	359.2	93.7	41.4	527.1	20	38.1	13/8
16	686	495.3	469.9	76.2	410.5	106.4	44.5	603.3	20	41.1	1½
18	743	546.1	533.4	82.6	461.8	117.3	49.3	654.1	20	44.5	15/8
20	813	609.6	584.2	88.9	513.1	127.0	54.1	723.9	24	44.5	15/8
24	940	717.6	692.2	101.6	616.0	139.7	63.5	838.2	24	50.8	17/8

* در جدول فوق تمامی مقادیر B1 برابر B36.10/.19 میلی متر می باشد.

* در جدول فوق اندازه و قطر پیچ ها بر اساس اینچ بیان شده اند.

* تمامی مقادیر در جدول فوق به جز اندازه و قطر پیچ بر اساس میلی متر بیان شده اند.

مزایای فلنج ساکتی

امکان استفاده در محیط هایی با احتمال نشتی بالا
به دلیل اعمال جوش از بخش بیرونی هیچگونه زائده ای داخل خط نخواهیم داشت.
به واسطه ی نوع خاص طراحی نیاز به خال جوش برای تنظیم محل لوله ندارد.

لیست قیمت فلنج ساکتی

کلیه قیمت ها بدون اطلاع قبلی قابل تغییر می باشد، لطفا جهت اطلاع از آخرین قیمت ها با بخش فروش تماس حاصل نمایید.

تاریخ بروزرسانی: 1398/4/10

قیمت فلنج ساکتی
ردیف	شرح	قیمت به تومان
1	قیمت فلنج ساکت ولد سایز 1/2 اینچ کلاس 150 فولادی	28,000
2	قیمت فلنج ساکت ولد سایز 3/4 اینچ کلاس 150 فولادی	33,000
3	قیمت فلنج ساکت ولد سایز 1 اینچ کلاس 150 فولادی	38,000
4	قیمت فلنج ساکت ولد سایز 1/4 1 اینچ کلاس 150 فولادی	50,000
5	قیمت فلنج ساکت ولد سایز 1/2 1 اینچ کلاس 150 فولادی	65,000
6	قیمت فلنج ساکت ولد سایز 2 اینچ کلاس 150 فولادی	85,000
7	قیمت فلنج ساکت ولد سایز 1/2 2 اینچ کلاس 150 فولادی	120,000
8	قیمت فلنج ساکت ولد سایز 3 اینچ کلاس 150 فولادی	140,000
9	قیمت فلنج ساکت ولد سایز 4 اینچ کلاس 150 فولادی	195,000
10	قیمت فلنج ساکت ولد سایز 5 اینچ کلاس 150 فولادی	250,000
11	قیمت فلنج ساکت ولد سایز 6 اینچ کلاس 150 فولادی	350,000
12	قیمت فلنج ساکت ولد سایز 8 اینچ کلاس 150 فولادی	500,000
13	قیمت فلنج ساکت ولد سایز 10 اینچ کلاس 150 فولادی	850,000
14	قیمت فلنج ساکت ولد سایز 12 اینچ کلاس 150 فولادی	1,300,000
15	قیمت فلنج ساکت ولد سایز 14 اینچ کلاس 150 فولادی	1,900,000
16	قیمت فلنج ساکت ولد سایز 16 اینچ کلاس 150 فولادی	2,800,000
17	قیمت فلنج ساکت ولد سایز 18 اینچ کلاس 150 فولادی	3,600,000
18	قیمت فلنج ساکت ولد سایز 20 اینچ کلاس 150 فولادی	4,500,000
19	قیمت فلنج ساکت ولد سایز 24 اینچ کلاس 150 فولادی	6,000,000

بزرگنمایی تصویر

محصول قبلی

میکروفیلتر Mikropor

بازگشت به محصولات

محصول بعدی

تله آبگیر Mikropor

مقایسه

افزودن به علاقه مندی

دسته: فلنج

توضیحات
نظرات (0)

توضیحات

ابعاد فلنج جوشی ساکتی کلاس 150
اندازه	D	X	G	t	B1	B2	T2	Y	قطر سوراخ پیچ ها	سوراخ ها	قطر سوراخ	قطر پیچ ها
1/2	89	30.2	35.1	11.2	15.7	22.4	15.7	9.7	60.5	4	15.7	1/2
3/4	99	38.1	42.9	12.7	20.8	27.7	15.7	11.2	69.9	4	15.7	1/2
1	108	49.3	50.8	14.2	26.7	34.5	17.5	12.7	79.2	4	15.7	1/2
1¼	117	58.7	63.5	15.7	35.1	43.2	20.6	14.2	88.9	4	15.7	1/2
1½	127	65.0	73.2	17.5	40.9	49.5	22.4	15.7	98.6	4	15.7	1/2
2	152	77.7	91.9	19.1	52.6	62.0	25.4	17.5	120.7	4	19.1	5/8
2½	178	90.4	104.6	22.4	62.7	74.7	28.4	19.1	139.7	4	19.1	5/8
3	191	108.0	127.0	23.9	78.0	90.7	30.2	20.6	152.4	4	19.1	5/8
3½	216	122.2	139.7	23.9	90.2	103.4	31.8	22.4	177.8	8	19.1	5/8
4	229	134.9	157.2	23.9	102.4	116.1	33.3	23.9	190.5	8	19.1	5/8
5	254	163.6	185.7	23.9	128.3	143.8	36.6	23.9	215.9	8	22.4	3/4
6	279	192.0	215.9	25.4	154.2	170.7	39.6	26.9	241.3	8	22.4	3/4
8	343	246.1	269.7	28.4	202.7	221.5	44.5	31.8	298.5	8	22.4	3/4
10	406	304.8	323.9	30.2	254.5	276.4	49.3	33.3	362.0	12	25.4	7/8
12	483	365.3	381.0	31.8	304.8	327.2	55.6	39.6	431.8	12	25.4	7/8
14	533	400.1	412.8	35.1	336.6	359.2	57.2	41.4	476.3	12	28.4	1
16	597	457.2	469.9	36.6	387.4	410.5	63.5	44.5	539.8	16	28.4	1
18	635	505.0	533.4	39.6	438.2	461.8	68.3	49.3	577.9	16	31.8	11/8
20	699	558.8	584.2	42.9	489.0	513.1	73.2	54.1	635.0	20	31.8	11/8
24	813	663.4	692.2	47.8	590.6	616.0	82.6	63.5	749.3	20	35.1	1¼

ابعاد فلنج جوشی ساکت ولد کلاس 300
اندازه	D	X	G	t	B1	B2	T2	Y	قطر سوراخ پیچ ها	سوراخ ها	قطر سوراخ	قطر پیچ ها
1/2	95	38.1	35.1	14.2	15.7	22.4	22.4	9.7	66.5	4	15.7	1/2
3/4	117	47.8	42.9	15.7	20.8	27.7	25.4	11.2	82.6	4	19.1	5/8
1	124	53.8	50.8	17.5	26.7	34.5	26.9	12.7	88.9	4	19.1	5/8
1¼	133	63.5	63.5	19.1	35.1	43.2	26.9	14.2	98.6	4	19.1	5/8
1½	155	69.9	73.2	20.6	40.9	49.5	30.2	15.7	114.3	4	22.4	3/4
2	165	84.1	91.9	22.4	52.6	62.0	33.3	17.5	127.0	8	19.1	5/8
2½	191	100.1	104.6	25.4	62.7	74.7	38.1	19.1	149.4	8	22.4	3/4
3	210	117.3	127.0	28.4	78.0	90.7	42.9	20.6	168.1	8	22.4	3/4
3½	229	133.4	139.7	30.2	90.2	103.4	44.5	22.4	184.2	8	22.4	3/4
4	254	146.1	157.2	31.8	102.4	116.1	47.8	23.9	200.2	8	22.4	3/4
5	279	177.8	185.7	35.1	128.3	143.8	50.8	23.9	235.0	8	22.4	3/4
6	318	206.2	215.9	36.6	154.2	170.7	52.3	26.9	269.7	12	22.4	3/4
8	381	260.4	269.7	41.1	202.7	221.5	62.0	31.8	330.2	12	25.4	7/8
10	445	320.5	323.9	47.8	254.5	276.4	66.5	33.3	387.4	16	28.4	1
12	521	374.7	381.0	50.8	304.8	327.2	73.2	39.6	450.9	16	31.8	11/8
14	584	425.5	412.8	63.8	336.6	359.2	76.2	41.4	514.4	20	31.8	11/8
16	648	482.6	469.9	57.2	387.4	410.5	82.6	44.5	571.5	20	35.1	1¼
18	711	533.4	533.4	60.5	438.2	461.8	88.9	49.3	628.7	24	35.1	1¼
20	775	587.2	584.2	63.5	489.0	513.1	95.3	54.1	685.8	24	35.1	1¼
24	914	701.5	692.2	69.9	590.6	616.0	106.4	63.5	812.8	24	41.1	1½

ابعاد فلنج جوشی ساکت ولد کلاس 600
اندازه	D	X	G	t	B2	T2	Y	قطر سوراخ پیچ ها	سوراخ ها	قطر سوراخ	قطر پیچ ها
1/2	95	38.1	35.1	14.2	22.4	22.4	9.7	66.5	4	15.7	1/2
3/4	117	47.8	42.9	15.7	27.7	25.4	11.2	82.6	4	19.1	5/8
1	124	53.8	50.8	17.5	34.5	26.9	12.7	88.9	4	19.1	5/8
1¼	133	63.5	63.5	20.6	43.2	28.4	14.2	98.6	4	19.1	5/8
1½	155	69.9	73.2	22.4	49.5	31.8	15.7	114.3	4	22.4	3/4
2	165	84.1	91.9	25.4	62.0	36.6	17.5	127.0	8	19.1	5/8
2½	191	100.1	104.6	28.4	74.7	41.1	19.1	149.4	8	22.4	3/4
3	210	117.3	127.0	31.8	90.7	46.0	20.6	168.1	8	22.4	3/4
3½	229	133.4	139.7	35.1	103.4	49.3	22.4	184.2	8	25.4	7/8
4	273	152.4	157.2	38.1	116.1	53.8	23.9	215.9	8	25.4	7/8
5	330	189.0	185.7	44.5	143.8	60.5	23.9	266.7	8	28.4	1
6	356	222.3	215.9	47.8	170.7	66.5	26.9	292.1	12	28.4	1
8	419	273.1	269.7	55.6	221.5	76.2	31.8	349.3	12	31.8	11/8
10	508	342.9	323.9	63.5	276.4	85.9	33.3	431.8	16	35.1	1¼
12	559	400.1	381.0	66.5	327.2	91.9	39.6	489.0	20	35.1	1¼
14	603	431.8	412.8	69.9	359.2	93.7	41.4	527.1	20	38.1	13/8
16	686	495.3	469.9	76.2	410.5	106.4	44.5	603.3	20	41.1	1½
18	743	546.1	533.4	82.6	461.8	117.3	49.3	654.1	20	44.5	15/8
20	813	609.6	584.2	88.9	513.1	127.0	54.1	723.9	24	44.5	15/8
24	940	717.6	692.2	101.6	616.0	139.7	63.5	838.2	24	50.8	17/8

قیمت فلنج ساکتی
ردیف	شرح	قیمت به تومان
1	قیمت فلنج ساکت ولد سایز 1/2 اینچ کلاس 150 فولادی	28,000
2	قیمت فلنج ساکت ولد سایز 3/4 اینچ کلاس 150 فولادی	33,000
3	قیمت فلنج ساکت ولد سایز 1 اینچ کلاس 150 فولادی	38,000
4	قیمت فلنج ساکت ولد سایز 1/4 1 اینچ کلاس 150 فولادی	50,000
5	قیمت فلنج ساکت ولد سایز 1/2 1 اینچ کلاس 150 فولادی	65,000
6	قیمت فلنج ساکت ولد سایز 2 اینچ کلاس 150 فولادی	85,000
7	قیمت فلنج ساکت ولد سایز 1/2 2 اینچ کلاس 150 فولادی	120,000
8	قیمت فلنج ساکت ولد سایز 3 اینچ کلاس 150 فولادی	140,000
9	قیمت فلنج ساکت ولد سایز 4 اینچ کلاس 150 فولادی	195,000
10	قیمت فلنج ساکت ولد سایز 5 اینچ کلاس 150 فولادی	250,000
11	قیمت فلنج ساکت ولد سایز 6 اینچ کلاس 150 فولادی	350,000
12	قیمت فلنج ساکت ولد سایز 8 اینچ کلاس 150 فولادی	500,000
13	قیمت فلنج ساکت ولد سایز 10 اینچ کلاس 150 فولادی	850,000
14	قیمت فلنج ساکت ولد سایز 12 اینچ کلاس 150 فولادی	1,300,000
15	قیمت فلنج ساکت ولد سایز 14 اینچ کلاس 150 فولادی	1,900,000
16	قیمت فلنج ساکت ولد سایز 16 اینچ کلاس 150 فولادی	2,800,000
17	قیمت فلنج ساکت ولد سایز 18 اینچ کلاس 150 فولادی	3,600,000
18	قیمت فلنج ساکت ولد سایز 20 اینچ کلاس 150 فولادی	4,500,000
19	قیمت فلنج ساکت ولد سایز 24 اینچ کلاس 150 فولادی	6,000,000

نظرات (0)

نقد و بررسی‌ها

هنوز بررسی‌ای ثبت نشده است.

اولین کسی باشید که دیدگاهی می نویسد “فلنج ساکتی”

محصولات مرتبط

بستن

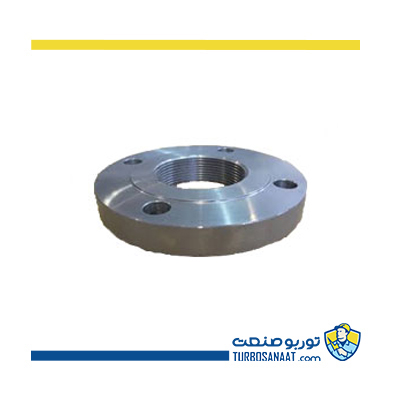

فلنج رزوه ای

فروش فلنج رزوه ای (Threaded Falnge)

فلنج رزوه ای که به آن Threaded Flange نیز گفته می شود به Slip On Flange خیلی شبیه می باشد.

مشاهده سریع

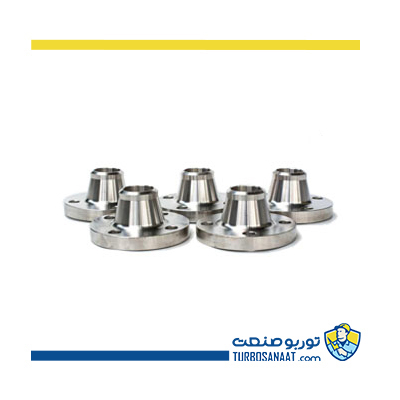

فلنج گردن دار جوشی

فروش فلنج گردن دار جوشی (Welding Neck)

فلنج گردن دار جوشی که به آن Welding Neck نیز گفته می شود، دارای شکل مخروطی می باشد.

فلنج گردن دار جوشی Galperti

فروش فلنج گردن دار جوشی Galperti

فلج گردن دار جوشی گالپرتی جزء فلنج های با کیفیت و تقویت شده می باشد که به صورت اتصال لب به لب بوده که انتهای گردن فلنج با لوله جوش داده می شود که تحمل فشار و دما آن بالا بوده و در صنعت پر کاربرد است.

فلنج کور

فروش فلنج کور (Blind Flange)

فلنج کور یا بلایند فلنج از اتصالات پایپینگ به شمار می رود که از آن برای مسدود کردن مسیر جریان در خطوط و تجهیزات استفاده می شود.

فلنج اسلیپون

مشخصات فنی مشخصات فنی فلنج اسلیپون جوشکاری فلنج اسلیپون فلنج از قسمت خارجی و داخلی صورت می گیرد تا مقاومت

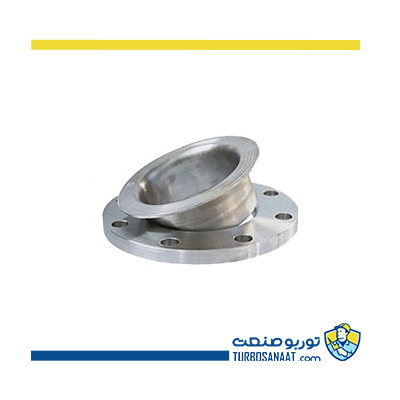

فلنج لپ جوینت

فروش فلنج ته کوب (Lap Joint Flange)

فلنج لبه دار که به آن Lap Joint Flange نیز گفته می شود برای اتصال به Stud End استفاده می شود. فلنج لپ جوینت یکی از انواع فلنج های مورد استفاده در صنایع است که دو قسمتی می باشد. یک قسمت آن شبیه به فلنج جوشی و قسمت دیگر آن اصطلاحا شبیه به یک آستین می باشد که به آن Stub-end می گویند. Stub-end در واقع خود یک نوع فلنج ته کوب می باشد که از یک تکه لوله که انتهای آن به بیرون خم شده است، ساخته می شود.

فلنج عینکی

فروش فلنج اسپکتیکال

فلنج عینکی که Spectacle Blind یا بلایند فلنج نیز نامیده می شود، یکی از فلنج های مورد استفاده در صنعت می باشد که برای ایزوله کردن بخشی از لوله یا تجهیزات مورد استفاده قرار می گیرد.

این فلنج از دو قطعه فولادی دیسکی شکل که به یکدیگر متصل شده اند تشکیل شده است. یکی از این دیسک ها توپر و دیگری تو خالی می باشد. به دلیل اینکه شکل ظاهری این فلنج مانند عینک می باشد، آنرا به این نام می شناسند.
