لوله کاروگیت

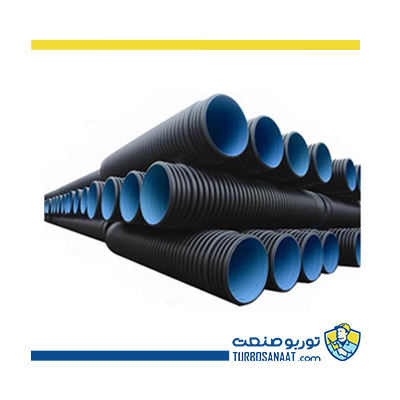

لوله کاروگیت چیست؟
یکی از انواع لوله های پلیمری می باشد که به دلیل داشتن دو جداره مجزا، به لوله پلی اتیلن دوجداره یا لوله پلی اتیلن فاضلابی هم معروف است. سطح بیرونی لوله اسپیرال (مارپیچی یا موج دار) و سطح داخلی آن صاف و صیقلی می باشد. مهم ترین وظیفه این نوع از لوله ها انتقال سیالات می باشد. درون لوله های کاروگیت فشار بار مطرح نیست زیرا سیالات در حال عبور از داخل لوله ها دارای فشار بار داخلی نیستند ولی سطح بیرونی همه فشار های وارده را تحمل می کند. به همین دلیل سطح بیرون را به صورت مارپیچی می سازند زیرا استحکام لوله را در مقابل این فشار ها افزایش می دهد.
این لوله را با نام های دیگری مانند لوله پلی اتیلن فاضلابی شیار دار، لوله آکاردئونی و لوله خرطومی فاضلاب نیز می شناسند.
مشخصات فنی لوله کاروگیت
لوله کاروگیت که نوعی لوله پلیمری به شمار می رود به دو دسته لوله کاروگیت معمولی و لوله کاروگیت اسپیرال تقسیم می شوند. در تولید لوله های کاروگیت معمولی مواد پلیمری قالب گیری و پرس می شوند ولی تولید لوله های کاروگیت اسپیرال با استفاده از دستگاه اکسترود انجام می شود و پس از کوئنچ کردن و خنک سازی به شکل حلقه ای یا مارپیچی در می آیند. سپس این حلقه ها به هم چسبیده و قسمت زرد رنگ یا آبی رنگ به آن ها اضافه می شود. جدار داخلی این لوله می تواند از جنس فولاد یا پلی اتیلن سنگین (H.D.P.E) باشد.
اطلاعات فنی لوله کاروگیت
مشخصات فنی و کیفیت لوله کاروگیت مطابق با استاندار INSO9116-3 و DIN16961-2 می باشد که براساس آن کاروگیت نباید با مواد دیگری به جز گرانول، پودر و عناصر نام برده در استاندارد ترکیب شود. همچنین سایر آزمون‌های مربوط به مشخصات کیفیت محصول باید طبق استاندارد EN13476 باشد. لوله های کاروگیت بر اساس استاندارد آزمون های لوله های پلی اتیلن دوجداره تولید می شوند. این آزمون ها شامل موارد زیر می شوند:
- چگالی: برای مواد اولیه استاندارد ISIRI7175-5، برای محصول نهایی استاندارد ISIRI9116
- شاخص جریان مذاب: برای مواد اولیه استاندارد ISIRI6980، برای محصول استاندارد ISIRI9116
- مقاومت حلقوی بلند مدت: استانداردهای ISIRI9116 و DIN16961
- مقاومت حلقوی کوتاه مدت: استاندارد های ISIRI9116 و ISO9969
- انعطاف پذیری: استانداردهای ISIRI9116 و EN1446
- تعیین درصد دوده: استاندارد های ISIRI7175-2 و ISIRI9116
- پراکنش دوده: استاندارد های ISIRI7175-6 و ISIRI9116
- آزمون ضربه: استانداردهای ISIRI9116 و EN744
- بازگشت حرارتی: استانداردهای ISIRI9116 و ISIRI7175-3 برای تعیین مقدار مجاز
- شکل ظاهری: استاندارد ISIRI9116
- کشش خطی جوش: استاندارد ISIRI9116 و EN1979
استاندارد جهانی بر تولید لوله های کاروگیت با مقاومت مکانیکی بین 16 تا 31.5 کیلو نیوتن بر متر مربع تاکید دارد. در ایران طبق تاکید تمامی بازرسان، مقاومت مکانیکی لوله کاروگیت تولیدی هر شرکت در وهله اول باید دارای مقاومت مکانیکی 31.5 کیلو نیوتن بر متر مربع باشد.
سایز انواع لوله کاروگیت
| فشار 16 کیلونیوتن | فشار 31.5 کیلونیوتن (SN8) | 8 کیلونیوتن (مخصوص آب های سطحی) | پوشیده شده با ورق آهنی | پی وی سی (PVC) |
| 200 | 110 | 1000 | 1000 | 110 |
| 250 | 125 | 1200 | 1200 | 160 |
| 315 | 160 | – | 1400 | 200 |
| 400 | 200 | – | 1800 | 250 |
| 500 | 250 | – | 2000 | 315 |
| 600 | 300 | – | 2200 | 400 |
| 700 | 315 | – | – | 500 |
| 800 | 350 | – | – | 600 |
| 900 | 400 | – | – | – |
| 1000 | 500 | – | – | – |
| – | 600 | – | – | – |
| – | 700 | – | – | – |
| – | 800 | – | – | – |
| – | 900 | – | – | – |
| – | 1000 | – | – | – |
* کلیه اعداد داخل جدول به میلی متر هستند.
نحوه اتصال لوله کاروگیت
برای اتصال لوله کاروگیت از روش های زیر استفاده می شود:
- اتصال با واشر و کوپلر ساده: ساده ترین نوع اتصال این لوله ها
- اتصال کوپلر موفه دار: نسبت به روش قبل ارزان تر است اما باعث افت فشار در لوله می شود.
- اتصال با کمربند و واشر: برای اتصال لوله ها در سایزهای بالا
- اتصال با استفاده از جوش الکتروفیوژن
موارد استفاده لوله کاروگیت در سایز های مختلف
سایزهای مختلف لوله کاروگیت کاربردها و استفاده های گوناگونی دارند که در زیر به برخی از آنها پرداخته شده است.
- لوله کاروگیت ۱۱۰ و ۱۲۵ میلی متر
- فاضلاب خانگی
- غلاف دور کابل برق
- لوله کاروگیت 160 میلی متر
- فاضلاب شهری
- لوله زهکشی
- ایجاد پل های محلی کوچک
- لوله کاروگیت 200 میلی متر
- شبکه فاضلاب و زهکشی
- غلاف دور لوله
- لوله کاروگیت 250 میلی متر
- سیستم فاضلاب و زهکشی
- لوله کاروگیت ۳۱۵ و ۴۰۰ میلی متر
- فاضلاب شهری و بیمارستان ها
- لوله زهکشی
- لوله کاروگیت 500 میلی متر
- فاضلاب شهری
- جمع آوری آب های سطحی
- لوله کاروگیت 600 میلی متر
- شبکه فاضلاب و آب های سطحی
- منهول (معابر آدم رو)
- لوله کاروگیت ۸۰۰ و لوله کاروگیت ۱۰۰۰ میلی متر
- شبکه فاضلاب
- منهول (معابر آدم رو)
- لوله زهکشی
- انتقال آب رودخانه
کاربرد لوله کاروگیت
- سیستم زهکشی
- تصفیه آب
- مخازن مایعات و اسید
- سیستم انتقال آب
- منهول (معابر آدم رو)
- سیستم آبیاری
- انتقال فاضلاب شهری
- سیستم انتقال آب باران
- شبکه جمع آوری آب های سطحی شهری و مناطق صنعتی و کشاورزی
- سیستم انتقال مواد صنعتی، مانند اسیدها، بازها، نمک ها و غیره
مزایای لوله کاروگیت
- مقاومت بالا در برابر خوردگی
- طول عمر حداقل 50 سال
- ضریب اصطکاک پایین و عدم تشکیل رسوب در لوله
- انعطاف پذیری و چکش خواری بالا
- وزن سبک و حمل آسان
- نصب و اتصال آسان
- تولید در قطرهای بسیار بالا
لیست قیمت لوله کاروگیت
با عرض پوزش کلیه قیمت ها تغییر کرده است، لطفا جهت استعلام قیمت خرید با واحد فروش تماس حاصل نمایید.
تاریخ بروزرسانی: 1400/06/28
| ردیف | شرح | قیمت به تومان (هر شاخه 6 متری) |
| 1 | قیمت لوله کاروگیت 4 اینچ قطر بیرونی 110 میلی متر 6 کیلوگرم | 36,000 |
| 2 | قیمت لوله کاروگیت 5 اینچ قطر بیرونی 125 میلی متر 7 کیلوگرم | 54,000 |
| 3 | قیمت لوله کاروگیت 6 اینچ قطر بیرونی 160 میلی متر 9 کیلوگرم | 64,800 |
| 4 | قیمت لوله کاروگیت 8 اینچ قطر بیرونی 200 میلی متر 15 کیلوگرم | 90,000 |
| 5 | قیمت لوله کاروگیت 10 اینچ قطر بیرونی 250 میلی متر 22 کیلوگرم | 131,400 |
| 6 | لوله کاروگیت 12 اینچ قطر بیرونی 300 میلی متر 30 کیلوگرم | 180,000 |
| 7 | لوله کاروگیت 12 اینچ قطر بیرونی 315 میلی متر 40 کیلوگرم | 216,000 |
| 8 | 16 اینچ قطر بیرونی 400 میلی متر 54 کیلوگرم | 242,000 |
| 9 | 20 اینچ قطر بیرونی 500 میلی متر 87 کیلوگرم | 324,000 |
| 10 | 24 اینچ قطر بیرونی 600 میلی متر 120 کیلوگرم | 529,500 |
| 11 | 28 اینچ قطر بیرونی 700 میلی متر 168 کیلوگرم | 730,000 |
| 12 | 32 اینچ قطر بیرونی 800 میلی متر 228 کیلوگرم | 1,022,000 |
| 13 | 36 اینچ قطر بیرونی 900 میلی متر 270 کیلوگرم | 1,387,700 |
| 14 | 40 اینچ قطر بیرونی 1000 میلی متر 300 کیلوگرم جوش الکتروفیوژن | 2,010,000 |
| ردیف | شرح | قیمت به تومان (هر شاخه 6 متری) |
| 1 | قیمت لوله کاروگیت 8 اینچ قطر بیرونی 200 میلی متر 12 کیلوگرم | 71,000 |
| 2 | قیمت لوله کاروگیت 10 اینچ قطر بیرونی 250 میلی متر 19 کیلوگرم | 113,600 |
| 3 | قیمت لوله کاروگیت 12 اینچ قطر بیرونی 315 میلی متر 32 کیلوگرم | 177,500 |
| 4 | قیمت لوله کاروگیت 16 اینچ قطر بیرونی 400 میلی متر 45 کیلوگرم | 266,250 |
| 5 | قیمت لوله کاروگیت 20 اینچ قطر بیرونی 500 میلی متر 75 کیلوگرم | 450,000 |
| 6 | لوله کاروگیت 24 اینچ قطر بیرونی 600 میلی متر 102 کیلوگرم | 630,000 |
| 7 | لوله کاروگیت 28 اینچ قطر بیرونی 700 میلی متر 144 کیلوگرم | 864,000 |
| 8 | 32 اینچ قطر بیرونی 800 میلی متر 186 کیلوگرم | 1,116,000 |
| 9 | 36 اینچ قطر بیرونی 900 میلی متر 252 کیلوگرم جوش الکتروفیوژن | 1,620,000 |
| 10 | 40 اینچ قطر بیرونی 1000 میلی متر 288 کیلوگرم جوش الکتروفیوژن | 2,088,000 |
| ردیف | شرح | قیمت به تومان (هر شاخه 6 متری) |
| 1 | قیمت لوله کاروگیت 4 اینچ قطر بیرونی 110 میلی متر 5.5 کیلوگرم | تماس بگیرید |
| 2 | قیمت لوله کاروگیت 6 اینچ قطر بیرونی 160 میلی متر 6 کیلوگرم | تماس بگیرید |
| 3 | قیمت لوله کاروگیت 8 اینچ قطر بیرونی 200 میلی متر 15 کیلوگرم | تماس بگیرید |
| 4 | قیمت لوله کاروگیت 10 اینچ قطر بیرونی 250 میلی متر 22 کیلوگرم | تماس بگیرید |
| 5 | قیمت لوله کاروگیت 12 اینچ قطر بیرونی 315 میلی متر 36 کیلوگرم | تماس بگیرید |
| 6 | 16 اینچ قطر بیرونی 400 میلی متر 54 کیلوگرم | تماس بگیرید |
| 7 | 20 اینچ قطر بیرونی 500 میلی متر 90 کیلوگرم | تماس بگیرید |
| 8 | 24 اینچ قطر بیرونی 600 میلی متر 120 کیلوگرم | تماس بگیرید |
* همه موارد فوق اتصال واشر کوپلر دارند.
| ردیف | شرح | قیمت به تومان (هر شاخه 6 متری) |
| 1 | قیمت لوله کاروگیت 40 اینچ قطر بیرونی 1000 میلی متر 300 کیلوگرم | تماس بگیرید |
| 2 | قیمت لوله کاروگیت 48 اینچ قطر بیرونی 1200 میلی متر 480 کیلوگرم | تماس بگیرید |
| 3 | قیمت لوله کاروگیت 56 اینچ قطر بیرونی 1400 میلی متر 780 کیلوگرم | تماس بگیرید |
| 4 | قیمت لوله کاروگیت 64 اینچ قطر بیرونی 1800 میلی متر 1200 کیلوگرم | تماس بگیرید |
| 5 | قیمت لوله کاروگیت 80 اینچ قطر بیرونی 2000 میلی متر 1500 کیلوگرم | تماس بگیرید |
* همه موارد فوق اتصال جوش الکتروفیوژن دارند.
| ردیف | شرح | قیمت به تومان (هر شاخه 6 متری) |
| 1 | قیمت لوله کاروگیت قطر بیرونی 1000 میلی متر 102 کیلوگرم | تماس بگیرید |
| 2 | قیمت لوله کاروگیت قطر بیرونی 1200 میلی متر 180 کیلوگرم | تماس بگیرید |
* همه موارد فوق اتصال جوش الکتروفیوژن دارند.
** وزن های ذکر شده در جداول فوق وزن تقریبی هستند.
محصولات مرتبط

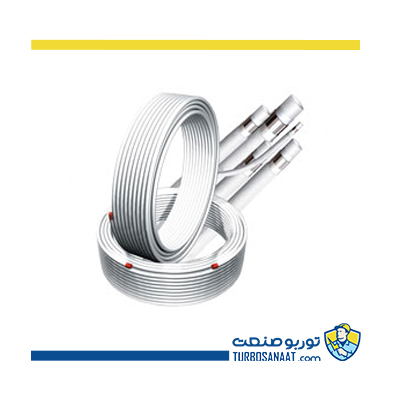

لوله سوپرپایپ
لوله سوپرپایپ چیست؟
لوله های سوپر پایپ که به صورت پنج لایه می باشد دارای تکنولوژی بالایی از نظر ساختار می باشند و تحت لیسانس آلمان تولید می شوند که در مصارف ساختمانی و بهداشتی بسیار پر کاربردند. این لوله ها با توجه به محاسن و مزایای زیادی که دارند، نسبت به لوله های قدیمی جایگزین مناسبی برای لوله های فلزی می باشند.

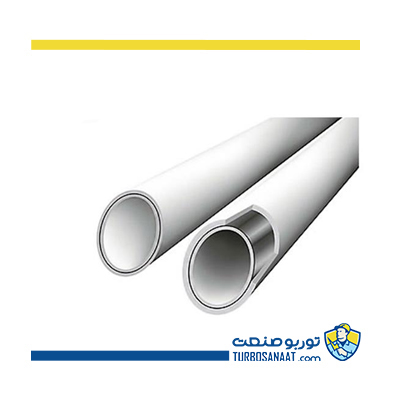

لوله نیوپایپ
لوله نیو پایپ چیست؟
لوله نیو پایپ با ساختار پنج لایه از ترکیب فلز و پلیمر تشکیل شده است که دارای مزیت های زیادی نسبت به لوله های قدیمی می باشد. لوله پنج لایه نیو پایپ برای مصارف ساختمانی و بهداشتی بسیار مناسب می باشد و با توجه به مقاومت و دوام بالا در برابر پوسیدگی و خوردگی و عمر طولانی جایگزین مناسبی نسبت به لوله های قدیمی در صنعت شده است.
لوله پوش فیت
لوله پوش فیت چیست؟
لوله پوش فیت یکی از انواع لوله های مورد استفاده در سیستم های فاضلاب ساختمانی است که از جنس پلی پروپیلن که نوعی پلیمر بوده و در انتهای خود دارای سوکت و آب بند برای اتصال می باشد. به دلیل نحوه اتصال سوکتی در این نوع لوله که با فشار همراه است، به آن پوش فیت (Push Fit) می گویند. انواع لوله های پوش فیت پلیمری قابل ارائه در شرکت توربو صنعت به صورت زیر است:
- لوله پوش فیت بی صدا
- لوله پوش فیت معمولی
این لوله را با نام های دیگری مانند لوله اورینگی، لوله فاضلابی، لوله یک سر سوکت، لوله یک سر کوپله، لوله پوش فیت فاضلابی، لوله پوش فیت سایلنت و لوله سه لایه، می شناسند.

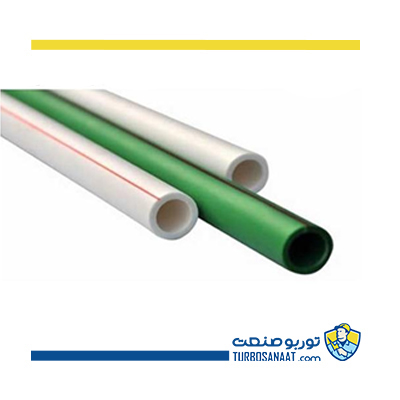

لوله پلی پروپیلن (PP)
