واحد مراقبت Airtac

مشخصات فنی واحد مراقبت ایرتک

ابتدا توضیحاتی کلی درباره فیلتر، رگلاتور و روغن زن که اجزای اصلی یک واحد مراقبت پنیوماتیک می باشند بیان شده، سپس در ادامه مشخصات واحد مراقبت (فیلتر، رگلاتور و روغن زن) AirTac آورده شده است.

فیلتر ایرتک

هوای فشرده تولید شده، هنگام ترک از کمپرسور گرم، کثیف و دارای رطوبت است که می تواند باعث کاهش عمر تجهیزاتی از قبیل شیر ها و سیلندر ها شود. به همین علت قبل از اینکه بتوان از هوای فشرده استفاده کرد، نیاز به فیلتر شدن، تنظیم فشار و روان کاری (ترکیب شدن با روغن) دارد. وجود یک فیلتر در خط، هوای فشرده را تمیز می کند، به طوری که با تحت فشار قرار دادن هوا و به دام انداختن ذرات جامد (مانند گرد و غبار و خاک) و سیالاتی (مانند آب و روغن)، سیال مصرفی را پاکسازی می کند. در خط هوای فشرده، فیلتر در نزدیکی رگلاتور، روغن زن، شیر کنترل جهت و عملگر هایی مانند سیلندر و موتور نصب می شود.

فیلتر باعث حذف آلاینده ها از سیستم پنیوماتیک شده که این عمل باعث جلوگیری از آسیب به تجهیزات و کاهش تلفات ناشی از وجود آلاینده ها در سیستم می شود. خرابی ماشین آلات در یک کارخانه صنعتی بسیار گران تمام می شود که اغلب نتیجه یک سیستم توزیع هوای فشرده کثیف، آلوده و محافظت نشده می باشد. انتخاب سایز و اندازه مناسب فیلتر برای هر کاربرد باید با ماکزیمم افت فشار مجاز تعیین شده ای که فیلتر باعث آن می شود، انجام گیرد. مقدار افت فشار را می توان با مراجعه به نمودار های ارائه شده توسط شرکت سازنده محاسبه و تعیین کرد (نموداری شبیه به نمودار زیر).

به طور کلی سه نوع فیلتر وجود دارد:

1. فیلتر عمومی (حذف آب و ذرات)
2. فیلتر رطوبت گیر (حذف روغن)
3. فیلتر حذف بخار و بوگیر

رگلاتور ایرتک

رگولاتور فشار، نوعی شیر کنترل فشار می باشد. رگلاتور یک فنر کنترل کننده دارد که بر روی دیافراگم عمل کرده تا در نهایت فشار هوا را تنظیم کند. با توجه به کاربرد های مختلف و مقدار جریان و فشار هوا می توان سایز مورد نیاز برای خرید رگلاتور را انتخاب کرد. البته سازندگان رگلاتور هوا، مشخصات فنی دبی هوای عبوری و میزان فشار قابل تنظیم در رگلاتور را در کاتالوگ محصول ذکر می کنند تا مصرف کننده انتخابی درست برای سایز رگلاتور مورد استفاده داشته باشد.

ط

توصیه ای برای افزایش طول عمر رگلاتور

به این نکته باید توجه داشت که رگلاتور قطعه ای است که هیچگونه رطوبت و روغنی جهت روانکاری اجزای داخلی وارد آن نمی شود. از این رو توصیه می شود برای افزایش طول عمر رگلاتور، در یک بازه زمانی معین و هر چند وقت یکبار، رگلاتور باز شده و با استفاده از روغن پنوماتیک (اصولاً چربی خوک) دیافراگم رگلاتور چرب گردد.

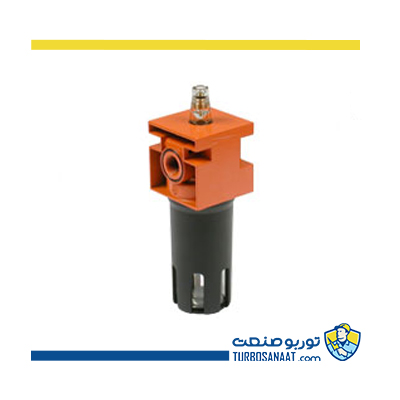

روغن زن ایرتک

یک روغن زن مقادیر اندازه گیری شده از روغن را جهت کاهش اصطکاک بین اجزای متحرک به هوای فشرده تزریق می کند. بیشتر سیلندر ها، شیر ها، ایر موتور ها و سایر تجهیزات متحرکی که با هوای فشرده کار می کنند برای افزایش طول عمر خود نیاز به روانکاری دارند. در یک واحد مراقبت دارای روغن پاش، در مرحله آخر هوای فشرده در روغن پاش از دهانه ورودی به دهانه خروجی جاری می گردد و به علت تنگنای مقطع و اصل ونتوری افت فشار ایجاد و عمل مکیدن انجام می گیرد، سپس روغن وارد قطره چکان می گردد و هوای چرب خارج می شود. در توضیح اصل ونتوری در روغن زن می توان به این نکته اشاره کرد که در اثر اختلاف فشاری که در جلوی دهانه کانال و محل تنگنای کانال پیش می آید، عمل مکیدن روغن انجام می گردد و هوای چرب به صورت مه آلود وارد سیستم می گردد. در اثر شدت جریان هوا، روغن با هوا ترکیب می شود و زمانی که مصرف هوا کم و به حد کافی نیست، عمل وکیوم صورت نمی گیرد.

روغن مصرفی روغن پاش

1. روغن پارس بابک 65.80 (تولید کننده: پالایشگاه نفت پارس)
2. روغن درفش 222 (تولید کننده: پالایشگاه نفت بهران)
3. پارافین و غیره

 توصیه هایی برای نحوه نگهداری و مراقبت روغن زن

• جهت شستشو از الکل و تینر استفاده نشود.
• لوله روغن پاش پس از زمانی حالت اولیه خود را از دست داده و میبایست تعویض گردد.
• بیشتر از حد مجاز روغن در روغن پاش ریخته نشود.
• تنظیم پیچ روغن پاش را بنا به مصرف می بایست باز نمود.
• ویسکوزیته بالای روغن باعث می گردد مکش با مشکل مواجه شود و هوای فشرده مقدار چربی مناسب را نداشته باشد، در نتیجه خرابی قطعات را به دنبال خواهیم داشت.
• سعی گردد روغن انتخابی تمیز و عاری از هر نوع کثیفی باشد چون تجربه نشان داده به علت وجود کثافات در روغن و وارد شدن به سیستم هوای فشرده، نقاط حساس در شیر آلات پس از زمانی کوتاه خراب می شود.

پس از توضیحات درباره سه عضو اصلی تشکیل دهنده یک واحد مراقبت پنیوماتیک، حال به صورت مجزا به معرفی فیلتر، رگلاتور و روغن زن AirTac می پردازیم.

فیلتر AirTac GF

مشخصات فنی فیلتر ایرتک سری GF

در کلیه مدل های زیر سیال هوا بوده، درجه فیلتر 40 یا 5 میکرون بوده، فشار ثابت معادل 15 بار و دما از 5- تا 70 درجه سانتی گراد می باشد.

آشنایی با کد فنی فیلتر ایرتک GF

ترتیب جدول زیر از سمت چپ به راست می باشد.

رگلاتور AirTac سری GR

مشخصات فنی رگلاتور ایرتک مدل GR

در کلیه مدل های زیر سیال هوا بوده، بازه 5 الی 9 بار، حداکثر فشار 10 بار و دما از 20- تا 70 درجه سانتی گراد می باشد.

آشنایی با کد فنی رگلاتور GR

ترتیب جدول زیر از سمت چپ به راست می باشد.

روغن زن AirTac سری GL

مشخصات فنی روغن زن ایرتک GL

در کلیه مدل های زیر سیال هوا بوده، بازه 5 الی 9 بار و حداکثر فشار 15 بار می باشد.

آشنایی با کد فنی روغن زن GL

ترتیب جدول زیر از سمت چپ به راست می باشد.

از سایر محصولات برند AirTac می توان به فیلتر – رگلاتور GFR که از فیلتر GF و رگلاتور GR تشکیل شده است اشاره کرد. از این محصول می توان در مدار هایی که روغن زن موجود بوده و فیلتر و رگلاتور نیاز باشد استفاده کرد.

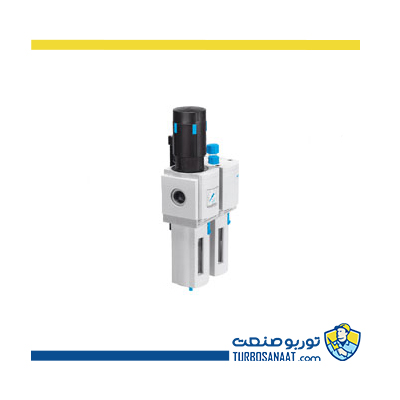

فیلتر – رگلاتور ایرتک GFR

همچنین در مواقعی که نیاز به واحد مراقبت بوده ولی محدودیت در مقدار فضای لازم جهت نصب وجود دارد، می توان از واحد مراقبت 2 تکه GFC استفاده کرد.

واحد مراقبت 2 تکه GFC

در مواقعی هم که نیاز به واحد مراقبت در مدار بوده و محدودیت فضا جهت نصب وجود ندارد، از واحد مراقبت 3 تکه GC می توان استفاده کرد.

واحد مراقبت 3 تکه ایرتک GC
