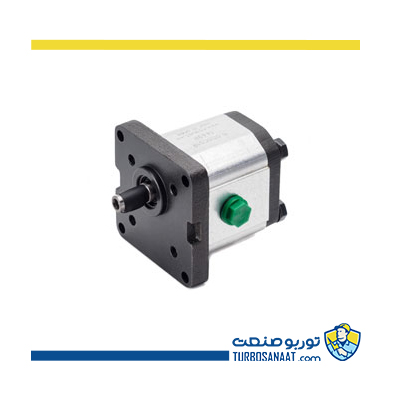

پمپ دنده خارجی رکسروت AZPW

پمپ دنده خارجی رکسروت Rexroth

شرکت توربو صنعت وارد کننده پمپ دنده خارجی بوش رکسروت می باشد.

مشخصات فنی

پمپ دنده خارجی رکسروت Rexroth

پمپ دنده خارجی Rexroth سری AZPW
پمپ چرخ دنده خارجی رکسروت یک نوع از پمپ دنده ای می باشد که در آن دوران یکی از چرخ دنده ها به وسیله سیستم محرک تأمین گشته و دیگری به واسطه آن چرخ دنده به حرکت در می آید. فضای بین دندانه ها، پوسته و صفحات جانبی، محفظه هایی از روغن را تشکیل می دهند. در ناحیه ای که دندانه ها از درگیری خارج شده و حجم محفظه افزایش می یابد (فضای مکش) فشار از فشار اتمسفر کمتر می شود. در نتیجه ی کاهش حجم به وجود آمده در این ناحیه و به دلیل آب بندی داخلی پمپ در مقابل نشتی، روغن به سمت مجرای خروجی رانده می شود. در پمپ دنده خارجی Rexroth بین سر دندانه ها و پوسته پمپ لقی بسیار کمی (کمتر از 0.001 اینچ) وجود دارد. در صنعت هیدرولیک از پمپ چرخ دنده خارجی معمولا برای تأمین فشارهای پایین استفاده می گردد.

مزایای پمپ دنده خارجی Rexroth سری AZPW
مزایا
عمر کاری طولانی
یاتاقان های لغزشی برای بارهای سنگین

مشخصات فنی پمپ دنده خارجی Rexroth سری AZPW

اطلاعات فنی پمپ دنده خارجی رکسروت سری AZPW
AZPW	نماد	واحد	004	005	008	011	014	016	019	022
جابجایی بر دور	v_g	Cm³	4	5.5	8	11	14	16	19	22.5
فشار پورت مکش	p_e	bar	0.7-3	0.7-3	0.7-3	0.7-3	0.7-3	0.7-3	0.7-3	0.7-3
ماکزیمم فشار پیوسته	P₁	bar	190	190	190	190	190	190	180	170
ماکزیمم فشار متناوب	P₂	bar	210	210	210	210	210	210	200	190
ماکزیمم فشار	P₃	bar	230	230	230	230	230	230	220	210
ماکزیمم دور در p₂	n_max	rpm	3500	3500	3500	3500	3000	3000	3000	2500

شکل شماتیک پمپ دنده خارجی Rexroth سری AZPW

***نکته: قطعاتی که با شماره 1 در شکل نشان داده شده است، بیانگر آب بند های پمپ است.
