مشخصات فنی

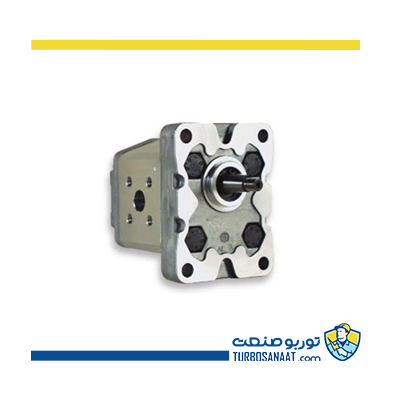

مشخصات فنی پمپ دنده خارجی رکسروت G2
پمپ دنده خارجی رکسروت مدل G2، از نوع پمپ های دبی ثابت بوده و فشار 250 باری را برای یک مدار هیدرولیک تامین می نماید. که شامل پوسته (1)، فلنج (2)، شفت محرک (3)، بلوکه بیرینگ (4)، یاتاقان های غلافدار (5)، صفحات جبران کننده هیدرواستاتیکی (6) می باشد. این سری از پمپ های دنده ای جهت استفاده در محیط های صنعتی که نیاز به دقت و کیفیت بالا می باشد، طراحی شده اند.
مشخصات فنی پمپ دنده ای Rexroth G2
| سایز | 4 | 5 | 8 | 11 | 14 | 16 | 19 | 22 |
| جابجایی/دور (سانتی متر مکعب بر دور) | 4 | 5.5 | 8.2 | 11 | 14.1 | 16.2 | 19 | 22.4 |
| فشار مکش (بار) | 0.7 الی 3 | |||||||
| فشار دائم کاری (بار) | 250 | 240 | 210 | |||||
| ماکزیمم فشار (بار) | 275 | 300 | 275 | 250 | ||||
سطح صدای تولیدی پمپ دنده ای Rexroth سری G2 در فشارهای مختلف
| فشار | سطح صدا (سی سی) | |||||||
| 4 | 5 | 8 | 11 | 14 | 16 | 19 | 22 | |
| 5 | 57 | 59 | 59 | 59 | 62 | 62 | 62.5 | 62 |
| 50 | 58.5 | 60 | 60 | 60 | 64 | 66.5 | 67 | 66 |
| 100 | 59 | 61 | 61 | 62 | 65.5 | 68 | 69.5 | 67 |
| 150 | 60 | 62 | 62 | 64.5 | 66.5 | 69 | 70.5 | 68.5 |
| 200 | 61 | 63 | 63.5 | 66 | 68 | 69.5 | 70 | 69 |
| 250 | 61.5 | 64.5 | 65 | 68 | 69.5 | 70.5 | 71 | – |
نکاتی درباره جدول فوق
- مقادیر بیان شده در جدول در دور 1450 rpm، ویسکوزیته روغن 41 cSt و دمای 50 درجه سانتیگراد محاسبه شده است.
- سطح نویز ایجاد شده توسط پمپ، به دور پمپ بستگی دارد.
- این محاسبه در یک محفظه بدون اِکوی صدا بر اساس استاندارد DIN 45635 صورت گرفته و میکروفون در فاصله 1 متری پمپ قرار داشته است.
آشنایی با کد فنی و نحوه سفارش پمپ دنده ای رکسروت
| IPF2G2 | X4 | سایز پمپ | جهت گردش شفت پمپ | نوع شفت پمپ | 12 | M | R |
| سری پمپ | شماره سری | مقادیر جدول مشخصات فنی | راستگرد: R، چپ گرد: L | SAE-A 9teeth=R | نوع پورت | آب بند شفت پمپ | نوع فلنج |
