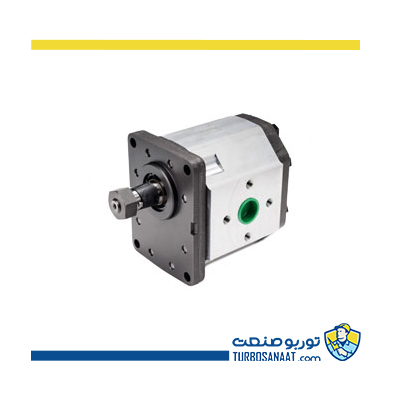

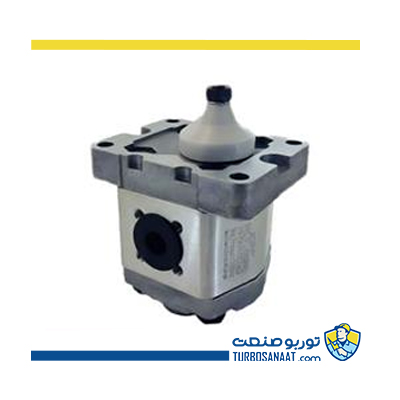

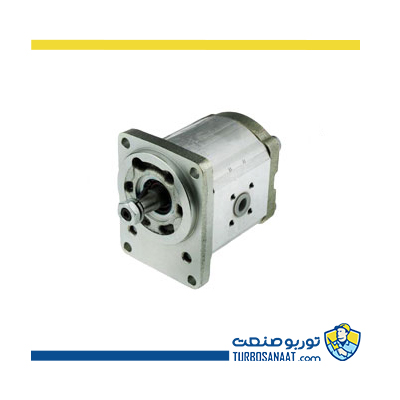

پمپ دنده خارجی بوندیولی Bondioli
به دلایل زیر از پمپ های چرخ دنده خارجی در سیستم های هیدرولیکی سیار (هیدرولیک موبایل) بسیار استفاده می شود:
فشار نسبتاً بالا برای وزن کم
قیمت ارزان
تغییرات سرعت زیاد
تغییرات دما زیاد / تغییرات ویسکوزیته زیاد
اجزای پمپ دنده خارجی بوندیولی
1- هوزینگ (پوسته پمپ)
2- فلنج
3- محور پمپ
4- پوسته های یاتاقان بندی شده
5- پوسته های یاتاقان بندی شده
6- بدنه
7- چرخ دنده محرک
8- چرخ دنده متحرک
9- آب بند ها
نحوه عملکرد پمپ دنده خارجی بوندیولی
چرخ دنده (7) توسط یک کوپلینگ به محرک (الکتروموتور، موتور احتراق داخلی و غیره) متصل شده است. چرخ دنده های (7) و (8) به گونه ای در پوسته های یاتاقان بندی شده (4) و (5) جاسازی شده اند که درگیری آنها در هنگام دوران با حداقل لقی صورت گیرد. وقتی که سیستم روشن می شود، ابتدا هوای موجود در خطوط مکش از طریق این محفظه ناحیه مکش (S) به ناحیه فشار (P) منتقل شده بنابراین در خط مکش فشار منفی ایجاد می گردد. همانطور که فشار منفی زیاد می شود، جریان از مخزن به سمت خط مکش و پمپ بالا می رود. جریان به محفظه های ما بین چرخ دنده و پوسته و سپس از طریق دهانه فشار پمپ به سیستم هیدرولیک می رود. بنابراین آب بند بودن این محفظه ها به گونه ای که هوا یا سیال با کمترین مقدار نشتی منتقل شود، ضروری است.
بین اجزای پمپ های چرخ دنده خارجی، لقی وجود دارد، بنابراین نشتی بسته به فشار کاری از ناحیه فشار به ناحیه مکش اتفاق می افتد. در نتیجه با افزایش فقط اندکی روغن از لقی ما بین ناحیه مکش و ناحیه فشار عبور می کند. پوسته یاتاقان بندی شده (5) توسط یک ناحیه فشاری محوری در مقابل چرخ دنده ها محکم جاسازی شده است. فشار واقعی سیستم در این ناحیه فشاری حادث می شود.
نمودار جابجایی حجمی پمپ بدنه آلومینیومی Bondioli
مشخصات فنی پمپ HPLPA0 بوندیولی
|
جدول اطلاعات فنی پمپ Bondioli سری HPLPA0 |
||||||
|
گروه |
کد سایز |
جابجایی حجمی cm3 |
فشار کاری bar |
فشار متناوب bar |
ماکزیمم فشار bar |
وزن kg |
|
0 |
01 |
0.19 |
190 |
210 |
230 |
0.39 |
|
02 |
0.26 |
0.39 |
||||
|
03 |
0.38 |
0.40 |
||||
|
05 |
0.51 |
0.40 |
||||
|
06 |
0.64 |
0.41 |
||||
|
09 |
0.88 |
0.42 |
||||
|
10 |
1.00 |
0.43 |
||||
|
12 |
1.25 |
0.44 |
||||
نمودار دبی حجمی و دور پمپ بوندیولی HPLPA0
مشخصات فنی پمپ HPLPA1 بوندیولی
|
جدول اطلاعات فنی پمپ Bondioli سری HPLPA1 |
||||||
|
گروه |
کد سایز |
جابجایی حجمی cm3 |
فشار کاری bar |
فشار متناوب bar |
ماکزیمم فشار bar |
وزن kg |
|
1 |
14 |
1.37 |
220 |
260 |
280 |
0.90 |
|
19 |
1.90 |
0.95 |
||||
|
24 |
2.53 |
210 |
250 |
260 |
0.95 |
|
|
31 |
3.17 |
0.95 |
||||
|
36 |
3.73 |
1.05 |
||||
|
44 |
4.35 |
1.05 |
||||
|
48 |
4.97 |
1.05 |
||||
|
60 |
6.08 |
1.20 |
||||
|
70 |
7.00 |
190 |
210 |
230 |
1.20 |
|
|
80 |
7.87 |
160 |
180 |
200 |
1.20 |
|
نمودار دبی حجمی و دور پمپ بوندیولی HPLPA1
مشخصات فنی پمپ HPLPA2 بوندیولی
|
جدول اطلاعات فنی پمپ Bondioli سری HPLPA2 |
||||||
|
گروه |
کد سایز |
جابجایی حجمی cm3 |
فشار کاری bar |
فشار متناوب bar |
ماکزیمم فشار bar |
وزن kg |
|
2 |
05 |
4.50 |
240 |
260 |
300 |
2.30 |
|
06 |
6.00 |
2.40 |
||||
|
08 |
8.50 |
230 |
250 |
280 |
2.40 |
|
|
11 |
11.00 |
2.40 |
||||
|
14 |
14.50 |
2.80 |
||||
|
17 |
17.00 |
2.80 |
||||
|
20 |
19.50 |
200 |
220 |
250 |
2.80 |
|
|
26 |
26.00 |
180 |
190 |
210 |
3.10 |
|
|
34 |
34.00 |
150 |
170 |
190 |
3.40 |
|
|
40 |
40.50 |
140 |
160 |
180 |
3.60 |
|
نمودار دبی حجمی و دور پمپ بوندیولی HPLPA2
مشخصات فنی پمپ HPLPA3 بوندیولی
|
جدول اطلاعات فنی پمپ Bondioli سری HPLPA3 |
||||||
|
گروه |
کد سایز |
جابجایی حجمی cm3 |
فشار کاری bar |
فشار متناوب bar |
ماکزیمم فشار bar |
وزن kg |
|
3 |
22 |
21.50 |
220 |
250 |
310 |
6.20 |
|
26 |
26.00 |
210 |
300 |
6.20 |
||
|
31 |
30.50 |
280 |
6.20 |
|||
|
36 |
36.00 |
6.50 |
||||
|
41 |
41.50 |
7.20 |
||||
|
47 |
46.50 |
180 |
210 |
270 |
7.20 |
|
|
51 |
50.50 |
7.20 |
||||
|
56 |
55.50 |
170 |
200 |
230 |
7.40 |
|
|
61 |
61.00 |
150 |
180 |
200 |
7.60 |
|
|
73 |
72.00 |
140 |
150 |
180 |
8.00 |
|
|
90 |
88.00 |
110 |
120 |
170 |
8.60 |
|
نمودار دبی حجمی و دور پمپ بوندیولی HPLPA3
|
جدول اطلاعات فنی پمپ Bondioli سری HPLPA4 |
||||||
|
گروه |
کد سایز |
جابجایی حجمی cm3 |
فشار کاری bar |
فشار متناوب bar |
ماکزیمم فشار bar |
وزن kg |
|
4 |
41 |
41.50 |
220 |
250 |
300 |
9.20 |
|
51 |
50.50 |
190 |
210 |
280 |
9.20 |
|
|
61 |
61.00 |
160 |
180 |
200 |
9.60 |
|
|
73 |
72.00 |
150 |
160 |
180 |
9.60 |
|
|
90 |
88.00 |
120 |
130 |
170 |
9.60 |
|
