مشخصات فنی

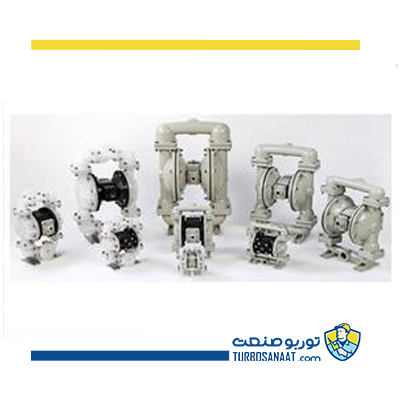

مشخصات فنی پمپ دیافراگمی لوتز
پمپ دیافراگمی Lutz که عملکدری نشات گرفته از هوا دارد، می تواند متریال های بحرانی را با عملکردی کاملا ایمن و مطمئن پمپاژ نماید. همچنین این پمپ ها برای مواد خورنده، ساینده، قابل اشتعال و همچنین برای سیال های با ویسکوز بالا بسیار کاربرد دارند. کاربردهای متنوع، پوشش کاری سیالات با ویسکوزیته های مختلف، مناسب برای شرایط و فعالیت های سنگین و در نهایت ضریب اطمینان بالا و قابلیت اتکا از دیگر مزایای پمپ های دیافراگمی لوتز می باشد.
| پمپ دیافراگمی لوتز 1/4 اینچ | پمپ دیافراگمی لوتز 3/8 اینچ |
 |
 |
| پمپ دیافراگمی لوتز 1/2 اینچ | پمپ دیافراگمی لوتز 1 اینچ |
 |
 |
| پمپ دیافراگمی لوتز 1 و 1/2 اینچ | پمپ دیافراگمی لوتز 2 اینچ |
 |
 |
| پمپ دیافراگمی لوتز 3 اینچ | |
 |
|
کلیه اطلاعات مندرج در جداول زیر مربوط به پمپ دیافراگمی Lutz غیر فلزی می باشد، جهت دستری به اطلاعات فنی پمپ های دیافراگمی فلزی لوتر به کاتالوگ مراجعه نمایید.
مشخصات فنی پمپ دیافراگمی لوتز 1/4 اینچ
| DMP 1/4″ PP | DMP 1/4″ PVDF | DMP 1/4″ PA | |
| جنس بدنه | پولی پروپیلن | پولی وینیلیدن فلوراید | پلی آمید |
| دیافراگم | TPV (NBR-PP), TPV (EPDM-PP), PTFE | PTFE | TPV (EPDM-PP), PTFE |
| شیر | PTFE | PTFE | PTFE |
| سیل | NBR, EPDM, PTFE | PTFE | EPDM, PTFE |
| میزان جریان | حداکثر 16 لیتر در دقیقه | حداکثر 16 لیتر در دقیقه | حداکثر 16 لیتر در دقیقه |
| Suction lift: dry | 6 متر | 6 متر | 6 متر |
| Suction lift: PTFE-version | 5 متر | 5 متر | 5 متر |
| فشار کاری | حداکثر 6,8 بار | حداکثر 6,8 بار | حداکثر 6,8 بار |
| دما | حداکثر 66 درجه سانتی گراد | حداکثر 93 درجه سانتی گراد | حداکثر 66 درجه سانتی گراد |
| Solids handling: | حداکثر Ø 1,6 mm | حداکثر Ø 1,6 mm | حداکثر Ø 1,6 mm |
| مکش | 1/4″ BSP female | 1/4″ BSP female | 1/4″ BSP female |
| دهش | 1/4″ BSP female | 1/4″ BSP female | 1/4″ BSP female |
مشخصات فنی پمپ دیافراگمی لوتز 3/8 اینچ
| DMP 3/8″ PP | DMP 3/8″ PVDF | DMP 3/8″ PA | |
| جنس بدنه | پولی پروپیلن | پولی وینیلیدن فلوراید | پلی آمید |
| دیافراگم | TPV (NBR-PP),TPV (EPDM-PP),PTFE,FPM | TPV (EPDM-PP),PTFE,FPM | TPV (NBR-PP),PTFE,FPM |
| شیر | TPV (NBR-PP),TPV (EPDM-PP),PTFE,FPM | PTFE | TPV (NBR-PP),PTFE |
| سیل | NBR,EPDM,PTFE | PTFE | PTFE |
| Valve seat: PTFE-version |
PP | PVDF | استیل ضد زنگ |
| Flow rate: | حداکثر 34 l/min | حداکثر 34 l/min | حداکثر 34 l/min |
| Suction lift: dry PTFE-version |
5,2 m 3 m |
5,2 m 3 m |
5,2 m 3 m |
| فشار کاری | حداکثر 8 bar | حداکثر 8 bar | حداکثر 8 bar |
| دما | حداکثر 66 °C | حداکثر 93 °C | حداکثر 66 °C |
| Solids handling: with Max-Pass™ PTFE-version |
حداکثر Ø 6,4 mm حداکثر Ø 1,6 mm |
حداکثر Ø 6,4 mm حداکثر Ø 1,6 mm |
حداکثر Ø 6,4 mm حداکثر Ø 1,6 mm |
| مکش | 3/8″ BSP female | 3/8″ BSP female | 3/8″ BSP female |
| دهش | 3/8″ BSP female | 3/8″ BSP female | 3/8″ BSP female |
مشخصات فنی پمپ دیافراگمی لوتز 1/2 اینچ
| DMP 1/2″ PP | DMP 1/2″ PVDF | DMP 1/2″ PA | |
| جنس بدنه | پولی پروپیلن | پولی وینیلیدن فلوراید | پلی آمید |
| دیافراگم | TPV (NBR-PP),TPV (EPDM-PP),PTFE,FPM | PTFE | PTFE |
| Valve ball: | TPV (NBR-PP),TPV (EPDM-PP),PTFE,FPM | PTFE | PTFE |
| سیل | NBR,EPDM,PTFE,FPM | PTFE | PTFE |
| Valve seat: | PP | PVDF | PVDF, SS* |
| Flow rate: | حداکثر 65 l/min | حداکثر 65 l/min | حداکثر 65 l/min |
| Suction lift: with Max-Pass™ dry PTFE-version |
6 m 4,5 m 3 m |
6 m 4,5 m 3 m |
6 m 4,5 m 3 m |
| فشار کاری | حداکثر 8 bar | حداکثر 8 bar | حداکثر 8 bar |
| دما | حداکثر 66 °C | حداکثر 93 °C | حداکثر 66 °C |
| Solids handling: with Max-Pass™ |
حداکثر Ø 3,2 mm حداکثر Ø 9,5 mm |
حداکثر Ø 3,2 mm حداکثر Ø 9,5 mm |
حداکثر Ø 3,2 mm حداکثر Ø 9,5 mm |
| مکش | 1/2″ BSP female | 1/2″ BSP female | 1/2″ BSP female |
| دهش | 1/2″ BSP female | 1/2″ BSP female | 1/2″ BSP female |
مشخصات فنی پمپ دیافراگمی لوتز 1 اینچ
| DMP 1″ PP | DMP 1″ PVDF | |
| جنس بدنه | پولی پروپیلن | پولی وینیلیدن فلوراید |
| دیافراگم | TPV (NBR-PP),TPV (EPDM-PP),PTFE,FPM | TPV (EPDM-PP),PTFE,FPM |
| Valve ball: | TPV (NBR-PP),TPV (EPDM-PP),PTFE,FPM | PTFE,FPM |
| سیل | NBR,EPDM,PTFE,FPM | PTFE, FPM |
| Valve seat: | PP | PVDF |
| Flow rate: | حداکثر 156 l/min | حداکثر 156 l/min |
| Suction lift: with Max-Pass™ dry PTFE-version |
5,5 m 4,5 m 3 m |
5,5 m 4,5 m 3 m |
| فشار کاری | حداکثر 8 bar | حداکثر 8 bar |
| دما | حداکثر 66 °C | حداکثر 93 °C |
| Solids handling: with Max-Pass™ |
حداکثر Ø 6,4 mm حداکثر Ø 19 mm |
حداکثر Ø 6,4 mm حداکثر Ø 19 mm |
| مکش | Flange DIN DN 25 PN 10 ANSI B16,5 1″ 150 PSI |
Flange DIN DN 25 PN 10 ANSI B16,5 1″ 150 PSI |
| دهش | Flange DIN DN 25 PN 10 ANSI B16,5 1″ 150 PSI |
Flange DIN DN 25 PN 10 ANSI B16,5 1″ 150 PSI |
مشخصات فنی پمپ دیافراگمی لوتز 1 و 1/2 اینچ
| DMP 1 1/2″ PP | DMP 1 1/2″ PVDF | |
| جنس بدنه | پولی پروپیلن | پولی وینیلیدن فلوراید |
| دیافراگم | TPV (NBR-PP),TPV (EPDM-PP),PTFE | TPV (EPDM-PP),PTFE |
| Valve ball: | TPV (NBR-PP),TPV (EPDM-PP),PTFE | TPV (EPDM-PP),PTFE |
| سیل | NBR,EPDM,PTFE | PTFE |
| Valve seat: | PP | PVDF |
| Flow rate: | حداکثر 492 l/min | حداکثر 492 l/min |
| Suction lift: dry PTFE-version |
4,5 m 3 m |
4,5 m 3 m |
| فشار کاری | حداکثر 8,2 bar | حداکثر 8,2 bar |
| دما | حداکثر 66 °C | حداکثر 93 °C |
| Solids handling: | حداکثر Ø 6,4 mm | حداکثر Ø 6,4 mm |
| مکش | Flange DIN DN 40 PN 10 ANSI B16,5 1 1/2″ 150 PSI |
Flange DIN DN 40 PN 10 ANSI B16,5 1 1/2″ 150 PSI |
| دهش | Flange DIN DN 40 PN 10 ANSI B16,5 1 1/2″ 150 PSI |
Flange DIN DN 40 PN 10 ANSI B16,5 1 1/2″ 150 PSI |
مشخصات فنی پمپ دیافراگمی لوتز 2 اینچ
| DMP 2″ PP | DMP 2″ PVDF | |
| جنس بدنه | پولی پروپیلن | پولی وینیلیدن فلوراید |
| دیافراگم | TPV (NBR-PP),TPV (EPDM-PP),PTFE | PTFE |
| Valve ball: | TPV (NBR-PP),TPV (EPDM-PP),PTFE | PTFE |
| سیل | NBR,EPDM,PTFE | PTFE |
| Valve seat: | PP | PVDF |
| Flow rate: | حداکثر 681 l/min | حداکثر 681 l/min |
| Suction lift: dry PTFE-version |
4,5 m 3 m |
4,5 m 3 m |
| فشار کاری | حداکثر 8,2 bar | حداکثر 8,2 bar |
| دما | حداکثر 66 °C | حداکثر 93 °C |
| Solids handling: | حداکثر Ø 6,4 mm | حداکثر Ø 6,4 mm |
| مکش | Flange DIN DN 50 PN 10 ANSI B16,5 2″ 150 PSI |
Flange DIN DN 50 PN 10 ANSI B16,5 2″ 150 PSI |
| دهش | Flange DIN DN 50 PN 10 ANSI B16,5 2″ 150 PSI |
Flange DIN DN 50 PN 10 ANSI B16,5 2″ 150 PSI |
مشخصات فنی پمپ دیافراگمی لوتز 3 اینچ
| DMP 3″ Aluminium | DMP 3″ Stainless steel | |
| جنس بدنه | آلومینیوم | استیل ضد زنگ |
| دیافراگم | PUR,TPV (EPDM-PP),PTFE,FPM | PUR,TPV (EPDM-PP),PTFE,FPM |
| Valve ball: | TPV (NBR-PP),TPV (EPDM-PP),PTFE,FPM | TPV (NBR-PP),TPV (EPDM-PP),PTFE,FPM |
| سیل | NBR,EPDM,PTFE,FPM | NBR,EPDM,PTFE,FPM |
| Valve seat: | PA, EPDM, FPM, NBR | PA, EPDM, FPM, NBR |
| Flow rate: | حداکثر 954 l/min | حداکثر 954 l/min |
| Suction lift: dry PTFE-version |
6.1 m 5.2 m |
6.1 m 5.2 m |
| فشار کاری | حداکثر 8.2 bar | حداکثر 8.2 bar |
| دما | حداکثر 93 °C | حداکثر 93 °C |
| Solids handling: | حداکثر Ø 11 mm | حداکثر Ø 11 mm |
| مکش | 3″ BSP female | 3″ BSP female |
| دهش | 3″ BSP female | 3″ BSP female |
