مشخصات فنی

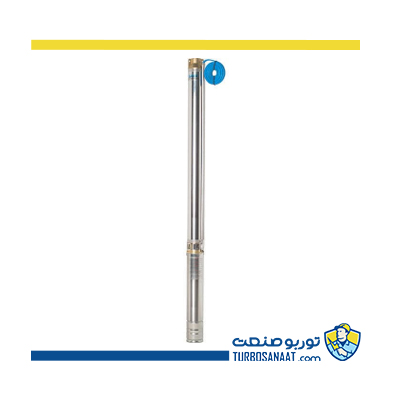

مشخصات فنی پمپ شناور ابارا Winner
پمپ شناور ابارا Winner پمپی شناور است. این پمپ طبقاتی 4 اینچی دارای پروانه ای از نوع سانتریفیوژ و شناور با لبه پیش ران می باشد. این پمپ شناور از استیل ضد زنگ AISI 304 ساخته شده است. جنس پروانه این پمپ شناور ابارا از ترموپلاست تقویت شده با الیاف شیشه ای می باشد. کاربرد این الکتروپمپ شناور بصورت کلی در آبیاری و انتقال آب تمیز (آشامیدنی) است. این پمپ دمای حداکثری 35 درجه سانتی گراد را تحمل کرده و مقدار ذرات معلق و کلر در این پمپ شناور حداکثر 50 و 500 ppm می باشد.
مشخصات پمپ شناور طبقاتی استیل سری Ebara Winner
- نوع مایع: آب تمیز
- حداکثر دما: 30 درجه سانتی گراد
- حداکثر ذرات معلق: 50 ppm
- حداکثر غوطه وری: 100 متر
- پروانه: سانتریفیوژ بسته
- نوع آب بندی: مکانیکال سیل
- یاتاقان: نوع استوانه ای
- فلنج رانش (In):
- 4N1-4N2-4N4 1,1/4
- 4N7-4N10-4N15 2
مشخصات موتور پمپ شناور طبقاتی استیل سری Winner ابارا
- دور موتور: 2900 rpm
- کلاس عایق بندی: F
- درجه محافظت: IP58
- خازن: روکار
- فرکانس: 50 هرتز
- محافظ حرارتی اتوماتیک اضافه بار:
- برای موتور های تک فاز در نظر گرفته شده است.
- برای موتور های سه فاز توسط مصرف کننده تامین می گردد.
- طول کابل (m):
- 2.2KW – L=1.75
- 3.4KW – L=2.5
- 5.5,7.5KW – L=4
| مدل | قدرت | حداکثر ارتفاع (m) | حداکثر آبدهی (m3/h) | |
| kW | HP | |||
| WINNER 4N1- 12 | 0.37 | 0.5 | 63.5 | 2.1 |
| WINNER 4N1- 18 | 0.55 | 0.7 | 95.5 | 2.1 |
| WINNER 4N1- 24 | 0.75 | 1 | 127 | 2.1 |
| WINNER 4N1- 34 | 1.1 | 1.5 | 180 | 2.1 |
| WINNER 4N1- 48 | 1.5 | 2 | 254 | 2.1 |
| WINNER 4N1- 68 | 2.2 | 3 | 360 | 2.1 |
| WINNER 4N2- 7 | 0.37 | 0.5 | 46 | 3.3 |
| WINNER 4N2- 10 | 0.55 | 0.7 | 65.5 | 3.3 |
| WINNER 4N2- 14 | 0.75 | 1 | 91.5 | 3.3 |
| WINNER 4N2- 20 | 1.1 | 1.5 | 131 | 3.3 |
| WINNER 4N2- 28 | 1.5 | 2 | 183 | 3.3 |
| WINNER 4N2- 40 | 2.2 | 3 | 262 | 3.3 |
| WINNER 4N2- 56 | 3 | 4 | 367 | 3.3 |
| WINNER 4N4- 4 | 0.37 | 0.5 | 25.4 | 5.7 |
| WINNER 4N4- 7 | 0.55 | 0.7 | 44.45 | 5.7 |
| WINNER 4N4- 9 | 0.75 | 1 | 57 | 5.7 |
| WINNER 4N4- 13 | 1.1 | 1.5 | 82.5 | 5.7 |
| WINNER 4N4- 18 | 1.5 | 2 | 114 | 5.7 |
| WINNER 4N4- 27 | 2.2 | 3 | 171 | 5.7 |
| WINNER 4N4- 36 | 3 | 4 | 229 | 5.7 |
| WINNER 4N4- 48 | 4 | 5.5 | 305 | 5.7 |
* جهت اطلاع از مشخصات فنی سایر مدل ها، به کاتالوگ پمپ شناور Ebara Winner مراجعه نمایید.
متریال پمپ شناور طبقاتی ابارا Winner
- پمپ
- جنس پوسته: استیل 304
- جنس پروانه: تکنوپلیمر
- جنس شفت: استیل 304
- جنس واسطه: استیل 304
- جنس دیفیوزر: تکنوپلیمر
- موتور
- جنس پوسته: استیل 304
کاربرد پمپ شناور طبقاتی استیل سری Winner ابارا Ebara
مناسب جهت استخراج آب تمیز از چاه و افزایش فشار برای کاربردهای زراعی و صنعتی می باشد.
نمودار و جدول ابعاد-اوزان پمپ ابارا سری Winner
| مدل | قدرت | پمپ بدون موتور | پمپ با موتور پر شده از روغن | پمپ با موتور پر شده از آب | |||||||
| تک فاز | سه فاز | تک فاز | سه فاز | ||||||||
| kW | HP | H1 میلی متر | H2 میلی متر | H میلی متر | H2 میلی متر | H میلی متر | H2 میلی متر | H میلی متر | H2 میلی متر | H میلی متر | |
| WINNER 4N1- 12 | 0.37 | 0.5 | 353 | 325 | 678 | 304 | 657 | 228 | 581 | 214 | 567 |
| WINNER 4N1- 18 | 0.55 | 0.75 | 458 | 325 | 783 | 325 | 783 | 253 | 711 | 228 | 686 |
| WINNER 4N1- 24 | 0.75 | 1 | 563 | 350 | 913 | 325 | 888 | 283 | 846 | 248 | 811 |
| WINNER 4N1- 34 | 1.1 | 1.5 | 738 | 385 | 1123 | 350 | 1088 | 307 | 1045 | 283 | 1021 |
| WINNER 4N1- 48 | 1.5 | 2 | 1049 | 420 | 1469 | 385 | 1434 | 339 | 1045 | 307 | 1356 |
| WINNER 4N1- 68 | 2.2 | 3 | 1399 | 470 | 1869 | 420 | 1819 | 437 | 1388 | 339 | 1738 |
| WINNER 4N2- 7 | 0.37 | 0.5 | 265 | 325 | 590 | 304 | 569 | 228 | 1836 | 214 | 479 |
| WINNER 4N2- 10 | 0.55 | 0.75 | 318 | 325 | 643 | 325 | 643 | 253 | 493 | 228 | 546 |
| WINNER 4N2- 14 | 0.75 | 1 | 388 | 350 | 738 | 325 | 713 | 283 | 571 | 248 | 636 |
| WINNER 4N2- 20 | 1.1 | 1.5 | 493 | 385 | 878 | 350 | 843 | 307 | 671 | 283 | 776 |
| WINNER 4N2- 28 | 1.5 | 2 | 633 | 420 | 1053 | 385 | 1018 | 339 | 800 | 307 | 940 |
| WINNER 4N2- 40 | 2.2 | 3 | 909 | 470 | 1379 | 420 | 1329 | 437 | 972 | 339 | 1248 |
| WINNER 4N2- 56 | 3 | 4 | 1189 | 544 | 1733 | 1346 | 214 | 1583 | |||
| WINNER 4N4- 4 | 0.37 | 0.5 | 229 | 325 | 554 | 304 | 533 | 228 | 228 | 443 | |
| WINNER 4N4- 7 | 0.55 | 0.75 | 293 | 325 | 618 | 325 | 618 | 253 | 457 | 248 | 521 |
| WINNER 4N4- 9 | 0.75 | 1 | 336 | 350 | 686 | 325 | 661 | 283 | 546 | 283 | 584 |
| WINNER 4N4- 13 | 1.1 | 1.5 | 422 | 385 | 807 | 350 | 772 | 307 | 619 | 307 | 705 |
| WINNER 4N4- 18 | 1.5 | 2 | 530 | 420 | 950 | 385 | 915 | 339 | 729 | 339 | 837 |
| WINNER 4N4- 27 | 2.2 | 3 | 723 | 470 | 1193 | 420 | 1143 | 437 | 869 | 394 | 1062 |
| WINNER 4N4- 36 | 3 | 4 | 983 | 544 | 1527 | 1160 | 214 | 1377 | |||
* در جدول فوق G 1¼ = DNM میلی متر می باشد.
نمودار و جدول ارتفاع و راندمان (آبدهی) پمپ شناور ابارا سری Winner
| مدل | قدرت | Q = دبی | ||||||||||
| l/min 10 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | 75 | 95 | |||
| m3/h 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.7 | 3.3 | 4.5 | 5.7 | |||
| kW | HP | H = ارتفاع | ||||||||||
| WINNER 4N1- 12 | 0.37 | 0.5 | 63.5 | 59.5 | 53.5 | 45.5 | 36 | 25.2 | ||||
| WINNER 4N1- 18 | 0.55 | 0.7 | 95.5 | 89.5 | 80.5 | 68.5 | 54 | 37.8 | ||||
| WINNER 4N1- 24 | 0.75 | 1 | 127 | 119 | 107 | 91 | 72 | 50.5 | ||||
| WINNER 4N1- 34 | 1.1 | 1.5 | 180 | 169 | 152 | 129 | 102 | 71.5 | ||||
| WINNER 4N1- 48 | 1.5 | 2 | 254 | 238 | 214 | 182 | 144 | 101 | ||||
| WINNER 4N1- 68 | 2.2 | 3 | 360 | 337 | 303 | 258 | 204 | 142 | ||||
| WINNER 4N2- 7 | 0.37 | 0.5 | 46 | 44.5 | 42.5 | 39.6 | 36.1 | 26.2 | 13.3 | |||
| WINNER 4N2- 10 | 0.55 | 0.7 | 65.5 | 63.5 | 60.5 | 56.5 | 51.5 | 37.5 | 19 | |||
| WINNER 4N2- 14 | 0.75 | 1 | 91.5 | 89 | 84.5 | 79 | 72 | 52.5 | 26.6 | |||
| WINNER 4N2- 20 | 1.1 | 1.5 | 131 | 127 | 121 | 113 | 103 | 75 | 38 | |||
| WINNER 4N2- 28 | 1.5 | 2 | 183 | 178 | 169 | 158 | 144 | 105 | 53 | |||
| WINNER 4N2- 40 | 2.2 | 3 | 262 | 254 | 242 | 226 | 206 | 150 | 76 | |||
| WINNER 4N2- 56 | 3 | 4 | 367 | 355 | 338 | 317 | 289 | 210 | 106 | |||
| WINNER 4N4- 4 | 0.37 | 0.5 | 25.4 | 24.8 | 23.2 | 21.4 | 15.5 | 7.2 | ||||
| WINNER 4N4- 7 | 0.55 | 0.7 | 44.45 | 43.33 | 40.6 | 37.38 | 27.23 | 12.6 | ||||
| WINNER 4N4- 9 | 0.75 | 1 | 57 | 55.5 | 52 | 48 | 35 | 16.2 | ||||
| WINNER 4N4- 13 | 1.1 | 1.5 | 82.5 | 80.5 | 75.5 | 69.5 | 50.5 | 23.4 | ||||
| WINNER 4N4- 18 | 1.5 | 2 | 114 | 111 | 104 | 96 | 70 | 32.4 | ||||
| WINNER 4N4- 27 | 2.2 | 3 | 171 | 167 | 157 | 144 | 105 | 48.5 | ||||
| WINNER 4N4- 36 | 3 | 4 | 229 | 223 | 209 | 192 | 140 | 65 | ||||
| WINNER 4N4- 48 | 4 | 5.5 | 305 | 297 | 278 | 256 | 187 | 86.5 | ||||
* جهت اطلاع از جدول آبدهی سایر مدل ها، به کاتالوگ پمپ شناور Ebara Winner مراجعه نمایید.
نمای کلی از اجزای پمپ ابارا سری Winner
مدل 4N1، 4N2، 4N4 (سمت راست: پوسته پمپ دوبل، سمت چپ: پوسته پمپ تک)
مدل 4N7 (سمت راست: پوسته پمپ دوبل، سمت چپ: پوسته پمپ تک)
مدل 4N10 (سمت راست: پوسته پمپ دوبل، سمت چپ: پوسته پمپ تک)
مدل 4N15 (سمت راست: پوسته پمپ دوبل، سمت چپ: پوسته پمپ تک)
جدول متریال (مواد قطعات تشکیل دهنده) پمپ ابارا سری Winner
لیست قیمت پمپ شناور طبقاتی استیل Ebara Winner
با عرض پوزش کلیه قیمت ها تغییر کرده است، لطفا جهت استعلام قیمت خرید با واحد فروش تماس حاصل نمایید.
| ردیف | شرح | قیمت به تومان |
| 1 | قیمت پمپ شناور ابارا ایتالیا Winner تکفاز 4N1-12 قدرت 0.37 کیلووات 0.5 HP | 3,000,000 |
| 2 | قیمت پمپ شناور ابارا ایتالیا Winner تکفاز 4N1-24 قدرت 0.75 کیلووات 1 HP | 3,100,000 |
| 3 | قیمت پمپ شناور ابارا ایتالیا Winner تکفاز 4N1-34 قدرت 1.1 کیلووات 1.5 HP | 3,330,000 |
| 4 | قیمت پمپ شناور ابارا ایتالیا Winner تکفاز 4N1-48 قدرت 1.5 کیلووات 2 HP | 3,420,000 |
| 5 | قیمت پمپ شناور ابارا ایتالیا Winner تکفاز 4N2-7 قدرت 0.37 کیلووات 0.5 HP | 2,700,000 |
| 6 | قیمت پمپ شناور ابارا ایتالیا Winner تکفاز 4N2-14 قدرت 0.75 کیلووات 1 HP | 2,900,000 |
| 7 | قیمت پمپ شناور ابارا ایتالیا Winner تکفاز 4N2-20 قدرت 1.1 کیلووات 1.5 HP | 3,200,000 |
| 8 | قیمت پمپ شناور ابارا ایتالیا Winner 4N2-28 قدرت 1.5 کیلووات تکفاز 2 HP | 3,300,000 |
| 9 | قیمت پمپ شناور ابارا ایتالیا Winner 4N2-56 قدرت 3 کیلووات تکفاز 4 HP | 3,780,000 |
| 10 | قیمت پمپ شناور ابارا ایتالیا Winner 4N4-7 قدرت 0.55 کیلووات تکفاز 0.75 HP | 3,225,000 |
| 11 | قیمت پمپ شناور ابارا ایتالیا Winner 4N4-13 قدرت 1.1 کیلووات تکفاز 1.5 HP | 3,400,000 |
| 12 | قیمت پمپ شناور ابارا ایتالیا Winner 4N4-27 قدرت 2.2 کیلووات تکفاز 3 HP | 3,600,000 |
| 13 | قیمت پمپ شناور ابارا ایتالیا Winner 4N4-48 قدرت 4 کیلووات سه فاز 5.5 HP | 3,920,000 |
| 14 | قیمت پمپ شناور ابارا ایتالیا Winner 4N7-6 قدرت 0.75 کیلووات تکفاز 1 HP | 3,400,000 |
| 15 | قیمت پمپ شناور ابارا ایتالیا Winner 4N7-12 قدرت 1.5 کیلووات تکفاز 2 HP | 3,500,000 |
| 16 | قیمت پمپ شناور ابارا ایتالیا Winner 4N7-23 قدرت 3 کیلووات سه فاز 4 HP | 3,770,000 |
| 17 | قیمت پمپ شناور ابارا ایتالیا Winner 4N7-30 قدرت 4 کیلووات سه فاز 5.5 HP | 3,900,000 |
| 18 | قیمت پمپ شناور ابارا ایتالیا Winner 4N7-42 قدرت 5.5 کیلووات سه فاز 7.5 HP | 4,150,000 |
| 19 | قیمت پمپ شناور ابارا ایتالیا Winner 4N10-6 قدرت 1.1 کیلووات تکفاز 1.5 HP | 3,400,000 |
| 20 | قیمت پمپ شناور ابارا ایتالیا Winner 4N10-17 قدرت 3 کیلووات سه فاز 4 HP | 3,900,000 |
| 21 | قیمت پمپ شناور ابارا ایتالیا Winner 4N10-23 قدرت 4 کیلووات سه فاز 5.5 HP | 4,100,000 |
| 22 | قیمت پمپ شناور ابارا ایتالیا Winner 4N10-30 قدرت 5.5 کیلووات سه فاز 7.5 HP | 4,300,000 |
| 23 | قیمت پمپ شناور ابارا ایتالیا Winner 4N10-42 قدرت 7.5 کیلووات سه فاز 10 HP | 4,510,000 |
| 24 | قیمت پمپ شناور ابارا ایتالیا Winner تک فاز 4N15-4 قدرت 1.1 کیلووات 1.5 HP | 3,500,000 |
| 25 | قیمت پمپ شناور ابارا ایتالیا Winner تک فاز 4N15-6 قدرت 1.5 کیلووات 2 HP | 3,700,000 |
| 26 | قیمت پمپ شناور ابارا ایتالیا Winner سه فاز 4N15-13 قدرت 3 کیلووات 4 HP | 3,940,000 |
| 27 | قیمت پمپ شناور ابارا ایتالیا Winner سه فاز 4N15-17 قدرت 4 کیلووات 5.5 HP | 4,200,000 |
| 28 | قیمت پمپ شناور ابارا ایتالیا Winner سه فاز 4N15-24 قدرت 5.5 کیلووات 7.5 HP | 4,425,000 |
