مشخصات فنی
مشخصات فنی پی ال سی فتک
پی ال سی های برند فتک به دو دسته B1 و FBs تقسیم می شوند.
| پی ال سی فتک B1 | پی ال سی فتک FBs |
 |
 |
 |
|

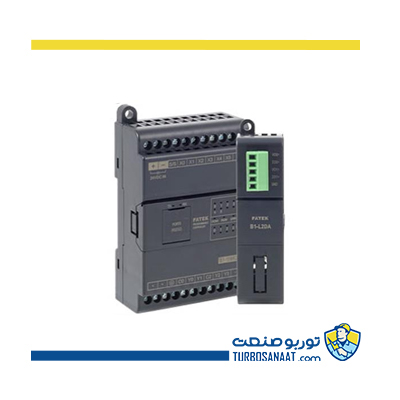

مشخصات فنی پردازنده سری B1 و B1Z فتک
| مدل | B1 | B1Z | ||
| سرعت اجرا | 0.33us/ ساختار کنتاکت | |||
| ظرفیت حافظه | ظرفیت برنامه (Step) | 7936 | 3840 | |
| ظرفیت کامنت عناصر (بایت) | 8K | 4K | ||
| حداکثر ورودی/خروجی | کنتاکت ورودی X | X+Y=80*1 | 6/8/12/14/20/24 | |
| کنتاکت خروجی Y | 4/6/8/10/12/16 | |||
| ورودی آنالوگ | D4072~D4075 (4)*2 | – | ||
| خروجی آنالوگ | D4076~D4077 (2)*2 | – | ||
| رله داخلی (M) | غیر قابل نگهداری | M0~M799 (800) M1400~M1911 (512) |
M0~M511 (512) | |
| قابل نگهداری | M800~M1399 (600) | M512~M767 (256) | ||
| رله خاص | M1912~M2001 (90) | M1912~M2001 (90) | ||
| گام رله (ثانیه) | گام اولیه | S0~S7 (8) | S0~S7 (8) | |
| غیر قابل نگهداری | S20~S499 (480) | S20~S143 (124) | ||
| قابل نگهداری | S500~S999 (500) | S144~S271 (128) | ||
| تایمر | 1 ثانیه | T200~T219 (20) | T200~T219 (20) | |
| 100 میلی ثانیه | T50~T119 (150) | T50~T113 (64) | ||
| 10 میلی ثانیه | T0~T49 (50) | T0~T49 (50) | ||
| 1 میلی ثانیه | R 4151 (1) | R 4151 (1) | ||
| جمع شونده | FUN87~FUN89 | FUN87~FUN89 | ||
| شمارنده | 16- بیت شمارنده بالا | Retentive | CO~C139 (140) | C0~C31 (32) |
| Non-retentive | C140~C199 (200) | C32~C63 (32) | ||
| 32- بیت شمارنده بالا | Retentive | C200~C239 (40) | C 200~C207 (8) | |
| Non-retentive | C240~C255 (16) | C208~C215 (8) | ||
| شمارنده بالا/ پایین | قابل نگهداری/ غیر قابل نگهداری 16-بیت | FUN7 | FUN7 | |
| قابل نگهداری/ غیر قابل نگهداری 32-بیت | FUN7D | FUN7D | ||
| شمارنده سرعت بالا HHSC*5 SHSC*6 |
تعداد کانال ها | UP to 4 HHSC + UP to 4 SHSC | ||
| مد شمارش | HHSC 8 modes(U/D, U/D×2,P/R×2,A/B×A/B×2,A/B×3,A/B×4),SHSC 3 modes (U/D,P/R,A/B) | |||
| فرکانس شمارش | HHSC Maximum is 50KHz (single-end input), SHCS Maximum sum up to 5KHz | |||
| رجیستر | Retentive | R0~R2999 (3000) D0~D3999 (4000) |
R0~R127(128) | |
| Non-retentive | R3000~R3839 (840) | R128~R511 (384) | ||
| استفاده خاص | R3840~R4167 (328) R4000~R4095 (96) |
R3840~R4167 (328) R4030~R4057 (Retentive) R4088~R4166 (Retentive) |
||
| شاخص رجیستر (قابل نگهداری) | V , Z (2), PO~P9 (10) | V , Z (2) | ||
| رجیستر فقط خواندنی | R5000~R8071 (3072) | R5000~R5255 (256) | ||
| وقفه | خارجی: 32 وقفه (16 نقطه لبه ورودی مثبت/منفی)، وقفه (1,2,3,4,510,50,100 میلی ثانیه) | |||
| پورت ارتباطی سریال (پورت 0 ~ پورت 2) | پورت داخلی 0، سمت چپ پورت 1 و پورت 2 قابل تعویض است. پورت داخلی 0 (rs232) + پورت 2 (RS485) |
پورت داخلی 0 قابل توسعه نیست. | ||
| باتری پشتیبان گیری اطلاعات و برنامه | بله | خیر (پشتیبان گیری اطلاعات و برنامه درون سیستم فلش) | ||
- * مجموع ورودی (x) + خروجی (Y) حداکثر 80 عدد می باشد (با احتساب l/O های CPU).
- * ماژول گسترش آنالوگ Port 1 را اشغال می نماید که در صورت استفاده، امکان گسترش تنها یک پورت ارتباطی از طریق port 2 وجود خواهد داشت.
- * تنها بر روی B1 وجود دارد. ∆: 2- دارای 1 پورت RS-232 |U- دارای یک پورت USB |25- دارای دو پورت RS-485+ RS-232))
- * سری B1/B1z ویرایش برنامه در حالت RUN را پوشش نمی دهد، همچنین امکان Retentive خروجی ها (Y) نیز وجود ندارد.
- * HHSC مخفف Hardware High-Speed Counter می باشد.
- * SHSC مخفف Software High-Speed Counter می باشد.

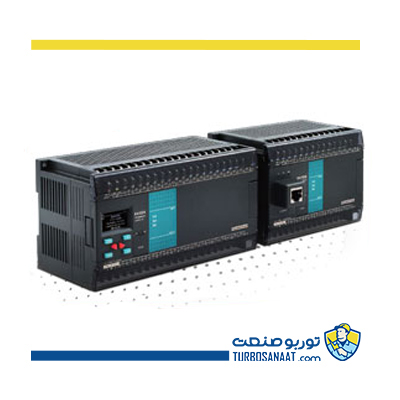

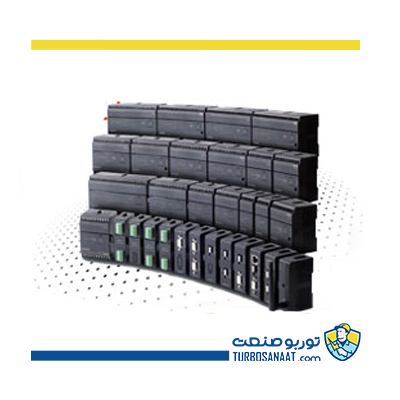

مشخصات فنی پردازنده FBs فتک
| موارد | مشخصات | ملاحظات | ||||
| دیجیتال (بیت وضعیت) | X | کنتاکت ورودی (DI) | X0~X255 (256) | مطابق با ورودی دیجیتال خارجی | ||
| Y | کنتاکت خروجی (DO) | Y0~Y255 (256) | مطابق با خروجی دیجیتال خارجی | |||
| TR | رله موقت | TR0~TR39 (40) | – | |||
| M | رله داخلی | غیر نگهدارنده | M0~M799 (800)* | می تواند به عنوان نوع نگهدارنده پیکره بندی شود. | ||
| M1400~M1911 (512) | – | |||||
| نگهدارنده | M800~M1399 (600)* | می تواند به عنوان نوع غیر نگهدارنده پیکره بندی شود. | ||||
| رله های خاص | M1912~M2001 (90) | – | ||||
| S | رله Step | غیر نگهدارنده | S0~S499 (500)* | S20~S499 می تواند به عنوان نوع نگهدارنده پیکره بندی شود. | ||
| نگهدارنده | S500~S999 (500)* | می تواند به عنوان نوع غیر نگهدارنده شود. | ||||
| T | تایمر (کنتاکت وضعیت Time-up) | T0~T255 (256) | – | |||
| C | شمارشگر (کنتاکت وضعیت Count-up) | C0~C255 (256) | – | |||
| رجیستر (اطلاعات کلمه) | TMR | رجیستر مقدار فعلی تایمر | 0.01 ثانیه زمان پایه | T0~T49(50)* | اعداد T0~T255 می تواند برای هر پایه زمانی تنظیم شود. | |
| 0.1 ثانیه زمان پایه | T50~T199 (150)* | |||||
| 1 ثانیه زمان پایه | T200~ T255 (56)* | |||||
| CTR | رجیستر مقدار فعلی شمارنده | 16 بیت | نگهدارنده | CO~C139(140)* | می تواند به عنوان نوع غیر نگهدارنده پیکره بندی شود. | |
| غیرنگهدارنده | C140~C199 (60)* | می تواند به عنوان نوع نگهدارندهپیکره بندی شود. | ||||
| 32 بیت | نگهدارنده | C200 ~C239 (40)* | می تواند به عنوان نوع غیر نگهدارنده پیکره بندی شود. | |||
| غیر نگهدارنده | C240~C255 (16)* | می تواند به عنوان نوع نگهدارنده پیکره بندی شود. | ||||
| HR DR |
رجیستر اطلاعات | نگهدارنده | R0~R2999 (3000)* | می تواند به عنوان نوع غیر نگهدارنده پیکره بندی شود. | ||
| D0~D3999 (4000) | – | |||||
| غیر نگهدارنده | R3000~R3839 (840)* | می تواند به عنوان نوع نگهدارنده پیکره بندی شود. | ||||
| HR ROR |
نگهدارنده | R5000~R8071 (3072)* | هنگامی که به عنوان ROR پیکره بندی نشده باشد، می تواند به عنوان رجیستر معمولی بکار برده شود. (خواندنی/ نوشتنی) | |||
| رجیستر فقط خواندنی | R5000 ~ R8071 می تواند به عنوان ROR تنظیم شود. (بطور پیش فرض 0 است.) | ROR در منطقه خاص ROR ذخیره می شود و فضای برنامه اشغال نمی شود. | ||||
| رجیستر فایل | F0 ~ f8191(8192) | باید از طریق دستورات خاص ذخیره/ بازیابی شود. | ||||
| IR | رجیستر ورودی | R3840 ~ R3903 (64) | مطابق با ورودی عددی خارجی | |||
| OR | رجیستر خروجی | R3904 ~ R3967 (64) | مطابق با ورودی عددی خارجی | |||
| SR | رجیستر سیستم خاص | R3968 ~ R4167(197), D4000 ~ D4095 (96) | بجز R4152 ~ R4154 | |||
| 0.1 میلی ثانیه رجیستر تایمر سرعت بالا | R4152 ~ R4154 (3) | – | ||||
| رجیستر شمارنده سرعت بالا | سخت افزار (4 مجموعه) | DR4096 ~ DR4110 (4×4) | – | |||
| نرم افزار (4 مجموعه) | DR4112 ~ DR4126 (4×4) | – | ||||
| XR | رجیستر نشانگر | V. Z (2), P0 ~ P9 (10) | – | |||
| 0.1 میلی ثانیه تایمر سرعت بالا (HST) | 1 (16-بیت), 4 (32-بیت, اشتراک با HHSC) | – | ||||
| شمارنده سرعت بالا (HSC) | سخت افزار شمارنده سرعت بالا (HHSC) – 32 بیت | تعداد کانال ها | بالاتر از 4 | تعداد کل HHSC و SHSC، 8 است. HHSC می تواند به 32 بیت – 0.1 میلی ثانیه تایمر سرعت بالا تبدیل شود. نیمی از حداکثر فرکانس در حالی که ورودی A/B است. |
||
| حالت شمارش | 8 modes (U/D, U/D×2, p/R, p/R×2, A/B, A/B×2, A/B×3, A/B×4) | |||||
| فرکانس شمارش | ماکزیمم 200 کیلوهرتز (ورودی تک انتهایی) یا 920 کیلوهرتز (ورودی مختلف) | |||||
| نرم افزار شمارنده سرعت بالا (HHSC)- 32 بیت | تعداد کانال ها | بالاتر از 4 | ||||
| حالت شمارش | 3 modes (U/D, P/R, A/B) | |||||
| فرکانس شمارش | حداکثر مقدار تا 5 کیلوهرتز | |||||
| خروجی پالس موقعیت NC | تعداد محورها | بالاتر از 4 | نیمی از حداکثر فرکانس در حالی که خروجی A/B است. | |||
| فرکانس خروجی | ماکزیمم 200 کیلوهرتز (ورودی تک انتهایی) یا 920 کیلوهرتز (ورودی متفاوت) | |||||
| حالت خروجی پالس | 3 modes (U/D, P/R, A/B) | |||||
| روش برنامه نویسی | زبان موقعیت اختصاصی | |||||
| تعامل | درون یابی خطی حداکثر 4 محور | |||||
| خروجی HSPWM | تعداد نقاط | بالاتر از 4 | – | |||
| فرکانس خروجی | 72 هرتز – 18.432 کیلوهرتز (با رزولوشن 0.1 درصد) 720 هرتز – 184.32 کیلو هرتز (با رزولوشن 1 درصد) |
– | ||||
| سرعت اجرا | 0.33uS/Sequential instruction | – | ||||
| ظرفیت برنامه | 20K کلمه | – | ||||
| حافظه برنامه | Flash ROM یا SRAM + باتری لیتیوم برای تهیه نسخه پشتیبان | – | ||||
| ساختار ترتیبی | 36 دستورالعمل | – | ||||
| ساختار توابع | 326 دستورالعمل (126 مدل) | شامل دستورالعمل های فرعی | ||||
| دستورات نمودار جریان (SFC) | 4 دستورالعمل | – | ||||
| رابط ارتباطی | پورت 0 (RS232 یا USB) | سرعت ارتباط 4.8 کیلو بیت بر ثانیه – 921.6 کیلو بیت بر ثانیه (9.6 کیلوبیت بر ثانیه)* | – | |||
| پورت 1 تا 4 (RS232، RS485، اترنت یا GSM) | سرعت ارتباط 4.8 کیلو بیت بر ثانیه – 921.6 کیلو بیت بر ثانیه (9.6 کیلوبیت بر ثانیه)* | – | ||||
| حداکثر ایستگاه های متصل | 254 | – | ||||
