مشخصات فنی

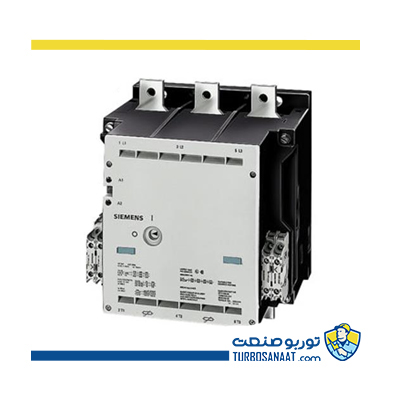

مشخصات فنی کنتاکتور خلاء زیمنس
بیش از 40 سال است که با ورود کنتاکتورهای خلاء تحول وسیعی در دنیای صنعت ایجاد شده است. امروزه کنتاکتورهای خلا زیمنس، دستگاه های الکترومکانیکی با قدرت قطع و ظرفیت اتصال کوتاه محدودی هستند که با طراحی منحصر به فرد خود، می توانند در بسیاری از کاربردهای صنعتی به کار بروند.
کنتاکتور خلاء زیمنس 3TM
مشخصات فنی کنتاکتور خلاء زیمنس 3TM
| مدل | 3TM31 | 3TM32 | 3TM33 | 3TM34 | 3TM35 | 3TM36 | 3TM12 | 3TM13 | 3TM14 | 3TM15 |
| ولتاژ نامی (کیلو ولت) | 7.2 | 7.2 | 7.2 | 12 | 12 | 15 | 7.2 | 7.2 | 12 | 12 |
| جریان نامی (آمپر) | 400 | 450 | 450 | 450 | 450 | 320 | 450 | 450 | 450 | 450 |
| جریان حرارتی (آمپر) | 315 | 450 | 450 | 450 | 450 | 320 | 450 | 450 | 450 | 450 |
| ظرفیت قطع اتصال کوتاه (کیلو آمپر) | 4 | 4.5 | 4.5 | 4.5 | 4.5 | 3.2 | 4.5 | 4.5 | 4.5 | 4.5 |
| تعداد کنتاکت های کمکی | 4 کنتاکت باز + 4 کنتاکت بسته 6 کنتاکت باز + 6 کنتاکت بسته |
4 کنتاکت باز + 4 کنتاکت بسته | ||||||||
* فرکانس نامی تمامی مدل ها در جدول فوق 50/60 هرتز می باشد.
اجزای داخلی کنتاکتور خلا زیمنس 3TM
- محفظه (قاب) پلاستیکی
- محفظه مکانیزم عملکرد
- اهرم متحرک
- بلبرینگ (یا تاقان)
- مهره راهنما
- آهنربا
- سیستم آهنربا
- قطع کننده خلاء
- کنتاکت فنر فشار
- اتصال بالا
- کانکتور انعطاف پذیر
- اتصال پایین
- کنترلر
- ارتباط برای کنترل ولتاژ A1 و A2
- ارتباط برای رله های آهنربای الکتریکی E1 و E2
- نشانگر موقعیت
- صفحه پایه
- قفل جهت بسته شدن
- آزاد سازی شنت
- آزاد سازی دستی
- اتصال زمین
- حفاظ قفل
- سوئیچ کمکی
- صفحه کناری با پیچ و مهره های ثابت
- صفحه متحرک
- پلاگین A1 و A2
شرایط محیطی کارکرد کنتاکتور خلاء زیمنس 3TM
طبق استاندارد IEC60721، شرایط کارکرد کنتاکتور خلاء Siemens 3TM به صورت زیر می باشد:
- شرایط آب و هوایی: مطابق با کلاس های 3K4 و 3K8H، در میانگین 24 ساعته از دمای 40- تا 70+ درجه سانتی گراد
- شرایط محیطی بیولوژیکی: مطابق با کلاس 3B1
- شرایط محیطی مکانیکی: مطابق با کلاس 3M3
- مواد شیمیایی فعال: مطابق با کلاس 3C2، بدون مه آلودگی با ترکم بالا
- مواد فعال مکانیکی: مطابق با کلاس 3S2، قطعات عایقی تمیز
کدخوانی کنتاکتور خلاء زیمنس 3TM
کنتاکتورهای خلا زیمنس از یک بخش ولتاژ متوسط و یک قسمت ولتاژ پایین تشکیل شده اند. داده های مربوطه یک شماره سفارش 16 رقمی را تشکیل می دهند. قسمت ولتاژ متوسط داده های اصلی را پوشش می دهد و قسمت ولتاژ پایین، تمام وسایل کمکی را که برای کار و کنترل کنتاکتور ضروری هستند، پوشش می دهد.
طریقه خواندن مشخصات کنتاکتورهای خلاء Siemens 3TM از روی کد آنها به صورت زیر می باشد:
- بخش ولتاژ متوسط (از شماره 1 تا 7)
- بالاترین تقسیم بندی: نشان می دهد که این تجهیز در رده دستگاه های سوئیچینگ قرار می گیرد.
- تقسیم بندی گروه اصلی: نشان می دهد که این تجهیز در خانواده کنتاکتورها قرار می گیرد.
- تقسیم بندی زیر گروه خانواده: نشان می دهد که این تجهیز در گروه کنتاکتورهای خلا قرار می گیرد.
- تعداد پل ها (تعداد فازها)
- تا 7. تجهیزات اولیه: برای طراحی و رده بخش ولتاژ متوسط اضافه می شوند.
- بخش ولتاژ پایین (از شماره 8 تا 16): این بخش شامل تجهیزات ثانویه، ولتاژهای عملیاتی و تجهیزات کمکی می شود.
- کدهای سفارشی: با حرف Z آغاز می شوند. دارای دسته بندی های سه تایی به صورت “حرف / عدد / عدد” می باشند.
- حرف a نمایانگر حروف
- حرف n نمایانگر عدد
نحوه پلاک خوانی کنتاکتور خلاء زیمنس 3TM
نحوه تشخیص مشخصات یک کنتاکتور خلا زیمنس 3TM از روی پلاک آن به صورت زیر می باشد.
- a: شرکت سازنده SIEMENS
- b: نوع محصول
- c: طبقه بندی بر حسب استاندارد IEC
- d: طبقه بندی بر حسب استاندارد UL/CSA
- e: طبقه بندی بر حسب سایر استانداردها
- f: استاندارد DNV GL
- g: نوع سری ساخت
- h: ورژن های خاص و تجهیزات اضافه
- i: شماره سریال ساخت کارخانه
- k: ولتاژ نامی
- l: ولتاژ مقاومتی در برابر شوک های الکتریکی
- m: ولتاژ مقاومتی در برابر تغییرات فرکانس در مدت کوتاه
- n: فرکانس نامی
- o: جریان نامی
- p: جریان حرارتی
- r: جریان شکست اتصال کوتاه
- s: ولتاژ نامی منبع تغذیه
- t: تاخیر باز شدن کنتاکت ها
- u: تاخیر بسته شدن کنتاکت ها
- v: ولتاژ رله های لچ (قفل کننده)
- w: ارتفاع از سطح دریا
- x: تنظیم فشار مکانیکی
- y: وزن
- z: تاریخ ساخت
کنتاکتور خلاء زیمنس 3TL
مشخصات فنی کنتاکتور خلا زیمنس 3TL
| مدل | 3TL61 | 3TL65 | 3TL68 | 3TL71 | 3TL81 |
| ولتاژ نامی (کیلو ولت) | 7.2 | 12 | 15 | 24 | 7.2 |
| جریان نامی (آمپر) | 450 | 400 | 320 | 800 | 450 |
| جریان حرارتی (آمپر) | 360 | 315 | 315 | 630 | 360 |
| ظرفیت قطع اتصال کوتاه (کیلو آمپر) | 5 | 4.5 | 4.5 | 7 | 5 |
| تعداد کنتاکت های کمکی | 4 کنتاکت باز + 3 کنتاکت بسته 6 کنتاکت باز + 6 کنتاکت بسته 8 کنتاکت باز + 7 کنتاکت بسته |
4 کنتاکت باز + 4 کنتاکت بسته 8 کنتاکت باز + 8 کنتاکت بسته |
2 کنتاکت باز + 2 کنتاکت بسته 4 کنتاکت باز + 4 کنتاکت بسته |
||
شرایط محیطی کارکرد کنتاکتور خلاء زیمنس 3TL
طبق استاندارد IEC60721، شرایط کارکرد محیطی کنتاکتورهای 3TL زیمنس به صورت زیر می باشد:
- شرایط آب و هوایی: مطابق با کلاس های 3K4، 3K6، 3Z2 و 3Z5 در میانگین 24 ساعته، بدون یخ زدگی و بارندگی ناشی از باد دمای محیطی کارکرد آنها به صورت زیر است:
- مدل 3TL6:
- بیشترین مقدار: 80+ درجه سانتی گراد
- کمترین مقدار: 25- درجه سانتی گراد
- مدل 3TL7:
- بیشترین مقدار: 55+ درجه سانتی گراد
- کمترین مقدار: 40- درجه سانتی گراد
- مدل 3TL8:
- بیشترین مقدار: 65+ درجه سانتی گراد
- کمترین مقدار: 25- درجه سانتی گراد
- مدل 3TL6:
- شرایط محیطی بیولوژیکی: مطابق با کلاس 3B1
- شرایط محیطی مکانیکی: مطابق با کلاس 3M2
- مواد شیمیایی فعال: مطابق با کلاس 3C2، بدون مه آلودگی
- مواد فعال مکانیکی: مطابق با کلاس 3S2، قطعات عایقی تمیز
کدخوانی کنتاکتور خلا Siemens 3TL
کنتاکتورهای خلاء زیمنس 3TL دارای دو بخش ولتاژ متوسط (داده های اصلی) و ولتاژ پایین (تمام وسایل کمکی و ضروری برای کار و کنترل کنتاکتور) می باشند، که این داده ها یک کد سفارش 16 رقمی را تشکیل می دهند.
- بخش ولتاژ متوسط (از شماره 1 تا 6)
- بالاترین تقسیم بندی: نشان می دهد که این تجهیز در رده دستگاه های سوئیچینگ قرار می گیرد.
- تقسیم بندی گروه اصلی: نشان می دهد که این تجهیز در خانواده کنتاکتورها قرار می گیرد.
- تقسیم بندی زیر گروه خانواده: نشان می دهد که این تجهیز در گروه کنتاکتورهای خلا قرار می گیرد.
- تا 6. تجهیزات اولیه: برای طراحی و رده بخش ولتاژ متوسط اضافه می شوند.
- بخش ولتاژ پایین (از شماره 7 تا 14): این بخش شامل تجهیزات ثانویه، ولتاژهای عملیاتی و تجهیزات کمکی می شود.
- کدهای سفارشی: با حرف Z آغاز می شوند. دارای دسته بندی های سه تایی به صورت “حرف / عدد / عدد” می باشند.
- حرف a نمایانگر حروف
- حرف n نمایانگر عدد
نحوه پلاک خوانی کنتاکتور خلاء زیمنس 3TL
نحوه تشخیص مشخصات یک کنتاکتور خلا Siemens 3TL از روی پلاک آن به صورت زیر می باشد.
- شرکت سازنده
- کد محصول
- جریان نامی
- استانداردهای کنتاکتور
- ولتاژ تغذیه (ولتاژ کنترلی)
- جریان نامی کنتاکتور
- شماره سریال ساخت کارخانه
- جریان نامی کنتاکتور
- ولتاژ عملکرد بر طبق استانداردهای مختلف
- سال ساخت
کاربرد کنتاکتورهای خلاء زیمنس
این کنتاکتورها با بهره گیری از فناوری خلاء، برای سوئیچینگ و حفاظت از مدارات AC از هر نوع مناسب هستند. در مجموع کاربرد خانواده های کنتاکتور خلا زیمنس به شرح زیر است:
- در مدارات موتورهای سه فاز (رده استفاده در موتورهای AC1 تا AC4):
- AC1: بارهای غیر القایی، بارهای القایی ضعیف و کوره های مقاومتی
- AC2: موتورهای حلقه ای لغزنده، زمان شروع و زمان پایان
- AC3: موتورهای قفس سنجابی، در هنگام روشن شدن و زمان کارکرد
- AC4: موتورهای قفس سنجابی، در هنگام وصل شدن، شروع و معکوس شدن
- نوار نقاله ها و آسانسورها
- ایستگاه های پمپاژ
- کلیدزنی ایستگاه های ترانسفورماتور و انتقال
- کلیدزنی تجهیزات جبران توان راکتیو (بانک های خازنی)
- صاعقه گیرها
- کوره های الکتریکی
- مراکز داده
- نیروگاه های بادی
- پنل های فتوولتائیک
- سیستم های تهویه مطبوع
- کشتی ها
- استخراج معادن در فضاهای باز
- راه آهن ها
و در کل می توان گفت که توانایی عملکرد در تمامی بخش های صنعتی را دارند.
طراحی عایق کنتاکتور خلا زیمنس
با افزایش ارتفاع، به علت تراکم هوا، مقاومت دی الکتریک عایق هوا کاهش می یابد. مطابق با استاندارد IEC 62271-106، مقادیر ولتاژ مقاومتی در برابر شوک های الکتریکی و ولتاژ مقاومتی در برابر تغییرات فرکانس قدرت کوتاه مدت مدار، دارای درجه حرارت مشخص شده برای کنتاکتورهای خلا 3TM در ارتفاع 1000 متر از سطح دریا اعمال می شود. برای ارتفاع بیش از 1000 متر، سطح عایق باید اصلاح شود.
استانداردهای کنتاکتورهای خلاء زیمنس
- IEC / DIN EN 62271-1
- IEC / DIN EN 62271-106
- IEC / DIN EN 62271-200
- GB/T14808
- ANSI
- UL347
- CSA C22.2 No. 253-09
- NMX-J-564/106-ANCE
- IEC 61000-4
- IEC 61000-6
- IEC 60068
- DNV GL
- GOST P 52565-2006
- DNVGL-CG-0339
