کنترلر دما Hanyoung سری BR6کنترلر دما Hanyoung سری BR6
کنترلر دما هانیانگ سری BR6
توضیحات
مشخصات فنی

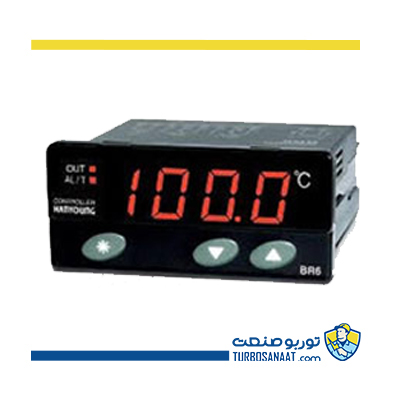

کنترلر دما Hanyoung سری BR6
مشخصات کلی کنترلر هانیانگ سری BR6
کنترلر دمای هانیانگ سری BR6، یک مدل کنترلر دمای دیجیتال با مدهای کنترلری سرمایش و گرمایش (Heating و Cooling) می باشد. این کنترلر دارای مد کنترلی on/off و تناسبی (Proportional) می باشد. رزولوشن ورودی این کنترلر دما، 1 درجه و 0.1 درجه می باشد. کنترلر های سری BR6، دارای تنظیمات زمانی تاخیری در خروجی هستند. قابلیت انتخاب خروجی تایمری و آلارم در این کنترلرها وجود دارد. کنترلر دمای سری BR6 هانیانگ را فقط می توان با سنسورهای ورودی برند هانیانگ با مدل های TH-540D و TH-540N، مورد استفاده قرار داد.
جدول انتخاب کد فنی کنترلر دمای هانیانگ سری BR6
| توضیحات | کد | مدل | |||
| کنترلر دمای دیجیتال سایز72*35mm | BR6- | ||||
| ON/OFF کنترل | F | نوع کنترل | |||
| کنترل تناسبی | P | ||||
| سنسور هانگ یانگ مدل THD-540D D ، دیود | D | ورودی | |||
| سنسور هانگ یانگ مدل THD-540D N ، ترمیستور | N | ||||
| رله | M | خروجی کنترلی | |||
| SSR(Voltage Pulse Output 5V DC) | S | ||||
| 10-24V DC/AC , 50-60Hz | P3 | ولتاژ تغذیه | |||
| 100-240V AC , 50-60Hz | P4 | ||||
مدل های موجود کنترلر دمای هانیانگ سری BR6
| کد فنی | مشخصات فنی |
| BR6A-NM0P4-R | ابعاد 72X36 -دما 150 + 50 -درجه-خروجی رله وآلارم- همراه با سنسور |
| BR6-FNMP4 | ابعاد 72X36 -دما 90 + 40 -درجه-خروجی رله وآلارم- همراه با سنسور |
| BR6-FNMP4 (24v ac/dc) | ابعاد 72X36 -دما 90 + 40 -درجه-خروجی رله وآلارم- همراه با سنسور( 24v ac/dc ) |
جدول مشخصات فنی کنترلر دمای هانیانگ سری BR6
| مشخصات ورودی | نوع ورودی(سنسور) | این سری کنترلر دما تنها با سنسورهای برند هانگ یانگ مدل TH-540D و TH-540N قابل استفاده است | |
| زمان نمونه گیری از ورودی | 500 میلی ثانیه | ||
| رزولوشن نمایش ورودی | قابلیت انتخاب 1درجه و 0.1 درجه بر روی نمایشگر | ||
| امپدانس ورودی | برای سنسورTH-540D مقدار85 کیلواهم و برای سنسورTH-540N مقدار5 کیلواهم | ||
| تصحیح ورودی | ±30 ͦC(± 30 .0 ͦC) | ||
| تشخیص قطعی سیگنال ورودی | زمانیکه 5درجه سانتیگراد از ماکزیمم یا مینیمم رنج بیشتر شود ، خروجی کنترلی خاموش می شود. | ||
| کارائی | دقت نمایشگر | و ±1 رقم±1%FS | |
| مقاومت عایقی | حداقل 20 مگا اهم ( 500 ولت مستقیم) | ||
| قدرت دی الکتریک | 2000 V AC , 50/60Hz برای یک دقیقه | ||
| خروجی و فانکشن کنترلی | نوع کنترل | کنترل تناسبی یا on/off | |
| عملکرد کنترلی | عملکرد معکوس(گرمایش) ، عملکرد مستقیم(سرمایش) | ||
| ریست دستی | 1-100% (محدوده تناسبی) | ||
| پسماند یا هیسترزیس کنترل On/Off | 1-50 ͦC(1.0 ͦ- 50.0 ͦC) | ||
| زمان تاخیر خروجی کنترلی On/Off | 0 تا 240 ثانیه | ||
| محدوده یا بازه تناسبی | 1-100 ͦC | ||
| سیکل تناسبی | خروجی رله (20 ثانیه ثابت) ، خروجی SSR (2 ثانیه ثابت) | ||
| نمایش 1درجه و یا 0.1 درجه سانتیگراد | با پارامترهای داخلی انتخاب می شود | ||
| خروجی کمکی | انتخاب آلارم یا فانکشن تایمر | ||
| نوع آلارم
|
آلارم High با کنترل گرمایش و آلارم Low با کنترل سرمایش | ||
| رنج تنظیمات آلارم | -50 To 150 ͦC(-50.0 to 150.0 ͦC) | ||
| پسماند یا هیسترزیس الارم | 1-50 ͦC(0.2 to 50.0 ͦ) | ||
| زمان تاخیر خروجی آلارم | 0 الی 240 ثانیه | ||
| انتخاب واحد تایمر | قابلیت انتخاب دقیقه یا ثانیه با پارامترهای داخلی | ||
| تنظیم زمان خروجی | On time (0 to 3600minute(sec)),
OFF time(0 to 3600minute(sec)) |
||
| خروجی ها | خروجی کنترلی | خروجی رله | ترکیب کنتاکت: S.P.D.T , 250 V AC , 5A |
| SSR | تقریبا 5 ولت مستقیم(مقاومت بار حداقل 500 اهم) ، تقریبا 50 میلی آمپر ماکزیمم | ||
| خروجی آلارم | رله | ترکیب کنتاکت : 1c , 250 V AC , 5A | |
| مشخصات عمومی | ولتاژ تغذیه | 100-240 V AC ,50-60Hz
10-24 V DC/AC , 50-60Hz |
|
| نوسان ولتاژ | ±10% ولتاژ تغذیه | ||
| مصرف توان | ماکزیمم 5 ولت آمپر(220V AC 60Hz) | ||
| دمای محیط | 0 الی 50 درجه سانتیگراد | ||
| رطوبت محیط | 35-85%RH(بدون وجود میعانات) | ||
| دمای نگهداری | -25 to 65 ͦC | ||
| وزن | 116 گرم | ||
| ابعاد | 72*35mm | ||
مشخصات سنسورهای قابل اتصال به کنترلر دمای سری BR6
| مدل سنسور ورودی | رنج دمایی | دقت |
| THD-540D | -50.0 to 150.0 ͦC | ± 2 ͦC |
| THD-540N | -40.0 to 90.0 ͦC | ± 1.5 ͦC |
ابعاد کنترلر دمای هانیانگ سری BR6
ابعاد سنسور TH-540D و TH-540N
دیاگرام اتصالات سنسور هانیانگ سری BR6
نظرات (0)
محصولات مرتبط
کنترلر دما Hanyoung سری HY
HY-4500S-FKMNR09
ابعاد 96×96- ترموکوپل K- اندازه گیری دمای 400 درجه- تمام میتر
در حال بروز رسانی
HY-3000-FKMNR07
ابعاد 96×96- ترموکوپل K- اندازه گیری دمای 400 درجه- نیم میتر
در حال بروز رسانی
HY-8200S-FKMOR13
ابعاد 96×96- ترموکوپل K- اندازه گیری دمای 1200 درجه- تنظیم دستی 2 رله- میتر دیجیتال- دو خروجی رله باز و بسته
در حال بروز رسانی
HY-5000-FKMNR07
ابعاد 72×72- ترموکوپل K- اندازه گیری دمای 400 درجه- تمام میتر
در حال بروز رسانی
HY-2000-FKMNR07
ابعاد 96×96- ترموکوپل K- اندازه گیری دمای 400 درجه- بدون میتر
در حال بروز رسانی
HY-1000-FKMNR08
ابعاد 72×72- ترموکوپل K- اندازه گیری دمای 400 درجه
در حال بروز رسانی

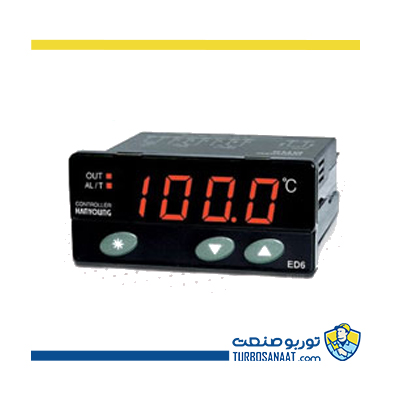

کنترلر دما Hanyoung سری ED6
