انکودر خطی اپکن ELPT
فروش انکودر خطی Opkon سری ELPT
رنج اندازه گیری خط کش (پتانسیومتر) ای ال پی تی، 30 الی 1500 میلی متر می باشد.شرکت توربو صنعت آماده ارائه خط کش اپکن ELPT در انواع سری ها به مشتریان گرامی می باشد.
توضیحات
مشخصات فنی

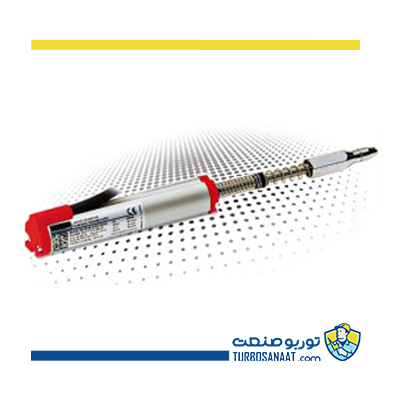

پتانسیومتر خطی اپکن سری ELPT
انکودر (Linear Potentiometer) اپکن ELPT دارای مدار الکترونیکی داخلی و خروجی های 0 الی 20 میلی آمپر، 4 الی 20 میلی آمپر، 0 الی 10 ولت است. سیگنال خروجی این نوع خط کش ها بسیار پایدار بوده و قابلیت تکرارپذیری بسیار خوبی دارند.
| کورس اندازه گیری | 30 الی 1500 میلیمتر |
| میزان خطی بودن | ±0.05 درصد |
| رزولوشن | وابسته به مدل |
| دقت | ±20 میکرومتر |
| تکرار پذیری | کمتر از 0.01 میلیمتر |
| خروجی | 0 الی 20 میلی آمپر، 4 الی 20 میلی آمپر، 0 الی 10 ولت |
| حداکثر ولتاژ مجاز | 15-30 ولت DC |
| اتصال الکتریکی | کانکتور 4 پین |
| سرعت جابجایی | < 1.5 متر بر ثانیه |
| عمر مکانیکی | 100 میلیون سیکل |
| ابعاد بدنه | 33*33 میلیمتر |
| جنس بدنه | آلومینیوم آندایز |
| جنس میله | فولاد ضد زنگ |
| قطر میله | 6 میلیمتر |
| نحوه نصب | پایه های قابل تنظیم |
| دمای عملکرد | 20- الی 80 درجه سانتیگراد |
| دمای نگهداری | 30- الی 90 درجه سانتیگراد |
انتخاب کد فنی انکودر خطی مغناطیسی ELPT OPKON
| مدل | کورس اندازه گیری | میزان خطی بودن (درصد) | خروجی | کانکتور /کابل |
| ELPT | 30 الی 1500 میلیمتر | D:±0.05%(standard) | V10: 0-10 ولت I04:4-20 mA I20:0-20 mA |
C1:4 pin Connector |
جدول ابعاد و کورس اندازه گیری خط کشخط کش مغناطیسی اپکن ELPT
| ELPT (میلیمتر) | کورس مفید | کورس مکانیکی | طول کلی |
| 30 | 30 | 120 | 362 |
| 50 | 50 | 170 | 412 |
| 75 | 75 | 220 | 462 |
| 100 | 100 | 270 | 512 |
| 125 | 125 | 320 | 562 |
| 130 | 130 | 370 | 612 |
| 150 | 150 | 420 | 662 |
| 175 | 175 | 470 | 712 |
| 200 | 200 | 520 | 762 |
| 225 | 225 | 570 | 812 |
| 250 | 250 | 670 | 912 |
| 275 | 275 | 720 | 962 |
| 300 | 300 | 770 | 1012 |
| 325 | 325 | 820 | 1062 |
| 350 | 350 | 870 | 1112 |
| 375 | 375 | 920 | 1162 |
| 400 | 400 | 404 | 581 |
| 450 | 450 | 454 | 631 |
| 500 | 500 | 504 | 681 |
| 550 | 550 | 554 | 731 |
| 600 | 600 | 604 | 781 |
| 650 | 650 | 654 | 831 |
| 700 | 700 | 704 | 881 |
| 750 | 750 | 754 | 931 |
| 800 | 800 | 804 | 981 |
| 850 | 750 | 854 | 1031 |
| 900 | 900 | 904 | 1081 |
| 1000 | 1000 | 1004 | 1181 |
| 1250 | 1250 | 1254 | 1431 |
| 1500 | 1500 | 1504 | 1681 |
