انکودر چرخشی اپکن PRID 40A
فروش روتاری انکودر اپکن PRID 40A
Optic Rotary Incremental Encoder , Opkon
سری PRID 40A
مشخصات فنی
روتاری انکودر Opkon سری PRID 40A
مشخصات کلی انکودر اپکن سری PRID 40A
انکودر های سری PRID 40A اپکن دارای قطر بدنه 40 میلیمتر و از جنس آلومینیم و استیل رنگ شده می باشد . این سری انکودرها، دارای پالس های خروجی 100-200-360-500-600-1000-1024 هستند.
قطر شفت این سری انکودرها 4 الی 6 بوده و ماکزیمم دور آن 3500 دور در دقیقه می باشد.
جدول مشخصات فنی انکودرهای اپکن سری PRID 40A
| رزولوشن | 100-1024 PPR |
| کانال های خروجی | ‘A,B,Z or A,A’, B,B’, Z,Z |
| نوع خروجی | Push-Pull, TTL Linedriver , HTL Linedriver |
| ولتاژ تغذیه | 5V DC , 8-24V DC , 5-24V DC |
| مصرف توان (بدون بار) | کمتر از 40 میلی آمپر در ولتاژ 24 ولت مستقیم |
| مشخصات کابل | 2.5 (standard)5 wire+Shield for Pushpull
2.5 (standard)8 wire+Shield for Linedriver |
| حداکثر مقدار مجاز بارگذاری شعاعی شافت: | 100N |
| حداکثر مقدار مجاز بارگذاری محور طولی شافت: | 60N |
| حداکثر سرعت | 3500 RPM |
| قطر شفت | 4 الی 6 میلیمتر |
| جنس شفت | فولاد ضد زنگ |
| قطربدنه | 40 میلیمتر |
| جنس بدنه | آلومینیم و فولاد رنگ شده |
| درجه حفاظت | IP54 |
| دمای عملکرد | -20 الی 80 درجه سانتیگراد |
| دمای نگهداری | -30 الی 90 درجه سانتیگراد |
جدول انتخاب کد فنی انکودر سری PIRD 40A اپکن ، OPKON
| کابل خروجی | کانکتور/کابل | ولتاژ تغذیه | کانال های خروجی | رزولوشن | نوع خروجی | قطر شفت | نوع بدنه | قطر
بدنه |
مدل |
| R:Radial | 1M5:1.5m Cable
2M5:2.5m Cable 5M:5m Cable |
V1:5V DC
V2:8-24V DC V3:5-24V DC |
Z:A,B,Z
B:A,B ZZ’:A’,B’,Z’ |
100-200-360-500-600-1000-1024 | LTP:Push-Pull
LD:TTL LineDriver HLD:HTL Linedriver |
R4:
4mm R6: 6mm |
A:
Clamping Flang |
40:40mm | PRID |
Example: PRID 40-AR6-HLD-500-Z-V3-2M5R-RD
به عنوان مثال مشخصات فنی کد فوق به شرح زیر می باشد:
قطر بدنه: 40 میلیمتر
نوع بدنه: کلمپی فلنج
قطر شفت: 6 میلیمتر
نوع خروجی: HTL Linedrive
رزولوشن: 500
کانال های خروجی: A , B , Z
ولتاژ تغذیه: 5-24 V DC
طول کابل: 2.5 متری
نوع کابل: شعاعی
ابعاد انکودر چرخشی سری PRID 40A اپکن OPKON
رنگ کابل خروجی Push-Pull
+V: قهوه ایی
0V: سفید
GND: شیلد
Ch A: زرد
Ch B: سبز
Ch Z: طوسی
رنگ کابل خروجی TTL-HTL Line driver
+V: قهوه ایی
0V: سفید
GND: شیلد
Ch A: زرد
Ch B: سبز
Ch Z: طوسی
Ch A inv.: آبی
Ch B inv.: قرمز
Ch Z inv.: صورتی
محصولات مرتبط

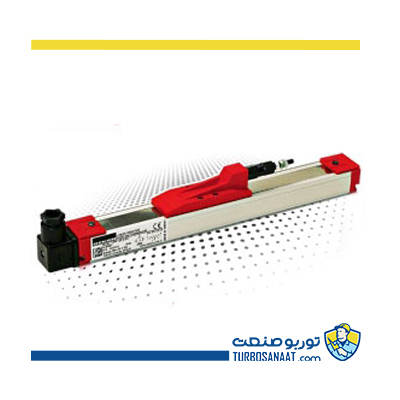

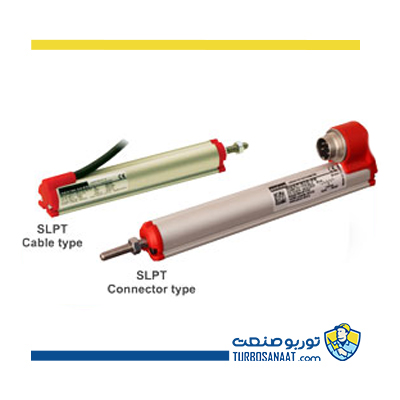

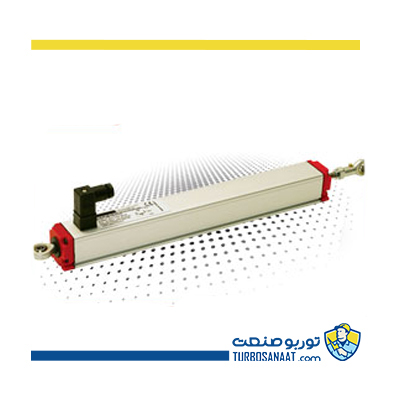

انکودر خطی Opkon SLPT
