انکودر چرخشی اپکن PRID 50SH-50H

روتاری انکودر اپکن مدل PRID 50SH-50H

انکودر چرخشی، افزایشی، نوری اپکن
Optic Rotary Incremental Encoder, Opkon
سری PRID 50SH-50H





توضیحات

 مشخصات فنی

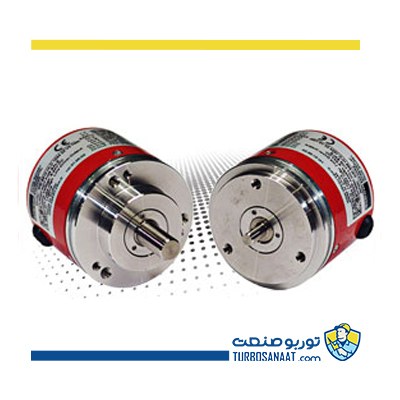

انکودر چرخشی Opkon مدل PRID 50SH-50H





مشخصات کلی انکودرهای اپکن سری PRID 50SH – 50H
انکودرهای سری PRID 50SH اپکن دارای قطر بدنه 50 میلی متر و از جنس آلومینیم و استیل رنگ شده می باشد. این سری انکودرها، دارای پالس های خروجی 100-200-360-500-720-1000-1024-1800-2000-2048-2500-3600-4000-4096 هستند.
قطر شفت این سری انکودرها 6 و 8  میلیمتر بوده و ماکزیمم دور آن 3500 دور در دقیقه می باشد.

جدول مشخصات فنی انکودرهای اپکن سری  50H  PRID 50SH

رزولوشن 100-5000PPR
کانال های خروجی ‘A,B,Z or A,A’, B,B’, Z,Z
نوع خروجی Push-Pull, TTL Linedriver , HTL Linedriver
ولتاژ تغذیه 5V DC , 8-24V DC , 5-24V DC
مصرف توان(بدون بار) کمتر از 40 میلی آمپر در ولتاژ 24 ولت مستقیم
مشخصات کابل 2.5 (standard)5 wire+Shield for Pushpull

2.5 (standard)8 wire+Shield for Linedriver

حداکثر مقدار مجاز بارگذاری شعاعی شافت: 100N
حداکثر مقدار مجاز بارگذاری محور طولی شافت: 60N
حداکثر سرعت 3500 RPM
قطر شفت 6 و 8  میلیمتر
جنس شفت فولاد ضد زنگ
قطربدنه 50 میلیمتر
جنس بدنه آلومینیم و فولاد رنگ شده
درجه حفاظت IP54
دمای عملکرد -20 الی 80 درجه سانتیگراد
دمای نگهداری -30 الی 90 درجه سانتیگراد





جدول انتخاب کد فنی انکودر سری PIRD 50SH-50H اپکن OPKON

کابل خروجی کانکتور/کابل ولتاژ تغذیه کانال های خروجی رزولوشن نوع خروجی قطر شفت نوع بدنه قطر

بدنه

مدل
R:Radial

شعاعی

2M5:2.5m Cable

5M:5m Cable



8M:8 m Cable



10M:

10m Cable

V1:5V DC

V2:8-24V DC

V3:5-24V DC

Z:A,B,Z

B:A,B



100-200-360-500-600-720-1000-1024-1800-

2000-

2048-

3600-

4000-

4096-

5000

LTP:Push-Pull

LD:TTL LineDriver

HLD:HTL Linedriver

6:

6mm

R

8mm



SH

:Semi-Hollow H:Hollow

50:50mm PRID





ابعاد انکودر سری PRID 50SH-50H اپکن OPKON



رنگ کابل خروجی Push-Pull
+V : قهوه ایی
0V : سفید
GND : شیلد
Ch A : زرد
Ch B :سبز
Ch Z :طوسی



رنگ کابل خروجی TTL-HTL Line driver:
+V : قهوه ایی
0V : سفید
GND : شیلد
Ch A : زرد
Ch B :سبز
Ch Z :طوسی
Ch A inv. : آبی
Ch B inv. : قرمز
Ch Z  inv. :صورتی
