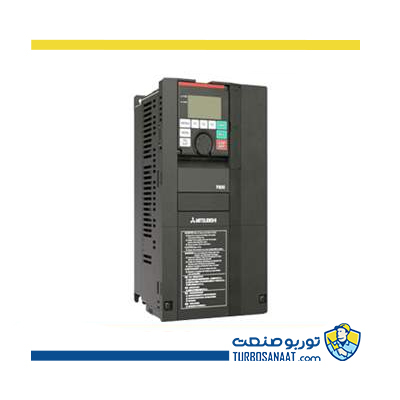

اینورتر MITSUBISHI مدل FR-F800

مشخصات فنی اینورتر میتسوبیشی F800

اینورتر MITSUBISHI سری F800، جهت کاربرد هایی که دارای گشتاور متغیر هستند مانند پمپ ها، فن ها و کمپرسور ها، یک گزینه بسیار ایده آل می باشد. اینورتر های FR-F800 دارای PLC داخلی، 12 ورودی دیجیتال، 8 خروجی دیجیتال، 3 ورودی آنالوگ و 2 خروجی آنالوگ بوده و امکان کنترل دو برنامه PID را بصورت همزمان دارد. این مساله یک سیستم کنترلی قدرتمند را در اینورتر های سری FR-F800 برای کنترل سیالات در کاربرد های مختلف فراهم می کند.

این درایو ها در رنج توانی وسیعی از0.75 کیلووات الی 630 کیلووات تولید می شوند و دارای امکانات گسترده نرم افزاری و سخت افزاری می باشند.

کاربرد اینورتر میتسوبیشی F800

• فن
• پمپ
• میکسر
• کانوایر

ویژگی های بارز اینورتر MITSUBISHI مدل FR-F800 میتسوبیشی الکتریک

• کاهش هزینه های انرژی
  • درایو های میتسوبیشی با ارائه مد های کنترلی PID و مد کنترل جریان مولفه تحریک پیشرفته، قابلیت های بالایی در زمینه کاهش انرژی دارند.
  • توان مصرفی بار های گشتاور متغیر، نظیر پمپ ها، فن ها و دمنده ها و غیره متناسب با توان 3 سرعت چرخش آنهاست.
  • تنظیم حجم هوای خروجی توسط کنترل سرعت چرخش با استفاده از اینورتر،منجر به کاهش مصرف انرژی می شود.
• کنترل مولفه جربان تحریک

در اینورتر های مدل FR-F800، فانکشن پیشرفته AOEC طراحی شده است. این فانکشن بصورت پیوسته جریان مولفه تحریک را با یک مقدار بهینه مقایسه کرده و در گشتاور بالا بالاترین بازده موتور را فراهم می کند و سبب کاهش قابل توجه مصرف انرژی می شود.

• تشخیص و اعلام خطا های مکانیکی

در اینورتر های مدل FR-F800 برند میتسوبیشی الکتریک ،علاوه بر تشخیص خطا های الکتریکی، امکان تشخیص و اعلام خطا های مکانیکی نیز وجود دارد.این اینورتر ها با اندازه گیری مشخصه بار و مولفه گشتاور/سرعت در 5 مرحله و ذخیره این اطلاعات، بصورت هوشمند و بدون استفاده از سنسور خارجی، معایب مکانیکی بوجود آمده از جمله مسدود شدن مسیر پمپ و خشک کار کردن پمپ، کثیفی و غبار گرفتگی پروانه ها و یا پاره شدن تسمه در فن ها تشخیص می دهد و به صورت خطای مشخص آشکار می نماید و بدین وسیله از وارد شدن آسیب های احتمالی به سیستم جلوگیری می کند.

• Auto tuning موتور های PM و IM

با این مد مشخصات کامل موتور به صورت خودکار محاسبه شده و تطابق بار و اینورتر تضمین می گردد.

• تمیز کردن ذرات و غبار در فن ها و پمپ ها

درایو های مدل FR-F800 میتسوبیشی الکتریک، با استفاده از اندازه گیری پارامتر های موتور، بصورت هوشمند تشخیص می دهد که ذرات گرد و غبار وارد پروانه های فن یا پمپ شده و با چرخش کنترل شده دور موتور به راست و چپ شروع به پاکسازی سیستم می کند و در صورت عدم رفع مشکل نسبت به آشکار سازی خطا اقدام می نماید.

• استارت مجدد پیوسته (Smooth Start)

چنانچه تغذیه ورودی اینورتر بصورت لحظه ایی قطع شده و مجددا وصل شود، درایو بصورت هوشمند دور فعلی را شناسایی می کند و موتور بدون نیاز به توقف، از همان دورقبلی به کار خود ادامه می دهد.

• فانکشن های پیشرفته PID
  • درایو های سری FR-F800 دارای پیشرفته ترین مد های کنترلی هستند. در این سری امکان ایجاد دو حلقه کنترلی PID بصورت همزمان وجود دارد.
  • فانکشن SLEEP MODE از امکانات دیگر اینورتر های مدل FR-F800 می باشد که جهت ذخیره انرژی در کاربرد هایی مانند پمپ مورد استفاده قرار می گیرد.
  • برخی دیگر از امکانات اینورتر های مدل FR-F800 به شرح زیر می باشد:
    • امکان کنترل چندین پمپ بصورت همزمان
    • امکان ایجاد دو حلقه کنترلی PID بصورت همزمان
    • دسترسی مستقیم به set point از طریق نمایشگر دستگاه
• تنظیمات ساده
  • کی پد کاربردی با کارکرد ساده و صفحه نمایشگر گرافیکی به شما امکان می دهد به سادگی پارامتر های مورد نظر را تنظیم، ذخیره و یا مانیتور نمایید.
  • همچنین شما می توانید به سادگی توسط یک کابل USB ساده به کامپیوتر متصل شده و توسط نرم افزار FR-Configurator پارامتر ها را تنظیم نمایید.هم چنین می توانید به سادگی این پارامتر های را برروی حافظه فلش کپی و بر روی دستگاه جدید آپلود نمایید.
• امکان عکس العمل سریع و مناسب در مقابل خطا های احتمالی
  • خطا های احتمالی به صورت آشکار توسط دستگاه اعلام و زمان و تعداد این خطا ها در درایو ذخیره می شوند که می توان جهت آنالیز و عیب یابی از این اطلاعات استفاده کرد.
  • این اطلاعات در صورت قطع برق از بین نخواهد رفت و در حافظه دستگاه باقی خواهد ماند.
• PLC داخلی

با وجود این قابلیت شما می توانید برنامه کنترلی مورد نظر خود را بدون نیاز به PLC خارجی داخل اینورتر نوشته و به سادگی با یک کابل USB به HMI متصل شده و برای مثال یک کمپرسور را بدون نیاز به تابلو کنترلی، به راحتی و با حداقل هزینه کنترل نمایید.

• عمر بالا

هدف اصلی میتسوبیشی، تولید تجهیزات با کیفیت و با طول عمر بالا می باشد به گونه ای که طول عمر قطعات اصلی از جمله خازن ها و فن ها به واسطه کیفیت بالایشان حداقل 10 سال است.

جدول جریان و توان و ابعاد اینورتر Mitsubishi مدل FR-F800

مشخصات فنی اینورتر MITSUBISHI FR-F800

• ولتاژ ورودی FR-F820:

1Phase , 200-240 V AC (-15%, +10%)

• ولتاژ ورودی FR-F840:

3Phase , 380-480 V AC (-15%, +10%)

• ورودی دیجیتال: 12
• خروجی دیجیتال: 8 (ترانزیستور:6، رله:2)
• ورودی انالوگ: 3
• خروجی آنالوگ: 2
• محدوده توانی: 0.75 الی 630 کیلووات
• تحمل اضافه جریان: 120% یک دقیقه
• گشتاور راه اندازی: 110%
• مد گشتاوری: V/F ,VECTOR
• شبکه صنعتی: MODBUS داخلی، LonWorks ،CC-Link ،DeviceNet ،PROFIBUS DP
• شرایط محیطی کارکرد: از 10- الی 50 درجه سانتیگراد، رطوبت تا 95%، و حداکثر 1000 متر ارتفاع از سطح دریا
• درجه حفاظت: IP20 تا توان 22 کیلووات و IP00 از توان 30 کیلوات
• مقاومت در برابر ارتعاش: حداکثر تا 0.6G
• دارای کنترل PID
• دارای فیلتر EMC
• دارای DC Reactor تا 75 کیلووات
• قابلیت ارتباط با کامپیوتر
• قابلیت اتصال حافظه USB
• قابلیت ایجاد پسوورد
• کاربرد: فن، پمپ، میکسر، کانوایرو غیره
• حداقل عمر بهره برداری: 10 سال
