مشخصات فنی
مشخصات فنی توپی انسداد استوانه ای
توپی انسداد استوانه ای به سه دسته زیر تقسیم بندی می شود.
- توپی انسداد استوانه ای بای پس دار
- توپی انسداد استوانه ای کوتاه
- توپی انسداد استوانه ای معمولی

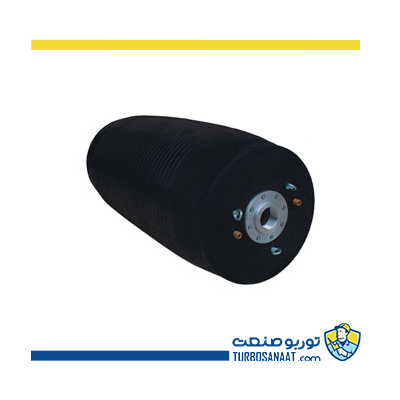

توپی انسداد استوانه ای بای پس دار
توپی انسداد استوانه ای بای پس دار برای مسدود کردن خطوط شبکه آب و فاضلاب در لوله های دوار استفاده می شود. این سری از توپی انسداد برای کاربردهای خاص و شرایطی که فشار سیال در خطوط لوله بالا بوده استفاده می شود. با مسدود کردن لوله ها امکان بالا رفتن هد سیال وجود دارد که باعث آسیب رساندن، خسارت و سرریز سیال می شود در این حالت برای مسدود کردن لوله از توپی انسداد استوانه ای بای پس دار استفاده می شود. زمانی که هد شبکه بالا رود و فشار سیال پشت توپی زیاد شود از بای پس توپی انسداد استفاده می کنند تا فشار و هد سیستم را کاهش دهند و مقداری از سیال از طریق بای پس توپی انسداد خارج شده و از خسارت جلوگیری می کنند.
| مدل | اندازه نامی (mm) | مینیمم قطر لوله (mm) | ماکسیمم قطر لوله (mm) | قطر توپی انسداد (mm) | طول توپی انسداد (mm) | قطر بای پس (inch) | وزن (Kg) |
| NB70150 | 70-150 | 70 | 150 | 64 | 370 | 1.2 | 1.5 |
| NB100200 | 100-200 | 100 | 200 | 88 | 550 | 1 | 2.6 |
| NB150300 | 150-300 | 150 | 300 | 138 | 550 | 2 | 4.5 |
| NB200400 | 200-400 | 200 | 400 | 185 | 650 | 2 | 8.5 |
| NB200500 | 200-500 | 200 | 500 | 185 | 800 | 2 | 9.5 |
| NB300600 | 300-600 | 300 | 600 | 285 | 850 | 2 | 15.5 |
| NB3006002 | 300-600 | 300 | 600 | 285 | 850 | 2*2 | 18.5 |
| NB5001000 | 500-1000 | 500 | 1000 | 485 | 1100 | 2 | 42 |
| NB50010002 | 500-1000 | 500 | 1000 | 485 | 1100 | 2*2 | 52 |
| NB6001200 | 600-1200 | 600 | 1200 | 585 | 1300 | 2 | 50 |
| NB60012002 | 600-1200 | 600 | 1200 | 585 | 1300 | 2*2 | 61 |
| NB7501500 | 750-1500 | 750 | 1500 | 595 | 2200 | 2*2 | 91 |
* ماکسیمم فشار کاری در کلیه مدل های جدول بالا 1.5 بار می باشد به غیر از مدل آخر که معادل 1 بار است.
* همه مدل های با عبارت -WAT شروع می شوند و به دلیل خلاصه نویسی از جدول حذف گردیده اند.

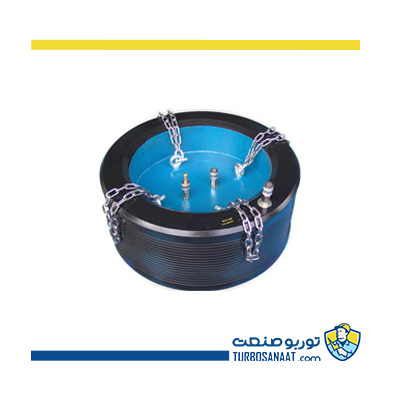

توپی انسداد استوانه ای کوتاه
توپی های انسداد استوانه ای به منظور مسدود کردن خطوط شبکه آب و فاضلاب استفاده می شود زمانی که شبکه ما دبی بالایی ندارد و فشار زیادی پشت توپی انسداد قرار نمی گیرد، نیازی به توپی های انسداد با طول بلند تر و سطح تماس بیشتر با لوله نیست و از توپی های انسداد استوانه ای کوتاه استفاده می شود که هم از نظر هزینه ها مقرون به صرفه بوده و هم فضای کمتری برای نگهداری و حمل ونقل نیاز است. این توپی ها در سایز های مختلف برای انواع لوله ها موجود می باشند که با کارایی بالا و آب بندی مناسب تعمیرات و نگهداری خطوط شبکه آب و فاضلاب را آسان می کند. این سری از توپی های انسداد در لوله های استوانه ای کاربرد دارد که معمولا با انتخاب سایز مناسب می توان تا چند سایز بالاتر هم در خطوط شبکه های فاضلاب مورد استفاده قرار گیرد.
| مدل | اندازه نامی (mm) | مینیمم قطر لوله (mm) | ماکسیمم قطر لوله (mm) | قطر توپی انسداد (mm) | طول توپی انسداد (mm) | وزن (Kg) |
| N3570 | 35-70 | 35 | 70 | 33 | 210 | 0.34 |
| N50100 | 50-100 | 45 | 100 | 45 | 200 | 0.4 |
| N70150 | 70-150 | 70 | 150 | 64 | 370 | 0.6 |
| N100200 | 100-200 | 100 | 200 | 88 | 550 | 1.15 |
| N150300 | 150-300 | 150 | 300 | 138 | 550 | 2.1 |
| N200400 | 200-400 | 200 | 400 | 185 | 650 | 3.1 |
| N200500 | 200-500 | 200 | 500 | 185 | 800 | 4.5 |
| N300600 | 300-600 | 300 | 600 | 285 | 850 | 9.5 |
| N5001000 | 500-1000 | 500 | 1000 | 485 | 1100 | 26.5 |
| N6001200 | 600-1200 | 600 | 1200 | 585 | 1300 | 35 |
| N7501500 | 750-1500 | 750 | 1500 | 595 | 2200 | 70 |
* ماکسیمم فشار کاری در کلیه مدل های جدول بالا 1.5 بار می باشد به غیر از مدل آخر که معادل 1 بار است.
* همه مدل های با عبارت -WAT شروع می شوند و به دلیل خلاصه نویسی از جدول حذف گردیده اند.

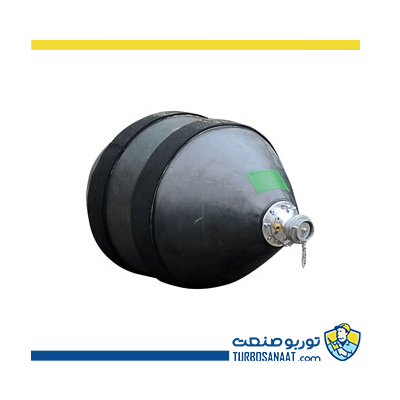

توپی انسداد استوانه ای معمولی
توپی انسداد استوانه ای معمولی که معمولا بیشترین استفاده را در خطوط لوله آب و فاضلاب دارد در شرایطی استفاده می شود که نیاز به مسدود کردن لوله های آب و فاضلاب به صورت موقت برای تعمیر و نگهداری مسیر است. این توپی های استوانه ای مناسب برای لوله های دوار هستند که هنگام استفاده باید دقت شود که هد سیال از حد مجاز بیشتر نشود که باعث آسیب و سر ریز و در بعضی موارد هم ایجاد خسارت می کند. توپی های انسداد استوانه ای برای مسدود کردن موقت خطوط لوله ها مناسب هستند و برای طولانی مدت روش های دیگری توسط کارشناسان ما توصیه می شود. مسدود کننده های استوانه ای جهت تست لوله گذاری در خطوط لوله، مهار کردن سیال در لوله هنگام تعمیرات، بازرسی و نگهداری مسیر سیال در شبکه و موارد رفع انسداد خطوط لوله های آب و فاضلاب می باشد. اغلب از جنس پلاستیک فشرده و بدنه عاج دار هستند.
| مدل | اندازه نامی (mm) | مینیمم قطر لوله (mm) | ماکسیمم قطر لوله (mm) | قطر توپی انسداد (mm) | طول توپی انسداد (mm) | وزن (Kg) |
| N3570 | 35-70 | 35 | 70 | 33 | 210 | 0.34 |
| N50100 | 50-100 | 45 | 100 | 45 | 200 | 0.4 |
| N70150 | 70-150 | 70 | 150 | 64 | 370 | 0.6 |
| N100200 | 100-200 | 100 | 200 | 88 | 550 | 1.15 |
| N150300 | 150-300 | 150 | 300 | 138 | 550 | 2.1 |
| N200400 | 200-400 | 200 | 400 | 185 | 650 | 3.1 |
| N200500 | 200-500 | 200 | 500 | 185 | 800 | 4.5 |
| N300600 | 300-600 | 300 | 600 | 285 | 850 | 9.5 |
| N5001000 | 500-1000 | 500 | 1000 | 485 | 1100 | 26.5 |
| N6001200 | 600-1200 | 600 | 1200 | 585 | 1300 | 35 |
| N7501500 | 750-1500 | 750 | 1500 | 595 | 2200 | 70 |
* ماکسیمم فشار کاری در کلیه مدل های جدول بالا 1.5 بار می باشد به غیر از مدل آخر که معادل 1 بار است.
* همه مدل های با عبارت -WAT شروع می شوند و به دلیل خلاصه نویسی از جدول حذف گردیده اند.
کاربرد توپی انسداد استوانه ای
- برای مسدود کردن خطوط تعمیری استفاده می شود.
- برای مسدود کردن خطوط در رنج دمایی مختلف تا 50 درجه سانتیگراد کاربرد دارد.
- برای انجام آزمایش های خطوط انتقال مورد استفاده قرار می گیرد.
- برای مسدود کردن و انحراف مسیر شبکه آبی استفاده می شود.
- برای مسدود کردن شبکه های خاص که نیاز به انتقال جریان است از توپی های بای پس دار استفاده می شود.
لیست قیمت توپی انسداد استوانه ای
کلیه قیمت ها تغییر کرده، لطفا جهت اطلاع از آخرین قیمت ها با بخش فروش تماس حاصل نمایید.
| ردیف | شرح | قیمت (تومان) |
| 1 | مولتی سایز 50 تا 100 میلیمتر 1.5 بار فشار | 200,000 |
| 2 | مولتی سایز 70 تا 150 1.5 بار فشار | 250,000 |
| 3 | مولتی سایز 100 تا 200 میلیمتر 1.5 بار فشار | 1,800,000 |
| 4 | مولتی سایز 150 تا 300 میلیمتر 1.5 بار فشار | 2,100,000 |
| 5 | مولتی سایز 200 تا 400 میلیمتر 1.5 بار فشار | 2,500,000 |
| 6 | مولتی سایز 200 تا 500 میلیمتر 1.5 بار فشار | 3,000,000 |
| 7 | مولتی سایز 300 تا 600 میلیمتر 1.5 بار فشار | 4,500,000 |
| 8 | مولتی سایز 375 تا 750 میلیمتر 1.5 بار فشار | 5,300,000 |
| 9 | مولتی سایز 500 تا 1000 میلیمتر 1.5 بار فشار | 7,400,000 |
| 10 | مولتی سایز 500 تا 1200 1.5 بار فشار | 12,000,000 |
| 11 | مولتی سایز 600 تا 1200 میلیمتر 1.5 بار فشار | 13,000,000 |
| 12 | مولتی سایز 600 تا 1600 میلیمتر 1.5 بار فشار | 24,000,000 |
| 13 | مولتی سایز 1000 تا 2200 میلیمتر 1.5 بار فشار | 38,000,000 |
| 14 | مولتی سایز 50 تا 100 میلیمتر 2.5 بار فشار | 300,000 |
| 15 | مولتی سایز 70 تا 150 2.5 بار فشار | 375,000 |
| 16 | مولتی سایز 100 تا 200 میلیمتر 2.5 بار فشار | 2,700,000 |
| 17 | مولتی سایز 150 تا 300 میلیمتر 2.5 بار فشار | 3,150,000 |
| 18 | مولتی سایز 200 تا 400 میلیمتر 2.5 بار فشار | 3,750,000 |
| 19 | مولتی سایز 200 تا 500 میلیمتر 2.5 بار فشار | 4,500,000 |
| 20 | مولتی سایز 300 تا 600 میلیمتر 2.5 بار فشار | 6,750,000 |
| 21 | مولتی سایز 375 تا 750 میلیمتر 2.5 بار فشار | 7,950,000 |
| 22 | مولتی سایز 500 تا 1000 میلیمتر 2.5 بار فشار | 11,100,000 |
| 23 | مولتی سایز 500 تا 1200 2.5 بار فشار | 18,000,000 |
| 24 | مولتی سایز 600 تا 1200 میلیمتر 2.5 بار فشار | 19,500,000 |
| 25 | مولتی سایز 600 تا 1600 میلیمتر 2.5 بار فشار | 36,000,000 |
| 26 | مولتی سایز 1000 تا 2200 میلیمتر 2.5 بار فشار | 57,000,000 |
