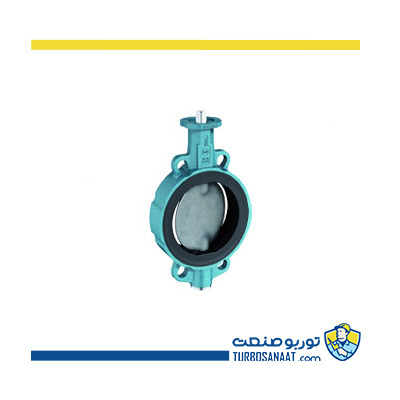

شیر پروانه ای Orton
فروش شیر پروانه ای Orton
شیر پروانه ای اورتون به دلیل ساختمان ساده و سبک و نصب آسان در صنعت بسیار پر کاربرد می باشد. این شیرها با وجود کیفیت ساخت بالا و استفاده از تکنولوژی روز جایگاه مناسبی در صنایع نفت و گاز و پتروشیمی دارند.
مشخصات فنی شیر پروانه ای اورتون
مشخصات فنی شیر پروانه ای Orton
شیر پروانه ای اورتون به دلیل ساختار با کیفیت و تکنولوژی روز در صنعت پر کاربرد می باشد. شیرها پروانه ای اورتون جزء شیرهای چرخشی می باشد که ساختار این شیرها از اهرم، بدنه و دیسک تشکیل شده است. با استفاده از اهرم می توان دیسک را باز و بسته و فشار سیال در خطوط را کنترل کرد. به دلیل ساختار ساده و نصب آسان شیرهای پروانه ای در صنایع مختلف از جمله صنعت نفت و گاز و پتروشیمی کاربرد دارند. با توجه به کاربردهای مختلف در صنایع، شیر پروانه ای اورتون از جنس های مختلفی تولید شده و در خدمت مشتریان قرار می گیرد. این شیرها معمولا از جنس چدن، استنلس استیل، فولاد و در بعضی موارد پلیمر تولید می شوند. شیر پروانه ای اورتون قابلیت نصب عملگر را دارد که در سایز های بزرگ به جای اهرم از عملگرهای پنوماتیک و یا گیربکسی از آن استفاده می شود. شیر پروانه ای اورتون در خطوط پر فشار کاربرد زیادی ندارد. این شیرها به دلیل نشتی کم به طور کامل آب بندی نمی شوند. برای جلوگیری از نشتی در این شیرها از لاستیک های NPR و EPDM استفاده می شود که نشتی را به حداقل ممکن می رساند.
مشخصات نمای برش خورده شیر پروانه ای اورتون
نمای برش خورده شیر پروانه ای اورتون
طراحی منحصر به فرد شیر پروانه ای اورتون اصطکاک بین بدنه بونت و دیسک را از بین می برد و در نتیجه از سایش جلوگیری کرده و عمر مفید شیر ها را افزایش می دهد.
دیسک شیر پروانه ای اورتون سری MV دارای آب بند مهر و موم شده و مقاوم در برابر خوردگی می باشد. انعطاف پذیری در طراحی باعث می شود گشتاور عملیاتی کمتر باشد. با توجه به شرایط کاری، از آب بند مناسب برای درجه حرارت و فشارهای بالا استفاده می شود.
انواع بدنه در شیر پروانه ای اورتون
- دابل فلنج
- لاگ
- ویفری
- جوشی
محدوده تولید شیر پروانه ای اورتون
- کلاس 150: سایز 2 تا 160 اینچ
- کلاس 300: سایز 2 تا 80 اینچ
- کلاس 600: سایز 3 تا 60 اینچ
- کلاس 900: سایز 6 تا 48 اینچ
در صورت نیاز مشتری کلاس های 1500 و 2500 هم توسط شرکت توربو صنعت وارد می شود.
مشخصات ابعادی مدل های شیر پروانه ای اورتون سری MV
مدل دابل فلنج سری MVF دارای استاندارد API 609 و ISO 5752
مدل دابل فلنج سری MVG دارای استاندارد API 609 و ANSI B16.10
مدل لاگ سری MVL دارای استاندارد API 609
مدل ویفر سری MVW دارای استاندارد API 609
جدول مشخصات و متریال شیر پروانه ای اورتون
اجزا | استاندارد فولاد کربنی | استاندارد استنلس استیل | فولاد کربنی (استاندارد NACE) |
بدنه | A216 WCB | A351 CF8M | A216 WCB (22 Rc) |
سیت بدنه | AISI 316 | یکپارچه | AISI 316 |
دیسک | A216 WCB | A351 CF8M | A216 WCB (22 HRc) |
شافت | AISI 420 | A479 Tp. XM19 | AISI 420 or 17-4 PH |
سیل رینگ | AISI 430 + گرافیت تقویت شده | AISI 316 + گرافیت تقویت شده | AISI 430 + گرافیت تقویت شده |
پکینگ | گرافیت متراکم |
اجزا | LCB | WC6/WC9 | 254 SMO® |
بدنه | A352 LCB | A217 WC6 / WC9 | A351 CK-3MCuN |
سیت بدنه | AISI 316 | Stellite® | A351 CK-3MCuN |
دیسک | A52 LCB | A217 WC6 / WC9 | A351 CK-3MCuN |
شافت | AISI 420 | AISI 420 | A479 UNS S31254 |
سیل رینگ | AISI 430 + گرافیت تقویت شده | A240 UNS S31254 + گرافیت تقویت شده | |
پکینگ | گرافیت متراکم |
اجزا | Monel® | Bz-Al | Duplex |
بدنه | A494 M-35-1 | B148 C95500 | UNS S31803 |
سیت بدنه | یکپارچه | ||
دیسک | A494 M-35-1 | B148 C95500 | UNS S31803 |
شافت | Monel K500 | B150 C63000 HS | A276 UNS S31803 |
سیل رینگ | Monel K500 + گرافیت تقویت شده | UNS S31803 + گرافیت تقویت شده | |
پکینگ | گرافیت متراکم |
اجزا | تیتانیوم | آلیاژ 20 | Inconel® |
بدنه | B367 gr.C-2 | A351 CN7M | Inconel 625 |
سیت بدنه | یکپارچه | Stellite® | یکپارچه |
دیسک | B367 gr.C-2 | A351 CN7M | Inconel 625 |
شافت | B348 gr.5 | Incoloy 825 | Inconel 725 |
سیل رینگ | B348 gr.5 | Incoloy 825 | Inconel 625 + گرافیت تقویت شده |
پکینگ | گرافیت متراکم |
اجزا | Incoloy® | Hastelloy® |
بدنه | Incoloy 825 | Hastelloy C276 |
سیت بدنه | یکپارچه | |
دیسک | Incoloy 825 | Hastelloy C276 |
شافت | Incoloy 825 | Hastelloy C276 |
سیل رینگ | Incoloy 825 + گرافیت تقویت شده | Hastelloy C276 + گرافیت تقویت شده |
پکینگ | گرافیت متراکم |
مشخصات ابعادی شیر پروانه ای مدل جوشی سری MVB
نکات و مزایای شیر پروانه ای اورتون
شیر پروانه ای اورتون به دلیل ساختمان کامپکت و ساده، نصب و راه اندازی سریعی دارد. عملکرد آن به صورت چرخشی و 90 درجه است که با وجود تنوع جنس و سایز برای مصارف مختلف در صنعت بسیار مناسب و کاربردی می باشد.
کاربرد شیر پروانه ای اورتون
- صنایع نفت و گاز
- صنایع پتروشیمی
- صنایع غذایی
- صنایع دریایی
- صنایع فولاد
- پالایشگاه
- نیروگاه ها
لیست قیمت شیر پروانه ای اورتون
با عرض پوزش کلیه قیمت ها تغییر کرده است، لطفا جهت استعلام قیمت خرید با واحد فروش تماس حاصل نمایید.
ردیف | شرح | قیمت به تومان |
کلاس 150 بدنه فولاد دیسک استیل 316 لاینر EPDM | ||
1 | قیمت شیر پروانه ای اورتون ویفری سایز 1 اینچ | 1,100,000 |
2 | قیمت شیر پروانه ای اورتون ویفری سایز 2 اینچ | 1,300,000 |
3 | قیمت شیر پروانه ای اورتون ویفری سایز 3 اینچ | 1,400,000 |
4 | قیمت شیر پروانه ای اورتون ویفری سایز 4 اینچ | 2,200,000 |
5 | قیمت شیر پروانه ای اورتون ویفری سایز 5 اینچ | 2,700,000 |
6 | قیمت شیر پروانه ای اورتون ویفری سایز 6 اینچ | 3,300,000 |
7 | قیمت شیر پروانه ای اورتون ویفری سایز 81 اینچ | 4,950,000 |
8 | قیمت شیر پروانه ای اورتون ویفری سایز 10 اینچ | 6,200,000 |
9 | قیمت شیر پروانه ای اورتون ویفری سایز 12 اینچ | 8,600,000 |
10 | قیمت شیر پروانه ای اورتون ویفری سایز 14 اینچ | 12,200,000 |
11 | قیمت شیر پروانه ای اورتون ویفری سایز 16 اینچ | 17,500,000 |
12 | قیمت شیر پروانه ای اورتون ویفری سایز 18 اینچ | 22,500,000 |
13 | قیمت شیر پروانه ای اورتون ویفری سایز 20 اینچ | 32,500,000 |
فلنج دار بدنه چدن pn16 دیسک استیل لاینر EPDM | ||
1 | شیر پروانه ای اورتون فلنج دار سایز 2 اینچ | 1,500,000 |
2 | شیر پروانه ای اورتون فلنج دار سایز 3 اینچ | 2,400,000 |
3 | شیر پروانه ای اورتون فلنج دار سایز 4 اینچ | 3,100,000 |
4 | شیر پروانه ای اورتون فلنج دار سایز 5 اینچ | 3,600,000 |
5 | شیر پروانه ای اورتون فلنج دار سایز 6 اینچ | 4,200,000 |
کلاس 150 بدنه فولاد دیسک استیل 316 لاینر EPDM | ||
1 | باترفلای ولو اورتون لاگ سایز 2 اینچ | 820,000 |
2 | باترفلای ولو اورتون لاگ سایز 2½ اینچ | 1,300,000 |
3 | باترفلای ولو اورتون لاگ سایز 3 اینچ | 1,400,000 |
4 | باترفلای ولو اورتون لاگ سایز 4 اینچ | 2,600,000 |
5 | باترفلای ولو اورتون لاگ سایز 5 اینچ | 2,800,000 |
6 | باترفلای ولو اورتون لاگ سایز 6 اینچ | 3,500,000 |
7 | باترفلای ولو اورتون لاگ سایز 8 اینچ | 4,600,000 |
8 | باترفلای ولو اورتون لاگ سایز 10 اینچ | 7,100,000 |
8 | باترفلای ولو اورتون لاگ سایز 12 اینچ | 9,100,000 |
9 | باترفلای ولو اورتون لاگ سایز 14 اینچ | 11,700,000 |
10 | باترفلای ولو اورتون لاگ سایز 16 اینچ | 27,000,000 |
11 | باترفلای ولو اورتون لاگ سایز 18 اینچ | 35,000,000 |
12 | باترفلای ولو اورتون لاگ سایز 20 اینچ | 48,000,000 |
13 | باترفلای ولو اورتون لاگ سایز 24 اینچ | 72,000,000 |
14 | باترفلای ولو اورتون لاگ سایز 28 اینچ | 99,000,000 |
کلاس 150 بدنه چدن نشکن، دیسک المینیوم برنز، لاینر EPDM | ||
1 | ویفری سایز 2 اینچ | 750,000 |
2 | ویفری سایز 2½ اینچ | 950,000 |
3 | ویفری سایز 3 اینچ | 1,200,000 |
4 | ویفری سایز 4 اینچ | 2,300,000 |
5 | ویفری سایز 5 اینچ | 3,500,000 |
6 | ویفری سایز 6 اینچ | 3,800,000 |
7 | ویفری سایز 8 اینچ | 4,700,000 |
8 | ویفری سایز 10 اینچ | 7,200,000 |
9 | ویفری سایز 12 اینچ | 8,700,000 |
10 | ویفری سایز 14 اینچ | 18,000,000 |
11 | ویفری سایز 16 اینچ | 33,000,000 |
12 | ویفری سایز 18 اینچ | 45,000,000 |
13 | ویفری سایز 20 اینچ | 52,000,000 |
کلاس 150 بدنه چدن نشکن، دیسک المینیوم برنز، لاینر EPDM (تفلون) | ||
1 | ویفری سایز 2 اینچ | 750,000 |
2 | ویفری سایز 2½ اینچ | 950,000 |
3 | ویفری سایز 3 اینچ | 1,200,000 |
4 | ویفری سایز 4 اینچ | 2,300,000 |
5 | ویفری سایز 5 اینچ | 3,500,000 |
6 | ویفری سایز 6 اینچ | 3,800,000 |
7 | ویفری سایز 8 اینچ | 4,700,000 |
8 | ویفری سایز 10 اینچ | 7,200,000 |
9 | ویفری سایز 12 اینچ | 8,700,000 |
10 | ویفری سایز 14 اینچ | 18,000,000 |
11 | ویفری سایز 16 اینچ | 33,000,000 |
12 | ویفری سایز 18 اینچ | 45,000,000 |
13 | ویفری سایز 20 اینچ | 52,000,000 |
