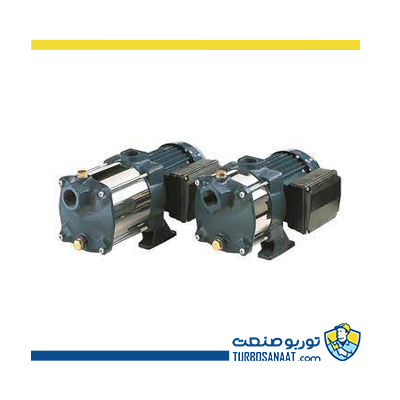

پمپ افقی طبقاتی ابارا COMPACT
فروش پمپ طبقاتی Ebara Compact
مدل Compact پمپ ابارا از نوع الكتروپمپ سانتریفوژ افقی طبقاتی ابارا می باشد
مشخصات فنی
مشخصات فنی پمپ طبقاتی ابارا Compact
پمپ ابارا سری Compact همانند سری Matrix از نوع پمپ های افقی طبقاتی می باشد. از این پمپ ها جهت افزایش فشار آب، آبیاری زمین های کوچک، شستشوی وسایل نقلیه و کار با آب تمیز (پمپاژ آب در ساختمان مسکونی یا اداری) استفاده می شود. این سری از پمپ های ابارا بسیار بی صدا هستند. همچنین دارای الکتروموتورهای 2 پل (2900 دور در دقیقه) قفسه سنجابی می باشند. این پمپ را می توان با موتور های تک فاز و سه فاز کوپله (روش اتصال پمپ به الکتروموتور) نمود. میزان آبدهی این پمپ ابارا حداکثر 7.2 متر مکعب و حداکثر فشار قابل تحمل 10 بار می باشد. جنس این پمپ از چدن و پروانه آن از نوع سانتریفیوژ بسته می باشند. در ادامه با مشخصات فنی کامل پمپ طبقاتی ابارا Compact آشنا خواهیم شد.
مشخصات پمپ سانتریفیوژ طبقاتی ابارا سری Compact
- نوع مایع: آب تمیز
- حداکثر دما: 40 درجه سانتی گراد
- حداکثر فشار: 10 بار
- پروانه: سانتریفیوژ بسته
- نوع آببندی: مکانیکال سیل
- یاتاقان: بلبرینگ دور و بسته
- مکش(اینچ):
- Compact A 1
- Compact B 1-1/4
- رانش: 1 اینچ
مشخصات موتور پمپ سانتریفیوژ طبقاتی ابارا سری Compact
- دور موتور : 2900 rpm
- کلاس عایقبندی: F
- درجه محافظت: IP44
- خازن: توکار
- فرکانس: 50 هرتز
- محافظ حرارتی اتوماتیک اضافه بار:
- برای موتور های تک فاز در نظر گرفته شده است.
- برای موتور های سه فاز توسط مصرف کننده تامین می گردد.
| مدل | قدرت | حداکثر ارتفاع (متر) | حداکثر آبدهی (متر مکعب در ساعت) | ||
| تک فاز | سه فاز | کیلووات | اسب بخار | ||
| COMPACT AM/4 | COMPACT A/4 | 0.3 | 0.4 | 23.5 | 4.8 |
| COMPACT AM/6 | COMPACT A/6 | 0.44 | 0.6 | 35 | 4.8 |
| COMPACT AM/8 | COMPACT A/8 | 0.6 | 0.8 | 46 | 4.8 |
| COMPACT AM/10 | COMPACT A/10 | 0.75 | 1 | 62 | 4.8 |
| COMPACT AM/12 | COMPACT A/12 | 0.9 | 1.2 | 74 | 4.8 |
| COMPACT AM/15 | COMPACT A/15 | 1.1 | 1.5 | 86 | 4.8 |
| COMPACT BM/12 | COMPACT B/12 | 0.9 | 1.2 | 51 | 7.2 |
| COMPACT BM/15 | COMPACT B/15 | 1.1 | 1.5 | 63 | 7.2 |
متریال پمپ طبقاتی ابارا سری Compact
- پمپ
- جنس پوسته: چدن
- جنس سیل مکانیکی: سرامیک/ کربن/ NBR
- جنس پروانه: تکنوپلیمر
- بدنه خارجی: استیل 304
- جنس شفت: استیل 416
- طبقات: تکنوپلیمر
- دیفیوزر: تکنوپلیمر
- واسطه: چدن
- موتور
- جنس پوسته: آلومینیوم
- پایه نگهدارنده: چدن
کاربرد پمپ سانتریفیوژ طبقاتی ابارا سری Compact
مناسب برای سیستم های افزایش فشار آب کارواش، آبیاری باغ ها و پمپاژ آب تمیز می باشد.
ابعاد پمپ افقی طبقاتی ابارا سری Compact
| مدل | ابعاد (میلی متر) | وزن | |||||||||||||
| A | B | C | D | E | H1 | H2 | M | R | DNA | ||||||
| تک فاز | سه فاز | سه فاز | تک فاز | تک فاز | سه فاز | تک فاز | سه فاز | ||||||||
| COMPACT AM/4 | COMPACT A/4 | 159 | 183.5 | 307.5 | 307.5 | 82 | 51.5 | 120.5 | 127.5 | 38.5 | 62 | 120.5 | G 1 | 8.4 | 8.4 |
| COMPACT AM/6 | COMPACT A/6 | 159 | 183.5 | 333.5 | 333.5 | 108 | 51.5 | 146.5 | 127.5 | 38.5 | 62 | 146.5 | G 1 | 9.3 | 9.3 |
| COMPACT AM/8 | COMPACT A/8 | 159 | 183.5 | 359.5 | 359.5 | 134 | 51.5 | 172.5 | 127.5 | 38.5 | 62 | 172.5 | G 1 | 10.3 | 10.3 |
| COMPACT AM/10 | COMPACT A/10 | 169 | 193.5 | 426 | 426 | 142 | 69.5 | 198.5 | 123.5 | 42.5 | 80 | 180.5 | G 1 | 14.5 | 14.5 |
| COMPACT AM/12 | COMPACT A/12 | 169 | 193.5 | 452 | 464 | 168 | 69.5 | 224.5 | 123.5 | 42.5 | 80 | 206.5 | G 1 | 15.5 | 16.3 |
| COMPACT AM/15 | COMPACT A/15 | 169 | 193.5 | 490 | 490 | 194 | 69.5 | 250.5 | 123.5 | 42.5 | 80 | 232.5 | G 1 | 16.7 | 16.7 |
| COMPACT BM/12 | COMPACT B/12 | 169 | 193.5 | 400 | 412 | 116 | 69.5 | 172.5 | 123.5 | 42.5 | 80 | 154.5 | G 1 1/4 | 14.9 | 15.7 |
| COMPACT BM/15 | COMPACT B/15 | 169 | 193.5 | 438 | 438 | 142 | 69.5 | 198.5 | 123.5 | 42.5 | 80 | 180.5 | G 1 1/4 | 15.9 | 15.9 |
نمودار و جدول ارتفاع و آبدهی پمپ طبقاتی ابارا سری Compact
منحنی های عملکرد پمپ سانتریفیوژ طبقاتی ابارا سری Compact – مدل A
- 104 میلی متر : قطر پروانه – (Compact A/4 (0.3 KW
- 104 میلی متر : قطر پروانه – (Compact A/6 (0.44 KW
- 104 میلی متر : قطر پروانه – (Compact A/8 (0.6 KW
- 104 میلیمتر : قطر پروانه – (Compact A/10 (0.75 KW
- 104 میلیمتر : قطر پروانه – (Compact A/12 (0.9 KW
- 104 میلیمتر : قطر پروانه – (Compact A/15 (1.1 KW
سرعت چرخش: 2800 دور بر دقیقه
استاندارد عملیاتی تست: ایزو 9906 – پیوست A
منحنی های عملکرد پمپ سانتریفیوژ طبقاتی ابارا سری Compact مدل B
- 102mm : قطر پروانه – (Compact B/12 (0.9 KW
- 102mm : قطر پروانه – (Compact B/15 (1.1 KW
سرعت چرخش: 2800 دور بر دقیقه
استاندارد عملیاتی تست: ایزو 9906 – پیوست A
اجزای پمپ سانتریفیوژ ابارا سری Compact
مکانیکال سیل پمپ سانتریفیوژ ابارا سری Compact- تا 0.6 کیلووات
مکانیکال سیل پمپ سانتریفیوژ ابارا سری Compact- از 0.75 کیلو وات و بالاتر
لیست قیمت پمپ سانتریفیوژ طبقاتی Ebara Compact
کلیه قیمت ها بدون اطلاع قبلی قابل تغییر می باشد، لطفا جهت استعلام قیمت خرید با واحد فروش تماس حاصل نمایید.
تاریخ بروزرسانی: 1400/09/25
| ردیف | شرح | قیمت به تومان |
| 1 | قیمت پمپ سانتریفیوژ افقی طبقاتی ابارا Compact A 15 | 11,850,000 |
| 2 | قیمت پمپ سانتریفیوژ افقی طبقاتی ابارا Compact AM 15 | 12,450,000 |
| 3 | قیمت پمپ سانتریفیوژ افقی طبقاتی Ebara Compact BM 15 | 11,700,000 |
