پمپ وکیوم روغنی Leybold

مشخصات فنی پمپ وکیوم لیبولد روغنی

پمپ خلاء روغن در گردش روتاری وین یا پره دوار : این نوع پمپ وکیوم که می تواند تک مرحله ای یا دو مرحله ای باشد، در صنایع مختلف و زمینه های تحقیقاتی کاربرد دارد. این پمپ های خلا به عنوان پمپ پشتیبان برای وکیوم پمپ های روتس و خلاء بالا استفاده می شوند.

مدل Trivac و Sogevac لیبولد از نوع پمپ وکیوم روغن در گردش پره دوار می باشند.

پمپ وکیوم رینگ روغن اسکرو یا پیچی : پمپ های خلاء اقتصادی و هوشمند اسکرو با تنظیم سرعت توسط کنترلرهای پیشرفته، نیاز به تعمیر و نگهداری پمپ های وکیوم را پایین آورده و مصرف انرژی را بهینه می سازد. این سیستم های خلاء کاربرد گسترده ای دارند.

مدل Vacube لیبولد از نوع پمپ خلاء رینگ روغن پیچی یا اسکرو می باشد.

انواع پمپ خلا لیبولد

پمپ خلا لیبولد Trivac B

پمپ های خلاء روغنی سری D 4 B تا D 25 B هم با موتور سه فاز و هم با موتور تک فاز و پمپ های وکیوم روغنی سری D 40 B و D 65 B با موتور سه فاز کار می کنند.

جدول مشخصات فنی پمپ وکیوم روغنی Leybold Trivac B روتاری وین دو مرحله ای

* تمام مقادیر خلاء نهایی در جدول فوق ^4-10× 1 میلی بار است.

کاربردهای پمپ وکیوم روغنی لیبولد Trivac سری B دو مرحله ای

1. تبرید و تهویه مطبوع
2. سیستم های خشک کردن انجمادی
3. مهندسی مکانیک، الکتریک و محیط زیست
4. پمپ پشتیبان برای سیستم های خلاء بالا
5. صنایع شیمیایی و داروسازی
6. تولید لامپ و تیوب
7. دستگاه های تحقیقاتی در آزمایشگاه ها

مزایای پمپ وکیوم روغن در گردش لیبولد مدل Trivac B دو مرحله ای

1. دارای گواهینامه ATEX (کلاس 3)
2. سازگاری بالا با بخار آب
3. عملکرد مداوم تا فشار 1000 میلی بار
4. کنترلرها و گیج روغن برای دسترسی بهتر روی صفحه جلویی نصب شده اند.
5. قرارگیری ورودی و خروجی ها هم بصورت افقی و هم عمودی
6. بدنه داخلی قابل تعویض
7. مجهز به شیر کنترل ضد برگشت مکش (anti-suckback valve)
8. سهولت در تعمیر و نگهداری
9. ایده آل به عنوان پمپ پشتیبان
10. میزان نشت روغن بسیار کم در سیستم

پمپ خلا لیبولد Trivac B-DOT

این نوع پمپ خلاء روغنی روتاری وین، دو مرحله ای بوده و با روغن وکیوم به عنوان روانکار و آب بند کار می کند. این پمپ های وکیوم به واشرهای EPDM سازگار با روغن وکیوم مجهز شده اند.

جدول مشخصات فنی پمپ خلا روغن در گردش Leybold Trivac B-DOT دو مرحله ای

* تمام مقادیر خلاء نهایی در جدول فوق کوچکتر از ^1-10 ×6 میلی بار است.

کاربرد پمپ خلاء روغنی لیبولدTrivac B-DOT دو مرحله ای

 مناسب برای پر کردن مدار روغن ترمز در صنایع خودروسازی

مزایای پمپ وکیوم رینگ روغن Leybold Trivac B-DOT پره دوار

1. استفاده از واشرهای EPDM در فیلتر خروجی
2. سازگاری بالا با بخار آب
3. دارای بدنه داخلی قابل تعویض
4. تعمیر و نگهداری ساده
5. ایده آل به عنوان پمپ پشتیبان
6. مجهز به شیر کنترل ASB

پمپ خلا لیبولد مدل Trivac B-EX (پمپ وکیوم ضد انفجاری لیبولد)

این نوع پمپ وکیوم روغنی روتاری وین، به صورت دو مرحله ای عمل کرده و برای پمپاژ گازهای انفجاری ناحیه 0 گروه IIB3 و IIC مناسب است. طبق استاندارد ATEX این پمپ ها به سنسور دما در ورودی و خروجی مجهز شده اند.

جدول مشخصات فنی پمپ وکیوم رینگ روغن لیبولد سری Trivac B-EX ضد انفجاری

کاربرد های پمپ خلاء روغنی ضد انفجاری Leybold Trivac B-EX

1. تهویه مطبوع و تبرید
2. پمپ پشتیبان برای سیستم های خلاء بالا

پمپ خلاء لیبولد Trivac BCS

این نوع پمپ خلا روغنی روتاری وین نیز دو مرحله ای می باشد. طراحی بدنه داخلی این پمپ به گونه ای است که جداسازی و مونتاژ دوباره قطعات امکان پذیر است. موتور توسط کوپلینگ الاستیک به شفت پمپ متصل شده است.

جدول مشخصات فنی پمپ خلاء روغنی لیبولد سری Trivac BCS

کاربرد های پمپ وکیوم رینگ روغن لیبولد Trivac BCS

1. برای انتقال مواد خورنده و فعال
2. در نیمه رساناها
3. تولید خلاء های متوسط و بالا
4. پمپ پشتیبان جهت اتصال به روتس پمپ ها، دیفیوژن ها، توربو پمپ ها و کرایو پمپ ها

مزایای پمپ وکیوم روغن در گردش Leybold Trivac BCS

1. طراحی جمع و جور و کم حجم
2. عملکرد کم صدا و بدون لرزش
3. پمپ روغن تو کار
4. بیرینگ های روغن کاری شده
5. مجهز به شیر کنترل ASB
6. بدون جریان برگشتی روغن
7. سرعت پمپاژ بالا
8. مصرف انرژی پایین
9. تولید گرمای کم
10. مانیتورینگ و تنظیم دمای داخلی
11. مقاوم در برابر خوردگی (استنلس استیل)

پمپ خلا لیبولد Trivac E دو مرحله ای

روغن روتاری وین نیز دو مرحله ای می باشد. پمپ های وکیوم سری E  لیبولد از ویژگی های تکامل یافته تری مانند عملکرد آرام تر، اندازه کوچکتر و نیز سرویس راحت تر نسبت به سری B برخوردار می باشند.

جدول مشخصات فنی پمپ وکیوم روغن در گردش لیبولد Trivac Eروتاری وین

کاربردهای پمپ وکیوم روغنی Leybold Trivac سری E دو مرحله ای

1. طیف سنج های جرمی
2. نشت یاب ها
3. استریلیزاسیون
4. فرآیند خشک کردن انجمادی
5. آزمایشگاه های تحقیقاتی
6. پمپ پشتیبان برای سیستم های خلاء بالا

مزایای پمپ خلاء روغنی لیبولد مدل Trivac E روتاری وین

1. قابلیت اعتماد بالا
2. کم حجم
3. عملکرد بدون آلودگی صوتی
4. مصرف روغن پایین و سازگار با فیلتر EMI
5. جلوگیری از جریان برگشتی روغن
6. موتور سازگار با همه ولتاژها و فرکانس های ارسالی
7. آب بندی محکم و بدون نشتی
8. مناسب برای عملکرد مداوم تا فشار 1000 میلی بار
9. مصرف انرژی پایین
10. قابلیت سفارشی سازی

پمپ خلا لیبولد S 1,5 تک مرحله ای

 پمپ خلاء روغن در گردش Leybold Trivac s 1,5 روتاری وین، تک مرحله ای می باشد و توسط فلنج سوار بر موتور AC به حرکت در می آید.

جدول مشخصات فنی پمپ وکیوم رینگ روغن Leybold S 1,5 تک مرحله ای

کاربردهای پمپ خلاء رینگ روغن لیبولد سری S 1,5 تک مرحله ای

1. همه زمینه های خلاء که فشار نهایی پایین مورد نیاز است.
2. عملیات تخلیه در چرخه های تبریدی
3. برای ایجاد تنش، مکش و لیفتینگ
4. برای نصب تجهیزات موبایل

مزایای پمپ خلا روغنی Leybold مدل S 1,5 پره دوار

1. وزن سبک
2. فشار نهایی پایین
3. سازگاری بالا با بخار آب
4. بدون آلودگی صوتی
5. نحوه نصب و اتصالات آسان
6. سهولت در تعمیر و نگهداری

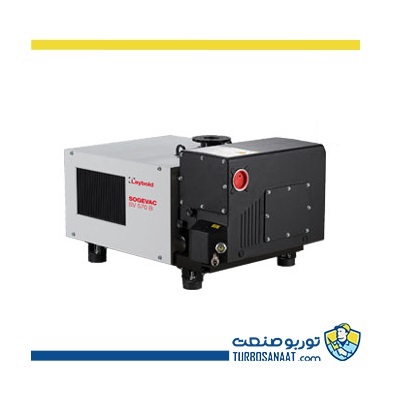

پمپ وکیوم لیبولد Sogevac NEO

متریال استفاده شده در این وکیوم پمپ ها می تواند استیل، آلومینیوم، آهن ریخته گری شده، اپوکسی رزین، فایبرگلاس یا پلیمرها باشند.

همه مدل های پمپ مکنده Sogevac مجهز به شیر ASB می باشند تا در هنگام توقف پمپ، این شیر ضد برگشت، مکش خط تخلیه را به سرعت و بصورت هیدرولیکی متوقف کند تا از افزایش فشار در مخزن مربوطه جلوگیری شود.

جدول مشخصات فنی پمپ خلاء رینگ روغن Leybold Sogevac سری NEO دو مرحله ای

* تمام مقادیر خلاء نهایی در جدول فوق کوچکتر از^3-10 × 1 میلی بار است.

کاربردهای پمپ خلاء روغنی Leybold Sogevac NEO دو مرحله ای

1. داروسازی
2. متالورژی
3. کوره ها
4. تبرید و تهویه مطبوع
5. سیستم های خشک کردن انجمادی
6. پمپ پشتیبان
7. تست نشتی
8. کامپوزیت ها و گاز زدایی

مزایای پمپ خلاء روغن در گردش لیبولد مدل Sogevac NEO دو مرحله ای

1. عملکرد یکپارچه از فشار اتمسفر تا فشار نهایی
2. سرعت پمپاژ بالا حتی در فشار پایین
3. بدون آلودگی صوتی و ارتعاش
4. فیلتر خروجی یکپارچه (جداسازی روغن و بخار از هوای خروجی با 99.9% بازدهی)
5. اشغال فضای کم و نصب آسان
6. مجهز به شیر تخلیه روغن

جدول مشخصات فنی پمپ وکیوم روغنی Leybold مدل Sogevac B تک مرحله

کاربرد پمپ خلاء رینگ روغن Leybold Sogevac B روتاری وین

1. صنعت چاپ
2. صنعت پتروشیمی
3. صنعت داروسازی
4. مصارف پزشکی
5. مصارف آزمایشگاهی
6. صنایع غذایی
7. صنایع خودروسازی
8. متالورژی
9. کوره ها و عملیات حرارتی
10. پوشش دهی با خلاء
11. پزشکی و تکنولوژی لیزر
12. خشک کردن و تصفیه روغن
13. پرس های تزریق پلاستیک
14. ورقه سازی

مزایای پمپ وکیوم روغن در گردش لیبولد مدل Sogevac سری B تک مرحله ای

1. راندمان کاری بالا
2. طول عمر بالا
3. طراحی بسیار مناسب
4. صدا و لرزش بسیار کم
5. احتیاج به تعمیر کم
6. گاز خروجی عاری از بخار روغن
7. خنک کاری با هوا (استاندارد) و خنک کاری با آب (انتخابی)
8. مجهز به لوازم جانبی متنوع
9. هر یک از قطعات قابلیت ساخت مجدد دارند.
10. روغن کاری یکپارچه بدون نیاز به لوله های خارجی
11. مجهز به سیستم برگشت روغن و شیر ASB
12. کنترل دمای پمپاژ
13. عمر بهینه ی روغن و فیلترهای خروجی
14. قابلیت اطمینان بالا
15. سرعت دورانی پایین که منجر به عمر بالای پمپ و کاهش میزان صدا می شود.
16. کارکرد با صدای کم در هر شرایط کاری
17. تعمیر و نگهداری ساده به دلیل دسترسی راحت به قطعات کلیدی

پمپ وکیوم لیبولد Sogevac BI تک مرحله ای

فشار نهایی پمپ های وکیوم سری BI نسبت به سری B ده برابر ارتقاء یافته است.

* در جدول فوق تمام مقادیر خلاء نهایی ≤ ^2-10 × 5 است.

کاربردهای پمپ وکیوم رینگ روغن Leybold Sogevac BI روتاری وین تک مرحله ای

1. طیف سنجی جرمی
2. آزمایشگاه ها
3. تبرید و تهویه مطبوع

مزایای پمپ وکیوم روغن در گردش لیبولد مدل Sogevac سری BI تک مرحله ای

1. فیلتر خروجی یکپارچه
2. سیستم برگشت روغن
3. پایداری سرعت در فشار کاری پایین
4. قابلیت اطمینان بالا
5. طراحی منحصر بفرد
6. مجهز به 2 کارتر روغن متفاوت

پمپ وکیوم Leybold Vacube اسکرو

این نوع پمپ مکنده روغنی لیبولد اسکرو، نسل جدیدی از پمپ های تک مرحله ای مجهز به تکنولوژی محرک سرعت متغیر (VSD) می باشد. همه ی پمپ های وکیوم این سری توسط کنترلرهای داخلی، طبق برنامه داده شده کنترل شده و با تنظیم سرعت موتور، عملکرد مناسبی را در محدوده خلاء های بالا ارائه می دهند.

پمپ های خلاء روغن در گردش Vacube در مدل های مختلفی موجود می باشند:

• مدل Vacube-i: ایده آل برای استفاده در سیستم های ساکشن مرکزی و عاری از بخار
• مدل Vacube-iH: مناسب برای کاربری هایی با ورودی بخار آب بوده و به دلیل سازگاری بالا با بخار آب، در مواردی که رطوبت وجود دارد بیشترین استفاده را دارد.
• مدل Vacube-iC: برای استفاده در سیکل های کوتاه مثل بسته بندی با خلاء یا خط تولید تجهیزات الکترونیکی از این مدل پمپ وکیوم لیبولد استفاده می شود.
• مدل Vacube-iCH: ترکیب مدل “iC” و “iH”، پمپ های Vacube-iCH را با کاربرد در سیکل های کوتاه و سازگار با بخار آب پیشنهاد می دهد.

جدول مشخصات فنی پمپ خلاء روغنی لیبولد Vacube تک مرحله ای Screw

* تمام مقادیر خلاء نهایی در جدول فوق 0.35 میلی بار است.

کاربردهای پمپ خلاء رینگ روغن Leybold Vacube اسکرو تک مرحله ای

1. بسته بندی
2. تولید تجهیزات الکترونیکی
3. صنایع چوبی
4. تولید شیشه
5. شکل دهی و فرم دهی پلاستیک ها، مواد بسته بندی، بطری ها وغیره
6. نگهداری مواد غذایی مانند کنسروها
7. فرآیندهای رطوبت زدایی
8. پوشش دهی با خلاء

مزایای پمپ وکیوم روغنی لیبولد مدل Vacube اسکرو تک مرحله ای

1. بازدهی بالای پمپ از طریق سیستم (VSD) و کنترلرهای داخلی
2. مجهز به سیستم پاورسیوینگ
3. سیستم نگهداری روغن پیشرفته
4. عملکرد آرام و بی صدا
5. کم حجم
6. حالت عملیاتی قابل برنامه ریزی
7. تعمیر و نگهداری ساده

پمپ خلا Leybold

پمپ های خلاء روغنی لیبولد برای عملکرد طولانی مدت در کاربردهای خلاء متوسط و بالا مناسب می باشند. پمپ های خلاء روغنی لیبولد بصورت تک مرحله ای یا دو مرحله ای موجود می باشند. در پمپ های مکنده روغنی، روغن تزریق شده نقش آب بندی، خنک کاری و روانکاری داشته و تنظیم بودن میزان روغن در گیج روغن، عمر بالای پمپ وکیوم را تضمین می کند. قیمت پمپ وکیوم روغنی  Leybold نسبت به کارایی آن بسیار مقرون به صرفه می باشد.

هنگام خرید اینترنتی پمپ وکیوم روغنی لیبولد باید به این نکته توجه شود که این نوع پمپ وکیوم به دلیل بخار روغن خروجی باید در محیطی با گردش هوا قرار گیرد.

مکانیزم و نحوه عملکرد پمپ وکیوم رینگ روغن لیبولد

نحوه عملکرد این وکیوم پمپ ها به این صورت است که با به حرکت درآمدن الکتروموتور، روتور کوپل شده به الکتروموتور پمپ وکیوم بصورت دورانی و خارج از مرکز در داخل استاتور به حرکت درمی آید. همزمان با چرخش روتور، روغن از مخزن به داخل سیلندر تزریق می شود.

فضای خالی ایجاد شده در داخل سیلندر توسط تیغه ها به سه قسمت تقسیم می شود. در بخش ورودی پمپ، با چرخش روتور، گاز و هوای موجود به فضای خالی ایجاد شده بین تیغه های روتور و استاتور منتقل شده و موجب ایجاد خلاء در ورودی می شود. با ادامه ی چرخش روتور، گاز و هوای محبوس شده در سیلندر توسط تیغه های روتور به سمت خروجی هدایت می شود و با ایجاد تراکم، به نیروی سوپاپ غلبه کرده و با باز کردن سوپاپ تخلیه انجام می شود.

در این مرحله از عملکرد پمپ مکنده، یک فیلتر قوی هوا را از روغن جدا کرده و روغن توسط سیستم برگشت روغن به مخزن برمی گردد. در نتیجه هوای خروجی عاری از روغن و هرگونه غبار و آلودگی است.

پمپ خلاء لیبولد در تولید فشار منفی بسیار ایده آل می باشد و با ایجاد حرکت دورانی و نیروی گریز از مرکز این عمل را انجام می دهد. از مزیت های مهم پمپ وکیوم روغنی لیبولد پایین آوردن فشار جو و رساندن آن به محدوده ی صفر می باشد. مقدار ارتفاع از سطح دریا در میزان خلاء تولیدی تاثیر گذار می باشد. وکیوم روغنی Leybold دارای طراحی منحصر به فردی می باشد، به این گونه که روتور موجود در این پمپ خلاء خارج از مرکز سیلندر پمپ است و زمانی که الکتروموتور شروع به کار می کند روتور را به چرخش در آورده و سبب می شود روغن از محفظه ی خود وارد سیلندر شود و سپس از شیار روتور تیغه ها خارج شده و توسط روتور 180 درجه چرخانده می شود که با فاصله ای بسیار نزدیک با سطح داخلی سیلندر به حرکت در می آید و هوا از یک سمت وارد شده و پس از تولید فشار پایین توسط مکانیزم پمپ خلاء از سمت دیگر خارج می شود پمپ وکیوم روغنی همیشه باید دارای روغن باشد و در صورت کارکرد پمپ بدون روغن یا با روغن کم، پمپ دچار خرابی می شود در پمپ وکیوم روغنی عمل خنک کاری توسط همان روغن موجود در پمپ وکیوم صورت می گیرد.

ویژگی های طراحی پمپ وکیوم لیبولد

پمپ های خلاء لیبولد دارای عملکرد خنک کاری پیوسته در زمان مناسب می باشند به همین دلیل دمای کاری بسیار مناسبی را دارا می باشند پمپ وکیوم روغنی لیبولد برای شرایط سخت طراحی شده است. مخزن روغن و دریچه ی آن ضد خورندگی می باشد و عمر روغن مصرفی در این پمپ وکیوم بالاتر از برند های مشابه است. این پمپ های خلاء به یک شیر یک طرفه مجهز شده اند که مانع از برگشت هوا در زمان خاموشی پمپ می شود.

پمپ وکیوم Leybold به دلیل کارکرد در دور پایین عمر بالایی دارد. وکیوم روغنی لیبولد دارای طراحی زیبا و کوچک می باشد که مشکلی برای حمل و نقل این پمپ ایجاد نخواهد کرد. تعمیرات وکیوم Leybold بسیار راحت بوده زیرا دسترسی به اجزای مهم این وکیوم روغنی آسان می باشد. وکیوم روغنی لیبولد توانایی تولید ظرفیت های بالا در فشار پایین را دارد.

تاریخچه Leybold

کمپانی لیبولد با 170 سال تجربه در زمینه تولید پمپ های وکیوم، پیوسته با بکارگیری تکنولوژی های ابداعی در ساخت انواع پمپ خلاء سعی در جلب رضایت مشتری داشته است. پمپ وکیوم لیبولد از برند های شناخته شده در جهان می باشد و در بازار ایران طرفدار های خاص خودش را دارد. لیبولد همواره در ساخت پمپ های خلاء روغنی روتاری، پمپ های وکیوم روغنی اسکرو، پمپ های خلاء خشک، روتس پمپ ها وغیره پیشگام می باشد.

لیست قیمت پمپ وکیوم روغن در گردش Leybold

با عرض پوزش کلیه قیمت ها تغییر کرده است، لطفا جهت استعلام قیمت خرید با واحد فروش تماس حاصل نمایید.
