مشخصات فنی

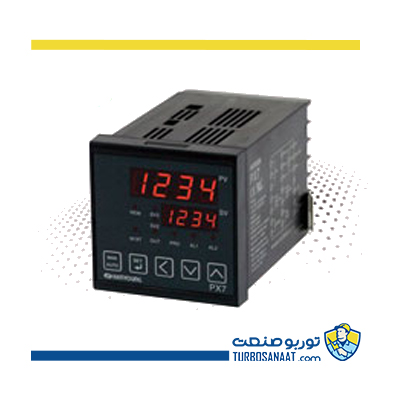

کنترلر دما Hanyoung سری PX
مشخصات کلی کنترلر هانیانگ سری PX:
کنترلر دمای هانیانگ سری PX، یک مدل کنترلر دما با چند ورودی/ خروجی و با مدهای کنترلری Universal (گرمایش یا سرمایش) و سرمایش/ گرمایش همزمان می باشد. همچنین این کنترلر دارای مد کنترلی PID و تابع فازی می باشد. کنترلر های سری PX، قابلیت انتخاب خروجی آلارم قطع گرمایش (HBA) را دارند. این کنترلر دما دارای پروتکل ارتباطی RS485 و RS422 است.
جدول انتخاب کد فنی کنترلر دمای هانیانگ سری PX
توضیحات | کد | مدل | |||
کنترلر دمای چند ورودی/ خروجی | PX- | ||||
72(H)×72(W) mm | 7 | ابعاد | |||
96(H)×96(H) mm | 9 | ||||
نوع UNIVERSAL (گرمایش یا سرمایش) | 0 | نوع کنترل | |||
نوع سرمایش/ گرمایش (خروجی کنترل همزمان) | 1 | ||||
NONE | 0 | سفارشی | |||
PX7: RS485/422, OUT2, REM (Remote Input: 4-20mA DC)
PX9: RS485/422, HBA 2 Contact, REM (Remote Input: 4-20mA DC) |
1 | ||||
RS485/422, OUT2, HBA 1 Contact | 2 | ||||
Contact Input (DI), OUT2, HBA, 1 Contact | 3 |
مدل های موجود کنترلر دمای هانیانگ سری PX
کد فنی | مشخصات فنی |
PX7-00 | کنترلر قابل برنامه ریزی (1 گروه، 10 پله)، یک عدد رله با کنتاکت باز و بسته یا استفاده به صورت PID، دو عدد آلارم کنتاکت باز، خروجی SSR و خروجی 4 تا 20 میلی آمپر و RET/ سایز 72×72 |
PX9-00 | کنترلر قابل برنامه ریزی (1 گروه، 10 پله)، یک عدد رله با کنتاکت باز و بسته یا استفاده به صورت PID، دو عدد آلارم کنتاکت باز، خروجی SSR و خروجی 4 تا 20 میلی آمپر و RET/ سایز 96×96 |
PX9-11 | کنترلر قابل برنامه ریزی (1 گروه، 10 پله)، یک عدد رله با کنتاکت باز و بسته یا استفاده به صورت PID، گرمایش و سرمایش همزمان، دو عدد رله آلارم قطع سنسور و یا دمای بالاتر از محدوده تعریف شده، خروجی SSR و خروجی 4 تا 20 میلی آمپر و ورودی ریموت 4 تا 20 میلی آمپر و خروجی RS485/422 |
PX9-01 | کنترلر قابل برنامه ریزی (1 گروه، 10 پله)، یک عدد رله با کنتاکت باز و بسته یا استفاده به صورت PID، دو عدد رله آلارم قطع سنسور و یا دمای بالاتر از محدوده تعریف شده، خروجی SSR و خروجی 4 تا 20 میلی آمپر و ورودی ریموت 4 تا 20 میلی آمپر و خروجی RS485/422 |
جدول مشخصات فنی کنترلر دمای هانیانگ سری PX
مشخصات ورودی | نوع ورودی | ترموکوپل K,J, E, T, R, B, S, L, N, U, W, PL2 | |
Pt100 Ω, KPt100 Ω | |||
1-5VDC, -10-20mV, 0-100mV, 4-20mA
(250Ω مقاومت خارجی وصل کنید) |
|||
زمان نمونه گیری از ورودی | 250 میلی ثانیه (با انتخاب ریموت 500 میلی ثانیه) | ||
رزولوشن نمایش ورودی | معمولا کمتر از نقطه دسیمال | ||
امپدانس ورودی | حداقل 1MΩ، (ترموکوپل، ورودی ولتاژ DC) | ||
مقاومت مجاز منبع سیگنال | ترموکوپل حداکثر 250Ω، ولتاژ DC حداکثر 2kΩ | ||
مقاومت سیم بندی مجاز | RTD حداکثر 10Ω | ||
ولتاژ ورودی مجاز | بین ±10V (ترموکوپل، RTD، ولتاژ DC (mV))، بین ±20V (ولتاژ DC (V)) | ||
مقیاس | -1999~9999 (SL-L > SL-H) | ||
خطای جبران اتصال سرد | ±1.5 °C (15~35 °C), ±2.0 °C (0~50 °C) | ||
تشخیص قطعی سیگنال ورودی | OFF, UP/ DOWN (Thermocouple), UP Scale (RTD) | ||
کارائی | دقت نمایشگر | ±0.1%FS و ±1 رقم، (ترموکوپل K, J, E, T, L, U, W, PL2)
±0.15FS و ±1 رقم، (ترموکوپل R, B, S) ±0.2FS و ±1 رقم، (ترموکوپل N) ±0.1FS و ±1 رقم، RTD (KPt100Ω, Pt100Ω)، ولتاژ DC |
|
منبع تغذیه خارجی | 24VDC، حداکثر 20mA (زمانی که از خروجی Retransmission استفاده می شود، نمی تواند از منبع تغذیه خارجی استفاده کرد) | ||
مقاومت عایقی | حداقل 20 مگا اهم ( 500 ولت مستقیم)- ترمینال اول، ترمینال دوم- بین ترمینال زمین | ||
قدرت دی الکتریک | 2300 VAC, 50/60Hz برای یک دقیقه- ترمینال اول، ترمینال دوم- بین ترمینال زمین | ||
1500 VAC, 50/60Hz برای یک دقیقه- ترمینال دوم- بین F.G) | |||
خروجی و فانکشن کنترلی | نوع کنترل | PID خود تنظیم | |
عملکرد کنترلی | انتخابی موقت عملکرد معکوس(گرمایش) ، عملکرد مستقیم(سرمایش) | ||
تنظیمات رنج | همانند جدول رنج ورودی | ||
ورودی کنتاکت (DI) | سه نوع دمایی را انتخاب کنید که به عنوان کنتاکت خارجی انتخاب شده است | ||
دو نوع تنظیم خودکار | Target value/ low target value auto tuning | ||
باند تناسبی | 0.1~999.9% (سرمایش/ گرمایش نوع: 0.0~999.9%) | ||
زمان انتگرالی | OFF, 1~6000 sec | ||
زمان مشتقی | OFF, 1~6000 sec | ||
ضد تنظیم مجدد (A.R.W) | اتوماتیک، 50.0~200.0% (باند تناسبی) | ||
کنترل ON/OFF | نوع خروجی را بر اساس پارامترها انتخاب کنید | ||
انتخاب PID | Zone PID, group PID | ||
انتخاب مد کنترلی | انتخاب ورودی ریموت قابل برنامه ریزی/ محلی | ||
ریست دستی | هنگامی که زمان انتگرالی خاموش است به عنوان ریست دستی انتخاب شود | ||
خروجی با قطع ورودی | زمانی که ورودی قطع است، خروجی را تعیین کنید | ||
هیسترزیس نوع منظم | 0.0~100.0%FS (خروجی ON/OFF، خروجی alarm، خروجی HBA) | ||
هیسترزیس نوع سرمایش/ گرمایش | 0.0~100.0%FS خروجی ON/OFF | ||
تنظیمات نقطه مرده سرمایش/ گرمایش | -100.0~50.0% (باند تناسبی) | ||
تابع فازی | عملکرد فازی را توسط پارامترها تعیین کنید | ||
کنترل قابل برنامه ریزی | مد کنترلی توسط پارامترها انتخاب شود (1pattern/ 10segments) | ||
HBA | امکان استفاده از آن با خروجی ON/OFF و کنترل تناسبی زمان وجود دارد (با این حال می توان آن را با خروجی جریان و خروجی سرمایش و تشخیص امکان ناپذیر با زمان ON/OFF کمتر از 0.2 ثانیه استفاده کرد.) | ||
نوع آلارم | 22 نوع (انتخابی توسط پارامترها) | ||
خروجی ها | خروجی کنترلی | رله | ظرفیت کنتاکت: 1C, 240VAC, 3A, 30VDC 3A (مقاومت بار)
قدرت تفکیک زمانی: بین 0.1% و 10 میلی ثانیه |
SSR | بیشتر از تقریبا 24VDC (حداقل 600Ω با مقاومتی)، با قطع اتصال، محدودیت بین تقریبا 30mA
قدرت تفکیک زمانی: بین 0.1% و 10 میلی ثانیه |
||
SCR | 4-20mA DC (مقاومت بار کمتر از 600Ω)
دقت: ±0.3FS (محدوده 4-20mADC) قدرت تفکیک زمانی: تقریبا 3000 |
||
خروجی آلارم | آلارم دما (رله) | 2×1a contact (PX7), 3×1a contact (PX9)
240V AC, 3A, 30V DC, 3A (مقاومت بار) |
|
خروجی مخابره | RET | 4-20mA DC (مقاومت بار کمتر از 600Ω)
دقت: ±0.3%FS (رنج 4-20mA) قدرت تفکیک زمانی: تقریبا 3000 |
|
مشخصات عمومی | ولتاژ تغذیه | 100-240 V AC ,50-60Hz | |
نوسان ولتاژ | ±10% ولتاژ تغذیه | ||
مصرف توان | ماکزیمم 10 ولت آمپر | ||
دمای محیط | 0 الی 50 درجه سانتیگراد | ||
رطوبت محیط | 35~85%RH (بدون وجود میعانات) | ||
دمای نگهداری | -25~65 ͦC | ||
وزن | 472 گرم (PX9) ، 344 گرم (PX7) |
ابعاد کنترلر دمای هانیانگ سری PX
مدل PX9مدل PX7
دیاگرام اتصالات سنسور هانیانگ سری PX
مدل PX9مدل PX7
