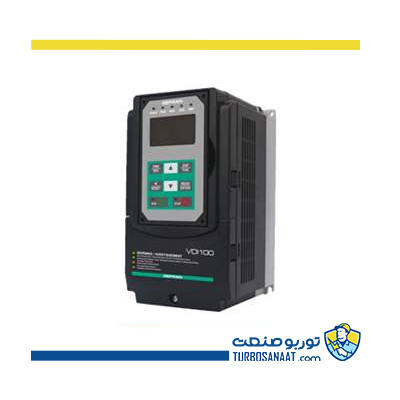

اینورتر GEFRAN VDI100

مشخصات فنی اینورتر جفران سری VDI100

اینورتر های سری VDI100 جفران، اینورتر های فول وکتور کاربری عمومی می باشند که در رنج 0.75 کیلووات تا 45 کیلووات تولید می شوند.

ولتاژ تغذیه این اینورتر ها 3 فاز 380 تا 480 ولت متناوب با فرکانس 50 تا 60 هرتز می باشد.

اینورتر های سری VDI100 ، کاربرد های وسیعی از سیستم های اتوماسیون مدرن را پوشش می دهد. این اینورتر ها برای موتور های آسنکرون ، موتور های مغناطیس دائم SPM و موتور های IPM، قابل استفاده می باشد.

این اینورتر ها دارای گواهینامه CE, cULus می باشد.

کاربرد اینورتر جفران VDI100

• نوار نقاله ها و ماشین آلات انتقال
• ماشن آلات تولید کاغذ
• ماشین الات ابزارسازی
• ماشین آلات کار با چوب
• سیستم های پمپ و HVAC
• ماشین الات پارچه و منسوجات
• بالابر ها
• ماشین آلات فرآیند لاستیک و پلاستیک
• ماشین آلات ساخت سیم و کابل

ویژگی های بارز درایو جفران Gefran سری VDI100

• قابل استفاده برای موتور های آسنکرون و موتور های سنکرون (موتور های مغناطیس دائم درونی و مغناطیس دائم بیرونی)
• مد های کنترلی تنظیمات شامل: V/F ،V/F + انکودر، SLV (وکتور کنترل حلقه باز)، PMSLV ( وکتور کنترل حلقه باز برای موتور های مغناطیس دائم)، PMSV (وکتور کنترل حلقه بسته برای موتور مغناطیس دائم)
• فرکانس خروجی ماکزیمم تا 599 هرتز
• دارای فیلتر EMC داخلی برای اینورتر ها تا 45 کیلووات
• دارای ماژول ترمز دینامیکی داخلی برای اینورتر ها تا 30 کیلووات
• دارای مدیریت کاربری سنگین و سبک
• دارای نرم افزار برنامه نویسی چند زبانه
• دارای PLC مقدماتی داخلی
• دارای کی پد برنامه نویسی جدا شونده و متصل به اینورتر
• دارای دو ورودی آنالوگ: AI1: -10~10V / 0~10V، AI2: 0~10V / 4~20mA
• دارای 2 خروجی آنالوگ: AO1:0~10V، AO2:0~10v/4~20mA
• دارای 8 ورودی دیجیتال (PNP/NPN)
• دارای خروجی های دیجیتال: 2 عدد برای اینورتر های سایز 1، و یک عدد برای مابقی سایز ها
• دارای خروجی های رله ایی: یک عدد برای اینورتر های سایز 1، و 2 عدد برای مابقی سایز ها
• دارای ورودی خروجی های دیگر مانند: ورودی PTC (AI1)، ورودی پالس (32کیلوهرتز)، خروجی پالس (32کیلوهرتز)
• دارای لاین سریال RS485 (پروتکل MODBUS RTU/ASCII)
• قابلیت ارتباط با اکثر فیلدباس های رایج مثل : ProfiBus, CANopen, DeviceNet, TCP-IP
• دارای درجه حفاظت IP20/NEMA1 و کاوراستاندارد متحرک جهت جلوگیری از ورود گرد و غبار

فانکشن های استاندارد درایو Gefran سری VDI100

• خود تنظیم AUTO-TUNING
• رنج جریان دوتایی
• ترمز دینامیکی
• کنترل ترمز مکانیکی
• PLC ساده
• کنترل PID
• SOFT PWM
• کنترل دقیق
• جستجوی سرعت
• وکتورکنترل حلقه بسته با انکودر
• دارای پیش تنظیم های کاربردی
• ارتباط MODBUS

آپشن ها و تجهیزات جانبی اینورتر جفران VDI100

• صفحه کلید LCD دارای حافظه داخلی
• کابل اتصال به کامپیوتر (RJ45/USB)
• یونیت ترمز
• کارت های توسعه انکودر
• ماژول های ارتباط فیلدباس شامل: Profibus، Canopen، Devicenet، TCPIP
• فیلتر هایEMC خارجی
• مقاومت های ترمز
• چوک ها

مشخصات جریان و توان اینورتر Gefran سری VDI100 ولتاژ 400 ولت

* وزن اینورتر با فیلتر

مشخصات فنی اینورتر جفران سری VDI100

مشخصات کنترلی

• مد های کنترلی:
  • مد های کنترلی تنظیمات شامل : V/F ، V/F + انکودر،
  • SLV (وکتور کنترل حلقه باز)
  • PMSLV (وکتورکنترل حلقه باز برای موتور های مغناطیس دائم)
  • PMSV (وکتور کنترل حلقه بسته برای موتور مغناطیس دائم)
• دقت کنترل سرعت:
  • ±1% ((SLV, overload 200% and control range 1 : 30 (60….2Hz ; 50…1.6Hz)
  • ±1% ((SLV, overload 150% and control range 1 : 50 (60….1.2Hz ; 50…1Hz)
  • ±1.5% (V/f open-loop, overload 150% and control range 1 : 40 / 60….1.5Hz ; 50…1.25Hz), ±0.1% (SV)
• رنج فرکانس خروجی: 0.1~599 هرتز
• رزولوشن فرکانس خروجی: 0.01 هرتز
• تولرانس اضافه بار:
  • Heavy Duty Mode (HD): 150% rated current for 60sec, 200% rated current for 2 sec. (Factory default)
  • Normal Duty Mode (ND): 120% rated current for 60sec
• سیگنال تنظیمات فرکانس: 0 to +10V, -10V to +10V, 4 to 20mA or pulse train input
• زمان افزایش و کاهش شتاب: (0.0sec ~ 6000.0sec (separate acceleration and deceleration time set
• مشخصات ولتاژ/فرکانس: 15 fixed + one customized V/f pattern
• یونیت ترمز: مقاومت ترمز داخلی برای توان های 0.75 تا 30 کیلووات HD
• نمایشگر: دارای کی پد LED با 5 رقم نمایش سون-سگمنت
• فانکشن های کنترلی اصلی: اتوتیونینگ، Zero Servo، کنترل گشتاور، کنترل موقعیت، Droop ،Soft-PWM، حفاظت اضافه بار، ترمز دینامیکی، جستجوی سرعت، پیمایش فرکانس، رس استارت در حالت قطع گذرای برق، کنترل PID، تصحیح گشتاور اتوماتیک، تصحیح لغزش، ارتباط RS-485، کنترل حلقه بسته با انکودر، فانکشن PLC ساده، 2خروجی انالوگ، ورودی های اجازه راه اندازی، پیش تنظیمات کارخانه
• فانکشن های دیگر: رکورد روشن شدن درایو و زمان کارکرد، رکورد هیستئوری 4 خطا و رکورد آخرین حالت خطا، فانکشن مدیریت انرژی، حفاظت فقدان فاز، ترمز DC، کنترل ترمز مکانیکی، Dwell، منحنی S افزایش و کاهش شتاب، پالس ورودی/خروجی، نمایش واحد مهندسی، انتخاب PNP/NPN

مشخصات حفاظتی

• جلوگیری از توقف (STALL PROTECTION): در حین افزایش و کاهش شتاب
• حفاظت اضافه جریان و خروجی حفاظت اتصال کوتاه: وقتی که جریان از 200 درصد جریان نامی اینورتر عبور کند.
• حفاظت اضافه بار موتور (OL2): منحنی حفاظت اضافه بار الکتریکی
• حفاظت اضافه ولتاژ (OV):

OV threshold = 820Vdc

• حفاظت آندرولتاژ (UV):

UV threshold = 380Vdc

• حفاظت گرمایی (OH): سنسور ترمیستور بر روی هیت سینک
• حفاظت خطای زمین (GF): حفاظت با مدار تشخیص جریان
• نمایشگر شارژ: زمانیکه ولتاژ DC مدار اصلی بزرگت مساوی 50ولت بشود چراغ LED شارژ روشن می شود.
• حفاظت از دست رفتن فاز خروجی (OPL): اگر فانکشن OPL عمل کند گردش موتور بصورت اتوماتیک متوقف می شود.
• درجه حفاظت بدنه: دارای درجه حفاظت IP20/NEMA1 و کاوراستاندارد متحرک جهت جلوگیری از ورود گرد و غبار

شرایط محیطی

• دمای عملکرد:
  • (without anti dust cover) -10°C~+50°C
  • (with anti dust cover) -10°C~+40°C
  • Up to +60°C with derating
• دمای نگهداری: °70+~°20-
• رطوبت: 95% RH یا کمتر (تعریق نباید وجود داشته باشد.)
• ارتفاع: 1000 متر و یا کمتر
