اینورتر INVT GD200A

فروش درایو INVT GD200A

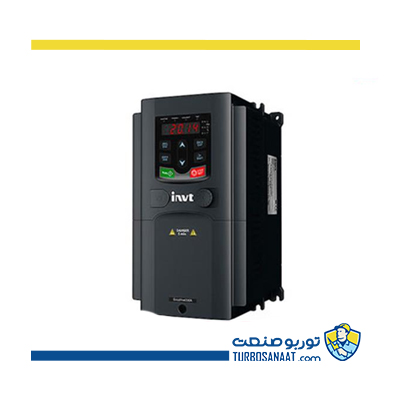

اینورتر یا درایو INVT GD200A یا Goodrive200A دارای ورودی سه فاز 380 ولت با توان 0.75 الی 500 کیلووات است. شرکت توربو صنعت تامین کننده و عرضه کننده اینورترهای INVT GD200A می باشد.

مشخصات فنی اینورتر اینوت GD200A

اینورتر سه فاز اینوت GD200A از طریق دو مد کنترلی وکتور و V/F، کنترل و محافظت از موتورهای سه فاز آسنکرون را انجام می دهد و همچنین دارای مشخصه Dual Rating مناسب برای هر دو کاربری سبک (نوع P) و کاربری سنگین (نوع G) می باشد.

این اینورترها انتخابی مناسب برای کاربردهای بوستر پمپ و بوستر کمپرسورها هستند و همچنین توانایی کنترل 2 پمپ دیگر بدون نیاز به PLC را دارند.

مشخصات فنی اینورتر INVT مدل GD200A
مشخصات ورودی	ولتاژ (ولت)	سه فاز 380 (%15-) تا 440 ولت (%10+)
	جریان (آمپر)	به جدول جریان و توان مراجعه شود.
	فرکانس (هرتز)	50 یا 60 هرتز، محدوده مجاز: 47 الی 63
مشخصات خروجی	ولتاژ (ولت)	از ولتاژ 0 تا ولتاژ ورودی
	جریان (آمپر)	به جدول جریان و توان مراجعه شود.
	توان (کیلووات)	به جدول جریان و توان مراجعه شود.
	فرکانس (هرتز)	0 الی 400
مشخصات کنترلی	مد کنترلی	مد کنترلی SVC و SVPWM
	گشتاور راه اندازی	برای موتور آسنکرون: 150% در فرکانس 0.5 هرتز در مد کنترلی SVC
	ماکزیمم فرکانس خروجی	400 هرتز
	نسبت تنظیم سرعت	برای موتور آسنکرون: نسبت 1:100 در مد کنترلی SVC ( کنترل برداری حلقه باز)
	ظرفیت اضافه بار با توجه به نوع بار (بار گشتاور ثابت، بار گشتاور متغیر)	نوع بار G: گشتاور ثابت قابلیت تحمل اضافه بار تا: 150 درصد جریان نامی به مدت 1 دقیقه 180 درصد جریان نامی به مدت 10 ثانیه 200 درصد جریان نامی به مدت 1 ثانیه نوع بار P: گشتاور متغیر قابلیت تحمل اضافه بار تا: 120 درصد جریان نامی به مدت 1 دقیقه 180 درصد جریان نامی به مدت 10 ثانیه
تعداد ورودی و خروجی های آنالوگ	1 ورودی 0 تا 10 ولت، 0 تا 20 میلی آمپر (AI2) و 1 کانال ورودی 10- تا 10+ ولت (AI3) 2 خروجی 0 تا 10 ولت، 0 تا 20 میلی آمپر(AO1,AO2)
تعداد ورودی و خروجی های دیجیتال	8 ورودی با فرکانس حداکثر 1 کیلو هرتز و 1 ورودی و 1 خروجی سرعت بالا با فرکانس 50 کیلوهرتز 1 خروجی ترانزیستوری Y1 و 2 خروجی قابل برنامه ریزی رله ای RO1, RO2
شرایط محیط نصب	دما: 10- تا 50 درجه سانتی گراد (برای دماهای بالای 40 درجه به ازای هر درجه افزایش حرارت 3 درصد از توان اینورتر کم می شود.) ارتفاع: 0 الی 1000 متر (برای ارتفاع بالای 1000 متر، به ازای هر 100 متر 1 درصد از توان اینورتر کم می شود.) رطوبت: رطوبت محیط باید کم تر از 90 درصد باشد.
روش نصب	دیواری، فلنجی و ایستاده روی زمین
درجه حفاظت بدنه	IP 20

جریان و توان اینورتر INVT مدل GD200A
مدل	بار گشتاور متغیر			بار گشتاور ثابت
مدل	توان خروجی (کیلووات)	جریان ورودی (آمپر)	جریان خروجی (آمپر)	توان خروجی (کیلووات)	جریان ورودی (آمپر)	جریان خروجی (آمپر)
GD200A-0R7G-4	–	–	–	0.75	3.4	2.5
GD200A-1R5G-4	–	–	–	1.5	5	3.7
GD200A-2R2G-4	–	–	–	2.2	5.8	5
GD200A-004G/5R5P-4	5.5	19.5	14	4	13.5	9.5
GD200A-5R5G/7R5P-4	7.5	25	18.5	5.5	19.5	14
GD200A-7R5G/011P-4	11	32	25	7.5	25	18.5
GD200A-011G/015P-4	15	40	32	11	32	25
GD200A-015G/018P-4	18.5	45	38	15	40	32
GD200A-018G/022P-4	22	56	45	18.5	47	28
GD200A-022G/030P-4	30	70	60	22	56	45
GD200A-030G/037P-4	37	80	75	30	70	60
GD200A-037G/045P-4	45	94	92	37	80	75
GD200A-045G/055P-4	55	128	115	45	94	92
GD200A-055G/075P-4	75	160	150	55	128	115
GD200A-075G/090P-4	90	190	180	75	160	150
GD200A-090G/110P-4	110	225	215	90	190	180
GD200A-110G/132P-4	132	265	260	110	225	215
GD200A-132G/160P-4	160	310	305	132	265	260
GD200A-160G/185P-4	185	345	340	160	310	305
GD200A-185G/200P-4	200	385	380	185	345	340
GD200A-200G/220P-4	220	430	425	200	385	380
GD200A-220G/250P-4	250	485	480	220	430	425
GD200A-250G/280P-4	280	545	530	250	485	480
GD200A-280G/315P-4	315	610	600	280	545	530
GD200A-315G/355P-4	355	625	650	315	610	600
GD200A-355G/400P-4	400	715	720	355	625	650
GD200A-400G-4	–	–	–	400	715	720
GD200A-450G-4	–	–	–	450	840	820
GD200A-500G-4	–	–	–	500	890	860

نحوه پلاک خوانی اینورتر اینوت مدل GD200A

پلاک اینورتر اینوت GD200A سه فاز 37 کیلووات

نحوه پلاک خوانی درایو INVT GD200A
شماره	عنوان	توضیح مختصر	اطلاعات مربوطه
1	مدل محصول	مدل GD200A	Goodrive200A
2 و 4	توان خروجی	توان + نوع بار	011: 11 کیلووات 015: 15 کیلووات G: بار گشتاور ثابت P: بار گشتاور متغیر
3 و 5	نوع بار	توان + نوع بار
6	ولتاژ ورودی	رنج ولتاژ	4: سه فاز 380 ولت

ابعاد اینورتر INVT GD200A

ابعاد درایو اینوت GD200A سه فاز 380 ولت برای نصب دیواری
مدل	W1 عرض (میلی متر)	H1 ارتفاع (میلی متر)	D1 عمق (میلی متر)
0R7G-2R2G	126	186	155
004G/5R5P-5R5G/7R5P	146	256	171
7R5G/011P-015G/018P	170	320	199.6
018G/022P	230	342	219.4
022G/030P-030G/037P	255	407	245.6
037G/045P-055G/075P	270	555	332.6
075G/090P-110G/132P	325	680	373.6
132G/160P-200G/220P	500	870	368.4
220G/250P-315G/355P	680	960	387.9

دیاگرام ورودی خروجی های اصلی اینورتر اینوت GD200A

قسمت فیوز، راکتور DC، مقاومت ترمز، راکتور ورودی فیلتر ورودی، راکتور خروجی و فیلتر خروجی به صورت آپشنال می باشند.

ترمینال های P1 و + به صورت پیش فرض بهم متصل هستند و در صورت نیاز به اتصال راکتور خارجی DC باید جامپر بین این دو ترمینال حذف شود. در اینورترهای زیر 37 کیلووات توان این جامپر در دسترس نیست. ترمینال PB در اینورترهای بالای 37 کیلووات در دسترس نیست. ترمینال های A1 و A2 به صورت آپشنال هستند یا در اینورترها وجود ندارند یا قابل استفاده نیستند.

ترمینال پاور اینورتر اینوت GD200A

عملکرد ترمینال های مدار اصلی درایو اینوت GD200A
ترمینال	عملکرد ترمینال
R, S, T	برق ورودی در درایو سه فاز AC
PB, (+)	اتصال به مقاومت ترمز خارجی
(+), (-)	DC bus یا DBU اتصال یونیت ترمز خارجی
U, V, W	خروجی سه فاز AC جهت اتصال به الکتروموتور
	اتصال به ارت یا PE

دیاگرام ورودی خروجی های کنترلی اینورتر اینوت GD200A

اجزای درایو اینوت GD200A

(به عنوان مثال بررسی اجزا و ساختار اینورتر INVT سه فاز 30 کیلووات)

پورت کی پد خارجی
در پوش بالایی اینورتر
کی پد
فن خنک کننده
اتصال کابل فلت
پلاک اینورتر
کاور جانبی
ترمینال های فرمان
ترمینال های برق اصلی
ورودی کابل برق
نشانگر برق
لیبل مدل
درپوش پایینی

کاربرد اینورتر INVT GD200A

بوستر پمپ های ساختمانی و آتش نشانی
نوار نقاله
بالمیل
اکسترودر
برج خنک کننده
کمپرسور صنعتی
پمپ و شناور
ماشین آلات سیم و کابل
دستگاه هواساز

مزایای اینورتر اینوت GD200A

تنظیم و کنترل دقیق و خودکار (Auto Tuning) موتور به دو صورت استاتیک و دینامیک
کنترل برداری حلقه باز Open Loop Vector بسیار پیشرفته
کنترل ولتاژ و جریان به طور کامل و کاهش زمان خطای اضافه جریان و اضافه ولتاژ
ترمز های چندگانه و امکان توقف سریع
دارای کنترل گشتاور Torque Control دقیق

ویژگی های درایو INVT GD200A

مد کنترلی V/F و SVC
گشتاور راه اندازی 150% گشتاور نامی در فرکانس 0.5 هرتز
دارای یونیت ترمز داخلی تا توان 37 کیلووات، در توان های بیشتر از 37 کیلووات به صورت آپشنال تهیه می شود.
تنظیم دقیق و خودکار Auto Tuning پارامترها برای درایو بهتر موتور
دارای Water supply function ساده برای کنترل پمپ و منابع آبی
دارای پورت ارتباطی RS-485 (Modbus)
دارای PLC و تایمر داخلی
کنترلر PID حرفه ای با امکان کنترل دقیق دبی، دما و غیره، امکان تنظیم هوشمند خروجی جهت به حداقل رساندن مصرف انرژی در پمپ و فن
فیلتر EMC داخلی در جهت کاهش انتشار نویز مطابق با استاندارد IEC61800-3 C3
مشخصه Dual-Rating، مناسب هر دو نوع کاربری سبک و سنگین و کاهش هزینه ها
دارای کی پد جداشونده با امکان نصب روی درب تابلو با امکان ذخیره تنظیمات
دارای 30 عملکرد حفاظتی از قبیل اضافه جریان، اضافه ولتاژ، اضافه بار و غیره

آپشن Water Supply

در اینورتر اینوت GD200A با استفاده از این آپشن و تنظیم پارامترهای مربوط به آن، یک پمپ را به عنوان پمپ اصلی و دور متغیر و دو پمپ دیگر را به عنوان پمپ کمکی در دور ثابت می توان کنترل کرد. همچنین از ترانسمیتر فشار بدون استفاده از هیچ کارتی به عنوان فیدبک فشار استفاده می کنیم.
