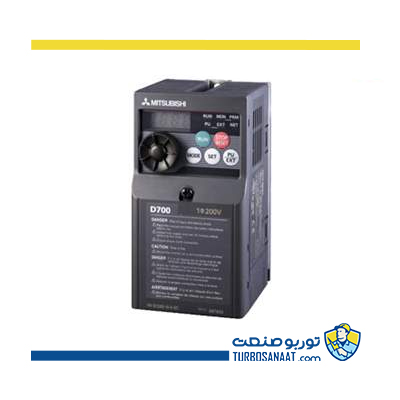

اینورتر MITSUBISHI مدل FR-D700SC

مشخصات فنی اینورتر میتسوبیشی D700 SC

هدف اصلی تولید اینورتر های مدل FR-D700 تولید یک درایو کوچک و مقرون به صرفه با کارایی بالا برای فضا های کوچک می باشد.

کاربرد اینورتر میتسوبیشی D700 SC

• نوار نقاله
• ابزارآلات ماشین کاری
• درب های اتوماتیک

ویژگی های بارز اینورتر MITSUBISHI مدل FR-D700SC

• کارکرد آسان

وجود ترمینال های فنری در مدار کنترلی سیم بندی را بسیار آسان کرده است. حالت فنری در اتصال ترمینال ها از بروز خطا هنگام لرزش جلوگیری می کند.

سیم بندی مدار قدرت، ترمینال های پیچی می باشد.

• پارامتر دهی ساده

با استفاده از نرم افزار FR-configurator، دسترسی به کلیه پارامتر های درایو و تغییر آنها بسیار آسان می باشد.

• کی پد کنترلی

کی پد کنترلی این درایو، دارای صفحه نمایش LED با وضوح بالا می باشد و لذا دسترسی و خواندن پارامتر ها و آلارم ها به راحتی فراهم می کند.

جهت سهولت در کنترل تنظیمات یک ولوم روی کی پد تعبیه شده که با استفاده از آن می توان به سرعت و یا یک به یک اعداد نمایش داده شده بر روی نمایشگر را تغییر داد.

• قابلیت اتصال آسان به شبکه MODBUS

اینورتر های سری FR-D700 ، توسط درگاه RS-485 قابلیت اتصال به شبکه های صنعتی و یا PC را دارد . این مدل پروتکل MODBUS RTU را نیز ساپورت می کند و با استاندارد های بین المللی از جمله ROHS,GOST,CUL,UL,CE سازگار می باشد.

• خروجی های دیجیتال قابل برنامه ریزی

خروجی دیجیتال این مدل اینورتر قابلیت برنامه ریزی را دارند و در کاربرد های مختلف مورد استفاده قرار می گیرند.

• استارت مجدد خودکار پس از بروز مشکل در تغذیه

در کاربرد هایی مثل فن و پمپ، بعد از وصل دوباره تغذیه موتور بدون نیاز به توقف کامل بصورت خودکاراز آخرین دور خود شروع به ادامه حرکت می کند.

• سرویس و نگهداری سریع و آسان

فن های نصب شده روی اینورتر که جهت خنک کاری اینورتر می باشد بصورت ماژولار بوده و در صورت بروز مشکل در زمان کمتر از 10 ثانیه تمیزکاری و تعویض می گردد.

• کاهش کنترل شده سرعت در هنگام قطعی برق

چنانچه در حین کار قطعی برق رخ دهد، دور موتور بصورت کنترل شده با استفاده از انرژی برگشتی بار کاهش پیدا می کند و مانع توقف لحظه ایی موتور و وارد شدن آسیب های احتمالی در برخی ماشین آلات مانند ماشین آلات نساجی می شود.

• نیاز به حداقل فضا برای نصب

درایو های سری FR-D700، به دلیل طراحی فشرده سیستم خنک کنندگی Flatplate و همچنین عدم تولید نویز، قابلیت نصب بصورت side by side و بدون فضای اضافی در بین شان را دارا هستند و این موضوع باعث کوچکتر شدن تابلو برق و کاهش هزینه های نصب می گردد.

• فانکشن توقف اضطراری

در درایو هایی که این فانکشن را ندارند جهت توقف اضطراری احتیاج به یک کلید امرجنسی استاپ و دو عدد کنتاکتور می باشد. در درایو های سری FR-D700، با اضافه شدن این فانکشن کلید توقف اضطراری و یکی از کنتاکتور ها حذف می شود لذا علاوه بر کاهش هزینه ها و افزایش سرعت قطع، در فضا نیز صرفه جویی می شود.

این درایو استاندارد های ایمنی زیر را جهت تایید این فانکشن و حذف کنتاکتور های اضافی کسب کرده است:

EN ISO 13849-1 Category 3 / PLd و EN62061 / IEC61508 SIL2

• کنترل برداری بدون سنسور

اینورتر های سری FR-D700 ، قابلیت کنترل مناسب گشتاور بدون نیاز به انکودر را دارند. این موضوع علاوه بر تامین گشتاور و سرعت مناسب، هزینه های مربوط به تامین انکودر را نیز کاهش می دهد.

• قابلیت راه اندازی با گشتاور بالا (150%/1Hz) ، با استفاده از کنترل برداری فلوی مغناطیسی

کنترل برداری شار مغناطیسی همه منظوره، و فانکشن اتوتیونیگ در این اینورتر در دسترس می باشد. این موضوع عملکرد کاربرد هایی که نیاز به گشتاور راه اندازی بالا را دارند نظیر کانوایر ها، جرثقیل ها و بالابر ها تضمین می کند.

• چاپر ترمز داخلی

این درایو ها دارای چاپر ترمز داخلی جهت اتصال مقاومت ترمز خارجی می باشد و لذا هزینه های جانبی مشتری را کاهش می دهد.

• تحمل اضافه بار لحظه ایی تا 200درصد

ظرفیت بالای این درایو ها در تحمل اضافه جریان، باعث کاهش توقفات ناشی از خطا های اضافه جریان لحظه ایی می شود.

• قابلیت اتوتیونینگ موتور

با استفاده از این قابلیت، مشخصات کامل موتور بصورت خودکار محاسبه شده و تطابق بار و اینورتر تضمین می گردد.

• صرفه جویی در مصرف انرژی

این داریو ها دارای فانکشن OEC می باشد که سبب بهینه کردن جریان مصرفی و در نهایت کاهش مصرف انرژی در مقایسه با اینورتر های متداول می شود.

• عمر کارکرد بالا

درایو های سری FR-D700 ، و تجهیزات استفاده شده در آن از جمله فن های خنک کننده، خازن ها و سایر قطعات برای عمر کارکرد حداقل 10 سال طراحی و ساخته شده، جریان تهویه Heat sink در مسیر مجزا پروسه خنک کنندگی را انجام داده و از وارد شدن ذرات گرد و غبار به درایو جلوگیری می شود.

همچنین برد های دستگاه بصورت دو لایه و دارای یک لایه حفاظتی پوشش داده شده، که از خوردگی و آلودگی برد ها جلوگیری نموده و سبب دوام و حفاظت دستگاه می شود.

جدول جریان، توان و ابعاد اینورتر MITSUBISHI ELECTRIC مدل FR-D700SC میتسوبیشی

مشخصات فنی اینورتر MITSUBISHI ELECTRIC مدل FR-D700SC میتسوبیشی الکتریک

• ولتاژ ورودی FR-D720-….-SC

1Phase، 200-240 V AC (-15%, +10%)

• ولتاژ ورودی FR-D740-….-SC

3Phase، 380-480 V AC (-15%, +10%)

• ورودی دیجیتال: 5
• خروجی دیجیتال: 3 (ترانزیستور:2، رله:1)
• ورودی انالوگ: 2
• خروجی آنالوگ: 1
• محدوده توانی: 0.1 الی 7.5 کیلووات
• تحمل اضافه جریان: 150% یک دقیقه، 200 % سه ثانیه
• گشتاور راه اندازی: 150% در فرکانس 1 هرتز
• مد گشتاوری: V/F, VECTOR
• شبکه صنعتی: MODBUS داخلی
• شرایط محیطی کارکرد: از -10 الی 50 درجه سانتیگراد، رطوبت تا 95% و حداکثر 1000 متر ارتفاع از سطح دریا
• درجه حفاظت: IP20
• مقاومت در برابر ارتعاش: حداکثر تا 0.6G
• مقاومت در برابر ضربه: حداکثر تا 10G
• دارای کنترل PID
• دارای چاپر ترمز
• قابلیت ارتباط با کامپیوتر
• قابلیت ایجاد پسوورد
• کاربرد: فن، پمپ، میکسر، کانوایر و غیره
• حداقل عمر بهره برداری: 10 سال
