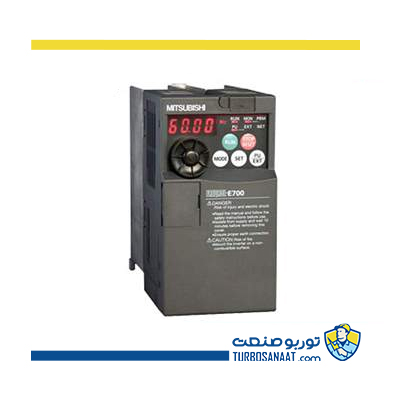

مشخصات فنی اینورتر میتسوبیشی E700
اینورتر های سری FR-E700 برند میتسوبیشی، با فروش 17 میلیون دستگاه تاکنون، یکی از موفق ترین و پر فروش ترین اینورتر ها در جهان است. این مدل، علاوه بر کارایی و قابلیت بالاتری نسبت به سری قدیمی تر، در ابعاد کوچکتر و فشرده تر طراحی و ساخته شده است.
در درایو های مدلی FR-E700، پورت USB جهت اتصال به کامپیوترو کی پد کنترلی به همراه صفحه نمایشگر کاربردی اضافه شده است و همچنین در این مدل امکان نصب کارت های توسعه نیز وجود دارد.
با توجه به امکانات نامبرده، اینورتر های سری FR-E700 برند MITSUBISHI، یک درایو مقرون به صرفه با قابلیت بالا جهت کار در صنایع مختلف می باشد.
کاربرد اینورتر میتسوبیشی E700
- ماشین آلات چاپ و بسته بندی
- جرثقیل
- درب اتوماتیک
- فن
- پمپ
- میکسر
- کانوایر
ویژگی های بارز اینورتر MITSUBISHI مدل FR-E700
- Auto tuning موتور
با استفاده از این قابلیت، مشخصات کامل موتور بطور خودکار، محاسبه گردیده و در نتیجه تطابق بار با اینورتر تضمین می شود.
- چاپر ترمز داخلی
این درایو ها دارای Brake chopper جهت اتصال مقاومت ترمز خارجی می باشد. در کاربرد هایی مانند جرثقیل ها و بالابر ها که نیاز به ترمز خارجی دارند، این قابلیت هزینه های جانبی شما را کاهش می دهد.
- تحمل اضافه بار لحظه ایی تا 200% برای 3 ثانیه
این درایو ها دارای ظرفیت بالای تحمل اضافه جریان می باشد که این موضوع سبب کاهش توقفات ناشی از خطا های اضافه جریان لحظه ایی می شود.
- تکنولوژی پاسخ دهی
در اینورتر های سری FR-E700 برند میتسوبیشی، فانکشن ها و نوآوری هایی وجود دارد که تجهیزات و پرسنل را در مقابل خطا های احتمالی با حساسیت بالا محافظت می کند.
- کنترل برداری بدون سنسور (sensorless vector)
در این مدل بدون نیاز به انکودر، امکان کنترل مناسب گشتاور وجود دارد که این موضوع علاوه بر تامین گشتاورو سرعت مناسب، هزینه های مربوط به تامین انکودر را نیز کاهش می دهد.
- خروجی های دیجیتال قابل برنامه ریزی
خروجی های دیجیتال با سادگی قابل برنامه ریزی هستند و در کاربرد های مختلف مورد استفاده قرار می گیرند.
- کاهش کنترل شده سرعت در هنگام قطع برق
در هنگام قطع برق، با استفاده از انرژی برگشتی بار، دور موتور بصورت کنترل شده کاهش داده می شود و لذا از وارد شدن آسیب های احتمالی ناشی از توقف لحظه ایی موتور در برخی ماشین آلات مانند ماشین آلات نساجی جلو گیری می کند.
- کنترل محدوده گشتاور
کنترل گشتاور/جریان در زمان راه اندازی اولیه، باعث ایجاد محافظت بهتری برای موتور می گردد، ضریب اطمینان را بالا برده و سبب کاهش خرابی ماشین می گردد.
- فانکشن Emergency stop توقف اضطراری
این درایو کاملترین استاندارد های ایمنی دنیا از جمله
ENISO13849-1/plCAt.3, EN61508, EN61800-5-2SIL2
را کسب نموده که این موضوع ضریب ایمنی سیستم را بالا می برد و سبب حذف بعضی از تجهیزات اضافی از جمله کنتاکتور قطع کننده تغذیه ورودی می شود.
- پارامتر دهی ساده
قابلیت پارامتردهی ساده و دسترسی آسان به کلیه پارامتر های درایو با استفاده از نرم افزار FR-configrator در اینورتر های FR-E700 برند میتسوبیشی وجود دارد. کی پد کنترلی دارای صفحه نمایش LED با وضوح بالا در این مدل، امکان دسترسی و خواندن مقادیر پارامتر ها و آلارم ها را به راحتی فراهم می کند.
- سرویس و نگهداری سریع و آسان
فن اینورتر های سری FR-E700 برند میتسوبیشی بصورت کاملا ماژولار تهیه شده و در صورت بروز مشکل در کمتر از 10 ثانیه تمیز کاری و یا تعویض می شود.
- عمر کارکرد بالا
درایو های FR-E700 و تجهیزات استفاده شده از جمله فن های خنک کننده، خازن ها و سایر قطعات برای عمر کارکرد حداقل 10 سال طراحی و ساخته شده اند و جریان تهویه هیت سینک در مسیر مجزا پروسه خنک کنندگی را انجام داده و از وارد شدن ذرات گرد و غبار به درایو جلو گیری می کند.
همچنین برد های دستگاه به صورت دو لایه و دارای یک لایه حفاظتی پوشش داده شده که از خوردگی و آلودگی برد ها جلوگیری نموده و سبب دوام و حفاظت دستگاه می شود.
- حداقل فضای مورد نیاز برای نصب
با توجه به طراحی فشرده سیستم خنک کنندگی Flat plate و عدم تولید نویز در درایو های سری FR-E700، این درایو ها بدون نیاز به فاصله اضافی به صورتSide by Side در کنار هم نصب شده که سبب کوچکتر شدن فضای تابلو برق می شود.
- کی پد کنترلی
کی پد کنترلی با کار کرد آسان و صفحه نمایش LED با وضوح بالا، دسترسی و خواندن مقادیر پارامتر ها و آلارم ها را به راحتی امکان پذیر می سازد.
- قابلیت اتصال آسان به شبکه Mode bus
درایو های سری FR-E700 توسط درگاه RS485 به شبکه های صنعتی یا PC متصل شده هم چنین پروتکل Modbus RTU نیز پشتیبانی شده و سازگار با استادارد های بین المللی از جمله CE, UL, CUL, GOST, RoHs می باشد و امکان پشتیبانی از شبکه های مختلف صنعتی از جمله profibus, Deviece Net, CC link, lonwork به صورت ماژولار وجود دارد. هم چنین در صورت نیاز، افزودن کارت های دیگر از جمله کارت I/O نیز ممکن است.
جدول جریان و توان و ابعاد اینورتر Mitsubishi مدل FR-E700
| ابعاد (میلیمتر) عرض×ارتفاع×عمق |
86.5×128×68 | 86.5×128×68 | 148.5×128×68 | 141.5×128×108 | 167×128×108 | 161.5×150×140 | |
| توان موتور (KW) | 0.1 | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | |
| جریان نامی (A) | 0.8 | 1.5 | 3.0 | 5.0 | 8.0 | 11.0 | |
| مدل و ولتاژ نامی | 200V | FR-E720S-008SC-EC | FR-E720S-015SC-EC | FR-E720S-030SC-EC | FR-E720S-050SC-EC | FR-E720S-080SC-EC | FR-E720S-110SC-EC |
| ابعاد (میلیمتر) عرض×ارتفاع×عمق |
120×150×140 | 120×150×140 | 141×150×140 | 141×150×140 | 141×150×140 | 153×150×220 | |
| توان موتور (KW) | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | |
| جریان نامی (A) | 1.6 | 2.6 | 4.0 | 6.0 | 9.5 | 12.0 | |
| مدل و ولتاژ نامی | 400V | FR-E740-016SC-EC | FR-E740-026SC-EC | FR-E740-040SC-EC | FR-E740-060SC-EC | FR-E740-095SC-EC | FR-E740-120SC-EC |
مشخصات فنی اینورتر میتسوبیشی MITSUBISHI مدل FR-E700
- ولتاژ ورودی FR-E720-….-SC:
1Phase , 200-240 V AC (-15%, +10%)
- ولتاژ ورودی FR-E740-….-SC:
3Phase , 380-480 V AC (-15%, +10%)
- ورودی دیجیتال: 6
- خروجی دیجیتال: 3 (ترانزیستور:2، رله:1)
- ورودی انالوگ: 2
- خروجی آنالوگ: 1
- محدوده توانی: 0.1 الی 15 کیلووات
- تحمل اضافه جریان: 150% یک دقیقه،200 % سه ثانیه
- گشتاور راه اندازی: 150% در فرکانس 0.5 هرتز
- مد گشتاوری: V/F , VECTOR
- شبکه صنعتی: MODBUS داخلی ، LonWorks ، CC-Link ، DeviceNet ، PROFIBUS DP
- شرایط محیطی کارکرد: از 10- الی 50 درجه سانتیگراد، رطوبت تا 90% ، و حداکثر 1000 متر ارتفاع از سطح دریا
- درجه حفاظت: IP20
- مقاومت در برابر ارتعاش: حداکثر تا 0.6G
- مقاومت در برابر ضربه: حداکثر تا 10G
- دارای کنترل PID
- دارای چاپر ترمز
- قابلیت ارتباط با کامپیوتر
- قابلیت ایجاد پسوورد
- کاربرد: ماشین آلات چاپ و بسته بندی، جرثقیل، درب اتوماتیک، فن، پمپ، میکسر، کانوایر و غیره
- حداقل عمر بهره برداری: 10 سال
