شیر برقی MAC
فروش شیر برقی MAC
شیر های خلاء ساز را توسط شیر های برقی از نوع قطع و وصل یا شیر های کنترل جهت پنوماتیک می توان کنترل کرد. کنترل می تواند به صورت قطع و وصل ورودی شیر یا خروجی شیر یا دهانه مکش باشد.
مشخصات فنی
مشخصات فنی شیر برقی کنترل جهت مک
شیر های سری 100 MAC یک شیر سه راهه از نوع پاپتی می باشد. این نوع شیر های سه راهه در دو نوع NC و NO تولید شده که جهت مصرف در سیستم های وکیوم و انتقال اجسام به کار گرفته می شوند.
از ویژگی های این سری از شیر ها می توان به حرکت سریع سلنوئید، طراحی مناسب پاپت شیر و فنر قوی برگشت دهنده اشاره کرد که این ویژگی ها منجر به عکس العمل سریع شیر به هنگام تحریک بوبین و افزایش عمر کاری محصول می شود.
ساختار شیر برقی پنوماتیک
شیر برقی پنوماتیک شیری است که با اعمال نیرویی الکتریکی از طریق بوبین عمل می نماید و میزان جریان سیال را در یک سیستم پنوماتیک قطع و وصل یا تنظیم می کند.
| سیال | هوای فشرده | |
| رنج فشار | 10 بار | |
| فیلتراسیون | 40 میکرون | |
| رنج دمای کاری | -18 الی 68 درجه سانتی گراد | |
| رنج ولتاژ | -15% الی +10% | |
| زمان عکس العمل | 24VDC | تحریک = 7 میلی ثانیه قطع تحریک = 2 میلی ثانیه |
| 120/60 | تحریک = 3 الی 8 میلی ثانیه قطع تحریک = 2 الی 7 میلی ثانیه |
|
اجزای داخلی شیر برقی MAC سری 100
| 1 | X | X | B | ||
| سری | نوعNC – نصب In-line | 6 | سایز پورت | Revision Level | |
| نوعNC – نصب Manifold | 7 | 1 | 1/8 | ||
| STACKING BODY | 8 | 2 | |||
| 3 | |||||
| 4 | |||||
| 5 | 1/4 | ||||
| 6 | |||||
| 7 | |||||
| 8 | |||||
| 9 | |||||
| XX | Y | ZZ | |||
| ولتاژ DC | تحریک دستی | کد سوکت سلنوئید | |||
| 120/60,110/50 | 11 | بدون قفل | 1 | سوکت مستطیلی شکل | JB |
| 240/60,220/50 | 12 | ||||
| 24/60,24/50 | 22 | سوکت مستطیلی شکل همراه با چراغ LED | JD | ||
| 24VDC (2.5w) | 59 | قفل شدنی | 2 | سوکت مربعی شکل | JA |
| 24VDC (17.1w) | 87 | ||||
| 24VDC (8.5w) | 61 | سوکت مربعی شکل همراه با چراغ LED | JC | ||
برای فرستادن دیدگاه، باید وارد شده باشید.
محصولات مرتبط

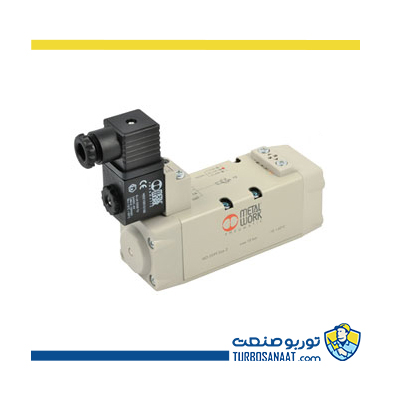

شیر کنترل جهت پنوماتیک Metalwork IPV
