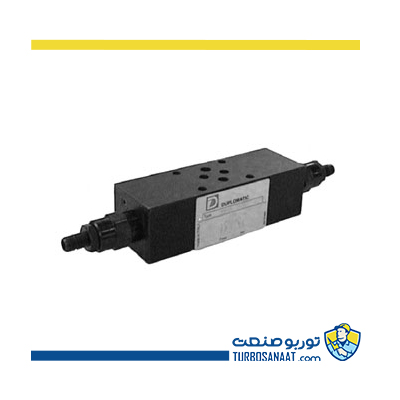

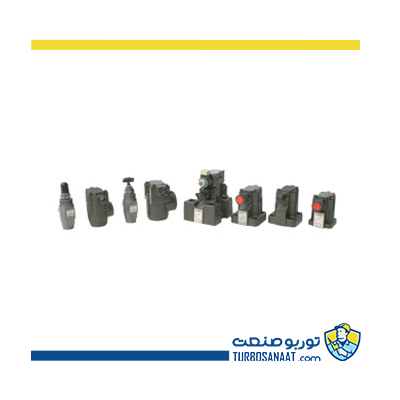

شیر دوپلوماتیک S-U-T-X

مشخصات فنی شیر کنترل فشار دوپلوماتیک S-U-T-X

کاربرد شیر S-U-T-X در مدار هیدرولیک

این نوع از شیر های دوپلوماتیک با توجه به نیاز مصرف کننده، به 4 نوع مختلف تقسیم بندی می شوند.

• نوع S*-P به عنوان یک سکوئنس ولو (شیر ترتیبی) می تواند در یک مدار هیدرولیک مورد استفاده قرار گیرد.
• نوع U*-P می تواند نقش یک شیر آنلودینگ (بی بار کننده) را در یک مدار هیدرولیکی ایفا کند.
• نوع T-*P برای جلوگیری از پدیده برگشت فشار (Back pressure) مورد استفاده قرار می گیرد.
• نوع X*-P یک شیر متعادل کننده (کانتربالانس) می باشد.

در ادامه به بیان توضیحات برای عملکرد هر 4 نوع شیر می پردازیم.

• سکوئنس ولو دوپلوماتیک نوع “S”

شیرهای سکوئنس ولو به طور معمول برای کنترل پیوسته دو یا چند عملگر مورد استفاده قرار می گیرند. شیرهای ترتیبی برای کنترل ترتیب عملکرد دو شاخه موازی از مدار مورد استفاده قرار می گیرند. به عموان مثال توسط این نوع شیر می توان عملکرد دو سیلندر را به ترتیبی کنترل نمود که سیلندر دوم پس از طی کورس سیلندر اول وارد عمل گردد.
عمملکرد شیر S*-P دوپلوماتیک به گونه ای است که زمانی که فشار در مدار اولیه به حد تنظیمی در شیر رسید، مسیر سیال را باز می کند و اجازه ورود سیال به مدار دوم را می دهد. این عمل با توجه به حفظ فشار در مدار اولیه اتفاق می افتد.
نماد سمبلیک شیر S*-P در زیر مشاهده می شود.

• شیر بی بار کننده دوپلوماتیک نوع “U”

این نوع شیر، یک نوع شیر بی بارکننده (آنلودینگ) می باشد. به طور مثال در ابتدای عملیات پرسکاری در ابتدای کار به حجم روغن زیاد نیاز است که با استفاده از دو پمپ می توان به آن دست یافت. برای پرسکاری به دبی روغن پایین و فشار بالا نیاز است که در این هنگام توسط شیر بی بارکننده، پمپ اصلی که دبی زیاد و فشار پایینی دارد از مدار خارج شده (بی بارکننده کردن پمپ) و فقط پمپ کوچکتر که دبی پایین و فشار بالایی دارد در مدار کار می کند و وظیفه تامین فشار مدار بر عهده این پمپ است.

نماد سمبلیک شیر U*-P در زیر مشاهده می شود.

• شیر کنترل فشار دوپلوماتیک نوع T*-P

پدیده برگشت فشار (BACK PRESSURE) زمانی رخ می دهد که جریان برگشتی در خط برگشتی روغن، محصور شده و ایجاد فشار در این خط می کند. این نوع شیر برای جلوگیری از حرکات غیرقابل کنترل سیال استفاده می شود.در حالت عادی این شیر بسته است و تنها در زمانی عمل می کند که فشار روغن به فشار تنظیم شده شیر برسد. در نهایت افت بار در زمانی که سیال کنترل شد اتفاق می افتد که نوع و سرعت نزول بار به دبی خروجی پمپ بستگی دارد.

نماد سمبلیک شیر T*-P در زیر مشاهده می شود.

• شیر متعادل کننده دوپلوماتیک نوع “X”

شیر متعادل کننده یا کانتربالانس عمدتاً برای بالانس کردن و متعادل کردن بار مورد استفاده قرار میگیرد. این نوع شیر تا هنگامی که فشار پیلوت به مقدار تنظیم نشده نرسد بسته می ماند.

نماد سمبلیک شیر X*-P در زیر مشاهده می شود.

تصویر شماتیکی شیر کنترل فشار ترتیبی دوپلوماتیک S-U-T-X

نمودار فشار – لیتراژ شیر S-U-T-X
