مشخصات فنی واحد مراقبت فستو
واحد مراقبت چیست؟
در سیستم پنوماتیکی، هوا پس از خنک شدن توسط سیستم حرارتی یا شیمیایی وارد دستگاهی به نام واحد مراقبت می شود. واحد مراقبت معمولا از سه قسمت تشکیل شده است.
قسمت اول واحد مراقبت، فیلتر است که رطوبت باقی مانده و ناخالصی های هوا را جدا می سازد زیرا آلودگی ها در سیستم پنوماتیک منجر به آسیب قطعات می شود.
قسمت دوم واحد مراقبت رگولاتور یا تنظیم کننده فشار هوا است که فشار هوا توسط سیستم مکانیکی درون آن در حد مورد نیاز سیستم نگهداری می شود و با پیچی که تعبیه شده فشار مورد نیاز تنظیم می گردد. همچنین روی بدنه آن گیج (عقربه) جهت نشان دادن فشار وجود دارد.

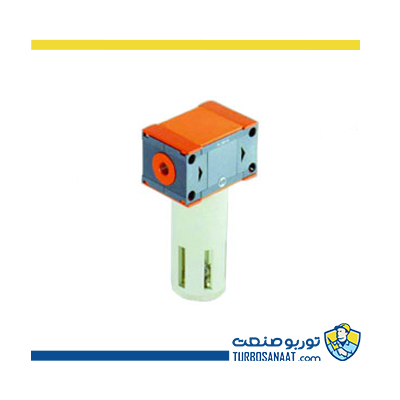

قسمت سوم واحد مراقبت روغن زن آن می باشد. باتوجه به اینکه هوا پس از عبور از فیلتر و رگولاتور خشک می شود و چون المان های پنوماتیک دارای واشر ها و قطعات لاستیکی هستند هوای خشک باعث آسیب و از بین رفتن این قطعات لاستیکی می شود. به همین دلیل وجود این بخش برای دستگاه بسیار ضروری است. برای تنظیم مقدار روغن تزریقی به هوای عبوری می توان از پیچ تنظیم که بر روی آن تعبیه شده استفاده کرد.
مشخصات فنی واحد مراقبت Festo سری MSB
| سایز پورت | درجه فیلتراسیون | دبی عبوری هوا | بازه تنظیم فشار |
| 1/8، 1/4 اینچ | 0.01 الی 40 µm | 800 الی 1400 لیتر بر دقیقه | 1 الی 12 بار |
| سایز پورت | درجه فیلتراسیون | دبی عبوری هوا | بازه تنظیم فشار |
| 1/4، 3/8، 1/2 اینچ | 0.01 الی 40 µm | 1700 الی 4800 لیتر بر دقیقه | 1 الی 12 بار |
