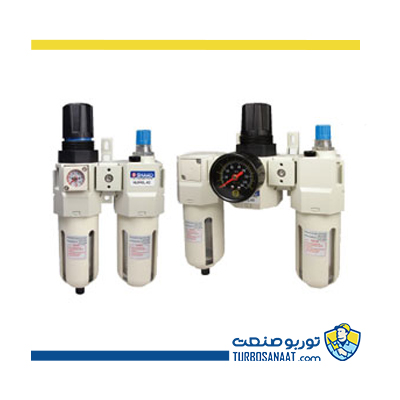

واحد مراقبت Shako
فروش واحد مراقبت Shako
کمپانی تایوانی شاکو بیش از سه دهه است که به نیاز های محصولات پنیوماتیکی در حوزه پنیوماتیک صنعتی پاسخ داده است. امروزه شاکو نامی شناخته شده در تولید انواع واحد های مراقبت، فیلتر ها، رگلاتور ها و شیر های کنترل جهت می باشد. انواع سری های واحد مراقبت شاکو عبارت است از:
- واحد مراقبت شاکو سری UC
- واحد مراقبت شاکو سری U
- واحد مراقبت سه تکه UFRL
- واحد مراقبت دو تکه UFR/L
- واحد مراقبت فیلتر هوا + رگلاتور فشار UFR
- واحد مراقبت فیلتر هوا UF
- واحد مراقبت شاکو فیلتر فشار UR-02
- واحد مراقبت شاکو روغن زن UL
- واحد مراقبت شاکو سری مینیاتوری
- واحد مراقبت شاکو سری استنلس استیل
- واحد مراقبت شاکو سری مینیاتوری استنلس استیل
مشخصات فنی
مشخصات فنی واحد مراقبت شاکو
واحد مراقبت شاکو (shako) که در سایز های مختلف و به صورت دو تیکه تولید شده است یکی از بهترین محصولات تولید شرکت شاکو است. واحد مراقبت شاکو علاوه بر واحد مراقبت کامل، اجزای آن نظیر رگلاتور، فیلتر و روغن زن پنوماتیک می باشد.
مشخصات فنی واحد مراقبت Shako
- حذف آب و ناخالصی های موجود در هوا
- فیلتر با مش بندی های 40 و 5 میکرون و سهولت در تعویض اِلمان فیلتر
- تنظیم فشار هوا با دقت بالا
- پر کردن محفظه روغن روغن پاش بدون متوقف کردن جریان هوا
- پاشش روغن به صورت مه و روانکاری موثر قطعات
- محفظه فیلتر و روغن زن با خاصیت ضد اسیدی و قلیایی
- کاسه آلومینیومی (محفظه فیلتر و روغن زن) با قابلیت محافظت در برابر محیط های شیمیایی
| مدل | UFRL-02 | UFRL-03 | UFRL-04 | UFRL-06 | UFRL-08 |
| سایز پورت | ¼ | ⅜ | ½ | ¾ | 1 |
| ساختار رگلاتور | پیستون | ||||
| سیال | هوای فشرده | ||||
| جنس بدنه | آلومینیوم ریخته گری شده | ||||
| جنس کاسه | پلی کربنات: استاندارد | ||||
| فیلتراسیون | 5 میکرون: PE (استاندارد) | ||||
| فشار کاری | 0.5 الی 9.9 بار | ||||
| ماکزیمم فشار مجاز | 15 بار | ||||
| ماکزیمم لیتراژ عبوری | 2080 | 2100 | 2600 | 7940 | 8200 |
| دمای محیط کاری | 10- الی 60 درجه سانتیگراد | ||||
| روغن پیشنهادی | ISO- VG32 | ||||
| حجم کاسه فیلتر | 105 سی سی | 210 سی سی | |||
| حجم کاسه روغن زن | 125 سی سی | 235 سی سی | |||
| تخلیه استاندارد | تخلیه از نوع نیمه اتوماتیک (تخلیه زیر فشار 0.5 بار) | ||||
اجزای واحد مراقبت دو تکه UFR/L شاکو
| شماره قطعه | توضیحات | شماره قطعه | توضیحات |
| 1 | فلکه تنظیم فشار رگلاتور | 12 | تخلیه نیمه اتوماتیک |
| 2 | پایه رگلاتور | 13 | فلکه تنظیم کننده روغن |
| 3 | پیچ تنظیم فشار | 14 | پیچ تنظیم کننده دبی خروجی روغن |
| 4 | فنر تنظیم کننده فشار | 15 | شاخص روغن |
| 5 | پیستون | 16 | ارفیس روغن |
| 6 | بدنه رگلاتور | 17 | بدنه روغن زن |
| 7 | سوزن رگلاتور | 18 | دمپر |
| 8 | فنر | 19 | پلاگ |
| 9 | نگهدارنده فیلتر | 20 | مجرای روغن |
| 10 | اِلمان فیلتر | 21 | کاسه روغن |
| 11 | کاسه فیلتر | 22 | حفاظ کاسه |
ابعاد واحد مراقبت شاکو مدل UFRL-02,03,04
ابعاد واحد مراقبت شاکو مدل UFR/L-02,03,04
آشنایی با کد فنی و نحوه سفارش واحد مراقبت SHAKO
| NUFRL | 02 | N | C | G | H | A | |||||||
| واحد مراقبت 3 تکه | NUFRL | سایز پورت | نوع رزوه | فیلتراسیون | شکل گیج فشار | نحوه تخلیه | کاسه | ||||||
| واحد مراقبت 2 تکه | NUFR/L | 1.4 | 02 | – | G | PE | مربعی | – | نیمه اتوماتیک | – | استاندارد | – | |
| 3.8 | 03 | NPT | N | 5 | – | ||||||||
| دستی | H | آنتی اسید قلیا | A | ||||||||||
| دایره ای | G | ||||||||||||
| 1.2 | 04 | Rc | R | میکرون | C | اتوماتیک | D | آلومینیومی | AL | ||||
واحد مراقبت شاکو سری UFR/L
مشخصات فنی واحد مراقبت شاکو سری UFR/L
| مدل | UFR/L-02 | UFR/L-03 | UFR/L-04 | UFR/L-06 | UFR/L-08 |
| سایز پورت (اینچ) | 1.4 | 3.8 | 1.2 | 3.4 | 1 |
| سیال | هوای فشرده | ||||
| جنس بدنه | آلومینیوم ریخته گری شده | ||||
| جنس کاسه | پلی کربنات | ||||
| درجه فیلتراسیون | به صورت استاندارد: 5 میکرون | ||||
| فشار کاری | 0.5 الی 10 بار | ||||
| ماکزیمم فشار مجاز | 15 بار | ||||
| ماکزیمم لیتراژ عبوری | 2080 | 2100 | 2600 | 7940 | 8200 |
| دمای محیط کاری | -10 الی 60 درجه سانتیگراد | ||||
| حجم کاسه فیلتر | 105 سی سی | 210 سی سی | |||
| حجم کاسه روغن زن | 125 سی سی | 235 سی سی | |||
| وزن | 1480 گرم | 2145 گرم | |||
واحد مراقبت 1 اینچ شاکو
ابعاد واحد مراقبت شاکو سری UFR/L در سایز های 1/4”,3/8”,1/2”
ابعاد واحد مراقبت شاکو سری UFR/L در سایز های 3/4 و 1 اینچ
فیلتر رگلاتور شاکو
فیلتر رگلاتور 1 اینچ شاکو
| کد فنی | سایز (اینچ) | توضیحات |
| UFR-02 | 1.4 | فیلتر رگلاتور 1/4 اینچ |
| UFR-03 | 3.8 | فیلتر رگلاتور 3/8 اینچ |
| UFR-04 | 1.2 | فیلتر رگلاتور 1/2 اینچ |
| UFR-06 | 3.4 | فیلتر رگلاتور 3/4 اینچ |
| UFR-08 | 1 | فیلتر رگلاتور 1 اینچ |
ابعاد فیلتر-رگلاتور شاکو سری UFR در سایز های 1/4، 3/8، 1/2 اینچ
ابعاد فیلتر-رگلاتور شاکو سری UFR در سایز های 3/4 و 1 اینچ
فیلتر پنوماتیک (رطوبت گیر) شاکو
کد و مشخصات فنی فیلتر پنوماتیک (رطوبت گیر) شاکو
| مدل | UF-02 | UF-03 | UF-04 | UF-06 | UF-08 |
| سایز پورت (اینچ) | 1.4 | 3.8 | 1.2 | 3.4 | 1 |
| دبی عبوری (لیتر بر دقیقه) | 2440 | 2450 | 3030 | 8250 | 8860 |
| وزن | 530 | 1250 | |||
ابعاد فیلتر پنوماتیک (رطوبت گیر) شاکو سری UF در سایز های 1/4، 3/8، 1/2 اینچ
ابعاد فیلتر پنوماتیک (رطوبت گیر) شاکو سری UF در سایز های 3/4 و 1 اینچ
رگلاتور پنوماتیک شاکو
کد فنی رگلاتور پنوماتیک شاکو
| کدفنی | سایز (اینچ) | توضیحات | وزن |
| UR-02 | 1.4 | رگلاتور 1/4 اینچ | 740 |
| UR-03 | 3.8 | رگلاتور 3/8 اینچ | 730 |
| UR-04 | 1.2 | رگلاتور 1/2 اینچ | 720 |
| UR-06 | 3.4 | رگلاتور 3/4 اینچ | 1250 |
| UR-08 | 1 | رگلاتور 1 اینچ | 1240 |
ابعاد رگلاتور پنوماتیک شاکو در همه سایز ها
روغن زن پنوماتیک شاکو
کد فنی روغن زن پنوماتیک شاکو
| کدفنی | سایز (اینچ) | توضیحات | وزن |
| UL-02 | 1.4 | روغن زن 1/4 اینچ | 500 |
| UL-03 | 3.8 | روغن زن 3/8 اینچ | 500 |
| UL-04 | 1.2 | روغن زن 1/2 اینچ | 500 |
| UL-06 | 3.4 | روغن زن 3/4 اینچ | 1095 |
| UL-08 | 1 | روغن زن 1 اینچ | 1095 |
ابعاد روغن زن پنوماتیک شاکو سری UL در سایز های 1/4 و 3/8 و 1/2 اینچ
ابعاد روغن زن پنوماتیک شاکو سری UL در سایز های 3/4 و 1 اینچ
تاریخچه شرکت شاکو (Shako)
شرکت Shako در سال 1980 در کشور تایوان تاسیس و تولید خود را با فیتینگ و اتصالات پنوماتیک شروع کرد که در ادامه با اخذ گواهینامه ISO9001 تولید محصولاتی اعم از واحد مراقبت پنوماتیک، رگلاتور پنوماتیک، فیلتر پنوماتیک و انواع سیلندر های پنوماتیک را آغاز نمود.
