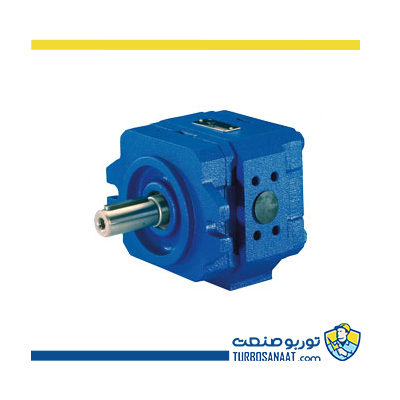

پمپ دنده داخلی Voith
فروش پمپ دنده داخلی ویت
پمپ دنده ای ویت به دلیل طراحی خاص پمپ در توزیع بهینه نیروها و استفاده از یاتاقان های اصطکاکی مناسب، این پمپ ها توانایی کار در فشارهای بالا را به صورت پیوسته و با عمر کاری بالا دارا می باشند. پمپ های وُیت (Voith) برای کاربرد در سیستم های هیدرولیکی با محدوده فشاری کم، متوسط و بالا مناسب می باشند. پمپ های وُیت به صورت های زیر موجود می باشند:
- پمپ تک
- پمپ های چند طبقه (جهت استفاده در مدار هایی با دبی های متفاوت)
- موتور پمپ کوپل شده
مشخصات فنی
مشخصات فنی پمپ دنده داخلی Voith
از ویژگی بارز پمپ هیدرولیک دنده داخلی وُیت می توان نوسان فشاری بسیار پایین پمپ در حین کار اشاره کرد که در مقایسه با سایر پمپ های دنده داخلی 50 درصد کمتر می باشد. همچنین این ویژگی باعث صدای بسیار پایین پمپ و نویز صدا را تا 6 دسی بل کاهش می دهد. نتیجه چند دهه طراحی و کسب تجربه در زمینه تولید پمپ های هیدرولیکی افزایش کیفیت و راندمان حجمی این نوع پمپ ها می باشد به طوری که می توان راندمان حجمی این نوع پمپ ها را 5 تا 10 درصد بیشتر از سایر پمپ های موجود در بازار دانست. از ویژگی دیگر این نوع پمپ ها می توان به سازگاری و توانایی کارکرد این نوع پمپ با سرعت های مختلف درایو محرک اشاره کرد که این خصیصه باعث افزایش راندمان کلی و کاهش مصرف برق سیستم می شود.
پمپ هیدرولیک ماه و ستاره ای فشار بالای ویت (Voith)
در بسیاری موارد صنعتی نیاز به استفاده از پمپ های هیدرولیک کامپکت (جمع و جور)، با سطح نویز ،نوسانات فشاری و وزن پایین ولی بهره وری بالا می باشد.
پمپ های دنده داخلی ویت (پمپ ماه وستاره ای فشار بالای ویت) با کاربرد وسیع در صنایع مختلف دارای این شرایط می باشد. بدلیل طراحی خاص پمپ در توزیع بهینه نیرو ها و استفاده از یاتاقان های اصطکاکی مناسب، این پمپ ها توانایی کار در فشارهای بالا را
به صورت پیوسته و با عمر کاری بالا دارا می باشند. همچنین سر و صدای پایینی نیز دارند.
مشخصات فنی پمپ هیدرولیک ویت VOITH تیپ فشار میانی IPC
- سایز IPC 4 الی IPC 7
- ظرفیت از 20 تا 250 cm3/rev
- فشار هیدرولیکی اسمی تا 210 bar
- ماکزیمیم فشار هیدرولیکی تا 250 bar
- محدوده تغیرات سرعت گردش: از 400 تا 3200 rpm
- امکان نصب و راه اندازی پمپ های بصورت سری (دو یا چند طبقه)
- Type IPC
جدول اطلاعات فنی پمپ ویت سری IPC
| سایز | جابجایی حجمی (سانتی متر مکعب) |
حداقل دور (دور بر دقیقه) |
ماکزیمم دور (دور بر دقیقه) |
دبی حجمی در دور 1500 (لیتر بر دقیقه) |
فشار متناوب (بار) |
ماکزیمم فشار (بار) |
| IPC 4-20 | 20.7 | 400 | 3200 | 31 | 210 | 250 |
| IPC 4-25 | 25.4 | 400 | 3000 | 38.1 | 210 | 250 |
| IPC 4-32 | 32.6 | 400 | 3000 | 48.9 | 210 | 250 |
| IPC 5-40 | 41.0 | 400 | 2800 | 61.5 | 210 | 250 |
| IPC 5-50 | 50.3 | 400 | 2600 | 75.4 | 210 | 250 |
| IPC 5-64 | 64.9 | 400 | 2600 | 97.3 | 210 | 250 |
| IPC 6-80 | 80.7 | 400 | 2400 | 121 | 210 | 250 |
| IPC 6-100 | 101.3 | 400 | 2400 | 151.9 | 210 | 250 |
| IPC 6-125 | 126.2 | 400 | 2200 | 189.3 | 210 | 250 |
| IPC 7-160 | 160.8 | 400 | 2200 | 241.2 | 210 | 250 |
| IPC 7-200 | 202.7 | 400 | 1800 | 304 | 210 | 250 |
| IPC 7-250 | 251.7 | 400 | 1800 | 377.5 | 210 | 250 |
نمونه کد سفارش برای پمپ ویت سری IPC
مشخصات فنی پمپ هیدرولیک ویت Voith تیپ فشار بالای IPH
- سایز IPH 4 الی IPH 6
- ظرفیت از 20 تا 125 cm3/rev
- فشار هیدرولیکی اسمی تا 300 بار
- ماکزیمم فشار هیدرولیکی تا 330 بار
- محدوده تغیرات سرعت گردش: از 300 تا 3000 rpm
- امکان نصب و راه اندازی پمپ های بصورت سری (دو یا چند طبقه)
- Type IPH
جدول اطلاعات فنی پمپ ویت سری IPH
| سایز | جابجایی حجمی (سانتی متر مکعب) |
حداقل دور (دور بر دقیقه) |
ماکزیمم دور (دور بر دقیقه) |
دبی حجمی در دور 1500 (لیتر بر دقیقه) |
فشار متناوب (بار) |
ماکزیمم فشار (بار) |
| IPH 4-20 | 20.7 | 300 | 3000 | 31 | 300 | 330 |
| IPH 4-25 | 25.7 | 300 | 3000 | 38.6 | 250 | 315 |
| IPH 4-32 | 32.3 | 300 | 3000 | 48.5 | 250 | 300 |
| IPH 5-40 | 40.8 | 300 | 3000 | 61.2 | 300 | 330 |
| IPH 5-50 | 50.3 | 300 | 3000 | 75.4 | 250 | 315 |
| IPH 5-64 | 63.9 | 300 | 3000 | 95.8 | 250 | 300 |
| IPH 6-80 | 81.3 | 300 | 2500 | 121.9 | 300 | 330 |
| IPH 6-100 | 101.6 | 300 | 2500 | 152.4 | 250 | 315 |
| IPH 6-125 | 125.6 | 300 | 2500 | 188.8 | 250 | 300 |
نمونه کد سفارش برای پمپ ویت سری IPH
مشخصات فنی پمپ هیدرولیک ویت Voith تیپ فشار بالای IPV
- سایز IPV 3 الی IPV 7
- ظرفیت از 3.5 تا 250 cm3/rev
- فشار هیدرولیکی اسمی تا 330 بار
- ماکزیمم فشار هیدرولیکی تا 345 بار
- محدوده تغیرات سرعت گردش: از 200 تا 3600 rpm
- امکان نصب و راه اندازی پمپ های بصورت سری (دو یا چند طبقه)
- Type IPV
جدول اطلاعات فنی پمپ ویت سری IPV
| سایز | جابجایی حجمی (سانتی متر مکعب) |
حداقل دور (دور بر دقیقه) |
ماکزیمم دور (دور بر دقیقه) |
دبی حجمی در دور 1500 (لیتر بر دقیقه) |
فشار متناوب (بار) |
ماکزیمم فشار (بار) |
| IPV 3-3.5 | 3.6 | 400 | 3600 | 5.4 | 330 | 345 |
| IPV 3-5 | 5.2 | 400 | 3600 | 7.8 | 330 | 345 |
| IPV 3-6.3 | 6.4 | 400 | 3600 | 9.6 | 330 | 345 |
| IPV 3-8 | 8.2 | 400 | 3600 | 12.3 | 330 | 345 |
| IPV 3-10 | 10.2 | 400 | 3600 | 15.3 | 330 | 345 |
| IPV 4-13 | 13.3 | 400 | 3600 | 19.9 | 330 | 345 |
| IPV 4-16 | 15.8 | 400 | 3400 | 23.7 | 330 | 345 |
| IPV 4-20 | 20.7 | 400 | 3200 | 31.0 | 330 | 345 |
| IPV 4-25 | 25.4 | 400 | 3200 | 38.1 | 330 | 330 |
| IPV 4-32 | 32.6 | 400 | 2800 | 48.9 | 250 | 280 |
| IPV 5-32 | 33.1 | 400 | 3000 | 49.6 | 315 | 315 |
| IPV 5-40 | 41.0 | 400 | 2800 | 61.5 | 315 | 315 |
| IPV 5-50 | 50.3 | 400 | 2500 | 75.4 | 280 | 280 |
| IPV 5-64 | 64.9 | 400 | 2200 | 97.3 | 230 | 250 |
| IPV 6-64 | 64.1 | 400 | 2600 | 96.1 | 300 | 300 |
| IPV 6-80 | 80.7 | 400 | 2400 | 121.0 | 280 | 280 |
| IPV 6-100 | 101.3 | 400 | 2100 | 151.9 | 250 | 270 |
| IPV 6-125 | 126.2 | 400 | 1800 | 189.3 | 210 | 250 |
| IPV 7-125 | 125.8 | 400 | 2200 | 188.7 | 300 | 300 |
| IPV 7-160 | 160.8 | 400 | 2000 | 241.2 | 280 | 280 |
| IPV 7-200 | 202.7 | 400 | 1800 | 304.0 | 250 | 270 |
| IPV 7-250 | 251.7 | 400 | 1800 | 377.5 | 210 | 250 |
نمونه کد سفارش برای پمپ ویت سری IPV
کوپلینگ پمپ هیدرولیکی چند استیج ویت
انتخاب طبقات پمپ، توالی و ترتیب کوپلینگ پمپ های هیدرولیک چند طبقه ویت VOITH بر اساس سایزو کاتالوک
چک کردن حداکثر و حداقل گشتاور پمپ های هیدرولیک کوپل شونده ویت VOITH
انتخاب واسط های میانی برای مکش مناسب بین پمپ های هیدرولیک چند طبقه ویت VOITH
تعین جهت چرخش پمپ های طبقاتی
تعین فلنج مناسب بر اساس پمپ هیدرولیک طبقه اول ویت VOITH
تعین انتهای شفت پمپ ها
انتخاب فلنج های مکش و فشار
انجام کوپلینگ بین پمپ دنده داخلی ویت یک پروسه تخصصی و بسیار حساس میباشد که نیاز به دانش فنی ، تجربه و کارگاه مجهز اسنتاندارد دارد. شرکت توربو صنعت با بهره گیری از متخصصین این امر و کارگاه های تخصصی دارای سوابق اجرایی متعدد در زمینه کوپل ،نصب و راه اندازی دارد.
کاربرد پمپ هیدرولیکی چند طبقه ویت
پمپ چند طبقه (چند استیج) ماه و ستاره ای (دنده داخلی) فشار بالای ویت در موارد زیر کاربرد دارد
- دستگاه تزریق پلاستیک و قالب ریزی و ماشین های قالب گیری
- ماشین آلات فلز کاری
- ترمز پرس، قیچی هیدرولیکی، ماشین آلات پانچ یا منگنه زنی، دستگاه های حفاری
- دستگاه های پرس و دستگاه های چاپ، پرس هیدرولیکی خمش
- در دستگاه های جابجا کننده مواد: در ساختار جرثقیل، بالابر های هیدرولیکی
- در صنعت کشتی سازی: دنده فرمان، تثبیت کننده، جرثقیل عرشه
- در وسایل نقلیه خدمات عمومی
- تولید برق و توان
- ساپورت های هیدرواستاتیکی و محرک توربین های و ژنرانورهای آبی ، گازی و بخار
مزایای ویژه پمپ هیدرولیکی دنده داخلی ویت
ایجاد فشار های بالا که در تیپ های مختلف پمپ های هیدرولیکی دنده ای منحصر به فرد میباشد.و سطح نویز و سرو صدای بسیار پایین.
اساس کارکرد پمپ دنده ای داخلی
درون پمپ های دنده ای داخلی، دو چرخ دنده (یکی داخلی و یک چرخدنده ساده) و یک آببند موجود می باشد. دوران چرخدنده ها بواسطه انتقال قدرت به یکی از آنها موجب مکش سیال از محفظه ورودی پمپ و هدایت آن در راستای آببند ها می شود. آببند به عنوان جدا کننده قسمت مکش و تخلیه عمل کرده و با چرخش دندانه ها به طرف دیگر آببند ،سیال به طرف مجرای تخلیه رانده می شود.
اساس کارکرد پمپ دنده ای خارجی
در این پمپ ها یکی از چرخ دنده ها محرک و چرخ دنده دیگر متحرک (هرز گرد) می باشد. با چرخش محور محرک و دور شدن دنده های چرخ دنده ها از هم با ایجاد خلاء نسبی روغن از محفظه ورودی وارد پمپ شده و از میان دندانه های چرخ دنده ها و جداره محفظه پمپ منتقل می شود. به دلیل فواصل بسیار کم، سیال از مرکز پمپ نمی تواند عبور کند. پس سیال به سمت خروجی پمپ رانده می شوند.
برای فرستادن دیدگاه، باید وارد شده باشید.
محصولات مرتبط

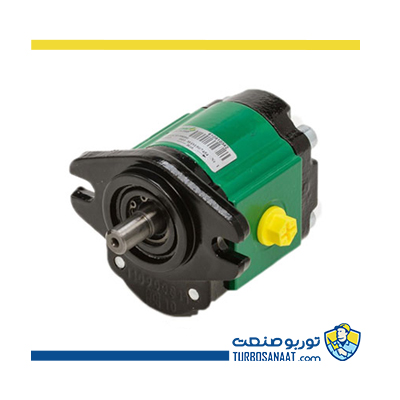

پمپ دنده ای هیدرولیک Hema
فروش پمپ دنده ای Hema
پمپ دنده ای هما ساخت کشور ترکیه یکی از با کیفیت ترین پمپ های دنده ای هیدرولیک است که دارای انواع مختلف اعم از چدنی، آلومینیومی، تک و دوبل می باشد. پمپ های دنده ای هما دارای عملکرد بسیار مطلوب، بازده بالا و صدای کم در فشار های کاری بسیار بالا هستند. شرکت توربو صنعت وارد کننده پمپ های دنده ای تک هما می باشد و این پمپ ها را در انواع زیر عرضه می کند:
- پمپ دنده ای هیدرولیک هما 0.5P
- پمپ دنده ای هیدرولیک هما PN
- پمپ دنده ای هیدرولیک هما 2p1

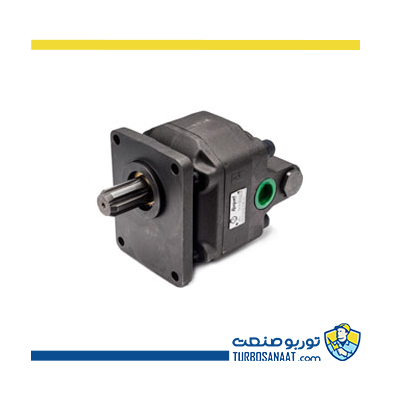

پمپ دنده خارجی Parker
پمپ دنده خارجی پارکر Parker
پمپ دنده خارجی شرکت پارکر شامل پمپ بدنه چدنی و بدنه آلومینیومی از نوع جابجایی ثابت بوده و در صنایع مختلف با توجه به سایز، لیتراژ و محیط کار پمپ کاربرد دارد. در ادامه مطلب جدول مشخصات فنی سری پمپ دنده ای پارکر همراه با تصویر پمپ آورده شده و همچنین نوع کاربرد پمپ در صنایع مختلف بیان شده است.

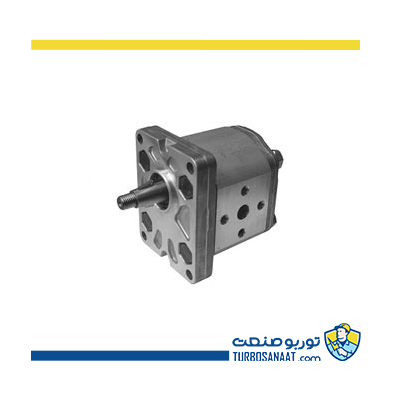

پمپ دنده ای Caproni
