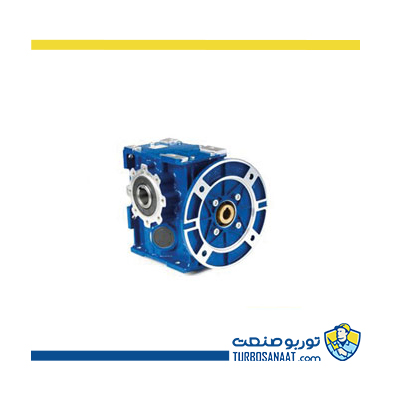

گیربکس حلزونی Lenze
فروش گیربکس حلزونی Lenze
یکی از انواع گیربکس لنز آلمان، گیربکس های حلزونی لنز می باشند که بسیار قوی و کم صدا هستند و به عنوان یک واحد جمع و جور در ترکیب با موتور های سه فاز AC و سرو موتور ها، استفاده می شوند.
مشخصات فنی
مشخصات فنی گیربکس حلزونی لنز
گیربکس حلزونی لنز متراکم بوده و دارای اثر پذیری درایو می باشد، از طرفی گیربکس حلزونی لنز می تواند با موتور AC سه فاز و سرو موتور ها کوپل شود.
تعداد زیادی از خروجی درایو و سیستم انتقال قدرت، اجازه کوپل شدن را به این گیربکس می دهند تا عملکرد ویژه خود را داشته باشد. موتور های قابل کوپل با این گیربکس عبارت است از:
- کوپل با موتور های AC به صورت مستقیم با دستورالعمل ErP در محدوده توان 0.12 الی 15 کیلووات
- کوپل با سرو موتور ها در محدوده توان 0.25 الی 11.3 کیلووات
- کوپل شدن به عنوان یک سیستم یکپارچه درایو دارای اینورتر 8400 تا محدوده توان 7.5 کیلووات
گیربکس حلزونی لنز مدل GSS
در شکل زیر تحمل بار شعاعی گیربکس حلزونی لنز GSS به صورت بار محوری و زاویه دار مشخص شده است که مقدار بار های شعاعی همواره متغیر است و طراحی به گونه ای است که مقاومت بالایی در برابر این نوع بار ها از خود نشان می دهد.
مقدار راندمان ƞA در گیربکس حلزونی کمتر از مقدار نامی ƞ است. بنابراین لازم است که ابتدای راه اندازی گیربکس مقدار عملکرد راه انداز اندازه گیری شود. مقدار بازده شروع از طریق دمای روغن و دمای چرخدنده ها در هنگام حرکت تعیین می شود. مقدار داده شده در جداول به صورت تئوری بدست آمده اند و ممکن است خطای 10 درصدی داشته باشند.
مشخصات فنی و ابعادی انواع گیربکس حلزونی لنز GSS
| اندازه گیربکس | GSS04 | GSS05 | GSS06 | GSS07 |
| بیشترین گشتاور (نیوتن متر) | 180 | 360 | 720 | 1250 |
| نسبت تبدیل | 5.7 تا 208 | 5.7 تا 1176 | 5.8 تا 1847 | 5.9 تا 1772 |
| ابعاد هالو شفت (میلی متر) | 30/25 | 35/30 | 45/40 | 55/50 |
| ابعاد سالید شفت (میلی متر) | 25*50 | 30*60 | 40*80 | 50*100 |
| ابعاد فلنج (میلی متر) | 160 | 200 | 250/200 | 300/250 |
راندمان گیربکس حلزونی GSS04-2N لنز بر حسب نسبت تبدیل آن
| نسبت تبدیل | بازده شروع کار ƞA |
| 5.6 | 0.71 |
| 8 | 0.71 |
| 9 | 0.67 |
| 10 | 0.71 |
| 11.2 | 0.71 |
| 12.5 | 0.67 |
| 14 | 0.71 |
| 16 | 0.67 |
| 18 | 0.67 |
| 20 | 0.55 |
| 22.4 | 0.67 |
| 25 | 0.55 |
| 28 | 0.67 |
| 31.5 | 0.55 |
| 35.5 | 0.67 |
| 40 | 0.55 |
| 45 | 0.67 |
| 50 | 0.55 |
| 56 | 0.55 |
| 63 | 0.55 |
| 71 | 0.55 |
| 80 | 0.55 |
| 90 | 0.55 |
| 100 | 0.55 |
| 112 | 0.55 |
| 125 | 0.55 |
| 140 | 0.55 |
| 160 | 0.55 |
| 180 | 0.55 |
| 200 | 0.55 |
مشخصات فنی گیربکس حلزونی لنز GSS07-2N
| نسبت تبدیل | حداکثر دور ورودی 1400 (دور در دقیقه) | حداکثر دور ورودی 1680 (دور در دقیقه) | ||||||
| توان (کیلووات) | گشتاور (نیوتن متر) | دور خروجی (دور در دقیقه) | بازده نامی | توان (کیلووات) | گشتاور (نیوتن متر) | دور خروجی (دور در دقیقه) | بازده نامی | |
| 12.594 | 10.30 | 799 | 11 | 0.9 | 1079 | 698 | 133 | 0.9 |
| 14.286 | 11.13 | 1009 | 98 | 0.93 | 12.01 | 906 | 118 | 0.93 |
| 15.500 | 9.76 | 931 | 90 | 0.9 | 10.23 | 814 | 108 | 0.9 |
| 17.360 | 9.48 | 1012 | 81 | 0.9 | 9.93 | 885 | 97 | 0.9 |
| 20.517 | 6.46 | 764 | 68 | 0.85 | 6.78 | 669 | 82 | 0.85 |
| 22.143 | 8.93 | 1211 | 63 | 0.9 | 9.35 | 1059 | 76 | 0.9 |
| 25.188 | 6.25 | 913 | 56 | 0.85 | 6.54 | 797 | 67 | 0.85 |
| 27.125 | 7.54 | 1250 | 52 | 0.9 | 8.89 | 1229 | 62 | 0.9 |
| 31 | 5.94 | 1065 | 45 | 0.85 | 6.21 | 930 | 54 | 0.85 |
| 35.306 | 5.82 | 1250 | 40 | 0.89 | 6.96 | 1250 | 48 | 0.89 |
| 39.200 | 5.24 | 1175 | 36 | 0.84 | 5.72 | 1072 | 43 | 0.84 |
| 43.271 | 4.77 | 1250 | 32 | 0.089 | 5.70 | 1250 | 39 | 0.89 |
| 50 | 4.39 | 1250 | 28 | 0.83 | 5.04 | 1199 | 34 | 0.84 |
| 54.250 | 4.03 | 1250 | 26 | 0.84 | 4.81 | 1250 | 31 | 0.84 |
| 61.250 | 3.60 | 1250 | 23 | 0.83 | 4.30 | 1250 | 27 | 0.83 |
| 70.611 | 3.12 | 1250 | 20 | 0.83 | 3.72 | 1250 | 24 | 0.84 |
| 79.722 | 2.79 | 1250 | 18 | 0.82 | 3.33 | 1250 | 21 | 0.83 |
| 86.542 | 2.57 | 1250 | 16 | 0.82 | 3.06 | 1250 | 19 | 0.83 |
| 97.708 | 2.3 | 1250 | 14 | 0.81 | 2.74 | 1250 | 17 | 0.82 |
مشخصات ابعادی گیربکس حلزونی لنز GSS
| اندازه گیربکس | 05 | 06 | 07 |
| طول کلی k | 337 | 377 | 420 |
| 357 | 397 | 440 | |
| – | 406 | 449 | |
| – | 426 | 469 | |
| – | – | 504 | |
| – | – | 484 | |
| – | – | 504 | |
| – | – | 542 | |
| – | – | 512 |
مشخصات ابعادی گیربکس حلزونی لنز GSS07-2N
| اندازه گیربکس | 04 | 05 | 06 | 07 |
| o | 181 | 212 | 255 | 305 |
| l | 115 | 140 | 160 | 200 |
| p | 171 | 205 | 250 | 310 |
| h | 100 | 125 | 150 | 190 |
| h1 | 71 | 80 | 100 | 120 |
| a | 20 | 23 | 26 | 33 |
لیست قیمت گیربکس حلزونی دنده مورب Lenze
با عرض پوزش کلیه قیمت ها در حال بروز رسانی می باشد، لطفا جهت استعلام قیمت خرید با واحد فروش تماس حاصل نمایید.
| ردیف | شرح | قیمت به تومان |
| 1 | قیمت گیربکس حلزونی دنده مورب لنز GSS04 | تماس بگیرید |
| 2 | قیمت گیربکس حلزونی دنده مورب لنز GSS05 | تماس بگیرید |
| 3 | قیمت گیربکس حلزونی دنده مورب لنز GSS06 | تماس بگیرید |
| 4 | قیمت گیربکس حلزونی دنده مورب Lenze GSS07 | تماس بگیرید |
